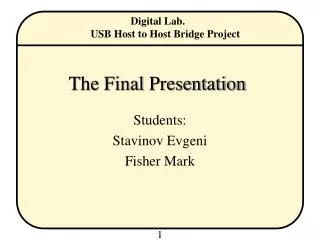

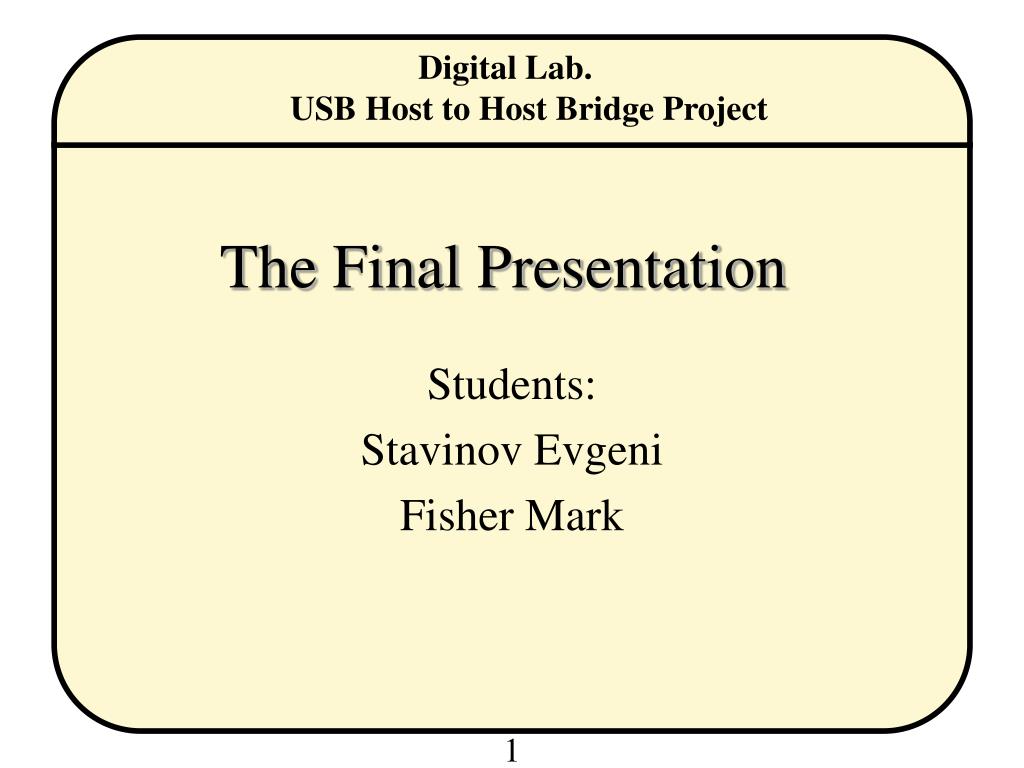

  1. The Final Presentation Students: Stavinov Evgeni Fisher Mark

  2. Agenda 1. מבוא 2. תיאור של החומרה 3. תיאור של ה - Firmware 4. תיאור של תוכנת ה - PC 5. תוצאות ומסקנות

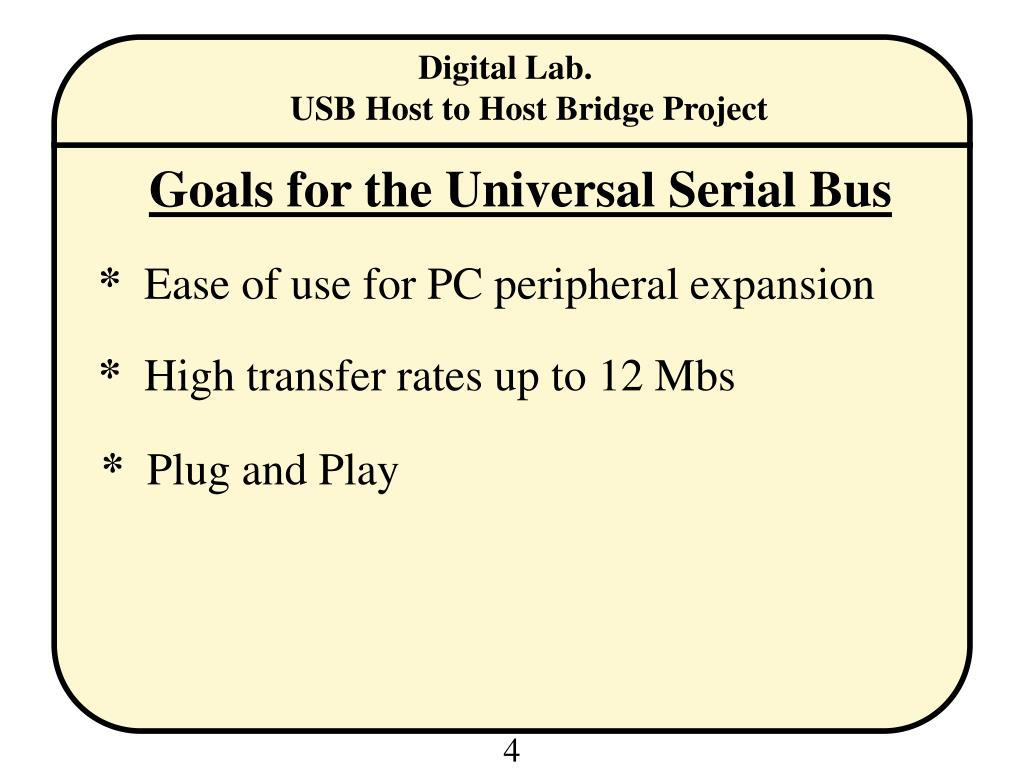

  3. Goals for the Universal Serial Bus * Ease of use for PC peripheral expansion * High transfer rates up to 12 Mbs * Plug and Play

  4. USB Topology USB Host to Host Bridge Host Host Function Function Hub 1 Hub 1 Hub 2 Function Hub 3 Hub 4 Function Function Function Function

  5. Program Memory Program Memory Data Buffer USB Controller 1 USB Controller 2 Control Logic Block Diagram To USB Host To USB Host

  6. רשימת הרכיבים העיקריים * 8x930Ax USB Microcontrollers * IDT 7280 Bidirectional FIFO * 32KByte EPROMs

  7. תרשים זרימה כללי שלFirmware

  8. מכונת מצבים

  9. PC - תוכנת ה תוכנת ה - PC מורכבת משני חלקים : * Device Driver * Console Application

  10. Device Driver מבוסס עלSample USB MinidriverשלMicrosoft

  11. Console Application

  12. :קצבי העברה * קצב העברה המכסימלי המחושב - KByte/Sec 152.7 * קצב העברה בפועל הרבה יותר נמוך

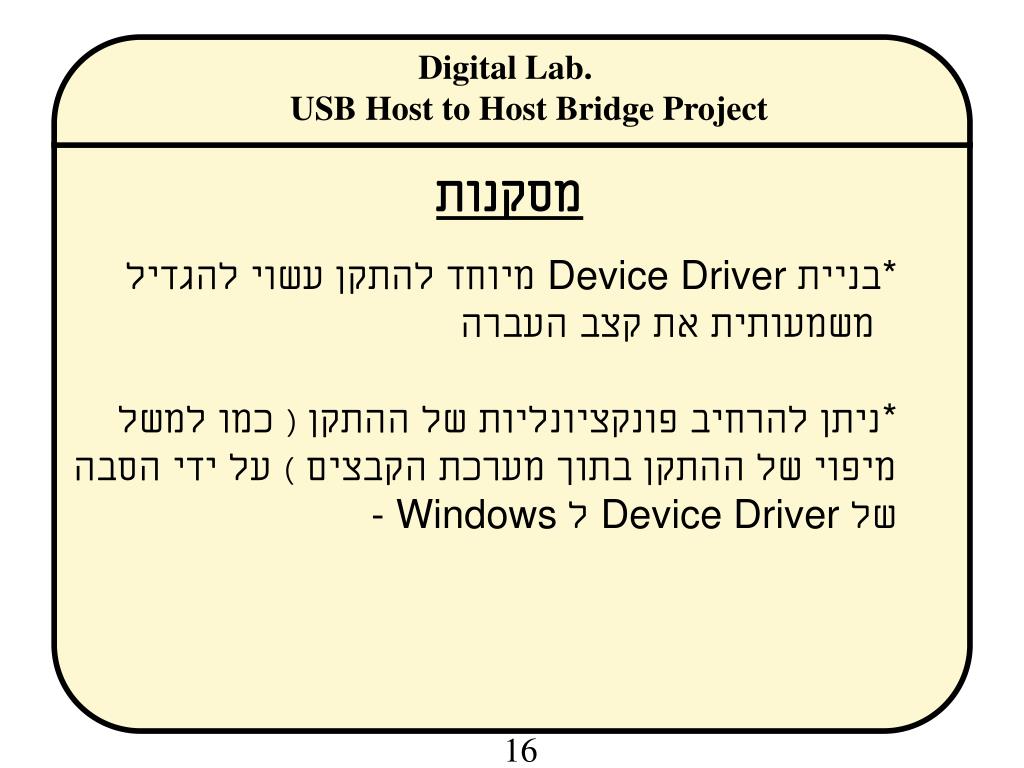

  13. מסקנות * בנייתDevice Driver מיוחד להתקן עשוי להגדיל משמעותית את קצב העברה * ניתן להרחיב פונקציונליות של ההתקן ( כמו למשל מיפוי של ההתקן בתוך מערכת הקבצים ) על ידי הסבה שלDevice Driver ל - Windows
