  1. Basic Knowledge of NDT โดย บริษัทศูนย์วิจัยโลหะวิทยาแอลพีเอ็น (ประเทศไทย) จำกัด มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าธนบุรี

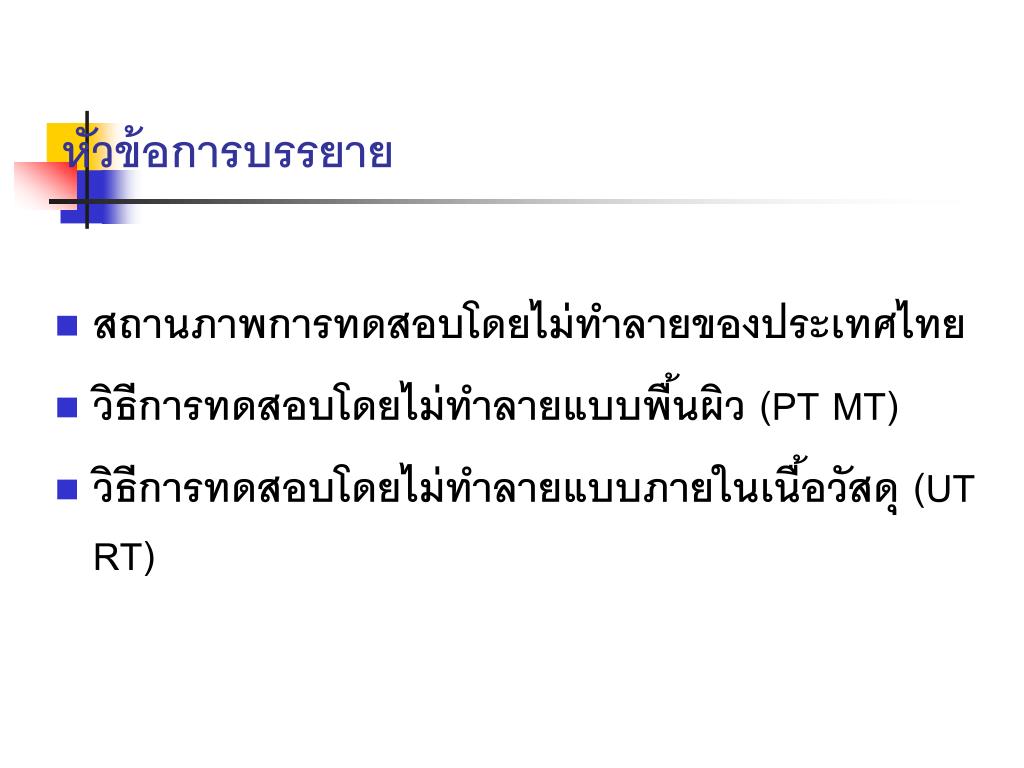

  2. หัวข้อการบรรยาย • สถานภาพการทดสอบโดยไม่ทำลายของประเทศไทย • วิธีการทดสอบโดยไม่ทำลายแบบพื้นผิว (PT MT) • วิธีการทดสอบโดยไม่ทำลายแบบภายในเนื้อวัสดุ (UT RT)

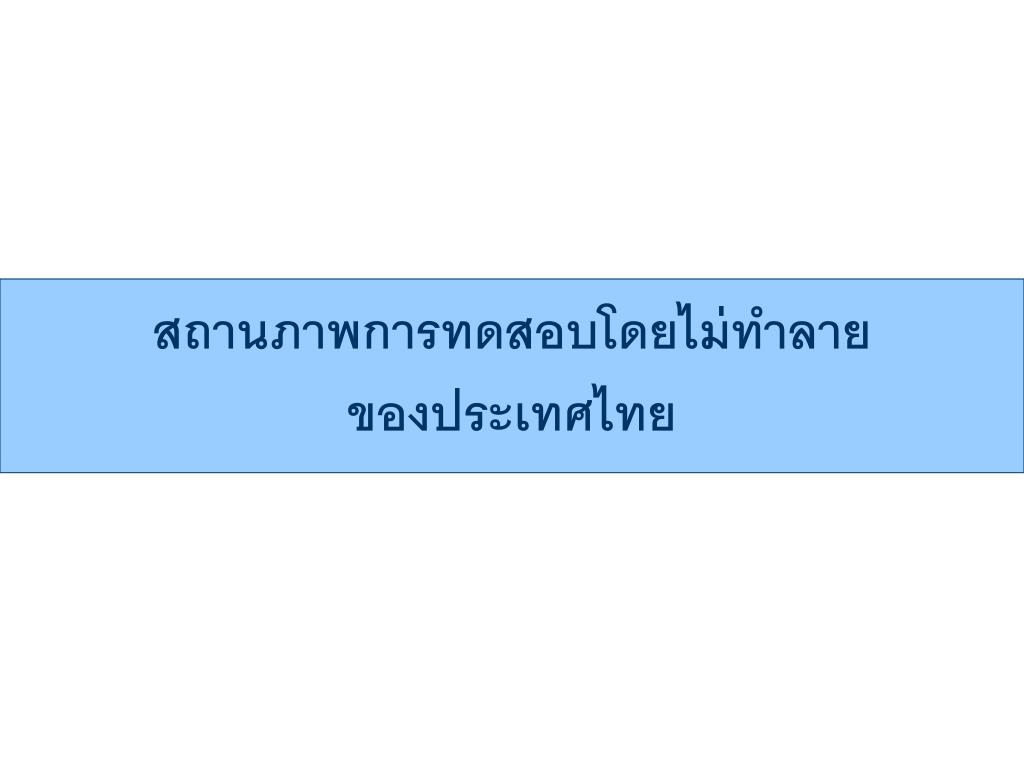

  3. สถานภาพการทดสอบโดยไม่ทำลายของประเทศไทยสถานภาพการทดสอบโดยไม่ทำลายของประเทศไทย

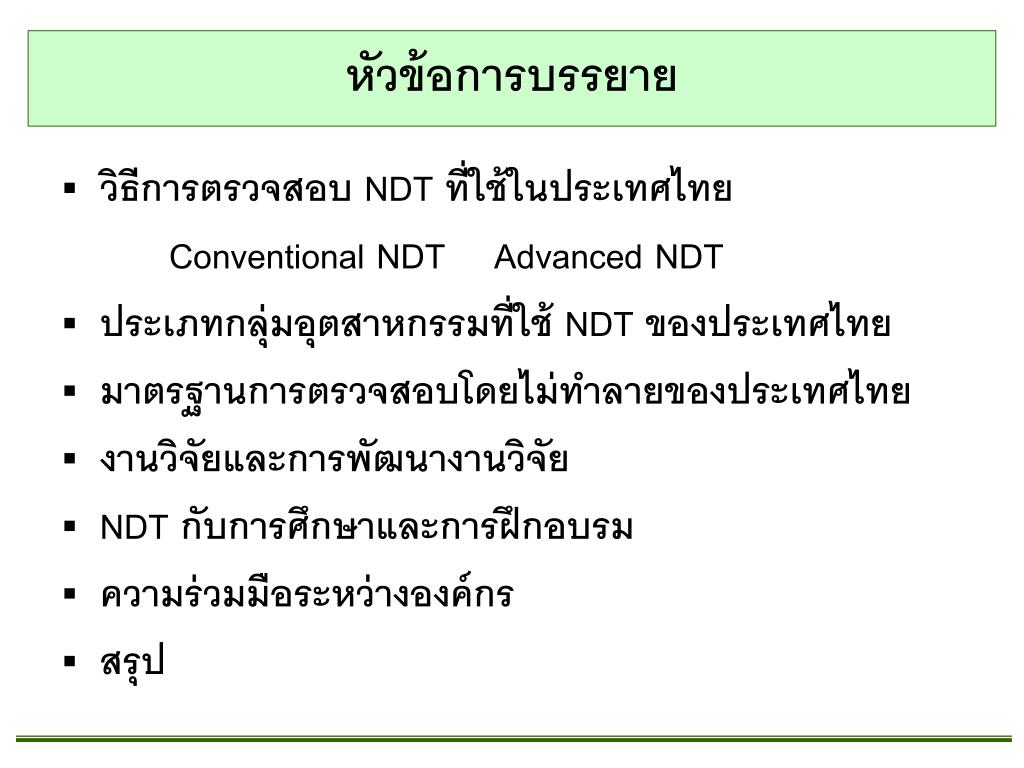

  4. หัวข้อการบรรยาย • วิธีการตรวจสอบ NDT ที่ใช้ในประเทศไทย Conventional NDT Advanced NDT • ประเภทกลุ่มอุตสาหกรรมที่ใช้ NDT ของประเทศไทย • มาตรฐานการตรวจสอบโดยไม่ทำลายของประเทศไทย • งานวิจัยและการพัฒนางานวิจัย • NDT กับการศึกษาและการฝึกอบรม • ความร่วมมือระหว่างองค์กร • สรุป

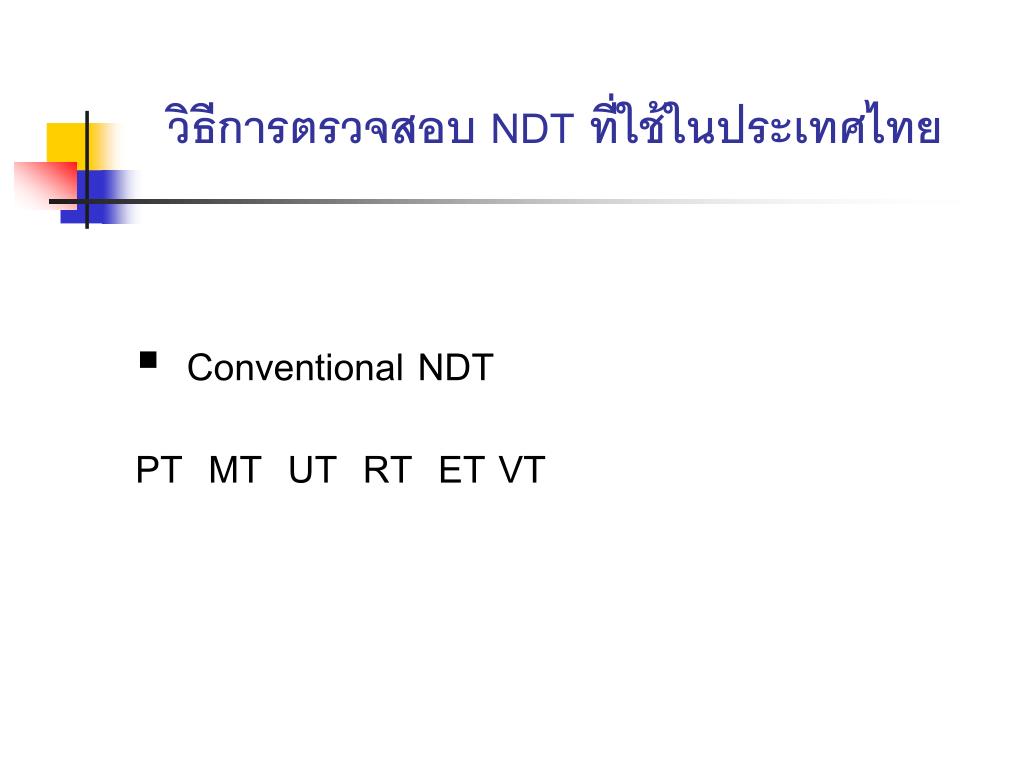

  5. วิธีการตรวจสอบ NDT ที่ใช้ในประเทศไทย • Conventional NDT PT MT UT RT ET VT

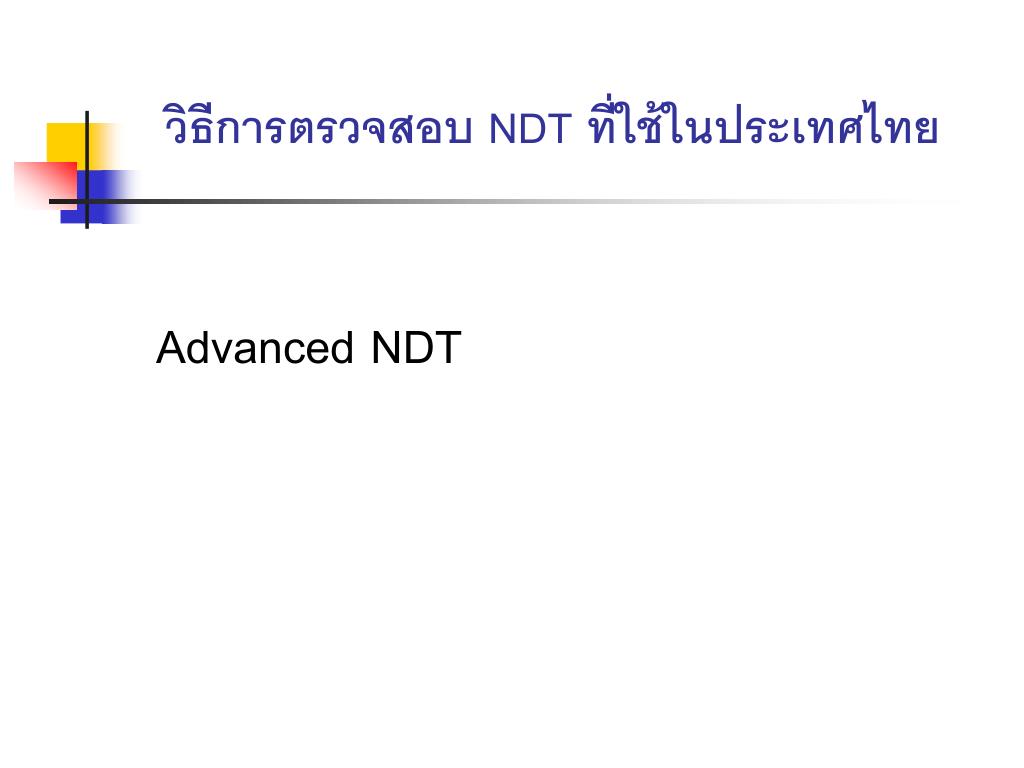

  6. วิธีการตรวจสอบ NDT ที่ใช้ในประเทศไทย Advanced NDT

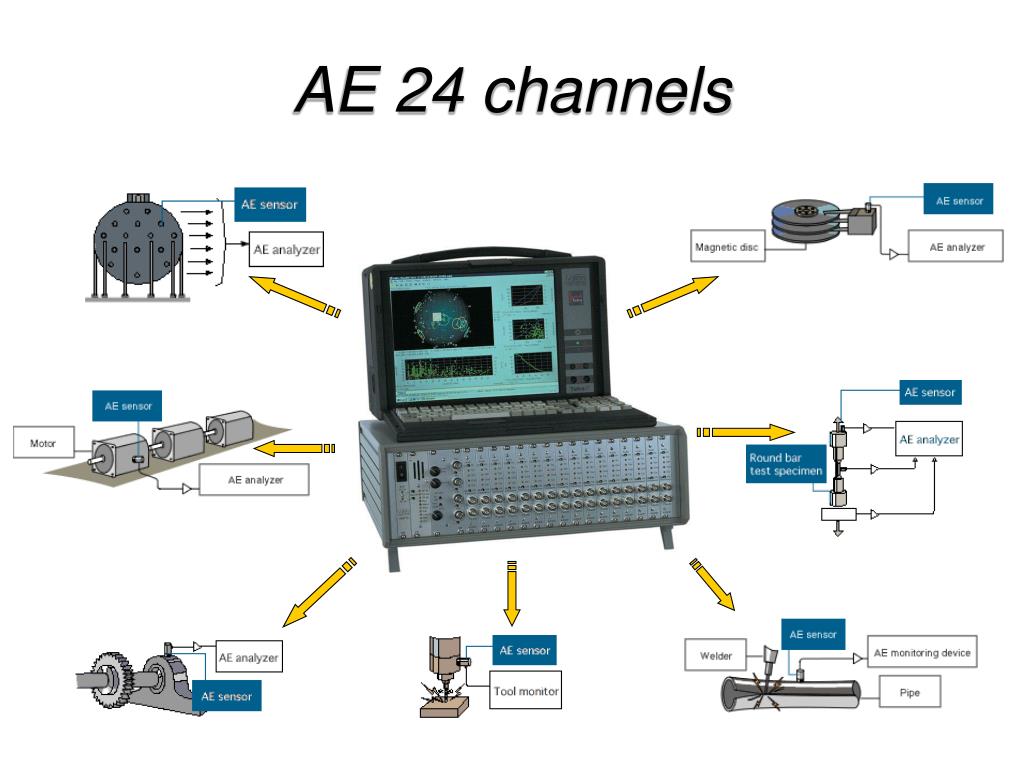

  7. AE 24 channels

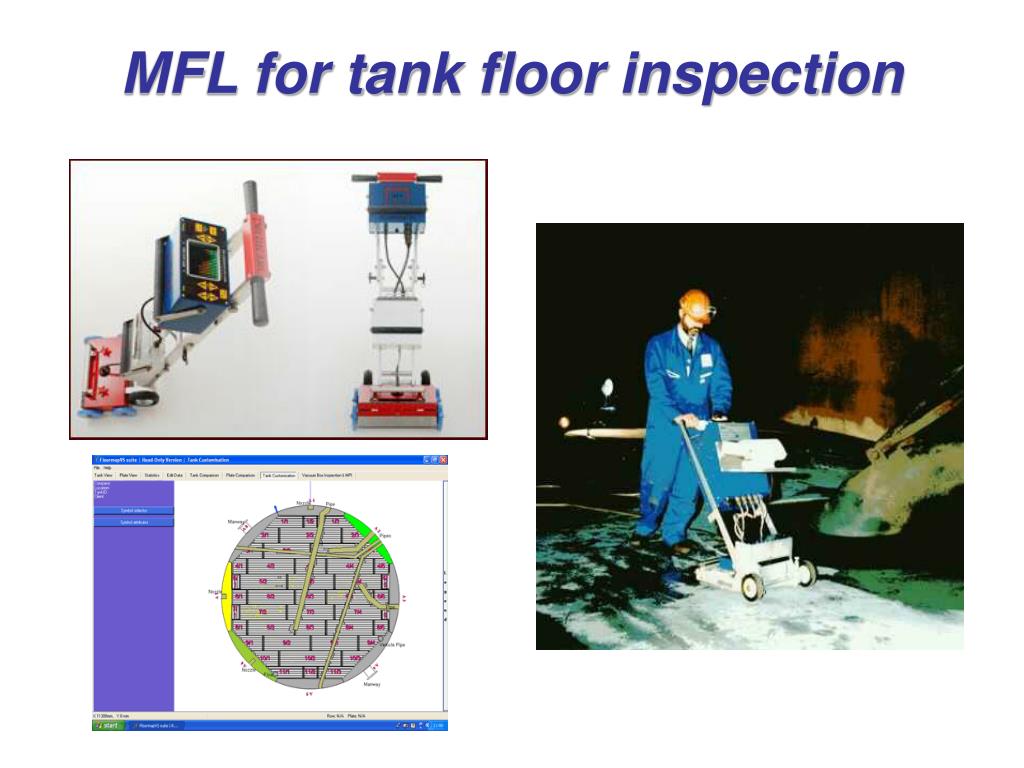

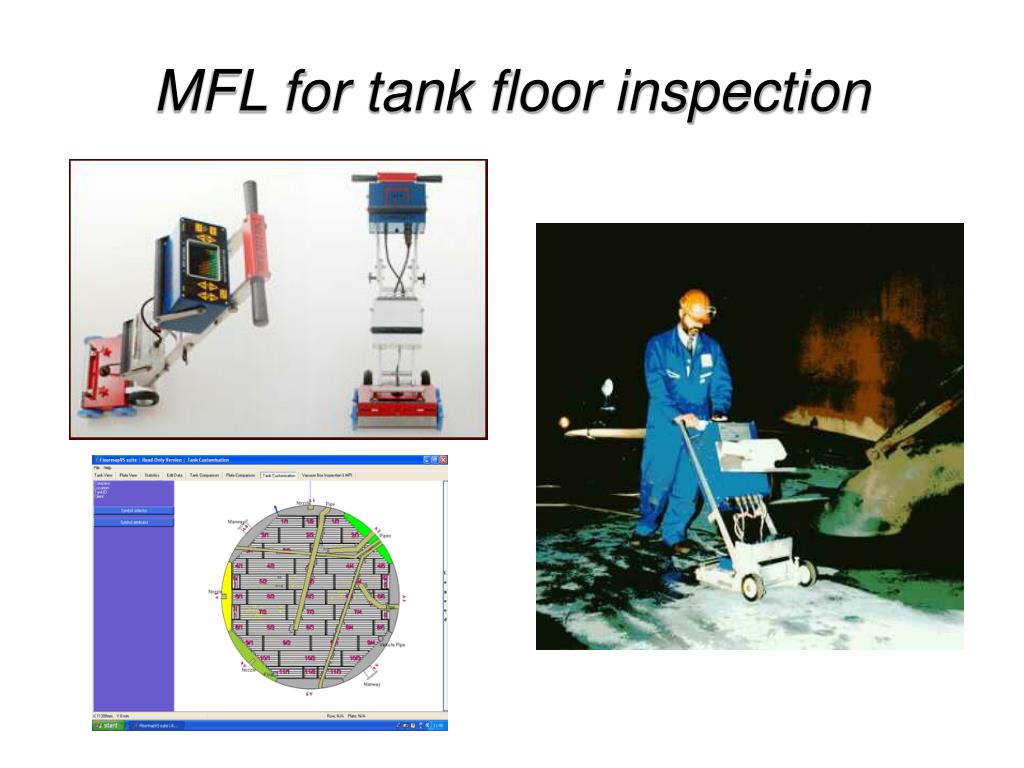

  8. MFL for tank floor inspection

  9. UT for concrete inspection

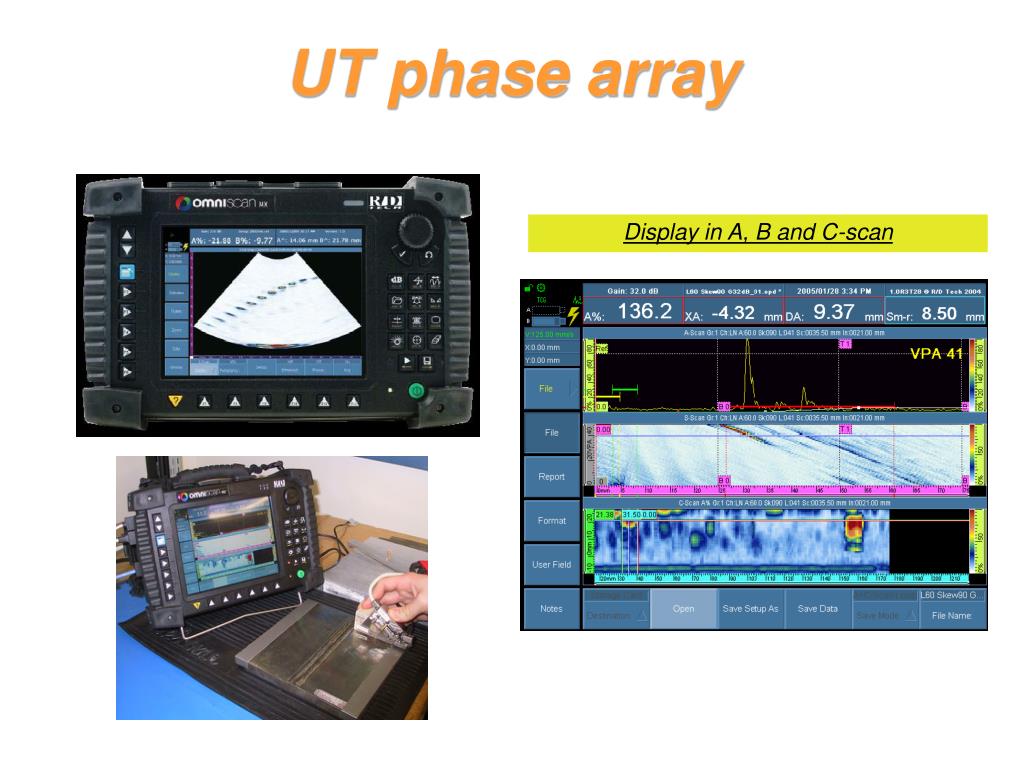

  10. UT phase array Display in A, B and C-scan

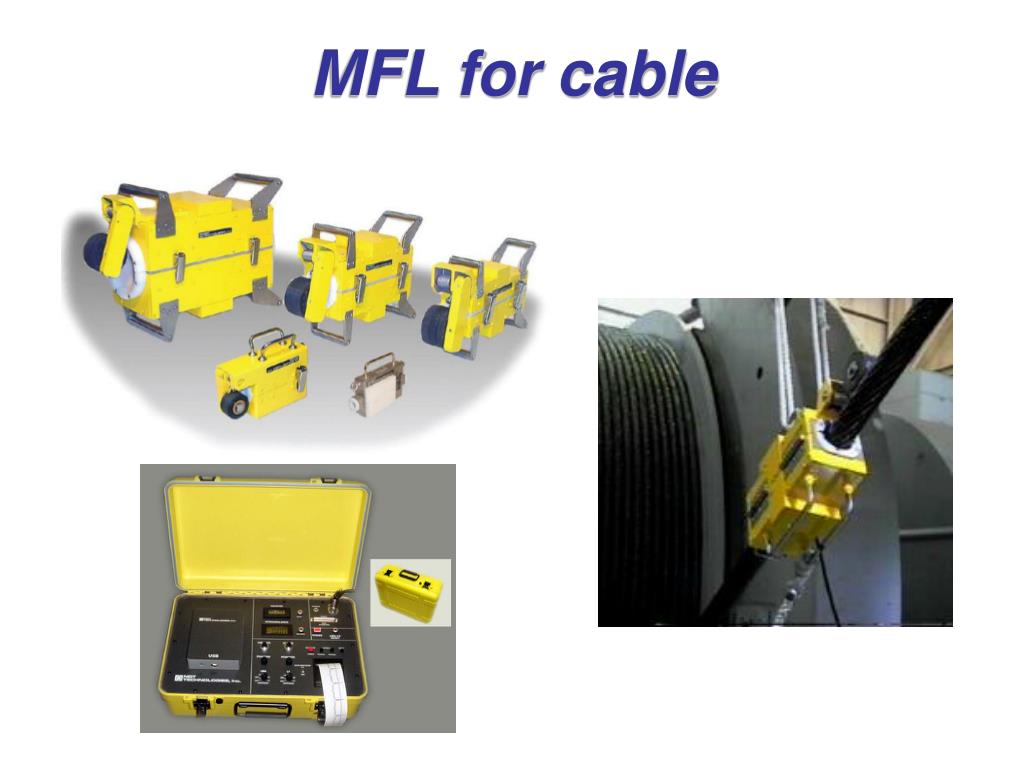

  11. MFL for cable

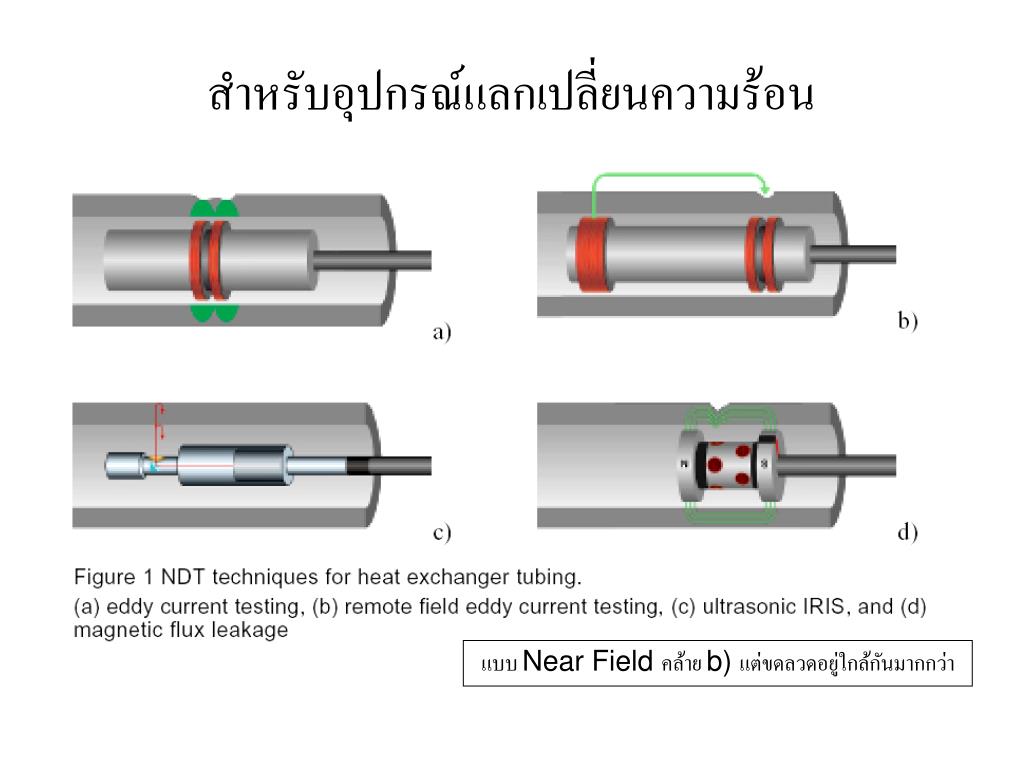

  12. สำหรับอุปกรณ์แลกเปลี่ยนความร้อนสำหรับอุปกรณ์แลกเปลี่ยนความร้อน แบบ Near Field คล้าย b) แต่ขดลวดอยู่ใกล้กันมากกว่า

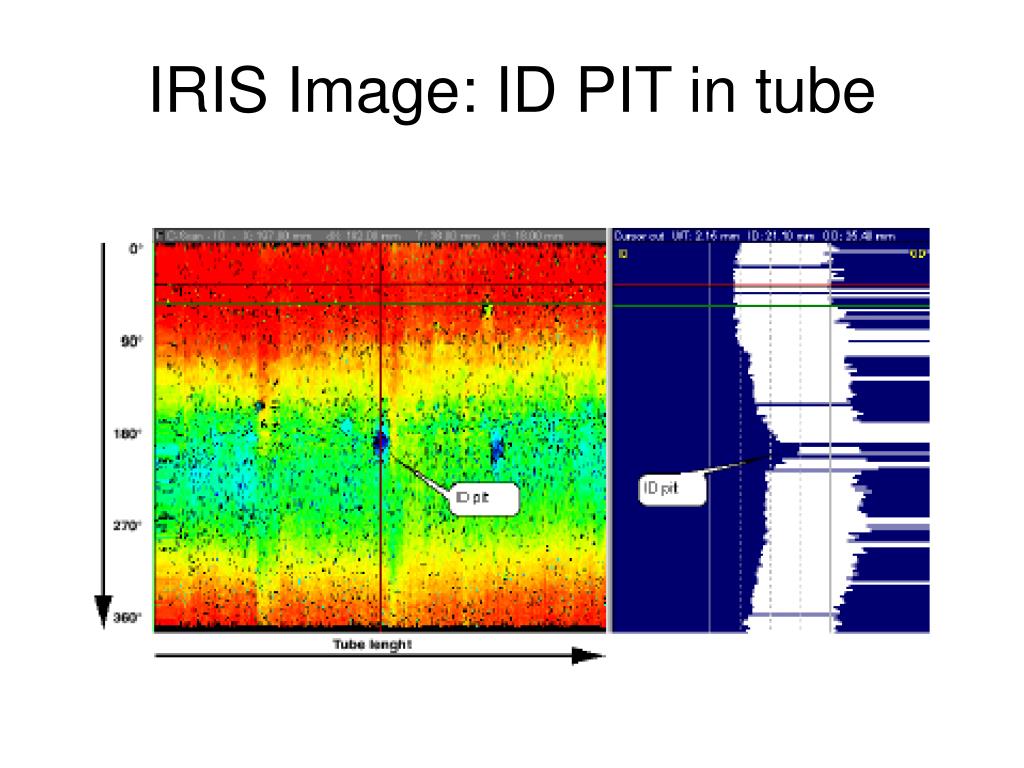

  13. IRIS Image: ID PIT in tube

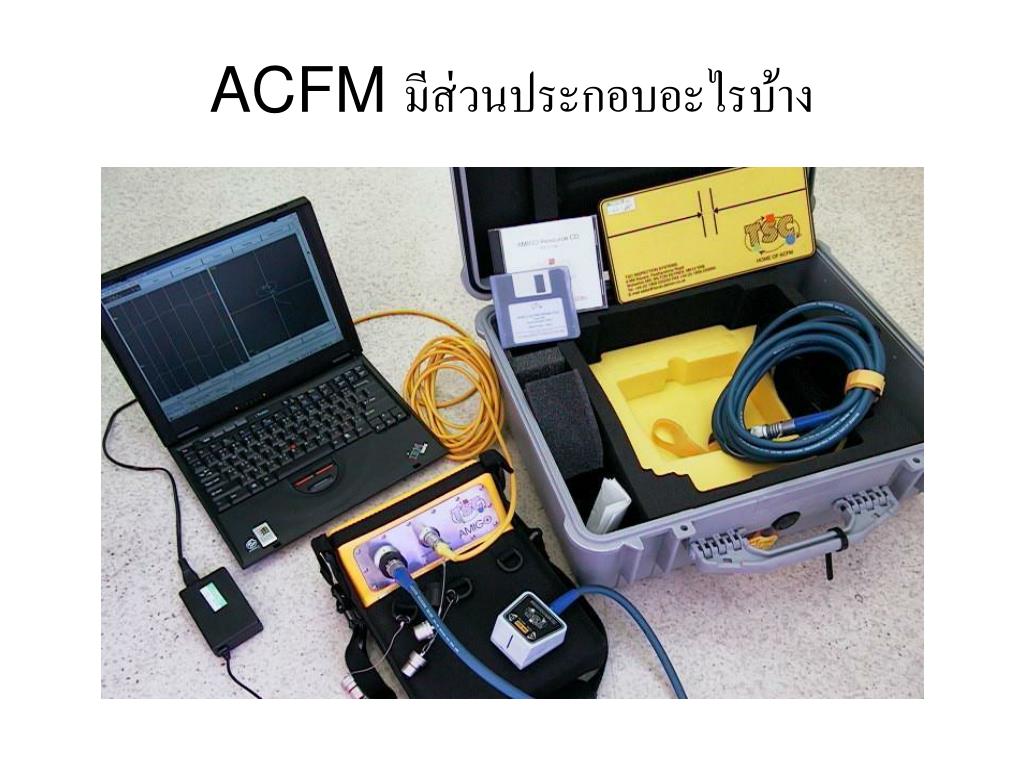

  14. 11 ACFM มีส่วนประกอบอะไรบ้าง

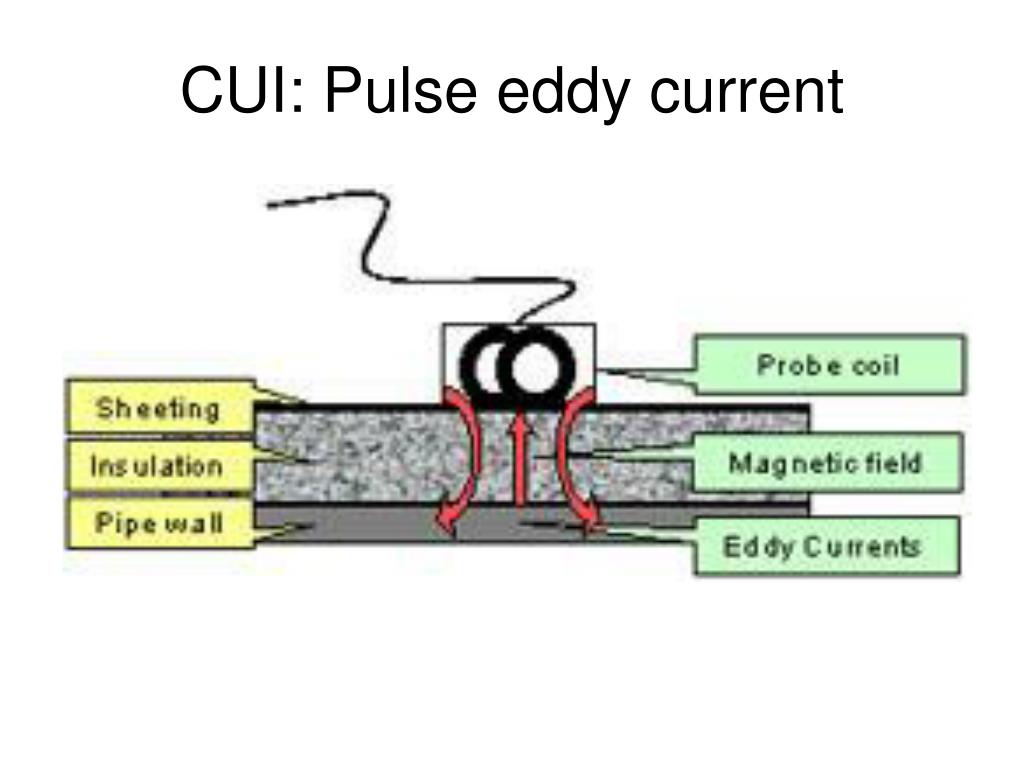

  15. CUI: Pulse eddy current

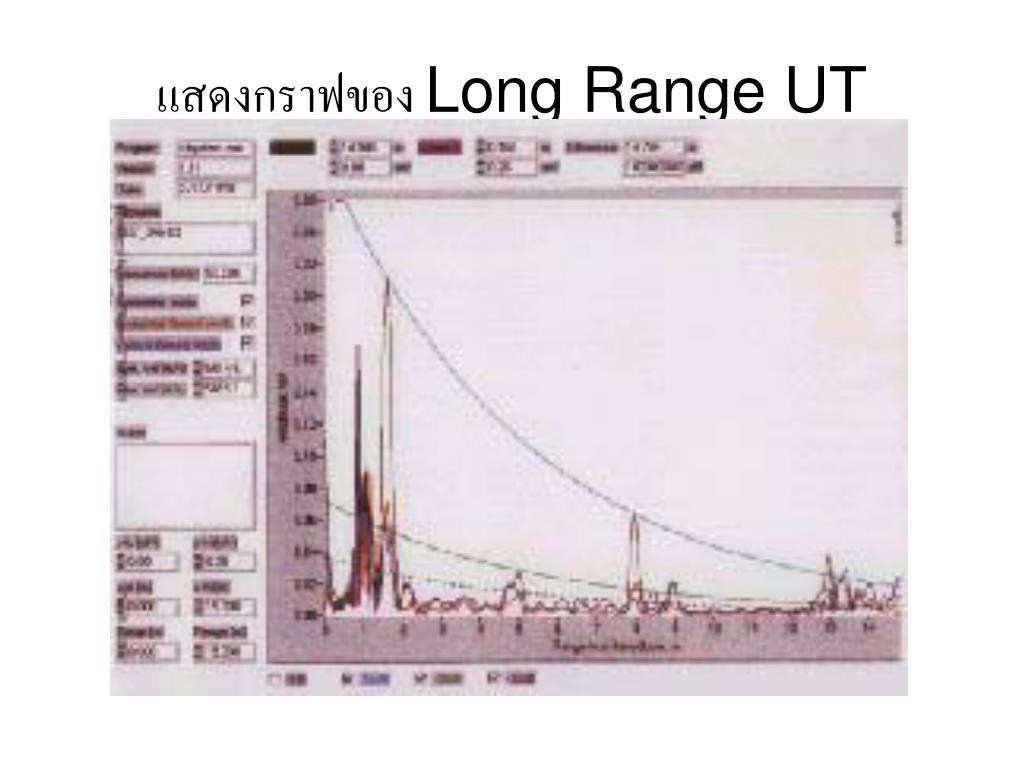

  16. แสดงกราฟของ Long Range UT

  17. TOFD

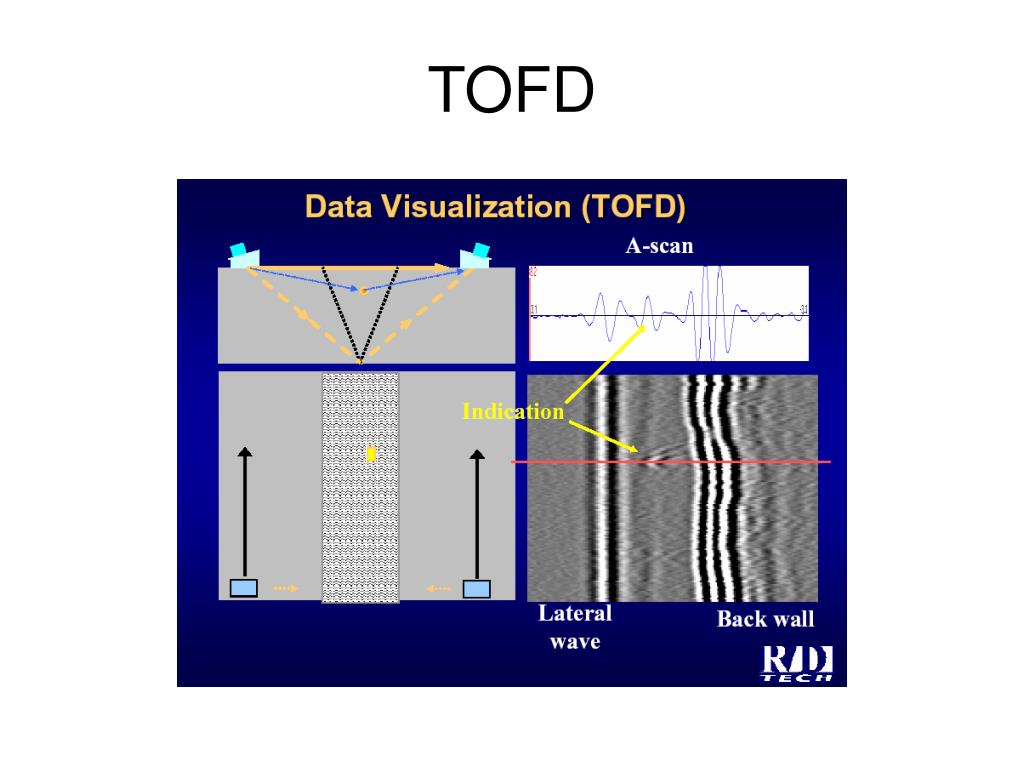

  18. TOFD

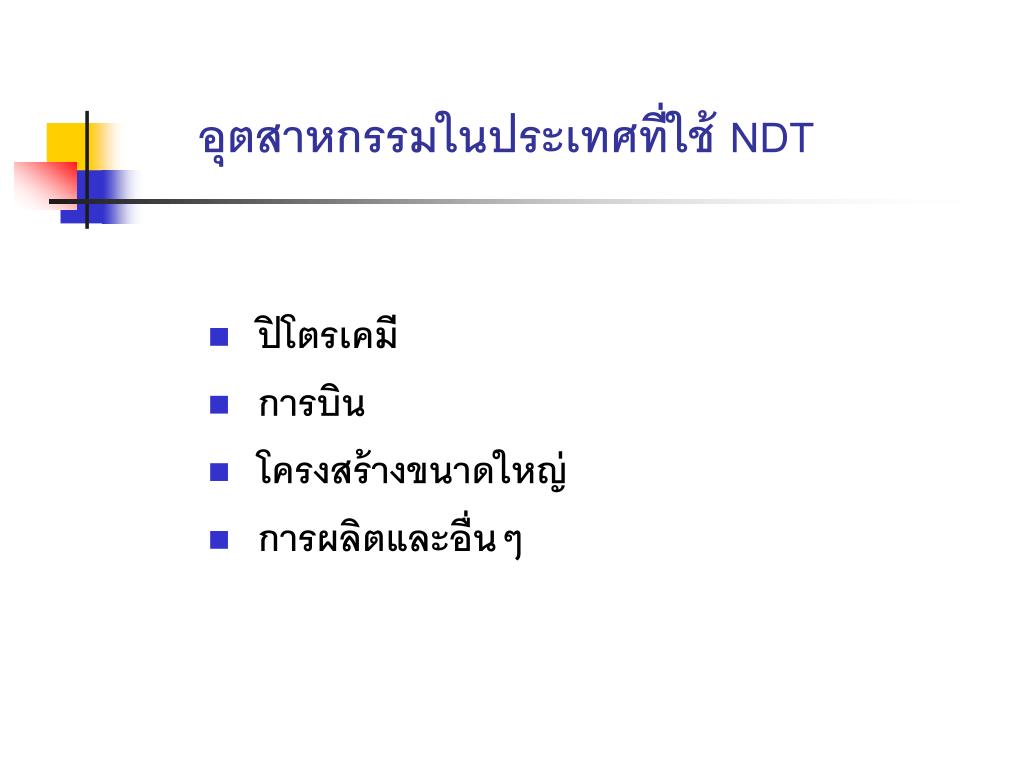

  19. อุตสาหกรรมในประเทศที่ใช้ NDT • ปิโตรเคมี • การบิน • โครงสร้างขนาดใหญ่ • การผลิตและอื่นๆ

  20. ตารางที่ 1 ประเภทกลุ่มอุตสากรรม และการตรวจสอบด้วยวิธี NDT ในประเทศไทย

  21. มาตรฐานการทดสอบโดยไม่ทำลายของประเทศไทยมาตรฐานการทดสอบโดยไม่ทำลายของประเทศไทย • ปัจจุบันมีการตื่นตัวขององค์กรและภาครัฐบาลในการผลักดันมาตรฐานต่างๆ ออกมาใช้งาน เช่น “มาตรฐานการรับรองบุคลากรด้านการทดสอบโดยไม่ทำลาย” • ตัวอย่างหน่วยงานที่ผลักดันร่างมาตรฐาน สมาคมการทดสอบโดยไม่ทำลายแห่งประเทศไทย สำนักงานมาตรฐานอุตสาหกรรมไทย

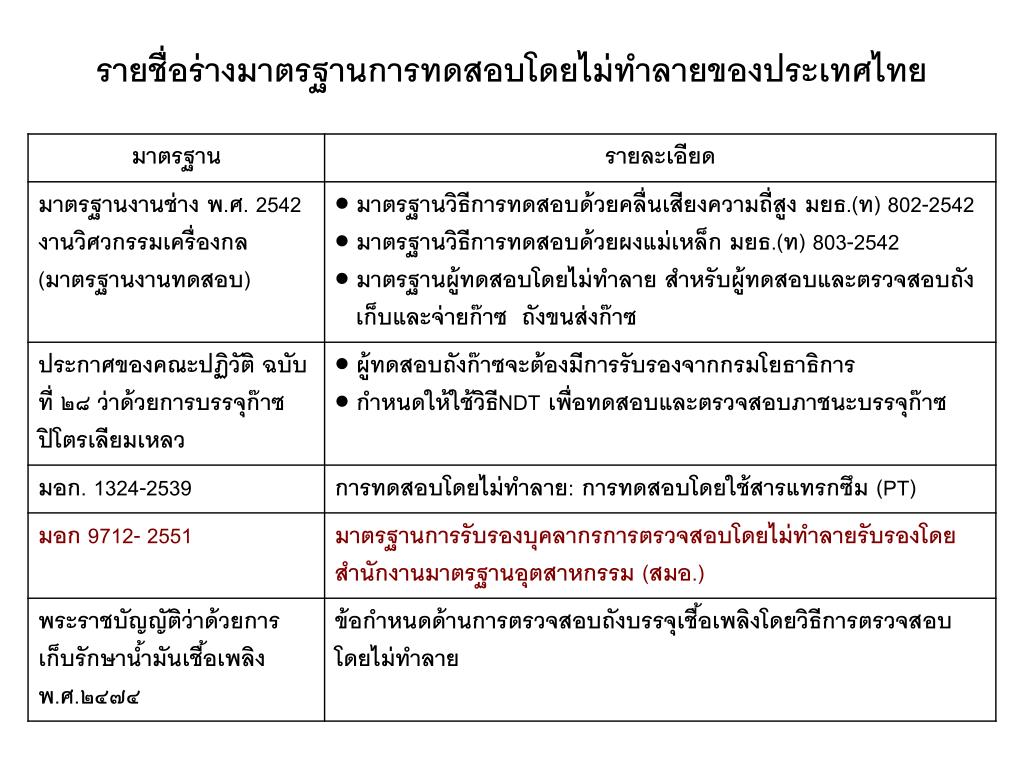

  22. รายชื่อร่างมาตรฐานการทดสอบโดยไม่ทำลายของประเทศไทยรายชื่อร่างมาตรฐานการทดสอบโดยไม่ทำลายของประเทศไทย

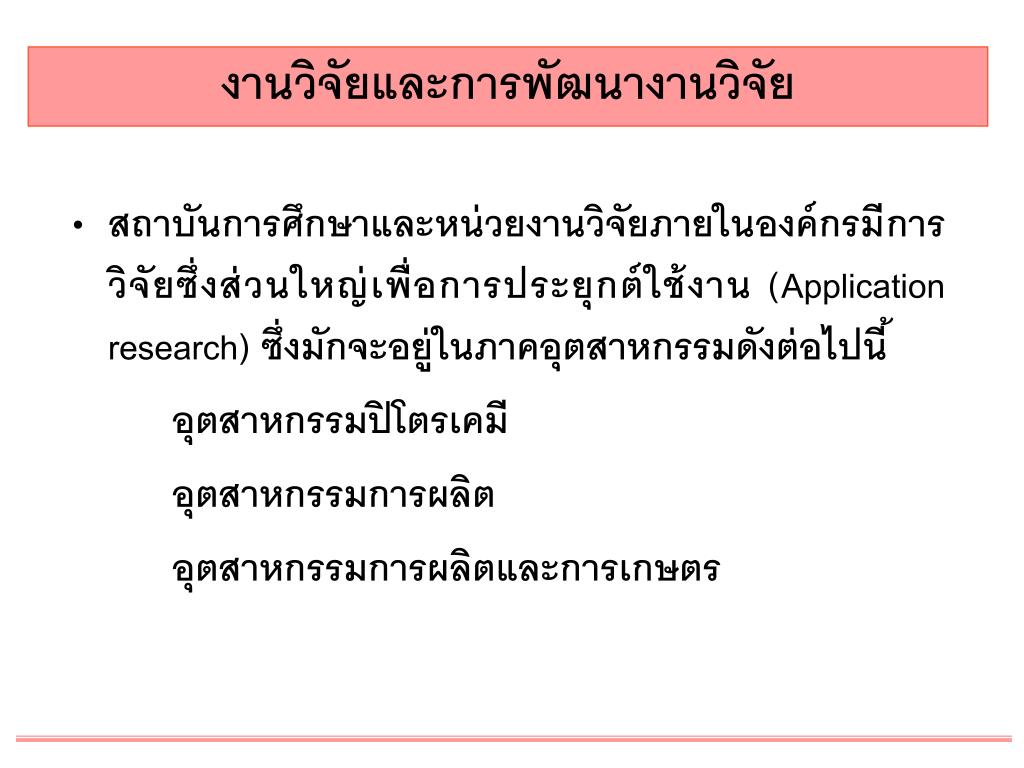

  23. งานวิจัยและการพัฒนางานวิจัยงานวิจัยและการพัฒนางานวิจัย • สถาบันการศึกษาและหน่วยงานวิจัยภายในองค์กรมีการวิจัยซึ่งส่วนใหญ่เพื่อการประยุกต์ใช้งาน (Application research) ซึ่งมักจะอยู่ในภาคอุตสาหกรรมดังต่อไปนี้ อุตสาหกรรมปิโตรเคมี อุตสาหกรรมการผลิต อุตสาหกรรมการผลิตและการเกษตร

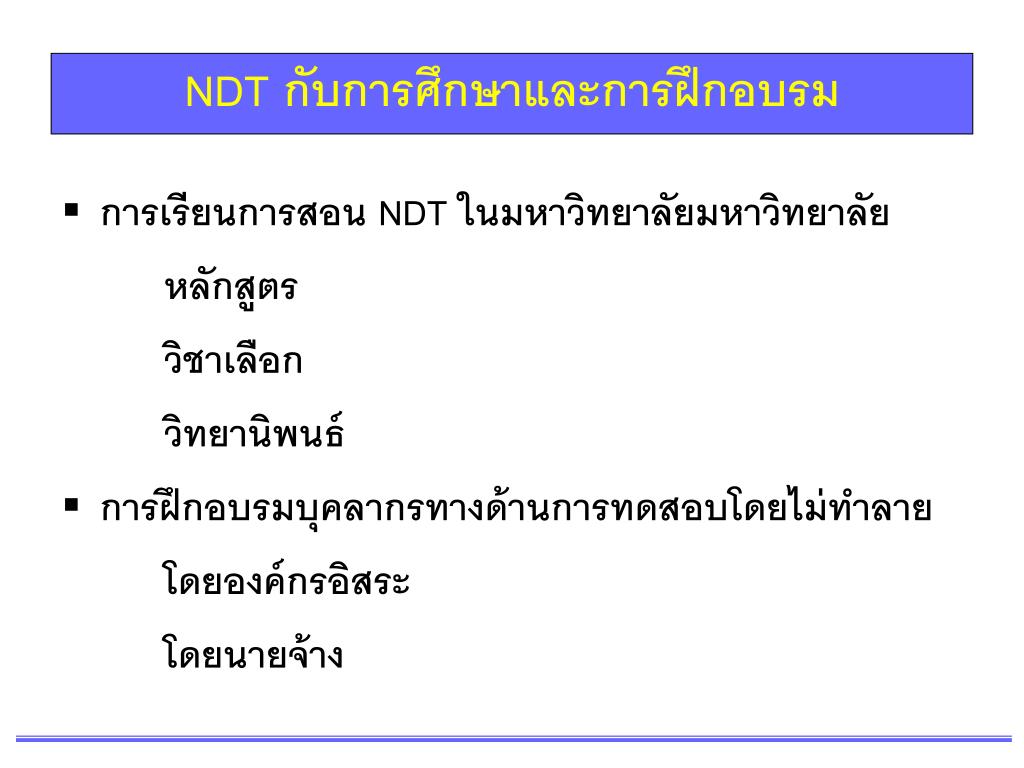

  24. NDT กับการศึกษาและการฝึกอบรม • การเรียนการสอน NDT ในมหาวิทยาลัยมหาวิทยาลัย หลักสูตร วิชาเลือก วิทยานิพนธ์ • การฝึกอบรมบุคลากรทางด้านการทดสอบโดยไม่ทำลาย โดยองค์กรอิสระ โดยนายจ้าง

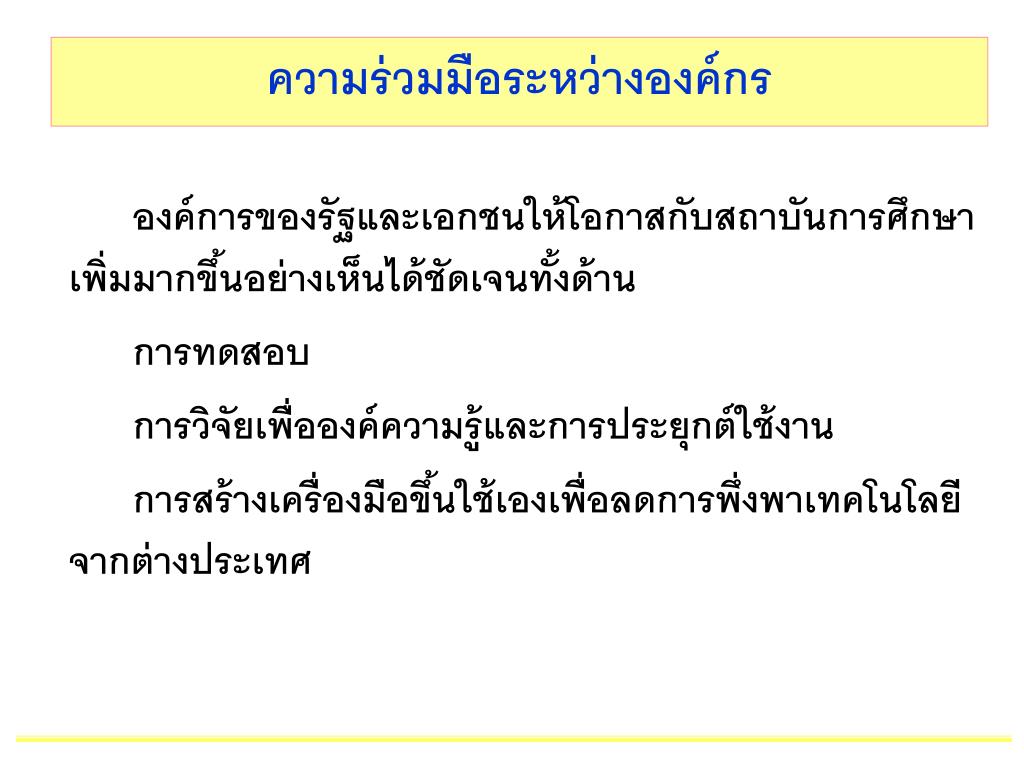

  25. ความร่วมมือระหว่างองค์กรความร่วมมือระหว่างองค์กร องค์การของรัฐและเอกชนให้โอกาสกับสถาบันการศึกษาเพิ่มมากขึ้นอย่างเห็นได้ชัดเจนทั้งด้าน การทดสอบ การวิจัยเพื่อองค์ความรู้และการประยุกต์ใช้งาน การสร้างเครื่องมือขึ้นใช้เองเพื่อลดการพึ่งพาเทคโนโลยีจากต่างประเทศ

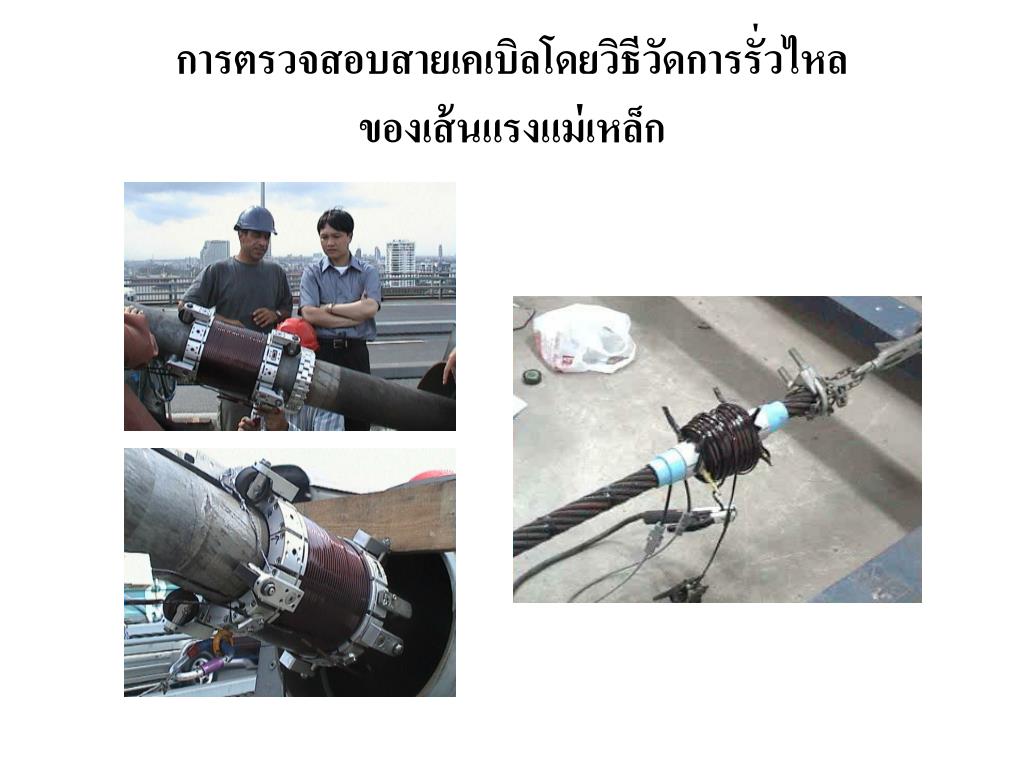

  26. การตรวจสอบสายเคเบิลโดยวิธีวัดการรั่วไหลของเส้นแรงแม่เหล็กการตรวจสอบสายเคเบิลโดยวิธีวัดการรั่วไหลของเส้นแรงแม่เหล็ก

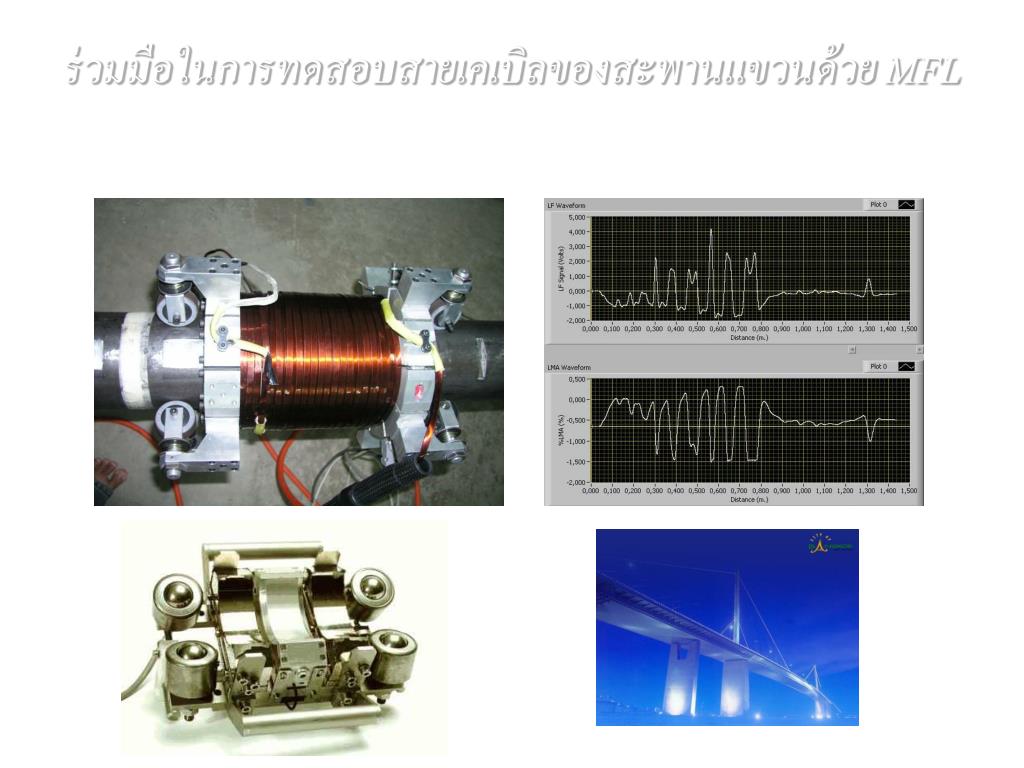

  27. ร่วมมือในการทดสอบสายเคเบิลของสะพานแขวนด้วย MFL

  28. ร่วมมือในการทดสอบการใช้อุปกรณ์การวัดการรั่วของวาล์วร่วมมือในการทดสอบการใช้อุปกรณ์การวัดการรั่วของวาล์ว Valve leakage “Display in Leak rate”

  29. MFL for tank floor inspection

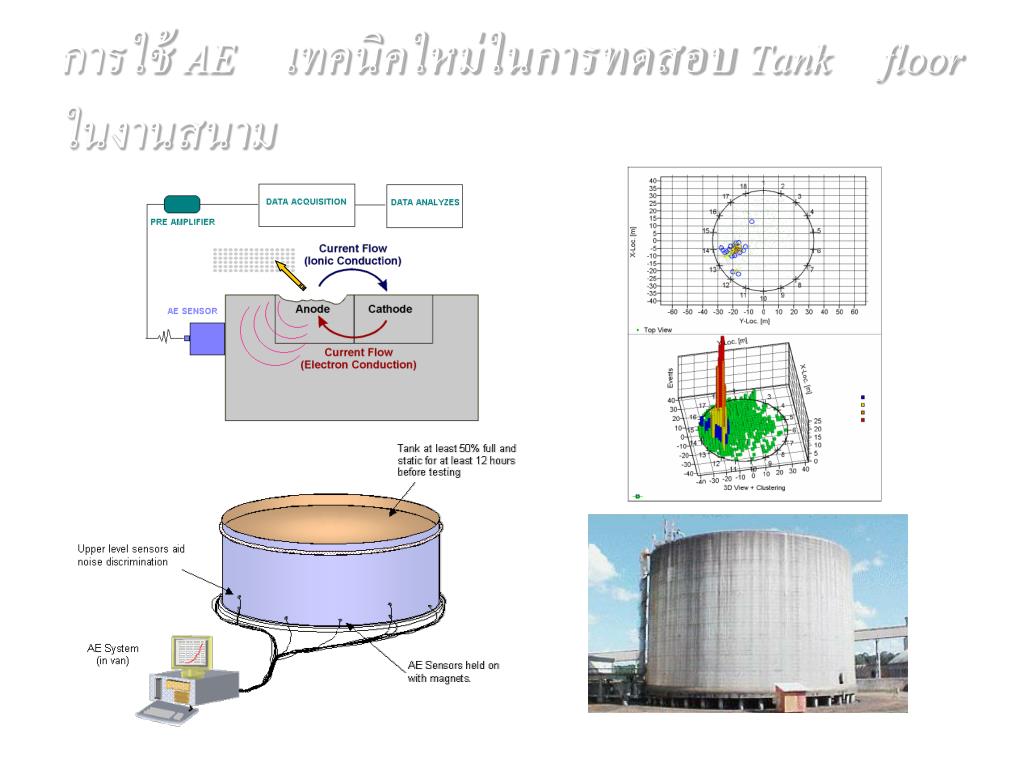

  30. การใช้ AE เทคนิคใหม่ในการทดสอบ Tank floor ในงานสนาม

  31. NDT ในงานเกษตรกรรม

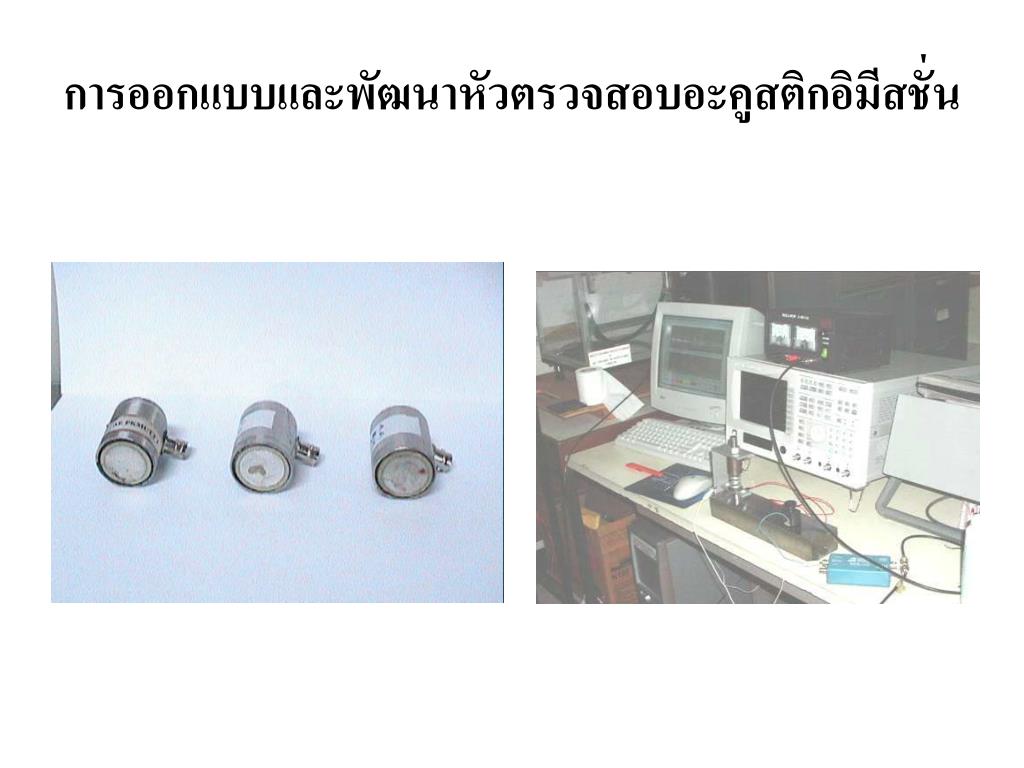

  32. การออกแบบและพัฒนาหัวตรวจสอบอะคูสติกอิมีสชั่นการออกแบบและพัฒนาหัวตรวจสอบอะคูสติกอิมีสชั่น

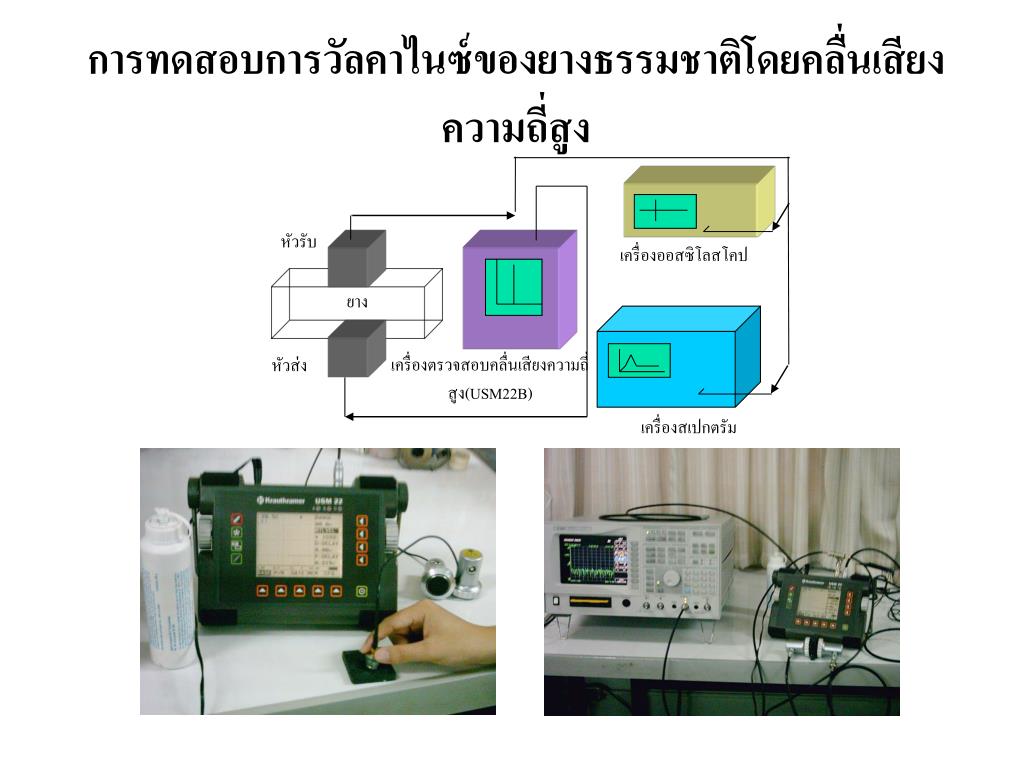

  33. หัวรับ เครื่องออสซิโลสโคป ยาง หัวส่ง เครื่องตรวจสอบคลื่นเสียงความถี่สูง(USM22B) เครื่องสเปกตรัม การทดสอบการวัลคาไนซ์ของยางธรรมชาติโดยคลื่นเสียงความถี่สูง

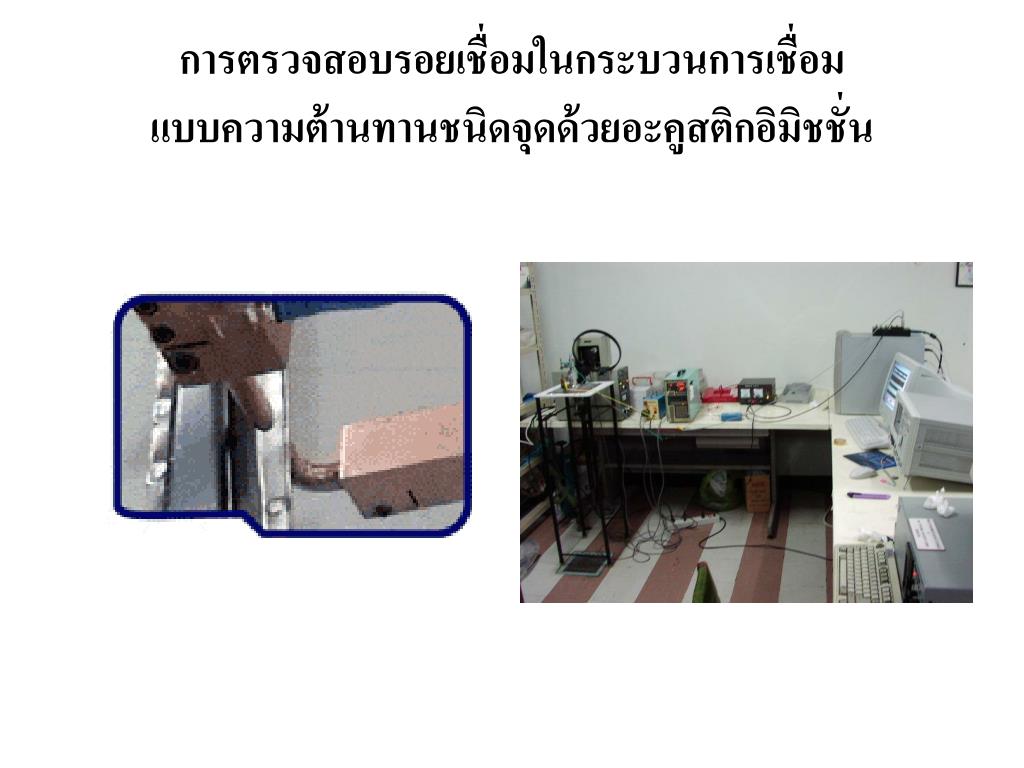

  34. การตรวจสอบรอยเชื่อมในกระบวนการเชื่อมแบบความต้านทานชนิดจุดด้วยอะคูสติกอิมิชชั่นการตรวจสอบรอยเชื่อมในกระบวนการเชื่อมแบบความต้านทานชนิดจุดด้วยอะคูสติกอิมิชชั่น

  35. การประเมินค่าความเค้นตกค้างโดยการใช้คลื่นเสียงความถี่สูงการประเมินค่าความเค้นตกค้างโดยการใช้คลื่นเสียงความถี่สูง

  36. การผลิตชิ้นทดสอบที่มีรอยบกพร่องในงานเชื่อมสำหรับการตรวจสอบ โดยไม่ทำลาย เชื่อมโดยกระบวนการเชื่อมใต้ฟลักซ์ ตรวจสอบโดยใช้สารละลายแทรกซึม • (ข) (ค) เชื่อมโดยลวดหุ้มฟลักซ์ ตรวจสอบโดยใช้อนุภาคแม่เหล็ก การสร้างรอยบกพร่องที่ตำแหน่งต่าง ๆ ของรอยเชื่อม (ก) ชนิดการขาดการหลอมละลายผนังด้านข้าง (ข) ชนิดรอยร้าวในรอยเชื่อม (ค) ชนิดการหลอมละลายซึมลึกไม่สมบูรณ์

  37. สรุป • วิธีการทดสอบโดยไม่ทำลายส่วนใหญ่ในประเทศที่ใช้เป็นวิธีพื้นฐาน ส่วน advanced NDT มีการใช้เครื่องมือจากต่างประเทศ • เริ่มมีแนวโน้มที่จะสร้างเครื่องมือ advanced NDT หรือตรวจสอบด้วยคนไทย • มีการใช้ NDT อย่างกว้างขวางใน 4 ภาคอุตสาหกรรม • มีการเรียนการสอนและวิจัยในภาคการศึกษา • เริ่มตื่นตัวในการสร้างมาตรฐานไทย • มีความร่วมมือระหว่างองค์กรเพิ่มมากขึ้น
