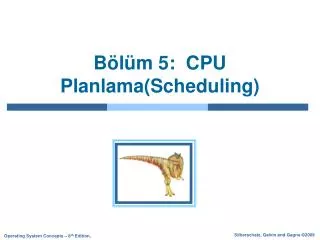

  1. Bölüm 5: CPU Planlama(Scheduling)

  2. CPU Planlama(cpu Scheduling) • Temel Kavramlar • Planlama Kriterleri • Planlama Algoritmaları • Multiple-Processor Planlama • İşletim Sistemi Örnekleri • Algoritma Değerlendirilmesi

  3. Basic Concepts • Maximum CPU utilization obtained with multiprogramming • CPU–I/O Burst Cycle – Process execution consists of a cycle of CPU execution and I/O wait • CPU burst distribution

  4. İşlemci Planlama(cpu Schedulıng) • Mikroişlemci programlaması işletim sistemlerinin temelini oluşturmaktadır. • Mikroişlemcinin işlemler arasında geçişini sağlamak bilgisayar kullanımını daha üretken yapmaktadır. • Bu bölümde mikroişlemci programlamasının içeriğini ve var olan mikroişlemci planlama algoritmalarını inceleyeceğiz.

  5. Temel İçerik • Çok programlı sistemlerin amacı aynı anda yürütülen işlem sayısını artırarak mikroişlemciyi maksimum etkinliğe ve üretkenliğe kavuşturmaktır. • Tek işlemcili sistemlerde aynı anda sadece bir işlem yürütülebilir. Birden fazla işlem olduğunda, bunlar mikroişlemcinin işinin bitmesi için bekleyeceklerdir. • Çok programlı sistemlerde birden fazla işlem bellekte tutulabilmektedir. • İşlemci zamanlama algoritmalarına göre de sırası gelen işlem bekleme sırasından(Hazır Kuyruk) alınarakgörevlendirici (dispatcher) ismi verilen bir işlem tarafından CPU’ya gönderilir. CPU’da yine işlemci zamanlama algoritmasının izin verdiği kadar (ya bitene ya da belirli bir zaman geçene kadar) çalışan program ya biter ve hafızadan kaldırılır ya da tekrar bekleme sırasına bir sonraki çalışma için yerleştirilir.

  6. İşlemci Planlama(cpu Schedulıng) • Programlama ve plan işletim sistemi fonksiyonunun temelini oluşturur. • Tabii ki, mikroişlemci de bilgisayarın en önemli parçası olduğu için onun nasıl çalışacağına dair bir programın yapılması işletim sistemi tasarımının da merkezini oluşturur • Mikroişlemci boş kaldığında işletim sistemi sırada hazır bekleyen işlemlerden birini seçerek mikroişlemciye yerleştirmektedir. • Bu seçme işlemi kısa-dönem programlayıcı tarafından yapılmaktadır. • Mikroişlemciye yerleştirilecek işlemin ilk gelen işlem olması şart değildir. • İşlemlerin sıralanması hiç sıralama kriteri düşünülmeden yapılabileceği gibi geliş sıralarına göre de sıralama yapılabilir. • Sıralama işinin yapılması için farklı programlama algoritmaları mevcuttur.

  7. CPU-burst zaman Histogramı

  8. CPU ve I/O Bursts arasındaki geçişler

  9. Kesintili(preemptive) ve Kesmeyen(non-preemptive) Kavramı • Hazır sırası ile işlemci arasında zamanlama ilişkisini kuran işlemci zamanlama algoritmalarını (cpu scheduling algorithms) temel olarak 2 grupta incelenebilir: • kesintili algoritmalar (preemptive): yürütülen işlemin mikroişlemciden kaldırılması ve istenilen başka bir işlemin mikroişlemcide yürütülmesi sağlanabilir. • kesmeyen algoritmalar (nonpreemptive): işlem mikroişlemciye yerleştikten sonra; işlem tamamlanıncaya veya durana kadar mikroişlemciyi kullanır. • Kendi kodunda bulunan bir I/O isteği ile bloklanıncaya kadar ya da kendi isteği ile işlemciden çıkıncaya kadar çalışır.

  10. CPU planlama • Mikroişlemci planlaması aşağıdaki durumlardan biri olduğunda yapılmaktadır. • İşlemin yürütmeden bekleme duruma geçme • İşlemin yürütmeden hazır duruma geçme • İşlemin beklemeden hazır duruma geçme • İşlemin Durması • 1. ve 4. durumlardaki planlama kesintisiz (nonpreemptive) planlama • Diğer tüm durumlar kesintili (preemptive) planlamadır.

  11. Gönderici-Dispatcher • İşletim sistemi tasarımında kullanılan gönderici, işlemci zamanlama algoritmasına (CPU scheduling algorithm) göre beklemekte olan işlemlerden sıradakini alıp işlemciye yollayan programın ismidir. • İşte görevlendirici (dispatcher) bu işlemlerden sırası gelenin bekleme sırasından (ready queue) alınarak işlemciye gönderilmesi işlemini yerine getirir. • Bu fonksiyon şunları kapsamaktadır: • İçerik değişimi • Kullanıcı moduna geçiş • Programı tekrar başlatmak için kullanıcı programında uygun bölgeye geçişin sağlanması • Gönderici zamanı göndericinin bir işlemi bitirip diğerine geçişi arasındaki süredir. Gönderici mümkün olduğu karar hızlı olmalıdır.

  12. Planlama Kriterleri -Scheduling Criteria • Mikroişlemci programlama algoritmasında mikroişlemcileri kıyaslamak için bir çok kriter bulunmaktadır. Bu karakteristikler de en iyi algoritmanın oluşturulması için kullanılır. Kullanılan kriterler şunlardır: • Mikroişlemci yararı (CPU utilizitation):Mikroişlemci mümkün olduğu kadar meşgul edilmeye çalışılır. Mikroişlemci yararı 0’dan 100’e kadar değişebilmektedir. Normal sistem-40, yoğun sistem-90 • Yapılan İş(Throughput): Birim zamanda yapılan işlem sayısı miktarı yapılan iş olarak adlandırılır. (saniyede, saatte yapılan işlem) • Dönüş Süresi( Turnaround time): Bir işlemin yürütülmesi sırasında geçen süredir. İşlemin dönüş süresi ;belleğe yüklenirken, işlem sırasında beklerken, mikroişlemcide yürütülürken ve giriş/çıkış aygıtları tarafından tamamlanırken geçen sürelerin tamamıdır.

  13. Planlama Kriterleri -Scheduling Criteria • Bekleme Süresi( Waiting time): İşlemin mikroişlemci tarafından yürütülene kadar, hazır durumdaki sırada geçirdiği süre bekleme süresi olarak adlandırılır. • Cevaplama Zamanı(Response time): İşlemin mikroişlemci idaresine bırakılışından, sistemin ilk cevabı gelişine kadar geçen süre cevaplama zamanı olarak adlandırılır. Bu süre sistemin cevap vermeye başladığı ana kadar geçen süredir. Bu zaman, çıkış aygıtlarının sisteme cevap verme süresi ile karıştırılmamalıdır.

  14. Planlama Algoritması Optimizasyon Kriterleri • Max CPU utilization • Max throughput • Min turnaround time • Min waiting time • Min response time

  15. Planlama Algoritmaları • First-Come, First-Served(FCFS ) • Shortest-Job-First (SJF) • Priority • Multilevel Queue

  16. İlk gelene-İlk hizmet (FCFS) Planlaması • En basit mikroişlemci programlama algoritması ilk gelene-ilk hizmet (first come, first served (FCFS)’dır. • Bu sistemde mikroişlemciye ilk gelen işlem mikroişlemciye yerleştirilir. İşlemler geliş sıralarına göre bir sıra oluştururlar. Bir işlem mikroişlemciye geldiğinde hazır durumdaki işlem sırasının en sonuna yerleştirilir.

  17. P1 P2 P3 0 24 27 30 İlk gelene-İlk hizmet (FCFS) Planlaması İşlemİşlem Süresi (BurstTime) P1 24 P2 3 P3 3 • İşlemlerin Geliş Sırası: P1 , P2 , P3 The Gantt Şeması: • Bekleme Zamanı P1 = 0; P2 = 24; P3 = 27 • Ortalama Bekleme Zamanı: (0 + 24 + 27)/3 = 17

  18. P2 P3 P1 0 3 6 30 İlk gelene-İlk hizmet (FCFS) Planlaması İşlemler aşağıdaki geliş sırası ile gelmiş olsalardı: P2 , P3 , P1 • Gantt şeması: • Bekleme zamanı P1 = 6;P2 = 0; P3 = 3 • Ortalama bekleme zamanı: (6 + 0 + 3)/3 = 3 • Bir önceki örnekten çok daha iyi değerler • Uzun bir işlemi bekleme durumu konvoy etkisi oluşturabilir.

  19. Kısa-iş öncelikli Planlama –Shortest-Job-First (SJF) • Başka bir mikroişlemci programlama yaklaşımı da kısa olan görevin öncelikli olması (shortest-job first, SFJ)’dir. • Bu yaklaşımda en kısa süreye sahip olan işlem mikroişlemciyi kullanabilir. • Eğer iki işlem aynı uzunlukta ise, bu durumda FCFS prensibine göre önce gelen işlem mikroişlemciyi kullanabilir. • SJF optimaldir – Bir işlem grubu için minimum ortalama bekleme süresi verir • Zorluk sonraki işlemci isteği uzunluğu bilmektir

  20. P3 P2 P4 P1 3 9 16 24 0 Kısa-iş öncelikli Planlama İşlem İşlem Süresi (Burst Time) P1 6 P2 8 P3 7 P4 3 • SJF planlama çizelgesi • Ortalama Bekleme Zamanı = (3 + 16 + 9 + 0) / 4 = 7

  21. Determining Length of Next CPU Burst • Can only estimate the length • Can be done by using the length of previous CPU bursts, using exponential averaging

  22. Prediction of the Length of the Next CPU Burst

  23. Examples of Exponential Averaging •  =0 • n+1 = n • Recent history does not count •  =1 • n+1 =  tn • Only the actual last CPU burst counts • If we expand the formula, we get: n+1 =  tn+(1 - ) tn-1+ … +(1 -  )j tn-j+ … +(1 -  )n +1 0 • Since both  and (1 - ) are less than or equal to 1, each successive term has less weight than its predecessor

  24. FCFS ile Karşılaştırma • FCFS:10.25 SJF:7

  25. Kısa-iş öncelikli Planlama • Kısa- iş öncelikli algoritması minimum ortalama bekleme zamanını vermektedir. Çünkü kısa işlem uzun olandan daha önce yapılmaktadır. Böylece kısa işlemin bekleme zamanının, uzun işlemin bekleme zamanından daha fazla azalması sağlanmaktadır. • Bu algoritmada gelecek işlemlerin uzunluğu bilmek oldukça zor olmaktadır. İşlem Süresinin tahmini için kullanılan yöntemler bulunmktadır.

  26. Kısa-iş öncelikli Planlama • Ayrıca SFJ preemptive ve nonpreemptive olabilmektedir. • Yeni bir işlem hazır durumdaki işlemler kuyruğuna geldiğinde bir seçim söz konusu olmaktadır. Eğer yeni gelen işlem daha kısa bir mikroişlemci zamanına sahipse preemmtive SFJ algoritması yeni gelen işleme mikroişlemcide bir yer ayırır ve onun yapılmasını sağlar. • Nonpreemptive prensibinde ise mikroişlemcinin yürüttüğü işlem bitene kadar, işlem kesilemez.

  27. Kısa-iş öncelikli Planlama (preemptive ) • Aşağıdaki işlemler verilen şu mikroişlemci zamanları ve sıralarıyla mikroişlemciye ulaşmış olsunlar: • İşlem Erişim zamanı Süre • P1 0 8 • P2 1 4 • P3 2 9 • P4 3 5 • Gelen işlemlerin yürütülmesi aşağıdaki sıra ve zaman aralıkları ile yapılmaktadır.

  28. Kısa-iş öncelikli Planlama (preemptive ) • P1 P2 P4 P1 P3 • 0 1 5 10 17 26 • P1, P2, P 3 ve P4 işlemlerinin preemptive özellik taşıyan SFJ algoritması ile sıralanması •  NONPREEMPTİVE P1, P2,P4, P3 • İşlem Erişim zamanı Süre • P1 0 8 • P2 1 4 • P3 2 9 • P4 3 5

  29. Kısa-iş öncelikli Planlama (preemptive ) • Ortalama bekleme zamanı ise: =6,5 msn’dir. Bu şekilde davranan sistem “preemptive” özelliğini taşımaktadır. • Bekleme süresi nonpreemptive bir sistem için 7,75 msn olmaktadır.

  30. P1 P3 P2 P4 0 3 7 8 12 16 Example of Non-Preemptive SJF Process Arrival TimeBurst Time P1 0.0 7 P2 2.0 4 P3 4.0 1 P4 5.0 4 • SJF (non-preemptive) • Average waiting time = (0 + 6 + 3 + 7)/4 = 4

  31. P1 P2 P3 P2 P4 P1 11 16 0 2 4 5 7 Example of Preemptive SJF Process Arrival TimeBurst Time P1 0.0 7 P2 2.0 4 P3 4.0 1 P4 5.0 4 • SJF (preemptive, SRJF) • Average waiting time = (9 + 1 + 0 +2)/4 = 3

  32. Öncelikli (Priority) Planlama • Her işlemin sahip olduğu bir öncelik değeri mevcuttur. Bu programlama prensibine göre de, en yüksek önceliğe sahip işlem mikroişlemcide önce yapılır. Eğer işlemler eşit önceliğe sahiplerse, önce gelen işlem daha önce yapılır. • SJF algoritması aslında öncelikli planlama algoritmasıdır. Öncelik değer, işlem zamanının tersi ile elde edilmektedir. • Öncelikler genelde belli sayı aralıklarında olmaktadır; örneğin 0’den 7’ye, 0’dan 400’e kadar. Fakat burada küçük sayının az öncelik olmasını gerektiren bir zorunluluk yoktur, bazı sistemlerde “0” en fazla öncelik için kullanılabilmektedir.

  33. Öncelikli (Priority) Planlama • Örnek olarak aşağıda verilen işlemleri ve özelliklerini ele alalım : • (Düşük değer yüksek öncelik) • İşlem Süresi Öncelik • P1 10 3 • P2 1 1 • P3 2 4 • P4 1 5 • P5 5 2 • Öncelik programlaması kullanıldığında işlem sırası aşağıdaki gibi olmaktadır. • Ortalama bekleme zamanı ise 8,2 msn olmaktadır.

  34. Öncelikli (Priority) Planlama • Öncelik programlaması preemptive ve nonpreemptive olabilmektedir. Preemptive öncelik programlaması ile çalışan bir sistemde; yeni işlem mikroişlemcide hazır durumda bekleyen işlemler kuyruğuna ulaştığında, yeni gelen işlemin önceliği o anda yürütülen işlem ile karşılaştırılır. • Yeni gelen işlemin önceliği yürütülen işlemin önceliğinden fazla ise, yeni gelen işlem için mikroişlemcide yer ayrılır ve işlemin yürütülmesi sağlanır. • Nonpreemptive bir sistemde ise yeni gelen işlem mikroişlemcide bekleyen işlem kuyruğunun en sonuna yerleştirilir. • Problem  Starvation – low priority processes may never execute • Solution  Aging – as time progresses increase the priority of the process

  35. Round Robin (RR) • Round- robin algoritması zaman paylaşımlı sistemler için tasarlanmıştır. Robin- round algoritması FCFS algoritmasına benzemektedir, ama robin- round için bir zaman aralığı tanımlanmıştır, bu zaman aralığı 10 ile 100 msn arasında değişmekterdir. • Mikroişlemci programlayıcısı hazır durumdaki işlemleri zaman aralığına bağlı olarak mikroişlemcide yürütür. • RR algoritmasını uygulayabilmek için hazır durumdaki işlem sırası FIFO algoritmasına göre sıralanır. • Yani işlemler de hazır durumdaki sıraya eklenir. Mikroişlemci programlayıcısı hazır durumdaki sıradan ilk işlemi alır ve zamanlayıcının 1 zaman aralığı (time quantum) sonunda kesme göndermesi sağlanır.

  36. Round Robin (RR) • İki olayın olma ihtimali vardır. • İşlemin süresi zaman aralığından daha az olabilir. Bu durumda işlem kendisi mikroişlemciyi bırakacak ve mikroişlemci hazır durumdaki sıradan bir sonraki işlemi yürütmek üzere alacaktır. • Diğer durumda ise, yürütülen işlem zaman aralığından daha büyük bir süreye sahip olabilir. • Zaman aralığı dolduğunda, zamanlayıcı işletim sistemine bir kesme gönderir ve yürütülmek olan işlem sıranın sonuna gönderilir. • Bu durumda mikroişlemci programlayıcısı hazır durumdaki sıradan bir sonraki işlemi yürütmek üzere alır.

  37. P1 P2 P3 P1 P1 P1 P1 P1 0 10 14 18 22 26 30 4 7 RR Örneği Time Quantum = 4 İşlemSüre (Burst Time) P1 24 P2 3 P3 3 • Gantt Şeması • P1 için bekleme(10-4)=6 , P2=4 , P3=7 bekleme süresine sahiptir. • Ortalama bekleme zamanı= 17/3=5.66

  38. Time Quantum ve Context Switch

  39. Turnaround Zamanı, Time Quantum İlişkisi • Tek bir time-quantumda işlemin tamamlanması en ideal durumdur. Küçük time-quantum da çok fazla içerik değişimi de yapılmaktadır. • Çok uzun time-quantum belirlendiğinde ise FCFS yöntemi gibi planlama yapılmaktadır. • Genel bir yaklaşımla, işlemlerin %80 inin süresi time quantumdan daha kısa olmalıdır.

  40. Çok Seviyeli Kuyruk (Multilevel Queue) • Hazır kuyruk iki parçaya ayrılmıştır:Önplan: foreground (interactive)Arkaplan: background (batch) • Her kuyruğun kendi sıralama yöntemi bulunmaktadır. • Önplan ..foreground – RR • Arkaplan..background – FCFS • Sıralar arasında da planlama yapılmalıdır: • Sabit öncelikli planlama (Fixed priority scheduling) (Örneğin önce arkaplandaki işelemleri yapi sonra önplandakileri yap.) • Bu durumda starvation problemi ortaya çıkabilir. • Time slice – Her kuyruk işlemlerini planlamak için belli bir CPU zamanını alır (Örneğin 80% to foreground in RR, 20% to background in FCFS )

  41. Çok Seviyeli Kuyruk (Multilevel Queue)

  42. Çok Seviyeli Kuyruk (Multilevel Queue) • Çok seviyeli sıra programlamasında hazır durumdaki işlem sırası farklı gruplara ayrılmıştır. • Yani hazır durumdaki sıra bir tane değildir, farklı özelliklere sahip işlem sıraları mevcuttur. • Her işlem bu sırlardan birine sürekli olarak dahil olmaktadır. • İşlemin hangi sıraya dahil olacağında işlemin öncelik değeri, büyüklüğü, işlem tipi gibi özellikleri etkili olmaktadır. • İşlem sıralarının da kendi aralarında öncelik durumları vardır. • Her sıra düşük öncelikli sıraya göre mutlak bir önceliğe sahiptir. • Sistem preemptive olarak çalışmaktadır. Örneğin interaktif bir işlem, grup işlemi yürütülürken mikroişlemciye gelirse interaktif işlemin yapılması sağlanır.

  43. Çok Seviyeli Geri Beslemeli Kuyruk (Multilevel Feedback Queue) • Çok seviyeli sıra programlamasında işlemler sürekli olarak bir sırada bulunmaktadırlar ve sıralar arasında yer değiştirme olayı olmamaktadır. • Çok seviyeli geribeslemeli sıra programlamasında ise işlemler farklı sıralar arasında hareket edebilme, yer değiştirebilme özelliğine sahiptirler. • Eğer mikroişlemciyi çok meşgul edecek uzun süreli bir işlem varsa, bu işlem düşük öncelikli b ir sıraya geçirilebilir. • Ayrıca düşük öncelikli bir sırada çok beklemesi gerekecek bir işlem de yüksek öncelikli bir sıraya geçirilebilir

  44. Çok Seviyeli Geri Beslemeli Kuyruk (Multilevel Feedback Queue) • Bu prensiple çalışan sistemler aşağıdaki parametrelere göre tanımlanırlar: • Kuyruk adedi • Her sıranın planlama algoritması • Bir işlemin daha yüksek öncelikli sıraya taşınmasında kullanılan metot • Bir işlemin daha düşük öncelikli sıraya taşınmasında kullanılan metot • İşlemin yürütülmesi sırasında hangi sırada yer alacağına karar veren metot

  45. Örnek: Multilevel Feedback Queue • Three queues: • Q0 – RR with time quantum 8 milliseconds • Q1 – RR time quantum 16 milliseconds • Q2 – FCFS • Scheduling • A new job enters queue Q0which is servedFCFS. When it gains CPU, job receives 8 milliseconds. If it does not finish in 8 milliseconds, job is moved to queue Q1. • At Q1 job is again served FCFS and receives 16 additional milliseconds. If it still does not complete, it is preempted and moved to queue Q2.

  46. Çok Seviyeli Geri Beslemeli Kuyruk (Multilevel Feedback Queue)

  47. Operating System Examples • Solaris scheduling • Windows XP scheduling • Linux scheduling

  48. Multiple-Processor Scheduling • Multiple processors ==> divide load among them • More complex than single CPU scheduling • How to divide load? • Asymmetric multiprocessor • One master processor does the scheduling for others • Symmetric multiprocessor (SMP) • Each processor runs its own scheduler • One common ready queue for all processors, or one ready queue for each • Win XP, Linux, Solaris, Mac OS X support SMP
