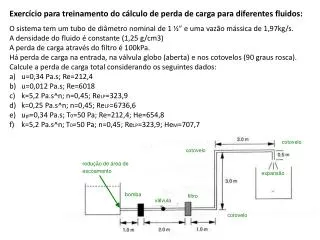

Exercício para treinamento do cálculo de perda de carga para diferentes fluidos:

  • O sistema tem um tubo de diâmetro nominal de 1 ½” e uma vazão mássica de 1,97kg/s. A densidade do fluido é constante (1,25 g/cm3)
  • A perda de carga através do filtro é 100kPa. Há perda de carga na entrada, na válvula globo (aberta) e nos cotovelos (90 graus rosca). Calcule a perda de carga total considerando os seguintes dados:
  • u=0,34 Pa.s; Re=212,4
  • u=0,012 Pa.s; Re=6018
  • k=5,2 Pa.s^n; n=0,45; ReLP=323,9
  • k=0,25 Pa.s^n; n=0,45; ReLP=6736,6
  • upl=0,34 Pa.s; T0=50 Pa; Re=212,4; He=654,8
  • k=5,2 Pa.s^n; T0=50 Pa; n=0,45; ReLP=323,9; HeM=707,7

cotovelo

cotovelo

redução de área de escoamento

expansão

bomba

filtro

válvula

cotovelo
