  1. SONLU DURUM OTOMATLARI Yılmaz Kılıçaslan

  2. Sunum Planı • Kısa Tarihçe • Sonlu Durum Otomatlarına Formel Olmayan Giriş • DeterministikSonlu Durum Otomatı • Deterministik Olmayan Sonlu Durum Otomatı • Boş Geçişli Sonlu Durum Otomatı • Çift Yönlü Sonlu Durum Otomatı • Eş Güçte Sonlu Durum Otomatları

  3. Kısa Tarihçe • 1930’lar – Turing Makinesi – Karar Problemi • 1940’lar • 1950’ler • 1960’lar – ‘Tractability’ Problemi Sonlu Durum Otomatları Formel Gramerler

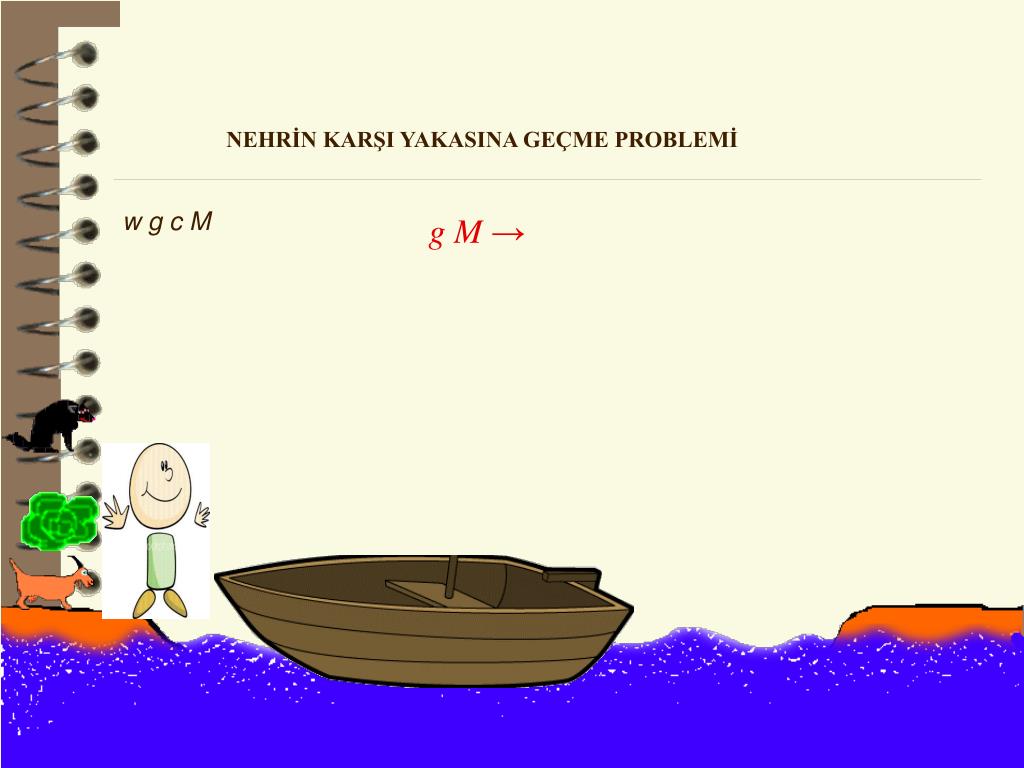

  4. NEHRİN KARŞI YAKASINA GEÇME PROBLEMİ w g c M g M →

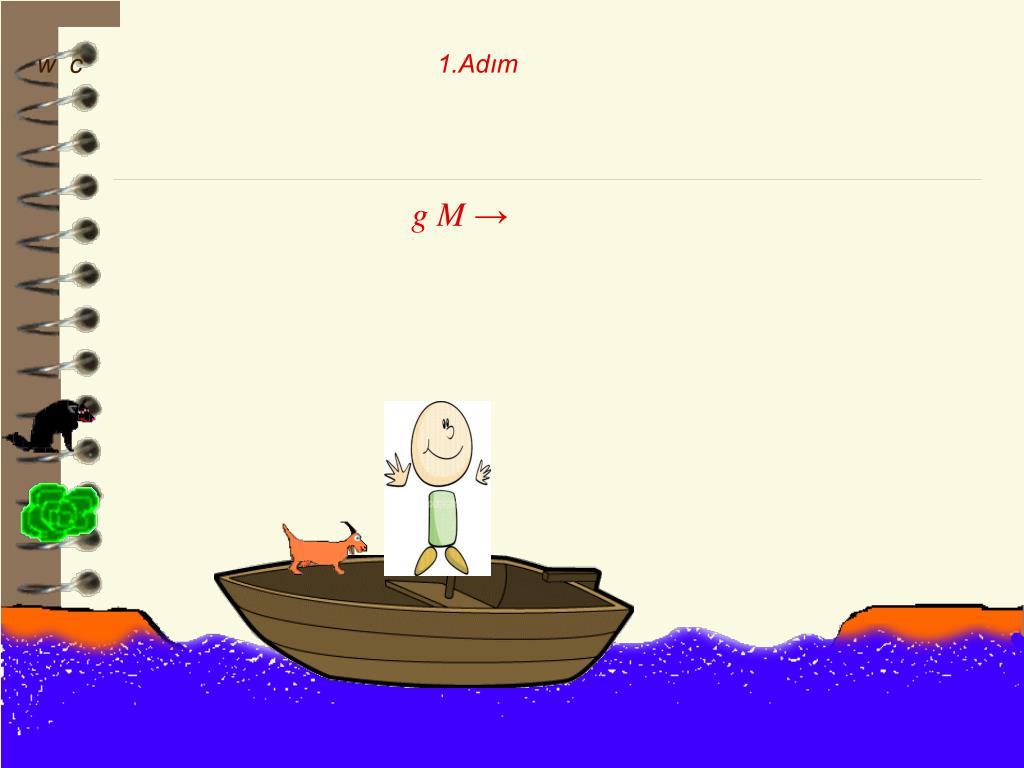

  5. w c 1.Adım g M →

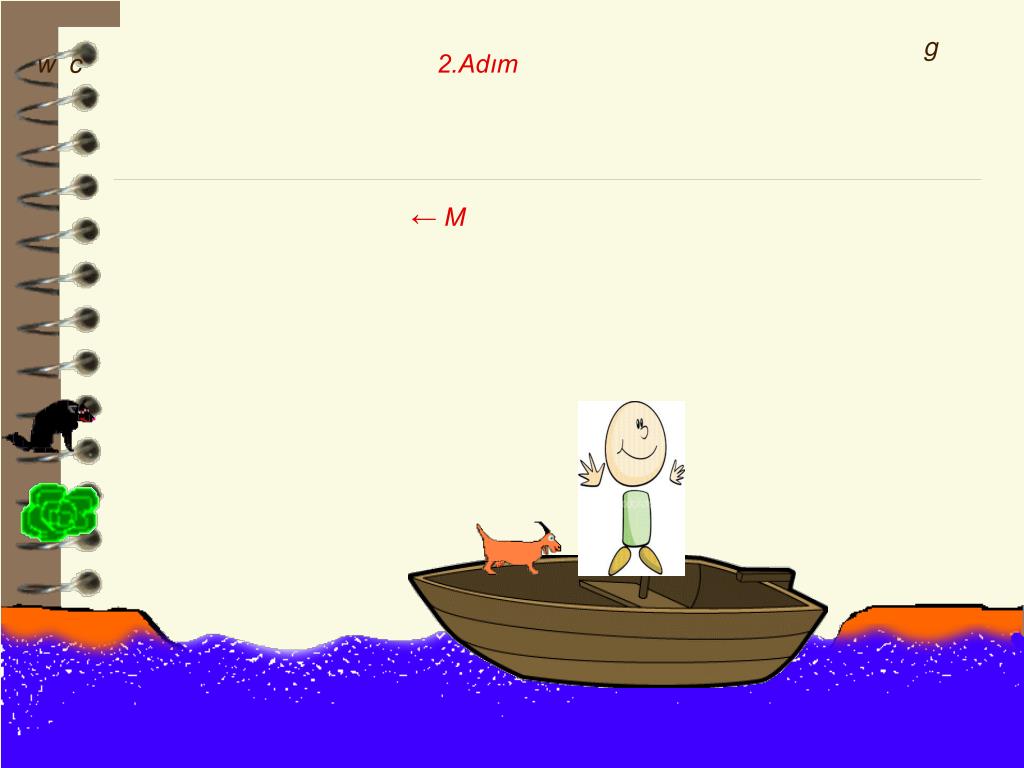

  6. g w c 2.Adım ← M

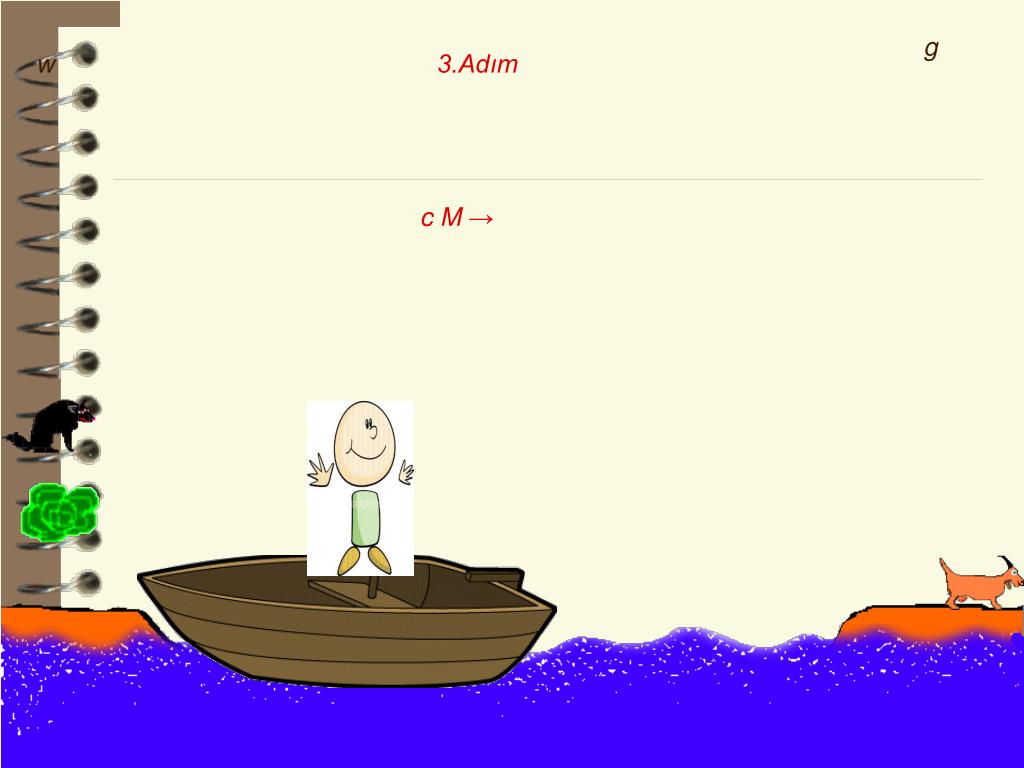

  7. g w 3.Adım c M →

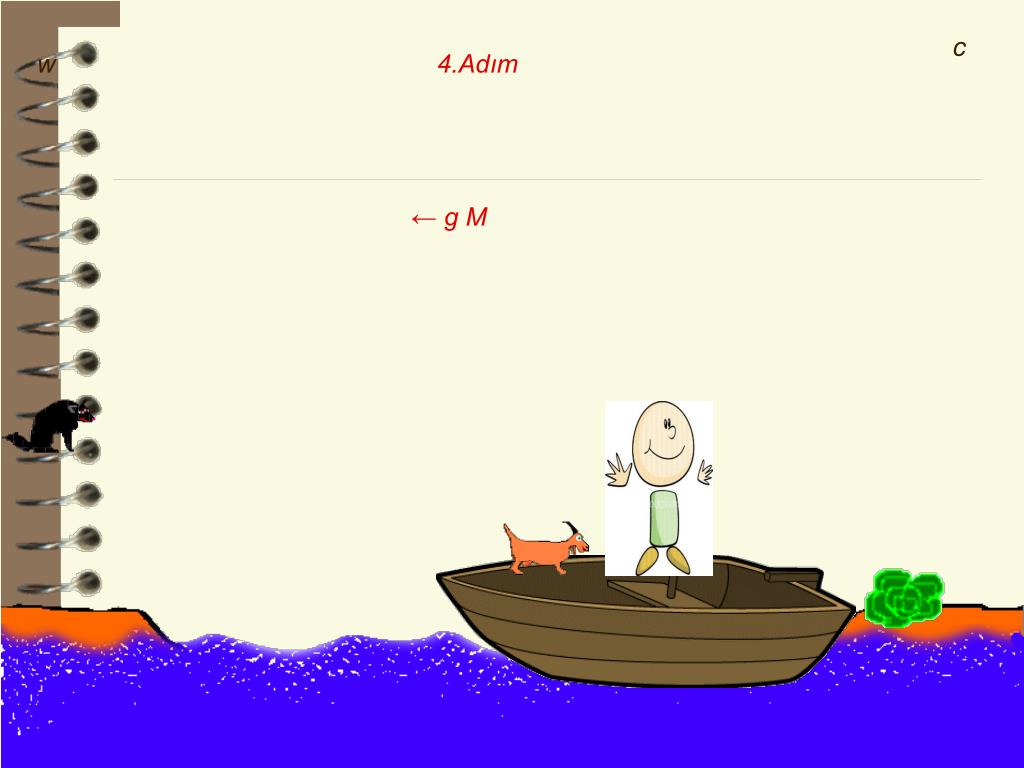

  8. c w 4.Adım ← g M

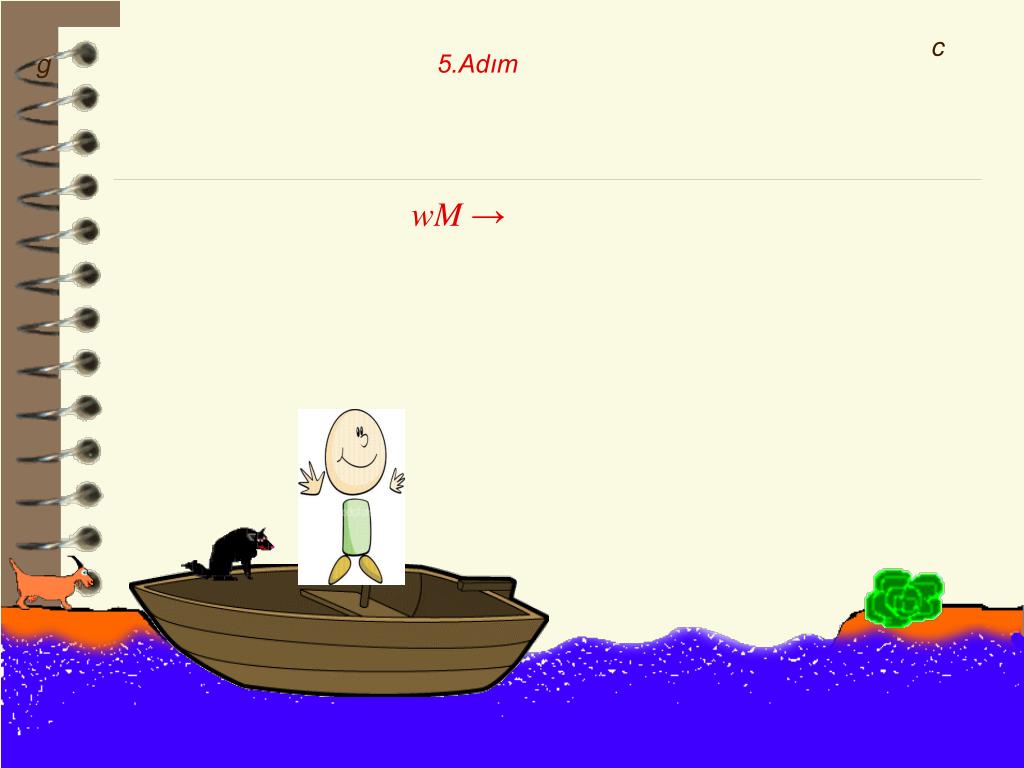

  9. c g 5.Adım wM →

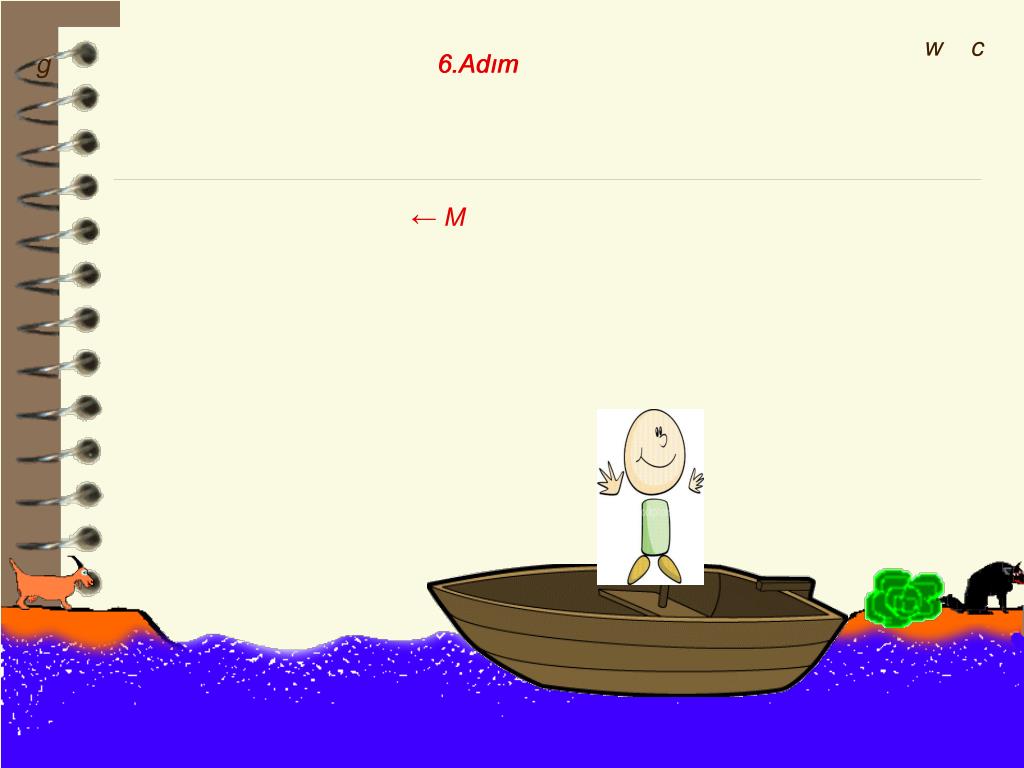

  10. w c g 6.Adım 6.Adım ← M

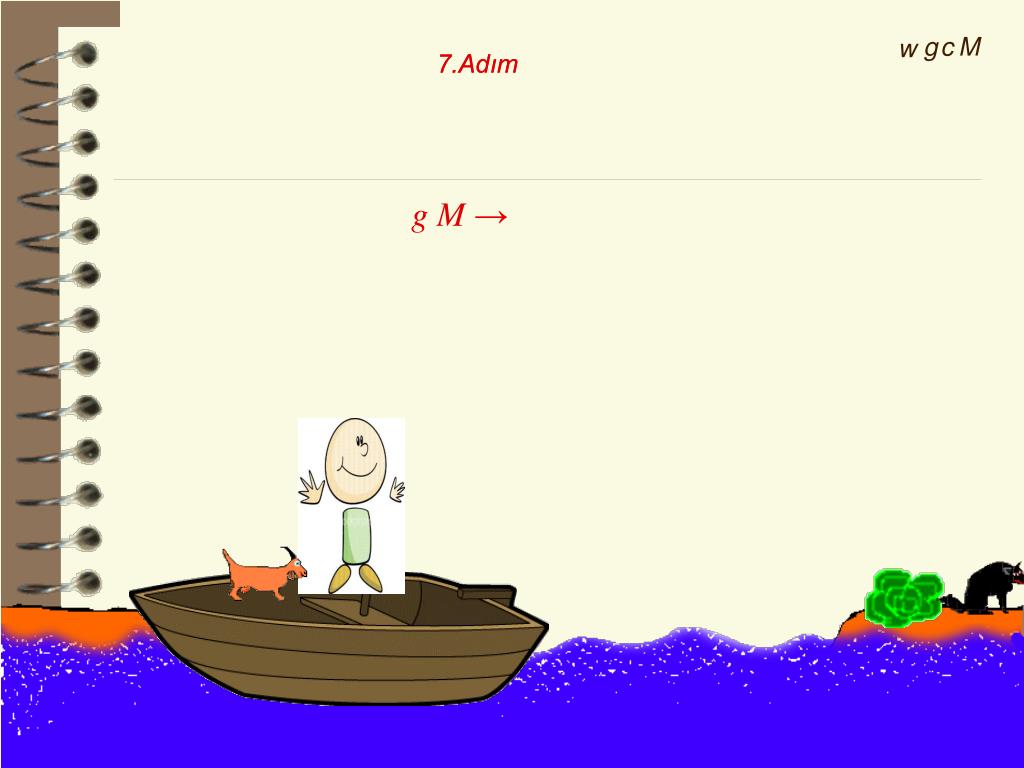

  11. g c M w 7.Adım 7.Adım g M →

  12. c m m g Start MWGC-Ø WC-GM MWC-G m g c w c w C-MWG W-CMG g g g g CMG-W WMG-C c w g c w m Ø-MWGC GM-WC G-MWC m w g g

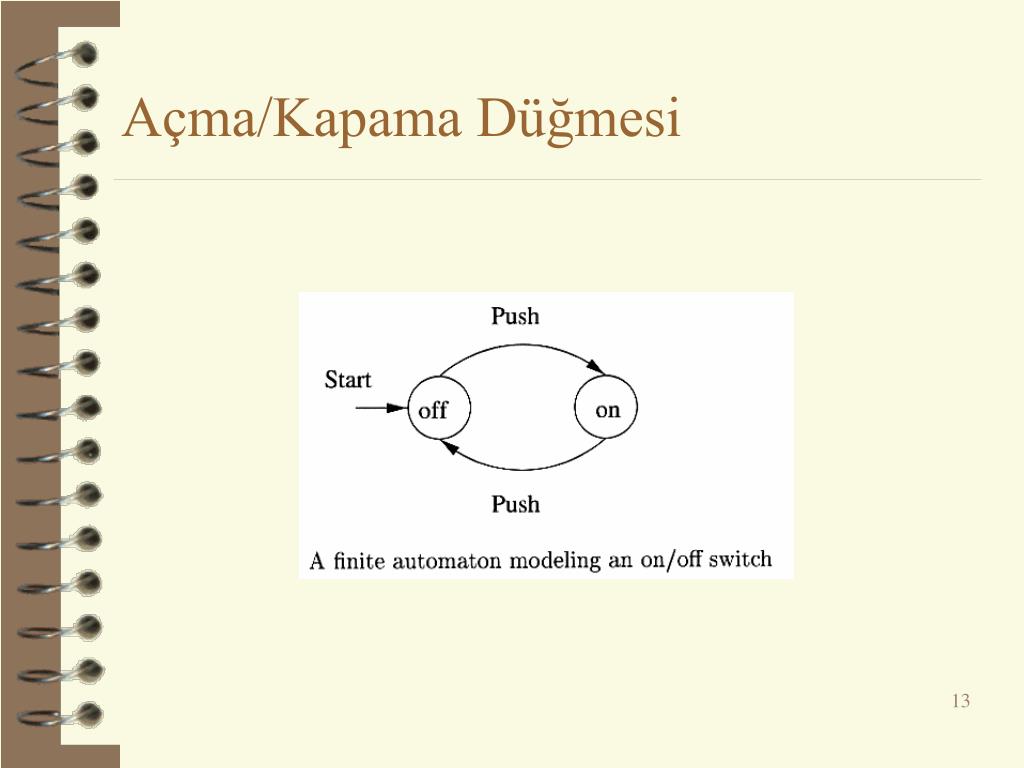

  13. Açma/Kapama Düğmesi

  14. ‘then’ Sözcüğünün Tanınması

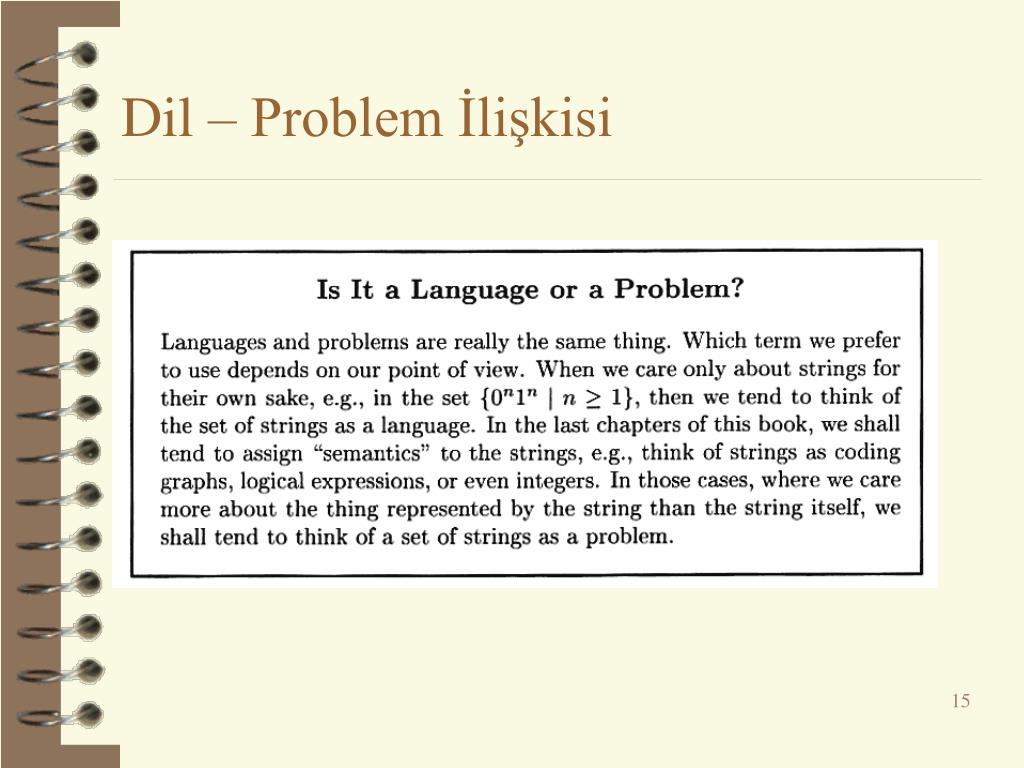

  15. Dil – Problem İlişkisi

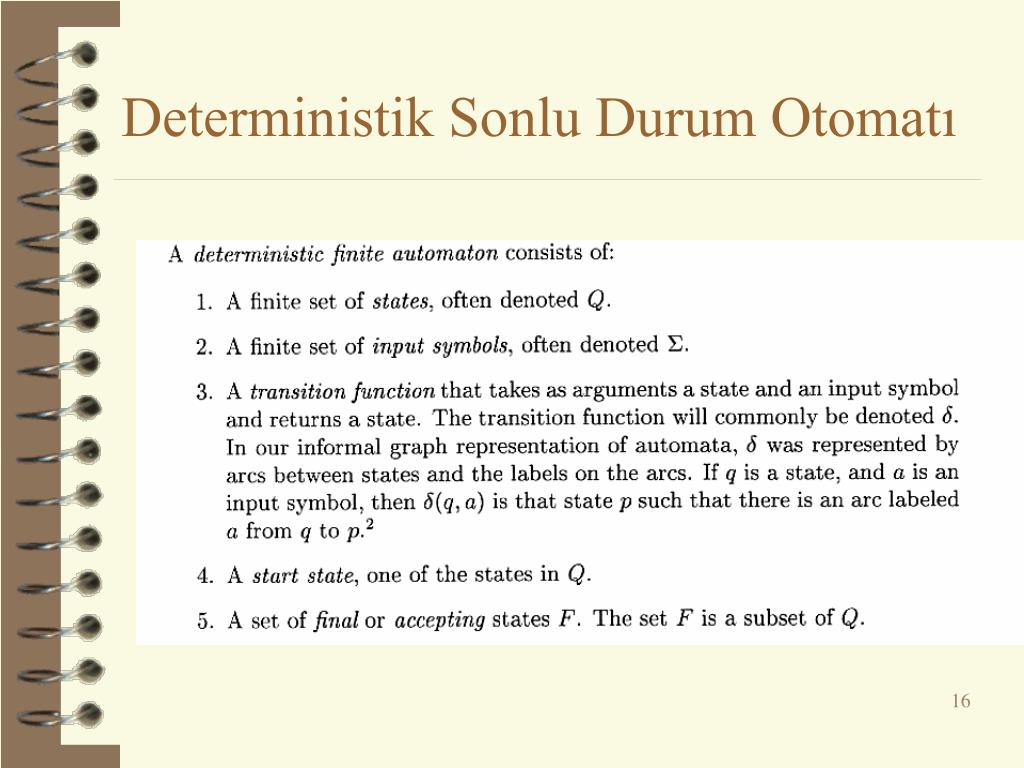

  16. Deterministik Sonlu Durum Otomatı

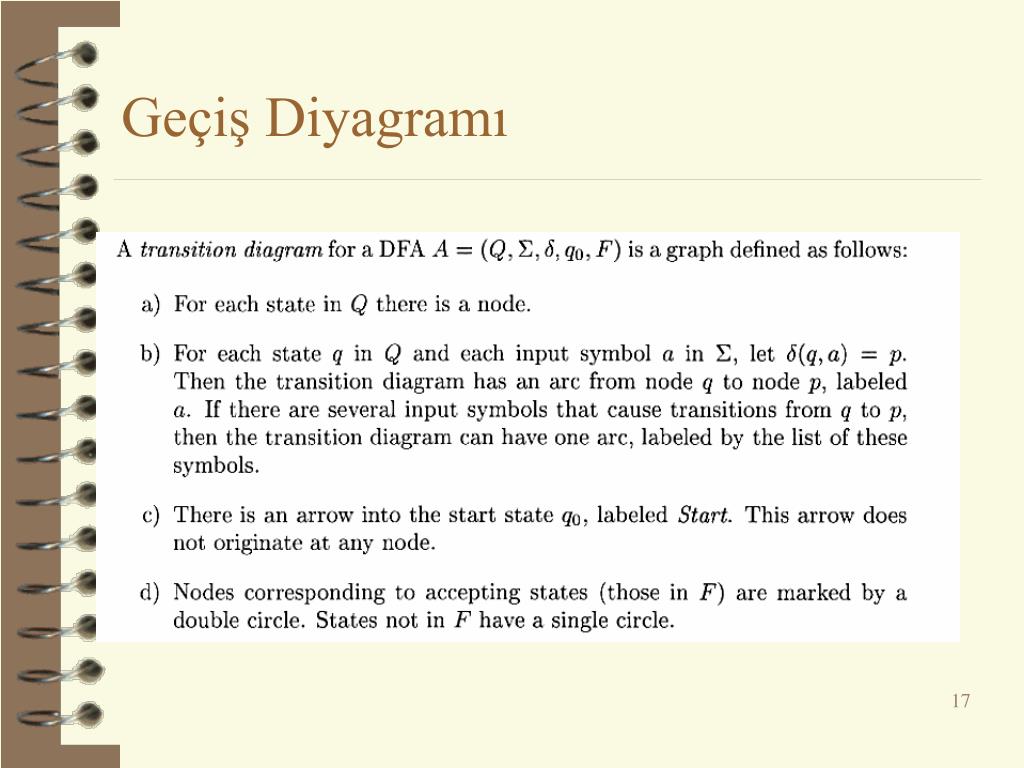

  17. Geçiş Diyagramı

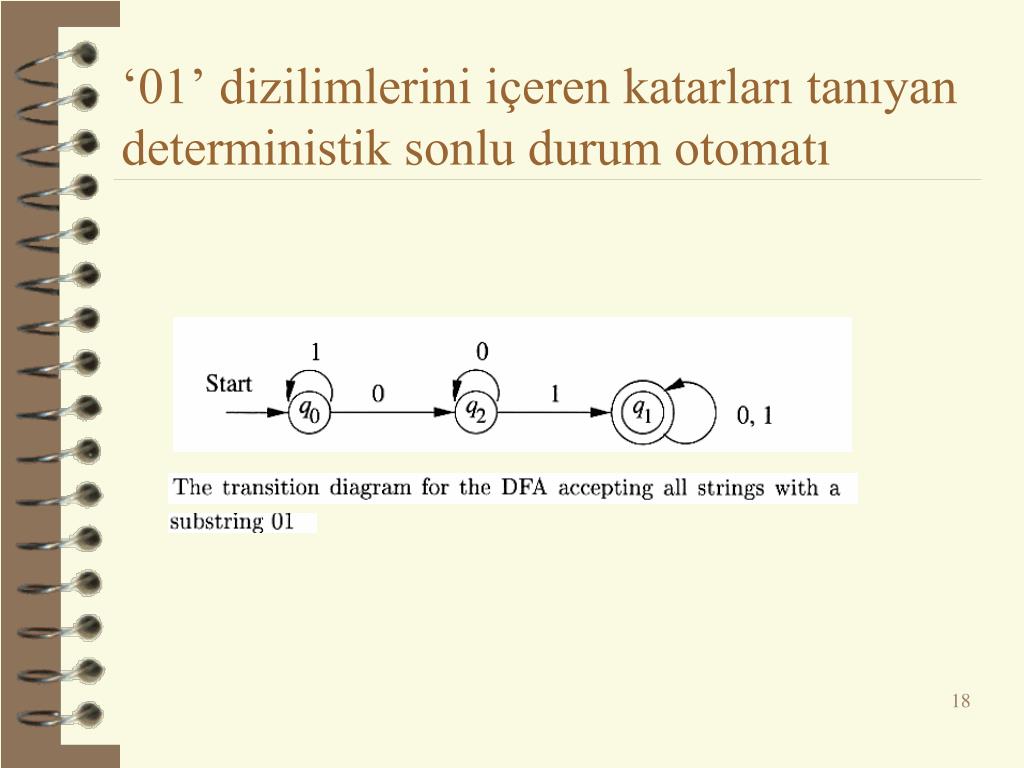

  18. ‘01’ dizilimlerini içeren katarları tanıyan deterministik sonlu durum otomatı

  19. Çift sayıda 0 ve çift sayıda 1 içeren sembol katarlarını tanıyan otomat

  20. Deterministik Olmayan Sonlu Durum Otomatları

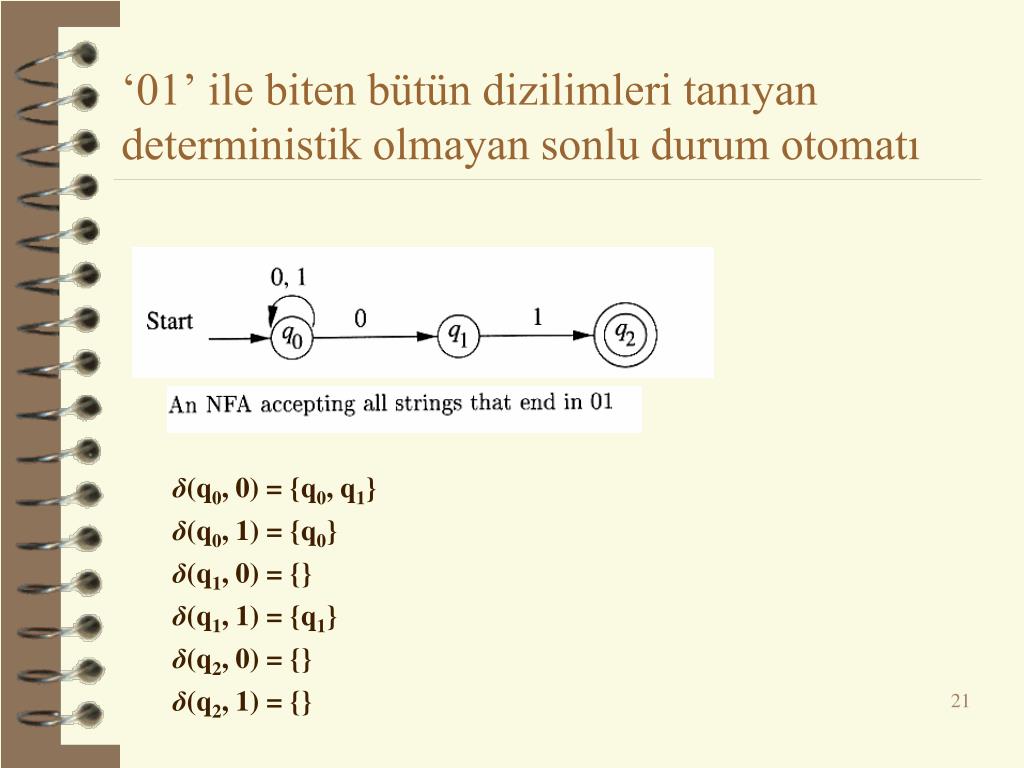

  21. ‘01’ ile biten bütün dizilimleri tanıyan deterministik olmayan sonlu durum otomatı δ(q0, 0) = {q0, q1} δ(q0, 1) = {q0} δ(q1, 0) = {} δ(q1, 1) = {q1} δ(q2, 0) = {} δ(q2, 1) = {}

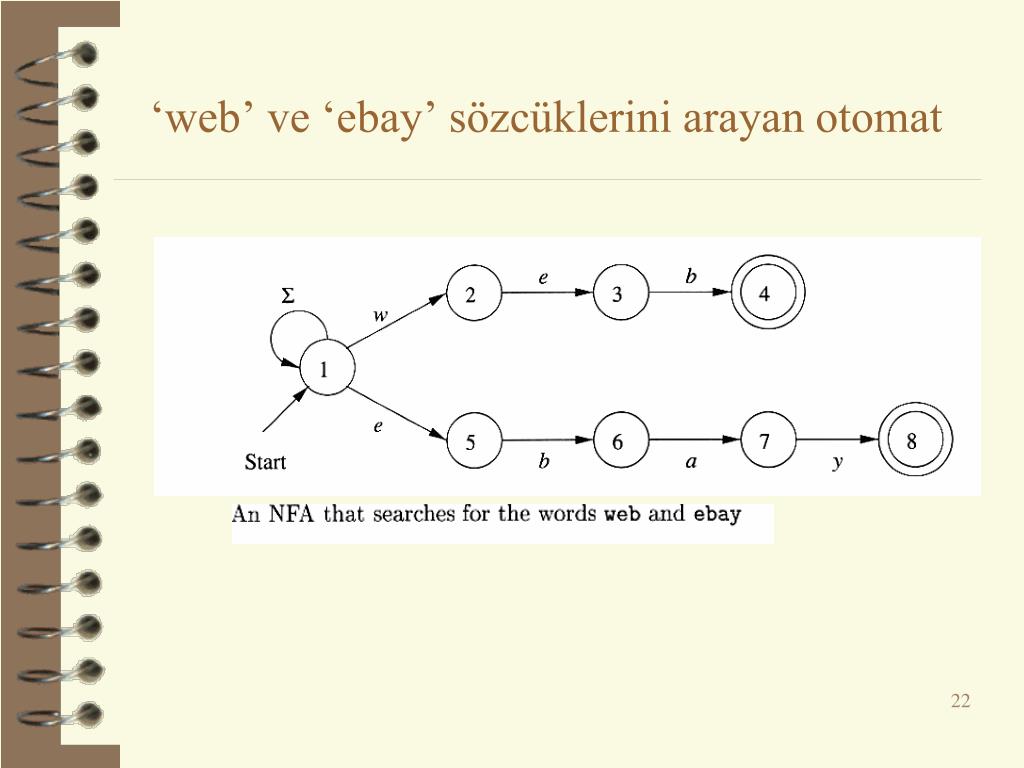

  22. ‘web’ ve ‘ebay’ sözcüklerini arayan otomat

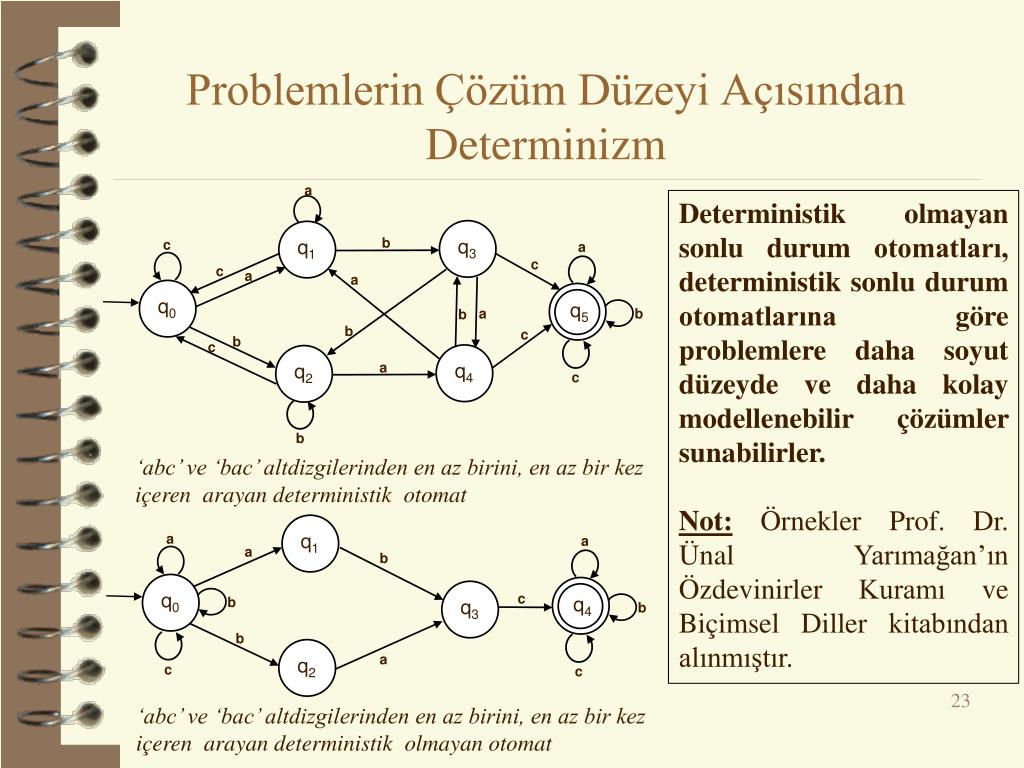

  23. Problemlerin Çözüm Düzeyi Açısından Determinizm a • Deterministik olmayan sonlu durum otomatları, deterministik sonlu durum otomatlarına göre problemlere daha soyut düzeyde ve daha kolay modellenebilir çözümler sunabilirler. • Not: Örnekler Prof. Dr. Ünal Yarımağan’ın Özdevinirler Kuramı ve Biçimsel Diller kitabından alınmıştır. q3 q1 b c a c c a a q0 q5 b a b b c b c q4 q2 a c b ‘abc’ ve ‘bac’ altdizgilerinden en az birini, en az bir kez içeren arayan deterministik otomat q1 a a a b q0 q3 c q4 b b b q2 a c c ‘abc’ ve ‘bac’ altdizgilerinden en az birini, en az bir kez içeren arayan deterministik olmayan otomat

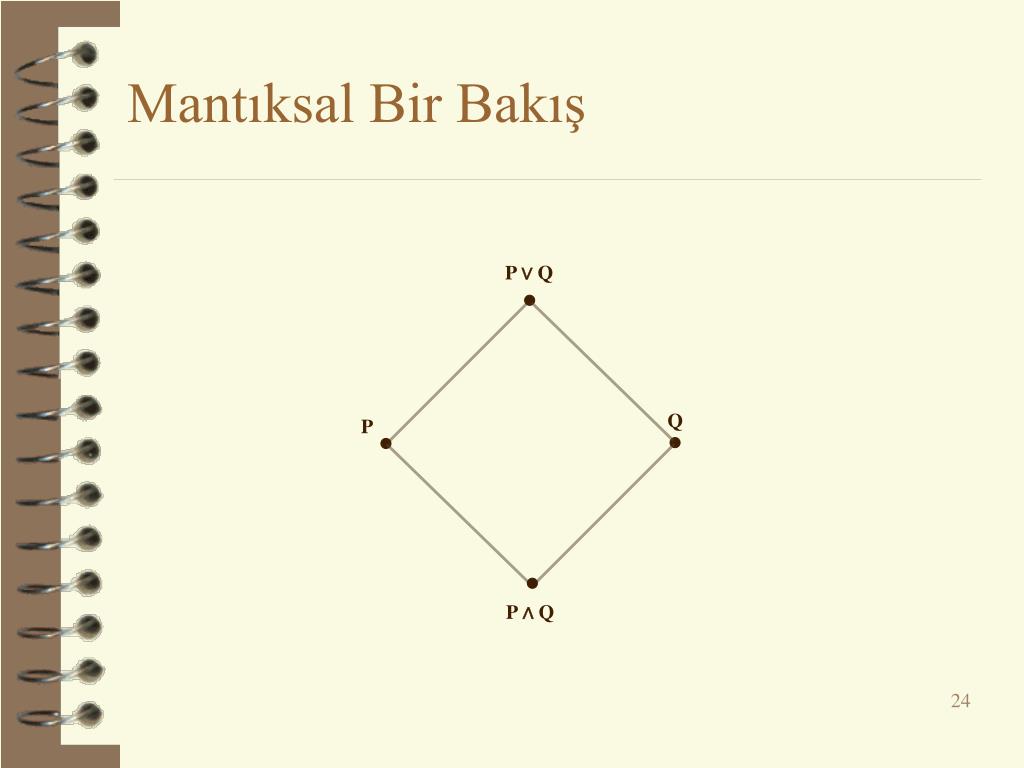

  24. Mantıksal Bir Bakış P ∨ Q Q P P ∧ Q

  25. Mantıksal Bir Bakışs P ∨ Q∨R P ∨ Q Q∨ R P ∨ R Q P R P ∧ Q∧R

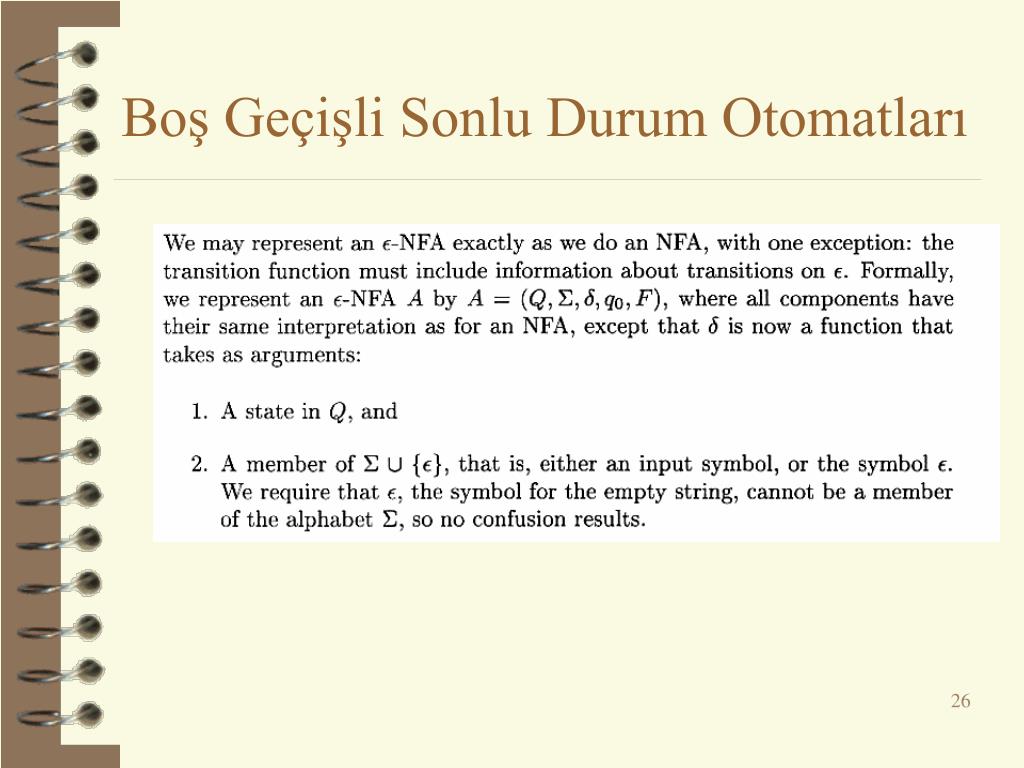

  26. Boş Geçişli Sonlu Durum Otomatları

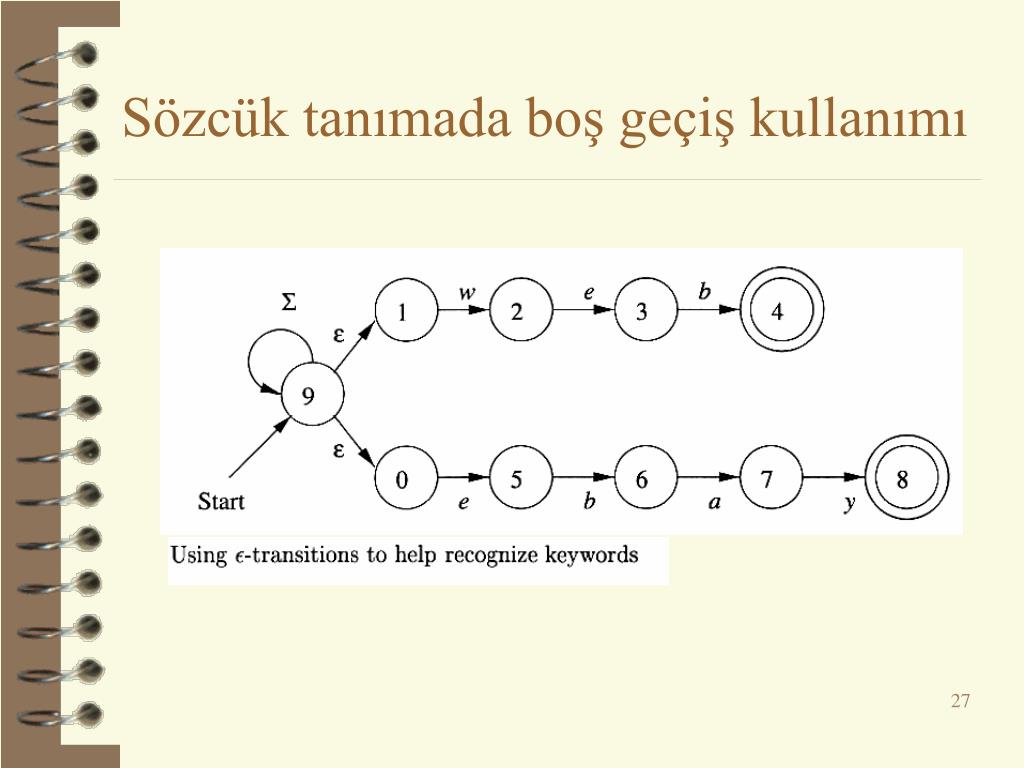

  27. Sözcük tanımada boş geçiş kullanımı

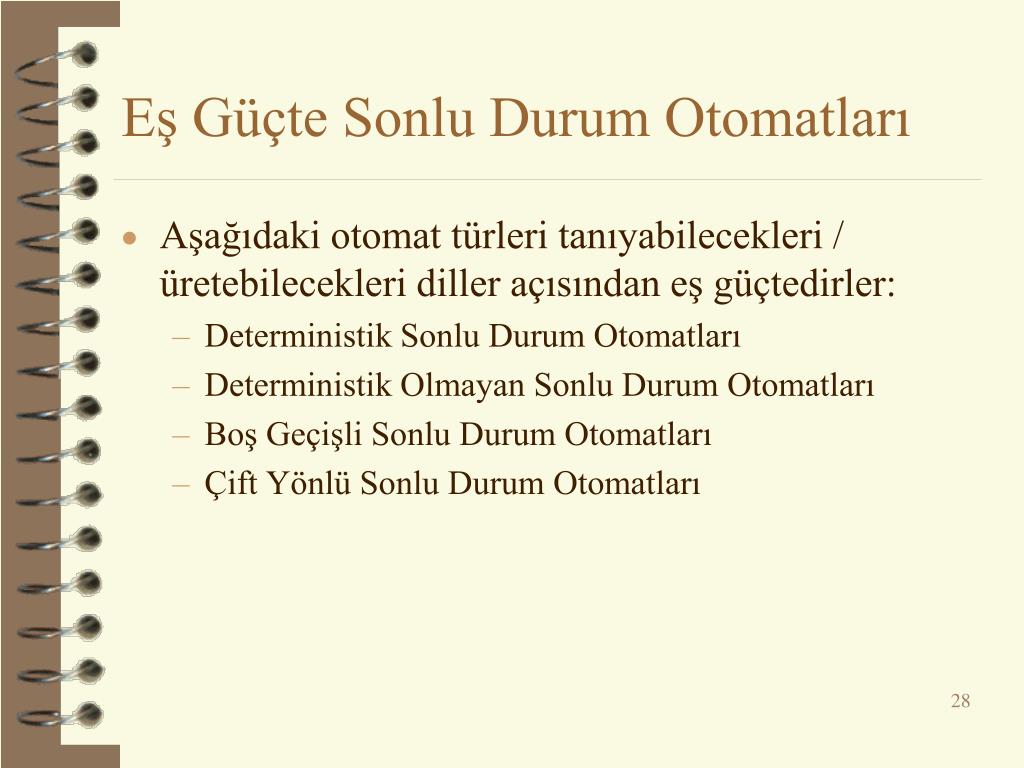

  28. Eş Güçte Sonlu Durum Otomatları • Aşağıdaki otomat türleri tanıyabilecekleri / üretebilecekleri diller açısından eş güçtedirler: • Deterministik Sonlu Durum Otomatları • Deterministik Olmayan Sonlu Durum Otomatları • Boş Geçişli Sonlu Durum Otomatları • Çift Yönlü Sonlu Durum Otomatları

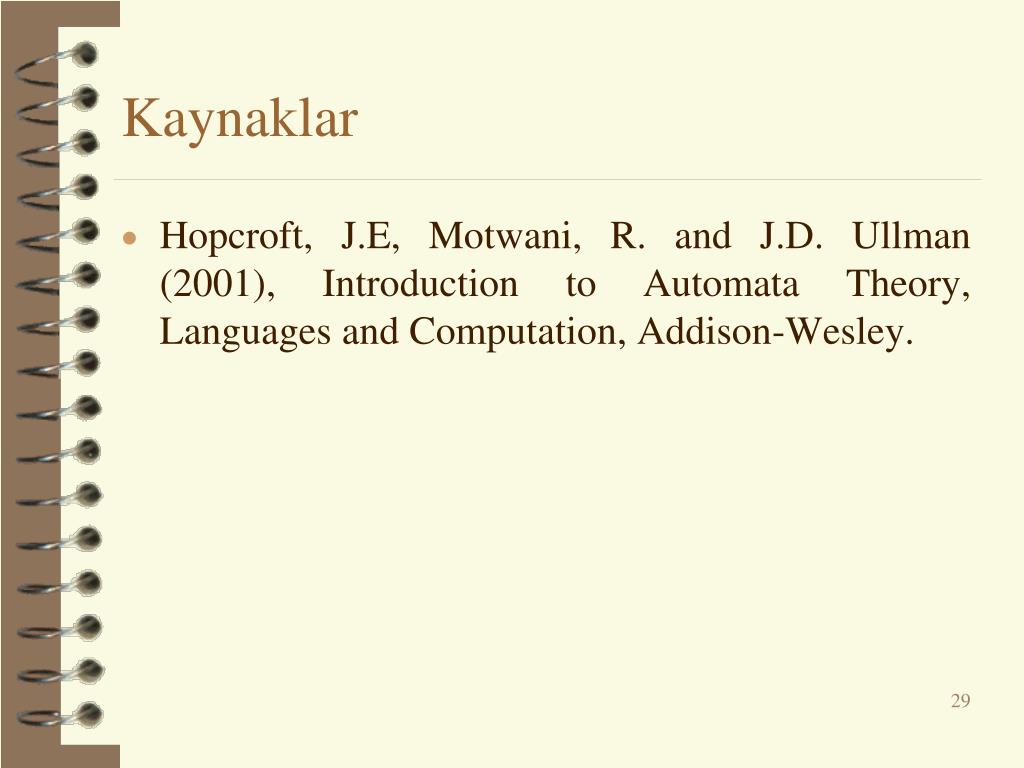

  29. Kaynaklar • Hopcroft, J.E, Motwani, R. and J.D. Ullman (2001), Introduction to Automata Theory, Languages and Computation, Addison-Wesley.
