1. CODIFICACIÓN DE DATOSMULTIPLEXACIÓN DE DATOSCONMUTACIÓN DE PAQUETESTIPOS DE MODULACIÓN T E L E P R O C E S O S

2. CODIFICACIÓN DE DATOS Es el proceso de conversión de un sistema de datos de origen a otro sistema de datos de destino. Un caso muy particular es la codificación digital, la cual consiste en la traducción de los valores de tensión eléctrica analógicos que ya han sido cuantificados (ponderados) al sistema binario, mediante códigos y procedimientos preestablecidos. La señal analógica va a quedar transformada en un tren de pulsos de señal digital (sucesión de ceros y unos). T E L E P R O C E S O S

3. CODIFICACIÓN DE DATOS T E L E P R O C E S O S Muestreo: El muestreo consiste en el proceso de conversión de señales continuas a señales discretas en el tiempo. Este proceso se realiza mediante mediciones de la señal en momentos periódicos del tiempo en un ciclo de onda. Cuantificación:Convierte una sucesión de muestras de amplitud continua en una sucesión de valores discretos preestablecidos según el código utilizado. Se mide el nivel de tensión de cada una de las muestras y se les atribuye un valor finito (discreto) de amplitud, seleccionado por aproximación dentro de un margen de niveles previamente fijado.

4. CODIFICACIÓN DE DATOS T E L E P R O C E S O S Codificación: Es la traducción de los valores de tensión analógicos que ya han sido cuantificados al sistema binario, mediante códigos preestablecidos, transformando la señal analógica en una señal digital (sucesión de ceros y unos). El resultado es un sistema binario que está basado en el álgebra de boole.

5. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S Multiplexación:es la combinación de varios medios de transmisión para transmitir de manera simultánea la información (voz, dato y video) por un solo medio de transmisión a través del uso de un dispositivo físico llamado multiplexor. 1 1 4 4 1 1 6 6 5 5 3 3 2 2 2 2 3 3 Multiplexación por división de frecuencia (FDM-FDMA):utilizada generalmente en sistemas de transmisión analógicos y convierte en varios canales a un ancho de banda determinado, asignado una frecuencia a cada canal permitiendo la transmisión simultánea por un mismo medio de transmisión (Ejemplo: Sistemas de radio AM, FM, Trunking). Es conocida como tecnología de 1era generación (1G) 4 4 5 5 6 6

6. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S

7. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S Multiplexación por división de tiempo (TDM-TDMA):es una tecnología inalámbrica de segunda generación (2G) que brinda servicios de alta calidad de voz y datos. TDMA es una tecnología digital o "PCS" que también se conoce como ANSI-136 ó IS-136, por las normas que definen sus características. TDMA divide un único canal de radiofrecuencia en seis ranuras de tiempo. A cada persona que hace una llamada se le asigna una ranura de tiempo específica para la transmisión, lo que hace posible que varios usuarios utilicen un mismo canal simultáneamente sin interferir entre sí.

8. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S

9. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S Multiplexación por división de código (CDM-CDMA):CDMA usa una tecnología de Espectro Ensanchado, es decir  la información se extiende sobre un ancho de banda muyo mayor que el original, conteniendo una señal (código) identificativa.

10. MULTIPLEXACIÓN DE DATOS T E L E P R O C E S O S

11. CONMUTACIÓN DE PAQUETES Paquete de red o datos:Un paquete de datos es una unidad fundamental de transporte de información en todas las redes de comunicaciones existentes. Está generalmente compuesto de tres elementos: una cabecera (headers) que contiene generalmente la información necesaria para trasladar el paquete desde el emisor hasta el receptor, el área de datos (payload ) que contiene los datos que se desean trasladar, y la cola (trailer), que comúnmente incluye código de detección de errores. T E L E P R O C E S O S

12. CONMUTACIÓN DE PAQUETES Conmutación de paquetes (Packet Switching):Establecimiento por parte de una red de comunicaciones, de un intercambio de bloques de información (o “paquetes”) con un tamaño específico entre dos puntos, un emisor y un receptor. En el origen, extremo emisor, la información se divide en “paquetes” a los cuales se les indica la dirección del destinatario. Esto es, cada paquete contiene, además de datos, un encabezado con información de control (prioridad y direcciones de origen y destino). T E L E P R O C E S O S

13. CONMUTACIÓN DE PAQUETES Para la utilización de la conmutación de paquetes se han definido dos tipos de técnicas: los datagramas y los circuitos virtuales. T E L E P R O C E S O S • Datagramas: • Internet es una red de datagramas. • En Internet existen 2 tendencias: orientado a conexión y no orientado a conexión. • En el caso orientado a conexión, el protocolo utilizado para transporte es TCP. • En el caso no orientado a conexión, el protocolo utilizado para transporte es UDP. • TCP garantiza que todos los datos lleguen correctamente y en orden. • UDP no tiene ninguna garantía. • No todos los paquetes siguen una misma ruta. • Un paquete se puede destruir en el camino, cuya recuperación es responsabilidad de la estación de origen (esto da a entender que el resto de paquetes están intactos).

14. CONMUTACIÓN DE PAQUETES • Circuitos virtuales: • Son los más usados. • La ruta no es dedicada (un único enlace entre dos nodos se puede compartir dinámicamente en el tiempo por varios paquetes). • Previo a la transmisión se establece la ruta previa por medio de paquetes de petición de llamada, terminando la comunicación con un paquete de liberación de llamada. • Cada paquete tiene un identificador de circuito virtual en lugar de la dirección del destino. • Los paquetes se recibirán en el mismo orden en que fueron enviados T E L E P R O C E S O S

15. MEDIOS GUIADOS Cable coaxial:Es el medio utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. T E L E P R O C E S O S • El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado, por esto hubo un tiempo que fue el más usado. • La mayoría de los cables coaxiales tienen una impedancia característica de 50, 52, 75, o 93 ohmios. • Ancho de banda máximo teórico de 10 Mbps. • Actualmente es utilizado en redes urbanas de Tv por cable, líneas de distribución de señal de video, sistemas de radios, convencionales, troncalizados, conexiones locales entre televisores, antenas y decodificadores entre otros.

16. MEDIOS GUIADOS T E L E P R O C E S O S

17. MEDIOS GUIADOS Fibra óptica:Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz. T E L E P R O C E S O S Fibra monomodo:Ofrece la mayor capacidad de transporte de información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos se consiguen con esta fibra, pero también es la más compleja de implantar. Fibra multimodo:Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 1 km, es simple de diseñar y económico.

18. MEDIOS GUIADOS ESTRUCTURA T E L E P R O C E S O S

19. MEDIOS GUIADOS T E L E P R O C E S O S

20. MEDIOS GUIADOS T E L E P R O C E S O S

21. MEDIOS GUIADOS T E L E P R O C E S O S

22. MEDIOS NO GUIADOS Redes satelitales: Son repetidores radioeléctricos ubicados en el espacio, que reciben señales generadas en la tierra, las amplifica y las vuelve a enviar a la tierra, ya sea al mismo punto donde se originó la señal u otro punto distinto. T E L E P R O C E S O S • Las transmisiones son realizadas a altas velocidades en Giga Hertz.. • Son muy costosas, por lo que su uso se ve limitado a grandes empresas y países. • Rompen las distancias y el tiempo. • Una red satelital está formada por un transponder (elemento transmisión/recepción), estaciones terrenas (estación receptora, antena y estación emisora)

23. MEDIOS NO GUIADOS T E L E P R O C E S O S

24. MEDIOS NO GUIADOS T E L E P R O C E S O S

25. MEDIOS NO GUIADOS • Óptica de espacio libre (free-space optical): Es una tecnología de comunicación óptica que utiliza la propagación de la luz (visible o infrarroja) en la atmósfera para transmitir información entre dos puntos. Al igual que las redes de fibra óptica, esta tecnología utiliza un diodo emisor de luz o un láser como fuente de transmisión, aunque no necesita que el haz de luz sea guiado a través de cables ópticos. Para su recepción, estos haces de luz operan en la parte de terahertz del espectro. Para recibir la señal, los haces de luz se centran en un lente de recepción conectada a un receptor de alta sensibilidad a través de un cable de fibra óptica. T E L E P R O C E S O S • El rango máximo de enlaces terrestres es del orden de 2.3 km,[2] pero la estabilidad y la calidad del enlace es altamente dependiente de los factores atmosféricos como lluvia, niebla, polvo y calor. • Esta tecnología está diseñada para ser aplicada en ciudades con alto volumen de edificaciones.

26. MEDIOS NO GUIADOS T E L E P R O C E S O S

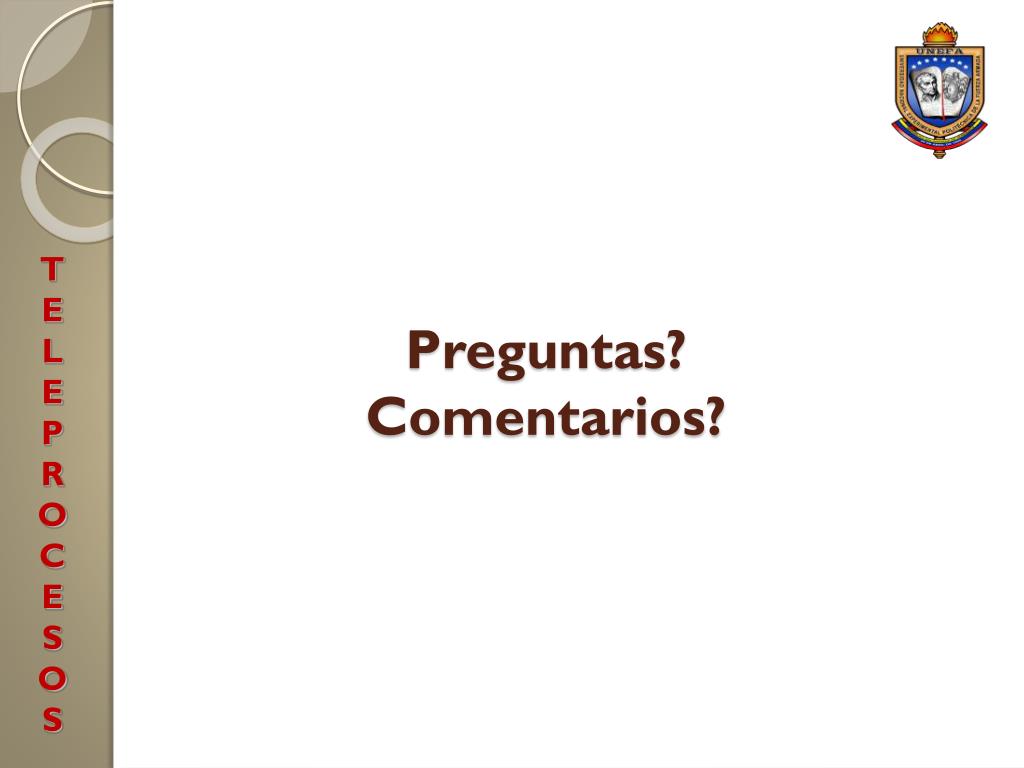

27. Preguntas?Comentarios? T E L E P R O C E S O S
