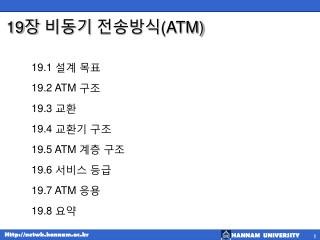

  1. 19장 비동기 전송방식(ATM) 19.1 설계 목표 19.2 ATM 구조 19.3 교환 19.4 교환기 구조 19.5 ATM 계층 구조 19.6 서비스 등급 19.7 ATM 응용 19.8 요약

  2. 비동기 전송 방식(계속) • 비동기 전송 방식(ATM) • Asynchronous Transfer Mode • ATM Forum 에서 설계 • ITU-T 에서 채택 • ATM과 B-ISDN조합으로 세계의 모든 네트워크를 초고속으로 연결 • 정보 고속도로의 고속도로

  3. 19.1 설계 목표 • ATM 설계 시 고려사항 • 고속 전송률 매체(광섬유) 사용을 최적화할 수 있는 전송시스템 필요 • 기존 시스템(패킷 네트워크)과 연결할 수 있는 시스템 필요 • 비용이 적게 들게 설계 • 다른 것과 호환성을 갖도록 기존의 전기통신 구조 체계 지원 • 정확성과 예측 가능한 배달을 보증하기 위한 연결 중심(connection-oriented) • 하드웨어에 많은 기능을 부여하여 소프트웨어 기능 처리로 인한 감속 제거

  4. 설계 목표(계속) • 패킷 네트워크 • 헤더와 트레일러 정보는 전송에 필요한 각종 정보로 전달하지만 많은 오버헤드를 갖는다 • 프로토콜에 따라 다양한 크기나 복잡도를 갖는 패킷을 사용한다 • 네트워크가 복잡해짐에 따라 헤더의 크기가 점점 커지고 있다 • 데이터 필드의 크기를 크게 늘린 프로토콜도 있다 • 다양한 패킷의 크기(200 ~ 65,545 바이트) 제공

  5. 설계 목표(계속) • 혼합된 네트워크 트래픽

  6. 설계 목표(계속) • 셀 네트워크 • 고정된 크기(53바이트) 의 작은 데이터 단위인 셀(cell) 이용

  7. 설계 목표(계속) • ATM 다중화 • 비동기 TDM 이용

  8. 19.2 ATM 구조 • UNI : User-to-Network Interface • NNI : Network-to-Network Interface

  9. 19.2 ATM 구조(계속) • 가상 연결 • 두 종단(end point)간의 연결은 전송경로(transmition path), 가상경로(Virtual path), VC(Virtual Circuit)를 통해 이루어짐

  10. 19.2 ATM 구조(계속) • TP(Transmission Path) • 종단과 교환기 사이, 두 교환기간의 전선, 케이블, 위성등과 같은 물리적 연결 • VP(Virtual Path) • 두 교환기 간의 한 연결이나 연결들의 집합 • VC(Virtual Circuit) • 한 고속도로의 하나의 차선

  11. 19.2 ATM 구조(계속) • TP, VP와 VC

  12. 19.2 ATM 구조(계속) • VP와 VC의 예

  13. 19.2 ATM 구조(계속) • 식별자(Identifier) • 데이터 경로를 지정하여 전송하기 위해 가상연결에 대한 식별 필요 • VPI(Virtual Path Identifier) • VCI(Virtual Circuit Identifier)

  14. 19.2 ATM 구조(계속) • 연결 식별자

  15. 19.2 ATM 구조(계속) • UNI와 NNI에서 가상 식별자

  16. 19.2 ATM 구조(계속) • 셀(Cell) • ATM 네트워크에서 기본적인 데이터 단위

  17. 19.2 ATM 구조(계속) • 연결 설정과 해제 • PVC:네트워크 제공자에 의해 두 종점간에 설정 • SVC:한 종점이 다른 종점과 연결을 만들고자 할 때 새로운 가상회선 설정

  18. 19.3 교환 • 발신지 종점(end point)에서 목적지 종점까지 셀의 경로를 지정하고 전송하기 위해 교환기 이용 • 교환기 유형 : VP 교환기와 VPC 교환기

  19. 19.3 교환(계속) • VP 교환기 • VPI만을 이용하여 셀의 경로 지정

  20. 19.3 교환(계속) • VP 교환기의 개념적인 관점

  21. 19.3 교환(계속) • VPC 교환기

  22. 19.3 교환(계속) • VPC 교환기의 개념적인 관점

  23. 19.4 교환기 구조 • 빠른 속도로 네트워크를 통하여 셀을 전송 • 여러가지 접근 방법 • 크로스바(crossbar) 교환기 • 녹아웃(Knockout) 교환기 • 밴얀(banyan) 교환기 • 배처-밴얀(batcher-banyan) 교환기

  24. 19.4 교환기 구조(계속) • 크로스바 교환기 • 가장 간단한 형태의 교환기

  25. 19.4 교환기 구조(계속) • 녹아웃 교환기 • 크로스바 교환기의 문제점인 서로 다른 입력에서 도착한 셀이 같은 출력으로 나갈 때 충돌이 발생 • 여러 개의 큐를 두어 분배기를 제어

  26. 19.4 교환기 구조(계속) • 밴얀 교환기 • 다단계 교환기 • 각 단은 마이크로 스위치들로 구성

  27. 19.4 교환기 구조(계속) • 밴얀 교환기에서 경로지정의 예

  28. 19.4 교환기 구조(계속) • 배처-밴얀 교환기 • K.E.Batcher가 설계 • 밴얀 교환기에서 두 셀이 같은 출력 포트로 향하지 않는 경우에도 내부 충돌 발생 • 도착하는 셀을 목적지 포트에 따라 정렬

  29. 19.5 ATM 계층 구조

  30. 19.5 ATM 계층 구조(계속) • 종국 장치와 교환기에서 ATM 계층

  31. ATM 계층 구조(계속) • 응용적용계층(AAL:Application Adaptation Layer) • 기존 네트워크에 ATM 장비 연결 허용 • 상위 계층의 서비스를 ATM cell로 변환 • 모든 종류의 데이터(소리, 데이터, 오디오, 비디오) 처리 • 가변 또는 고정 전송률 처리

  32. ATM 계층 구조(계속) • 데이터 종류 • 고정 비트율 데이터(constant bit-rate data) : 실시간 음성(전화), 실시간 비디오(TV) • 가변 비트율 데이터(variable bit-rate data) : 압축된 음성, 데이터, 비디오 • 연결-중심 패킷 데이터(connection-oriented packet data) : X.25, TCP • 비연결형 패킷 데이터(connectionliss packet data) : datagram 방식을 이용하는 응용

  33. ATM 계층 구조(계속) • AAL 범주 • AAL1 • AAL2 • AAL3 • AAL4 • AAL5

  34. ATM 계층 구조(계속) • AAL 유형

  35. ATM 계층 구조(계속) • AAL1 • 고정 비트 전송률 정보 전달 응용 지원 • 디지털 전화 네트워크의 ATM 연결 허용

  36. ATM 계층 구조(계속) • 수렴 부계층 • 비트열을 47바이트로 나누어 SAR 부계층으로 보낸다 • 분할과 재조립 부계층 • CS로부터 47바이트를 받아서 1바이트 헤더를 더한다 • 48바이트 데이터 단위를 ATM 계층으로 보낸다 • 헤더의 구성(1 byte) • 수렴 부계층 식별자(CSI) • 순서 카운트(SC) • 순환 중복 검사(CRC) • 패리티(P)

  37. ATM 계층 구조(계속) • AAL2 • 가변 비트 전송률 응용 지원 • 농구 경기 중계와 같은 고속 데이터 전송률 지원

  38. ATM 계층 구조(계속) • 수렴 부계층 • 비트열은 45바이트 단위로 나누어 SAR 계층에 보낸다 • 분할과 재조립 부계층 • CS로부터 45바이트를 받아서 1바이트 헤더와 2바이트 트레일러를 더한다 • 헤더와 트레일러 구성 • 수렴 부계층 식별자(CSI) • 순서 카운트(SC) • 정보 유형(IT) • 길이 지시자(LI) • 순환 중복 검사(CRC)

  39. ATM 계층 구조(계속) • AAL ¾ • AAL3 – 연결중심 데이터 서비스 지원 • AAL4 – 비연결형 서비스 지원

  40. ATM 계층 구조(계속) • 수렴 부계층 • 상위계층(SMDS, 프레임 중계 등)으로부터 65,535(216 – 1) 바이트 보다 적은 패킷을 받아서 헤더와 트레일러를 더한다. • 44바이트 데이터 단위로 나누어 SAR에 보낸다 • CS 헤더와 트레일러 영역 • 유형(T) • 시작태그(BT) • 버퍼 할당(BA) • 패드(PAD) • 정렬(AL) • 끝 태그(ET) • 길이(L)

  41. ATM 계층 구조(계속) • 분할과 재조립 부계층 • 44바이트 데이터를 받아서 2바이트 헤더와 2바이트 트레일러를 더하여 ATM 계층으로 보낸다 • 헤더와 트레일러 영역 • 세그먼트 유형(ST) • 수렴 부계층 식별자(CSI) • 순서 카운트(SC) • 다중화 식별(MID) • 길이 지시자(LI) • 순환 중복 검사(CRC)

  42. ATM 계층 구조(계속) • AAL5 • 단순하고 효과적인 응용층(SEAL) 지원 • 점대점 연결을 이용하는 ATM 백본과 LAN • 다중화 기능이 없으므로 순서화나 오류정정 메커니즘이 불필요

  43. ATM 계층 구조(계속) • 수렴 부계층 • 상위계층으로부터 65,535 바이트까지의 데이터를 받아서 8바이트의 트레일러를 더한다 • 48바이트 세그먼트 단위로 나누어서 SAR계층으로 보낸다 • 트레일러 영역 • 패드 • 사용자 대 사용자 ID(UU) • 유형(T) • 길이(L) • 순환중복검사(CRC) • 분할과 재조립 • 48바이트를 ATM계층으로 보낸다

  44. ATM 계층 구조(계속) • ATM계층 • 라우팅, 트래픽 관리, 교환, 다중화 서비스 제공 • 48바이트를 받아서 5바이트 헤더를 덧붙인다

  45. ATM 계층 구조(계속) • ATM 헤더 형식

  46. ATM 계층 구조(계속) • 헤더 필드 • 일반 흐름 제어(CFC) • 가상경로 식별자(VPI) • 가상채널 식별자(VCI) • 페이로드 유형(PT) • 셀 손실 우선순위(CLP) • 헤더오류정정(HEC)

  47. ATM 계층 구조(계속) • PT 필드

  48. ATM 계층 구조(계속) • 물리층 • 전송 매체, 비트전송, 부호화, 전기신호의 광신호 전환 • 셀 흐름을 비트 흐름으로 전환 • 물리 전송 프로토콜 제공

  49. 19.6 서비스 등급

  50. 19.6 서비스 등급(계속) • 서비스 등급 • CBR(Constant bit rate) 고정 비트율 • 실시간 오디오 또는 비디오 서비스 • VBR(Variable bit rate) 가변 비트율  VBR-RT(실시간) 실시간이 요구되는 음성 전송과 비디오 전송  VBR-NRT(비실시간) 실시간이 요구되지 않는 가변 비트율을 얻기 위한 압축기술 이용  ABR(Available bit rate) 가용 비트율 버스터 특성에 맞는 응용에 적합  UBR(Unspecified bit rate) 최선 전달 서비스
