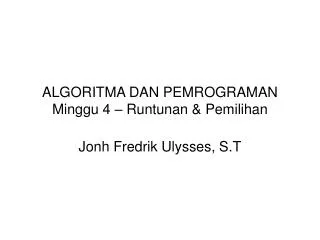

  1. ALGORITMA DAN PEMROGRAMANMinggu 4 – Runtunan & Pemilihan Jonh Fredrik Ulysses, S.T

  2. RUNTUNAN (1/4) • Algoritma merupakan runtunan (sequence) satu atau lebih instruksi, yang berarti bahwa : • Tiap instruksi dikerjakan satu per satu • Tiap instruksi dilaksanakan satu kali • Urutan instruksi yang dilaksanakan pemroses sama dengan urutan aksi sebagaimana tertulis di dalam Algoritma • Akhir dari instruksi terakhir merupakan akhir algoritma

  3. RUNTUNAN (2/4) Aksi 1 Runtunan yang terdiri dari 5 buah instruksi. Tiap instruksi dikerjakan satu per satu secara berurutan, sesuai dengan urutannya di dalam algoritma Aksi 2 Aksi 3 Aksi 4 Aksi 5

  4. RUNTUNAN (3/4) • Urutan di dalam algoritma sangat penting. Urutan instruksi yang berbeda akan menghasilkan hasil yang berbeda pula

  5. RUNTUNAN (4/4) • Contoh : A  10 A  10 A  2 * A B  A B  A A  2 * A write (B) write (B) =20 =10

  6. Kasus 1 • Buatlah Algoritma lengkap untuk menghitung Volume Tabung dan Luas Permukaan Tabung • Inputan berupa nilai jari-jari tabung dan tinggi tabung Dimana Rumus: Volume = 3.14 * r * r * t Luas Permukaan = 2*(3.14*r*t)

  7. PEMILIHAN (1/6) • Suatu aksi akan dilakukan hanya jika memenuhi persyaratan atau kondisi tertentu  menganalisis kasus yang ada (menentukan kondisi boolean : true atau false) dan menentukan aksi yang dilakukan jika kondisi tersebut terpenuhi (true)

  8. <Kondisi> ? FALSE TRUE PEMILIHAN (2/6) • Simbol : • Kasus berupa ekspresi relasional (operator : =, <, >, <=, >=, , and, or, not)

  9. PEMILIHAN (3/6) • Operator notdigunakan untuk membuat komplemen (hal yang berkebalikan) dari suatu kondisi boolean Ifnot<ekspresi>thenaksi  aksi dilakukan jika ekspresi menghasilkan nilai boolean false

  10. PEMILIHAN (4/6) • Operator anddigunakan untuk menghubungkan suatu kondisi boolean yang terdiri dari beberapa ekspresi relasional, yang akan bernilai truejika SEMUA ekspresi menghasilkan nilai TRUE If<ekspresi1>and<ekspresi2>thenaksi  aksi dilakukan jika ekspresi1 bernilai truedan ekspresi2 bernilai true

  11. PEMILIHAN (5/6) • Operatorordigunakan untuk menghubungkan suatu kondisi boolean yang terdiri dari beberapa ekspresi relasional, yang akan bernilai truejika SALAH SATU/LEBIH ekspresi menghasilkan nilai TRUE If<ekspresi1>or<ekspresi2>thenaksi  aksi dilakukan jika salah satu atau kedua ekspresi bernilai true

  12. PEMILIHAN (6/6) • Penentuan kondisi boolean dan aksi yang dilakukan bergantung pada jumlah kasus yang terdapat pada masalah tersebut : • Satu kasus • Dua kasus • Tiga kasus atau lebih

  13. Satu Kasus if<kondisi>then aksi endif

  14. Dua Kasus if<kondisi>then aksi1 else aksi2 endif

  15. Tiga atau Lebih Kasus if<kondisi1>then aksi1 else if<kondisi2>then aksi2 else aksi3 endif endif

  16. Kasus 2 • Buatlah Algoritma penilaian, dimana inputan berupa nilai ujian. Dimana: • Nilai ujian >= 80 : Nilai A • Nilai ujian 80<= atau >= 70 : Nilai B • Nilai ujian 70<= atau >= 55 : Nilai C • Nilai ujian >= 55 : Nilai D • Selain itu Nilai E • Operator atau dalam algoritma ~ or

  17. Struktur Case (1/3) • Untuk masalah dengan tiga kasus atau lebih, struktur CASE dapat menyederhanakan penulisan IF-THEN-ELSE yang bertingkat-tingkat.

  18. Case 2 Case 3 Case 1 Case 4 Aksi1 Aksi1 Aksi1 Aksi1 Struktur Case (2/3) • Simbol :

  19. Struktur Case (3/3) • Notasi algoritmis : case(nama) <kondisi1> : aksi1 <kondisi2> : aksi2 <kondisiN> : aksiN endcase

  20. Kasus 3 • Buatlah Algoritma lengkap untuk mencetak nama Bulan berdasarkan inputan angka bulan (1-12)

  21. Sumber • Algoritma dan Pemrograman dalam Bahasa Pascal dan C (Buku 1), Rinaldi Munir, Informatika Bandung • Bahan Matakuliah Algoritma dan Pemrograman Universitas Atma Jaya Yogyakarta
