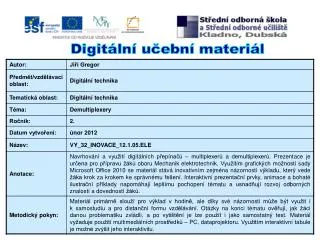

  1. Digitální učební materiál

  2. Demultiplexery • Demultiplexer plní přesně opačnou funkci než multiplexer. V závislosti na logickém stavu adresových vodičů přenáší z jediného datového vstupu sled logických hodnot na jeden z výstupů, zatímco na ostatních výstupech setrvává neaktivní stav. • Opět je možno ho označit jako přepínač digitálních signálů.

  3. Demultiplexery • Na základě zkušeností s navrhováním multiplexeru navrhněme logický obvod, splňující funkci přepínače, a to propojení jednoho datového vstupu D s některým logickým výstupem Y1, Y2 prostřednictvím adresového vstupu A. • Obvod bude též opatřen blokovacím vstupem E (enable), který svou hodnotou logické 1 funkci obvodu povolí.

  4. Demultiplexery

  5. Demultiplexery • Následně se podíváme, jak se blokově kreslí osmikanálový demultiplexer. • Označuje se DMUX.

  6. Demultiplexery

  7. Multiplexery a demultiplexery - využití • Multiplexery a demultiplexery se využívají např. v telekomunikační technice při multipřenosech dat pro snížení nákladů na mnohopárové vedení, též v návaznosti na PCM modulaci hovorových signálů. Datové signály jsou rozdělovány na tzv. pakety, které jsou multiplexerem postupně přepínány do jednoho dvouvodičového vedení, na jehož konci opačnou funkci provádí demultiplexer, který sériový signál opět převádí na daný počet výstupů.

  8. Kontrolní otázky • Vysvětlete, co je demultiplexer. • Popište nejjednodušší DMUX. • Vysvětlete, jaký je vztah mezi počtem datových výstupů a adresových vstupů a proč. • Jakou funkci plní vstup E? • Nakreslete šestnáctikanálový DMUX. • Jaké je praktické využití multiplexerů a demultiplexerů?

  9. Použité zdroje: • ANTOŠOVÁ, Marcela a Vratislav DAVÍDEK. Číslicová technika. 3. vyd. České Budějovice: Kopp, 2008, 286 s. ISBN 978-80-7232-333-3. • Autorem všech částí tohoto učebního materiálu, není-li uvedeno jinak, je Jiří Gregor.
