  1. АНАЛИТИЧЕСКАЯ МОДЕЛЬ МУЛЬТИМЕДИЙНЫХ ПРИЛОЖЕНИЙ Докладчик: Андрей Сухов, ООО НПЦ «Интернет ТВ»,СамГАПС, amskh@yandex.ru Соавторы: Prasad Calyam (pcalyam@oar.net) OARnet, Ohio State University, Ohio, USA Алексей Платонов (plat@ripn.net), Александр Ильин(kalend@ripn.net) РосНИИРОС, Москва

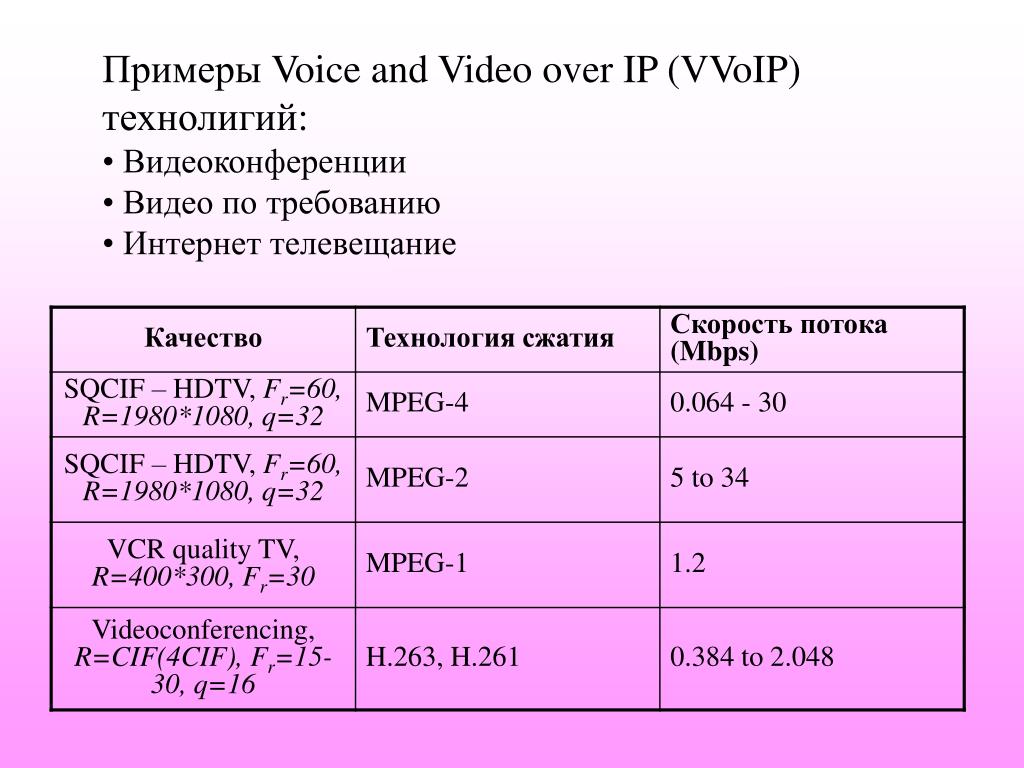

  2. Примеры Voice and Video over IP (VVoIP) технолигий: • Видеоконференции • Видео по требованию • Интернет телевещание

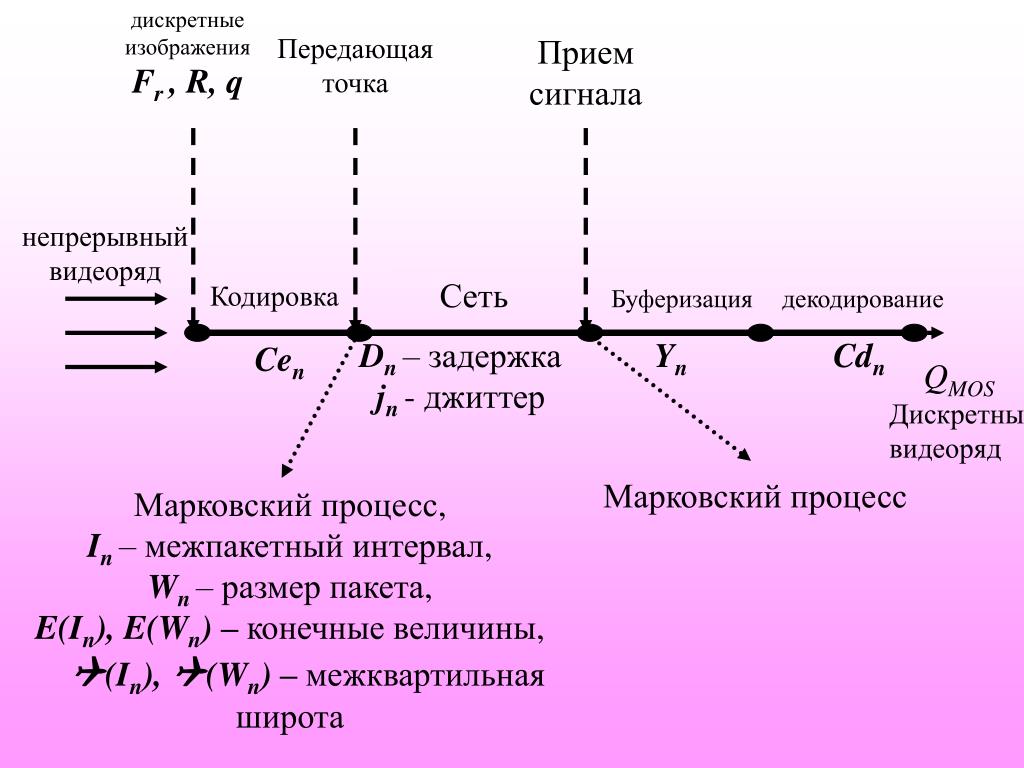

  3. дискретные изображения Fr , R, q Передающая точка Прием сигнала непрерывный видеоряд Сеть Кодировка Буферизация декодирование Dn – задержкаjn - джиттер Yn Cdn Cen QMOS Дискретный видеоряд Марковский процесс Марковский процесс, In– межпакетный интервал, Wn – размер пакета, E(In), E(Wn) – конечные величины, (In), (Wn) – межквартильная широта

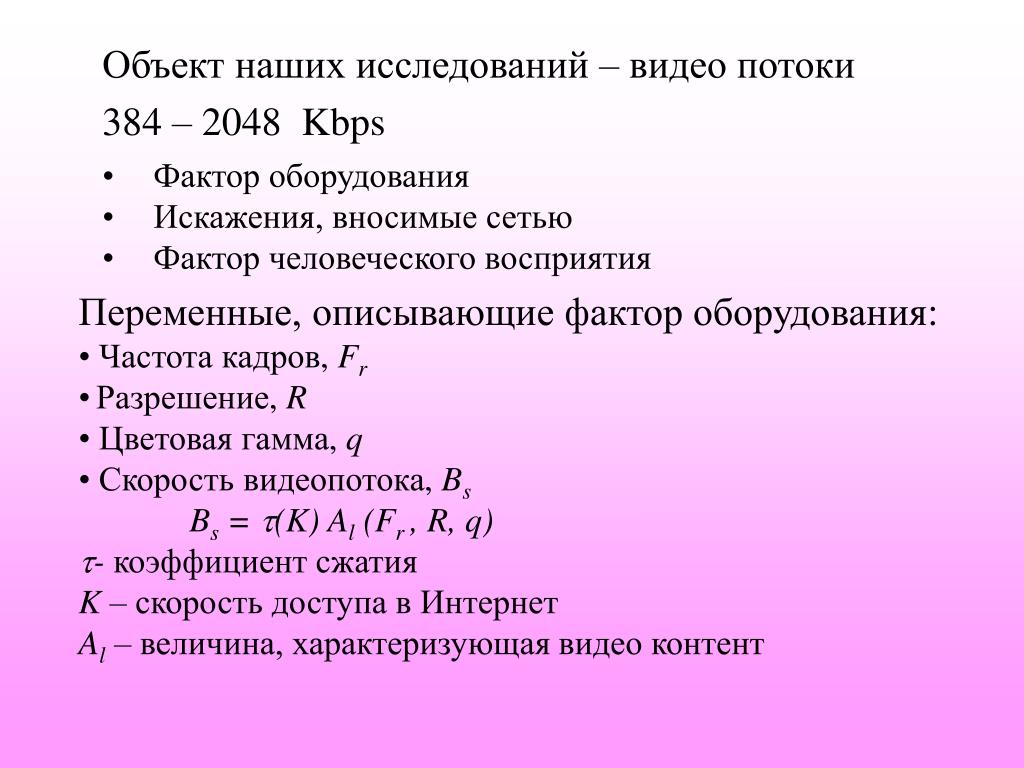

  4. Объект наших исследований – видео потоки • 384–2048 Kbps • Фактор оборудования • Искажения, вносимые сетью • Фактор человеческого восприятия • Переменные, описывающие фактор оборудования: • Частота кадров, Fr • Разрешение, R • Цветовая гамма, q • Скорость видеопотока, Bs • Bs = (K) Al (Fr , R, q) - коэффициент сжатия K – скорость доступа в Интернет Al – величина, характеризующая видео контент

  5. Типы распределений, описывающие исходный сигнал • межпакетный интервал {In}, • {Wn} – размер пакетов

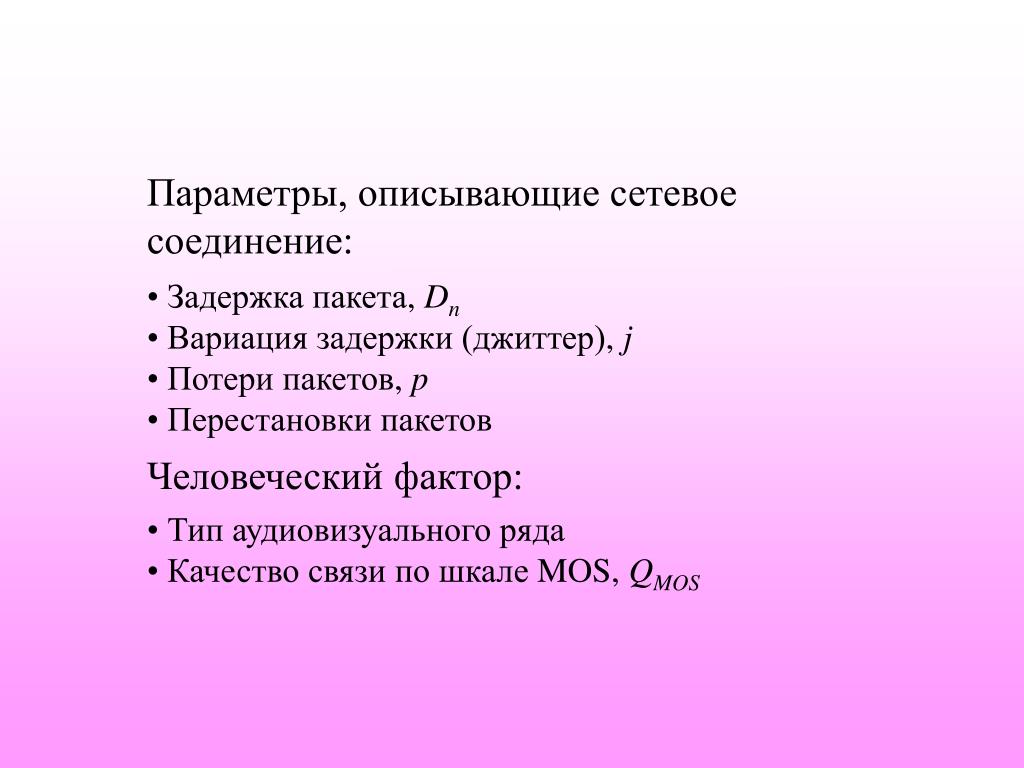

  6. Параметры, описывающие сетевое соединение: • Задержка пакета, Dn • Вариация задержки (джиттер), j • Потери пакетов, p • Перестановки пакетов • Человеческий фактор: • Тип аудиовизуального ряда • Качество связи по шкале MOS, QMOS

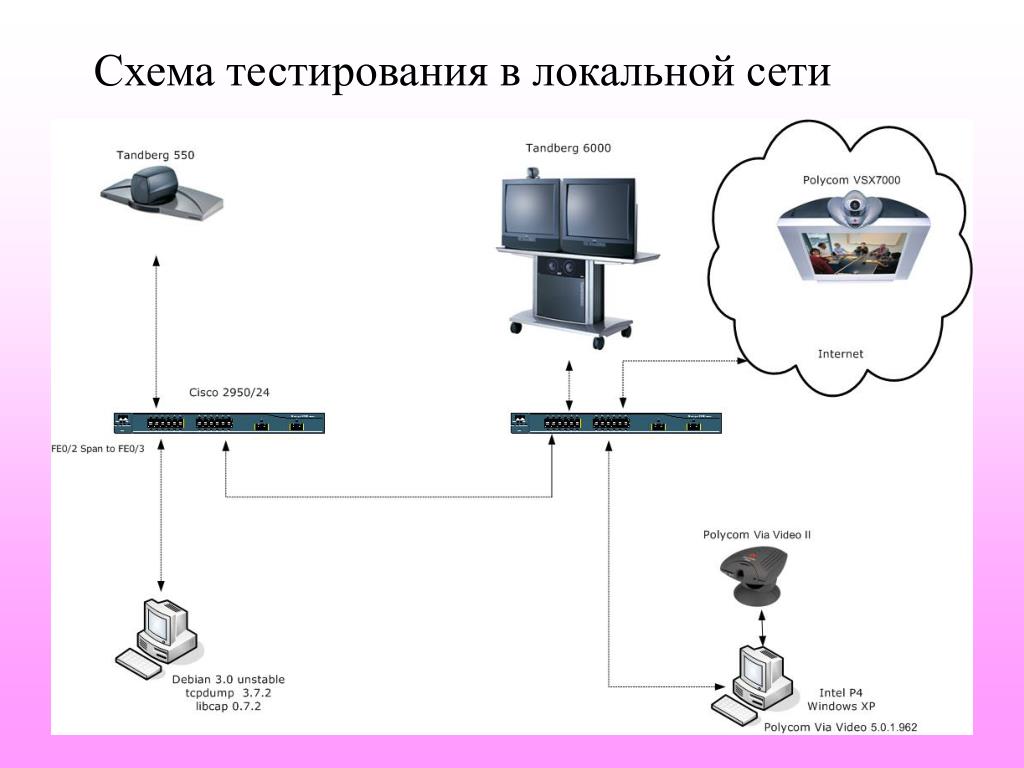

  7. Схема тестирования в локальной сети

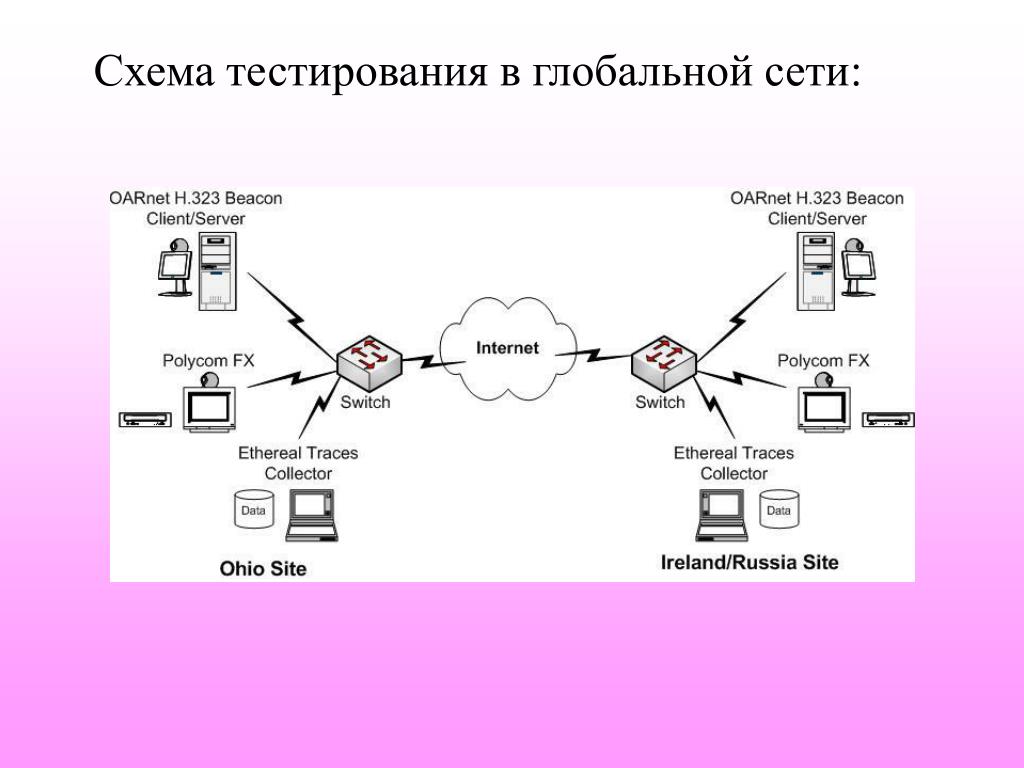

  8. Схема тестирования в глобальной сети:

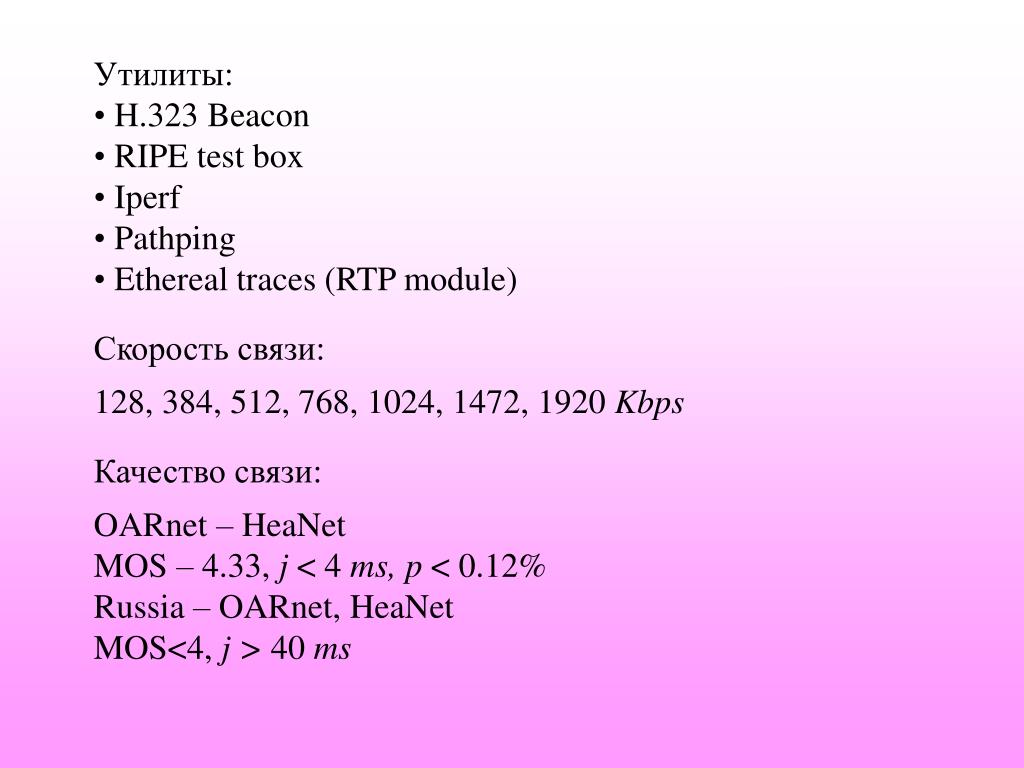

  9. Утилиты: • H.323 Beacon • RIPE test box • Iperf • Pathping • Ethereal traces (RTP module) • Скорость связи: • 128, 384, 512, 768, 1024, 1472, 1920 Kbps • Качество связи: • OARnet – HeaNet • MOS – 4.33, j < 4 ms, p < 0.12% • Russia – OARnet, HeaNet • MOS<4, j > 40 ms

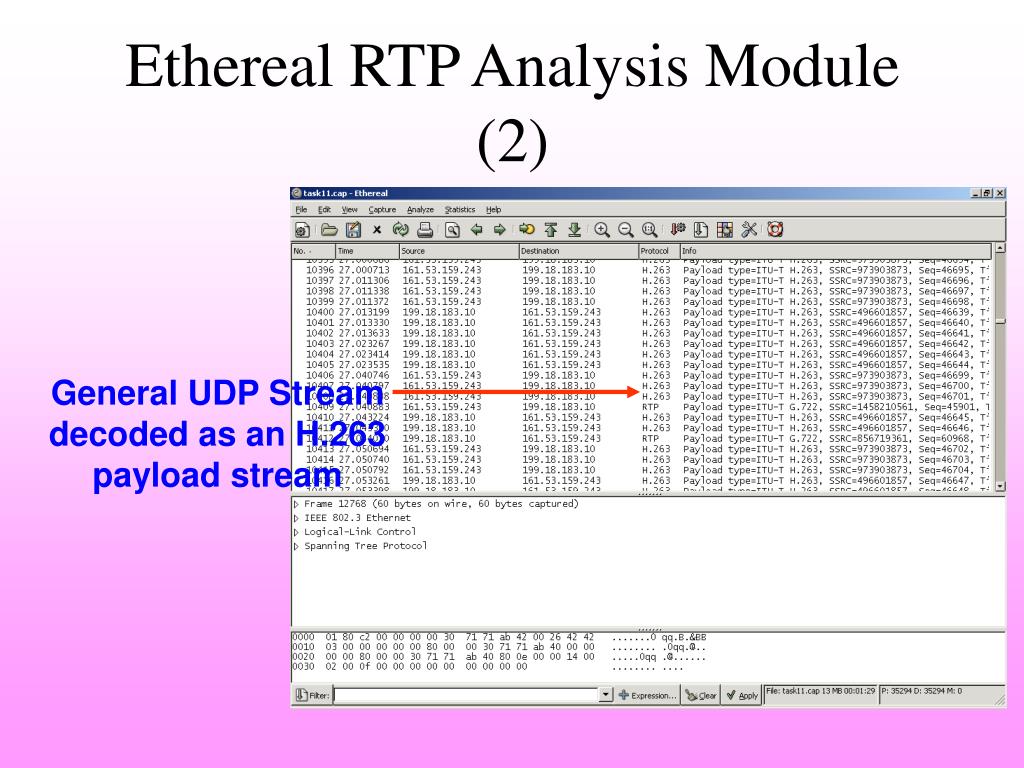

  10. Ethereal RTP Analysis Module (2) General UDP Stream decoded as an H.263 payload stream

  11. Ethereal RTP Analysis Module (3) Audio Stream Video Stream

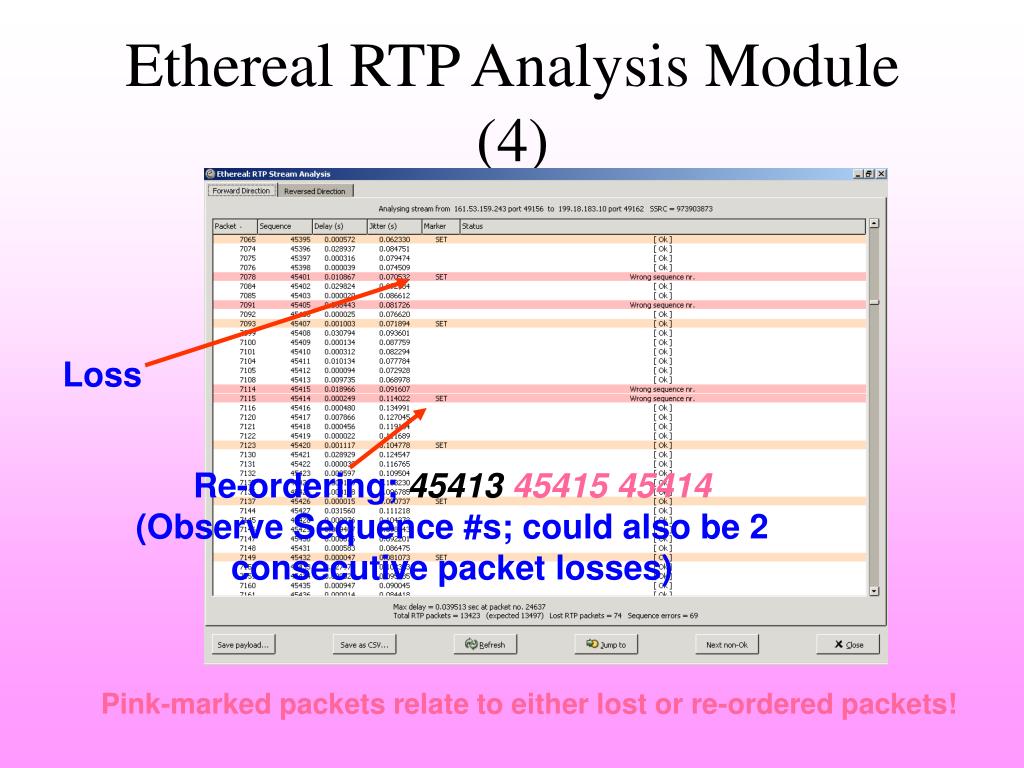

  12. Ethereal RTP Analysis Module (4) Loss Re-ordering; 4541345415 45414(Observe Sequence #s; could also be 2 consecutive packet losses) Pink-marked packets relate to either lost or re-ordered packets!

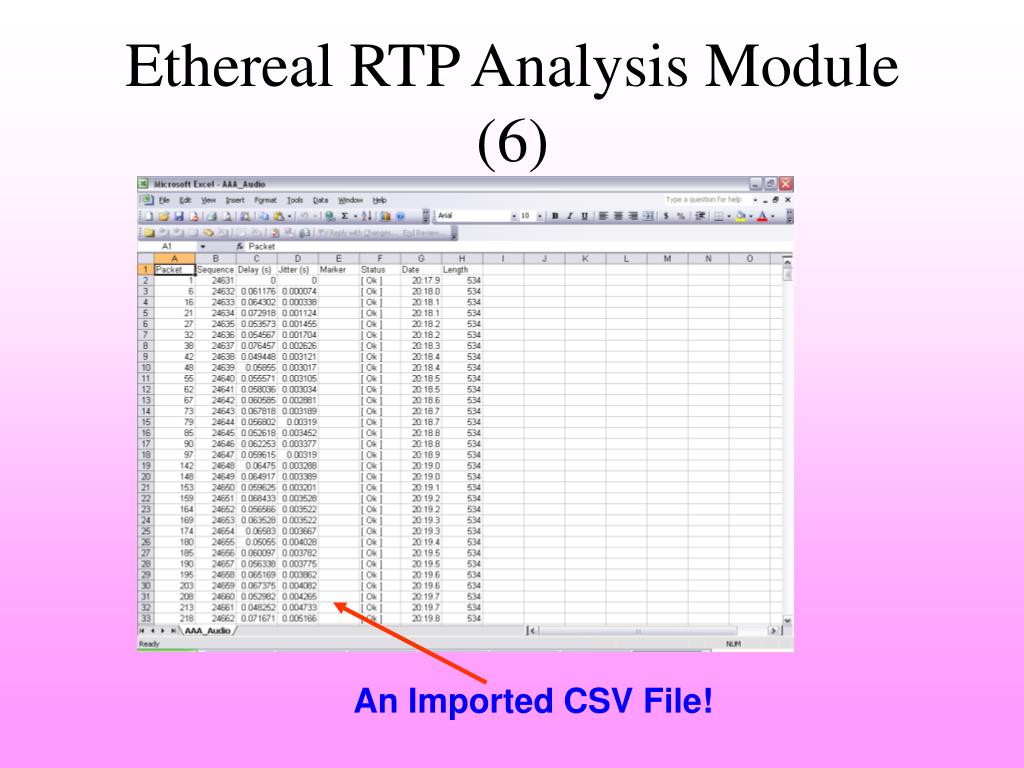

  13. Ethereal RTP Analysis Module (6) An Imported CSV File!

  14. RTP packet arrivals during 60 sec interval: a) 384 Kbps b) 768 Kbps c) 1920 Kbps

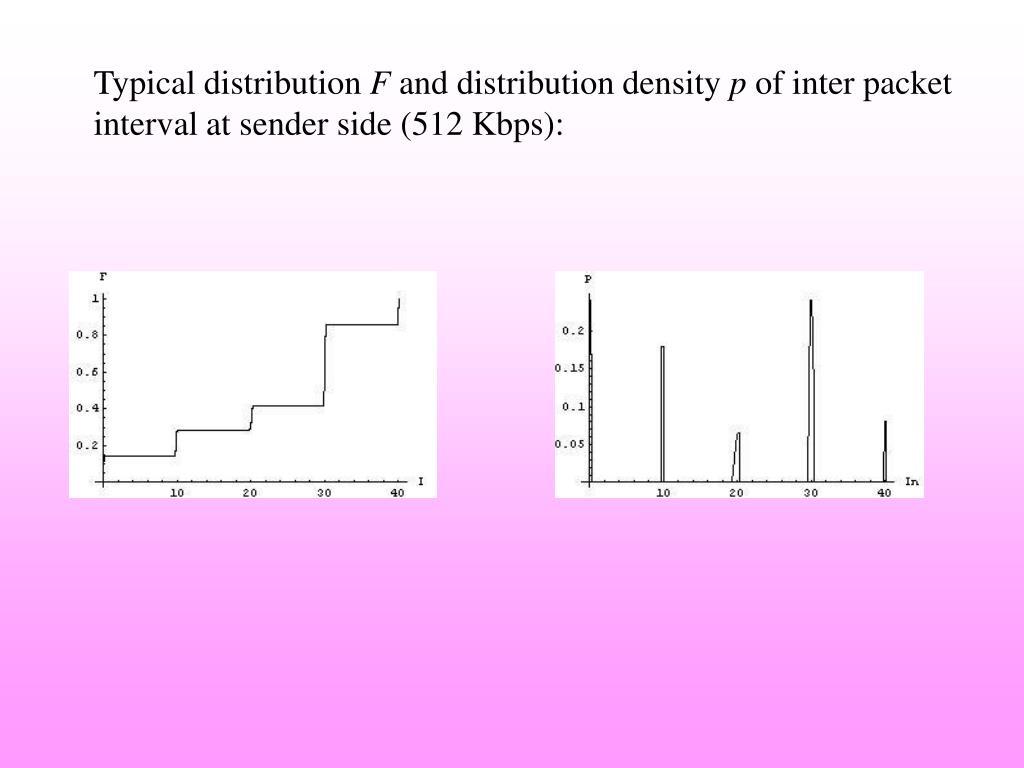

  15. Typical distribution F and distribution density p of inter packet interval at sender side (512 Kbps):

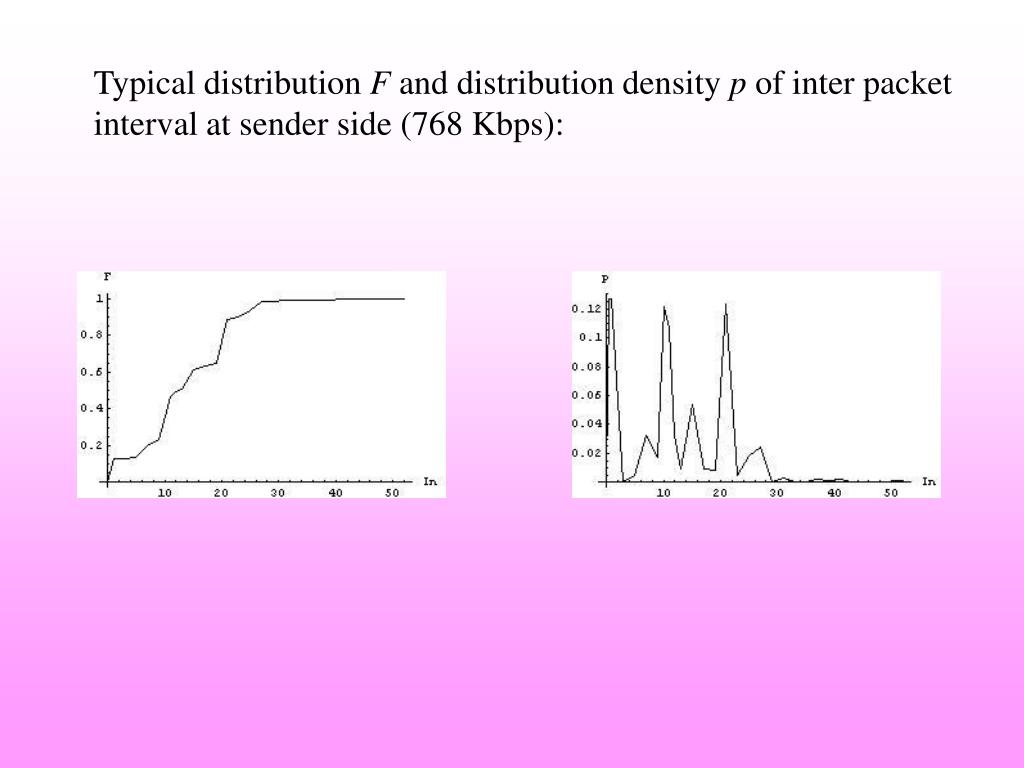

  16. Typical distribution F and distribution density p of inter packet interval at sender side (768 Kbps):

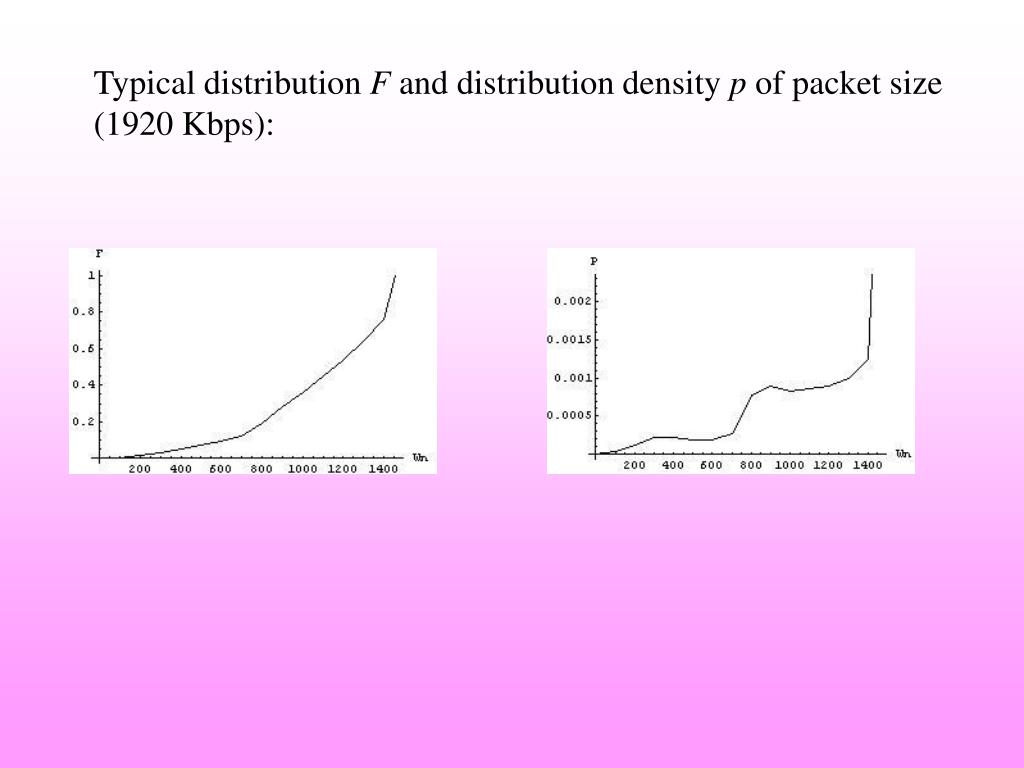

  17. Typical distribution F and distribution density p of packet size (1920 Kbps):

  18. Параметры распределений{In} и{Wn} (ex., ITU-T H.261) ITU-T G.722: In=40 ms; Wn= 374 bytes

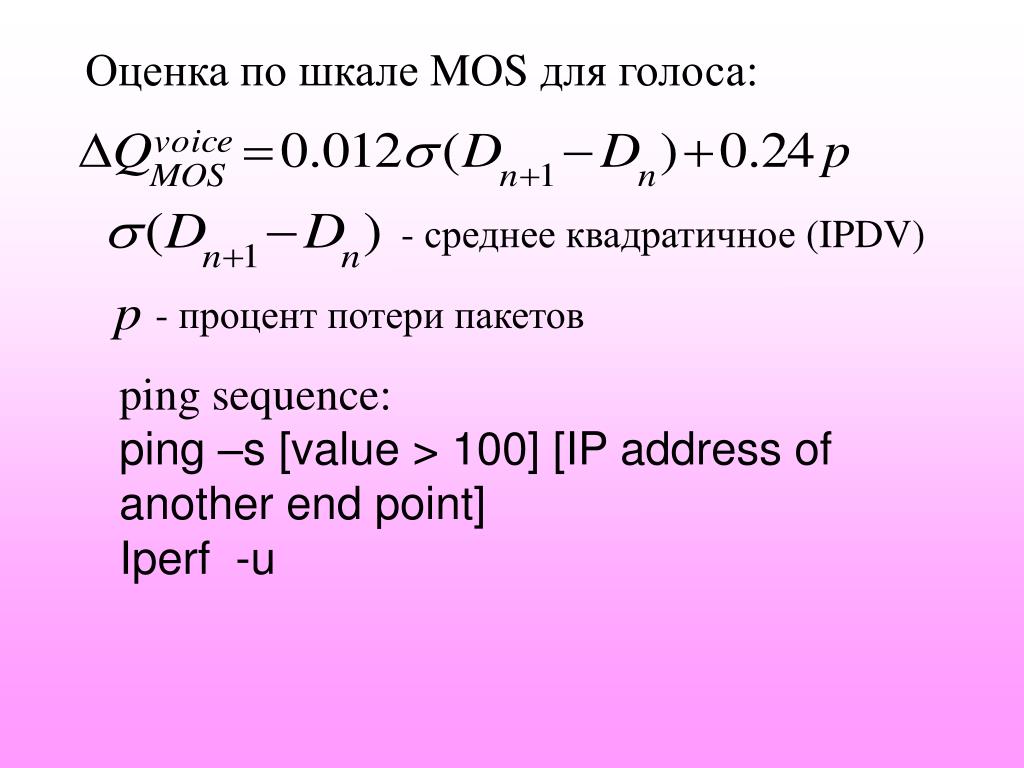

  19. Оценка по шкале MOS для голоса: - среднее квадратичное (IPDV) - процент потери пакетов ping sequence: ping –s [value > 100] [IP address of another end point] Iperf-u

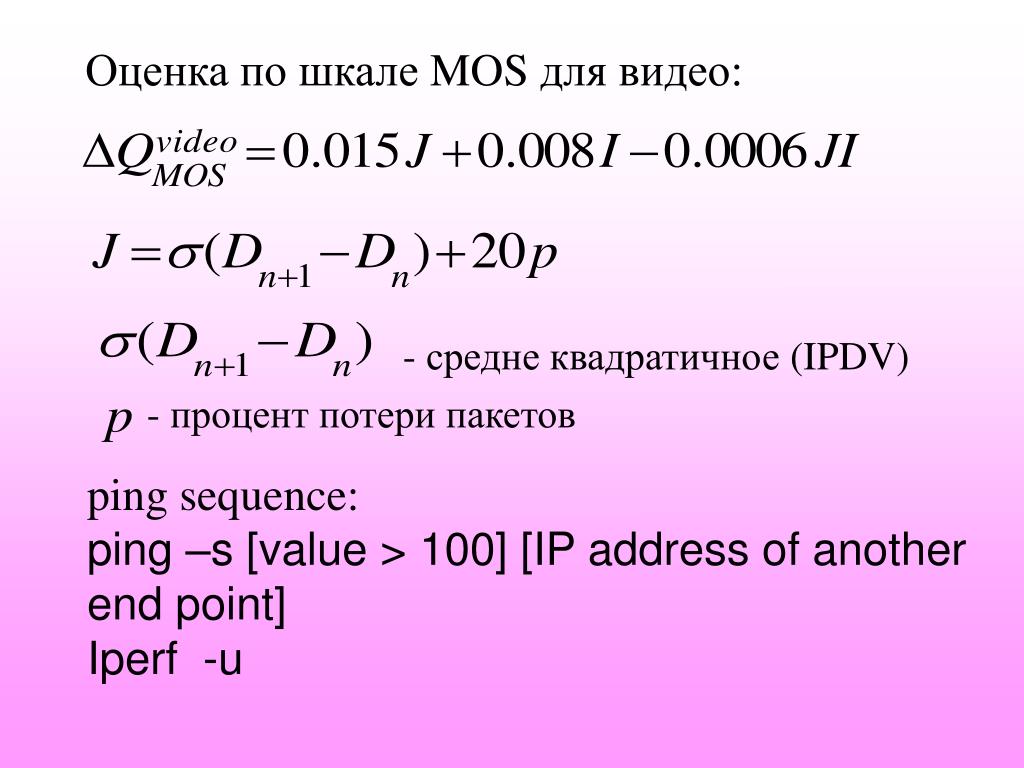

  20. Оценка по шкале MOS для видео: - средне квадратичное (IPDV) - процент потери пакетов ping sequence: ping –s [value > 100] [IP address of another end point] Iperf -u

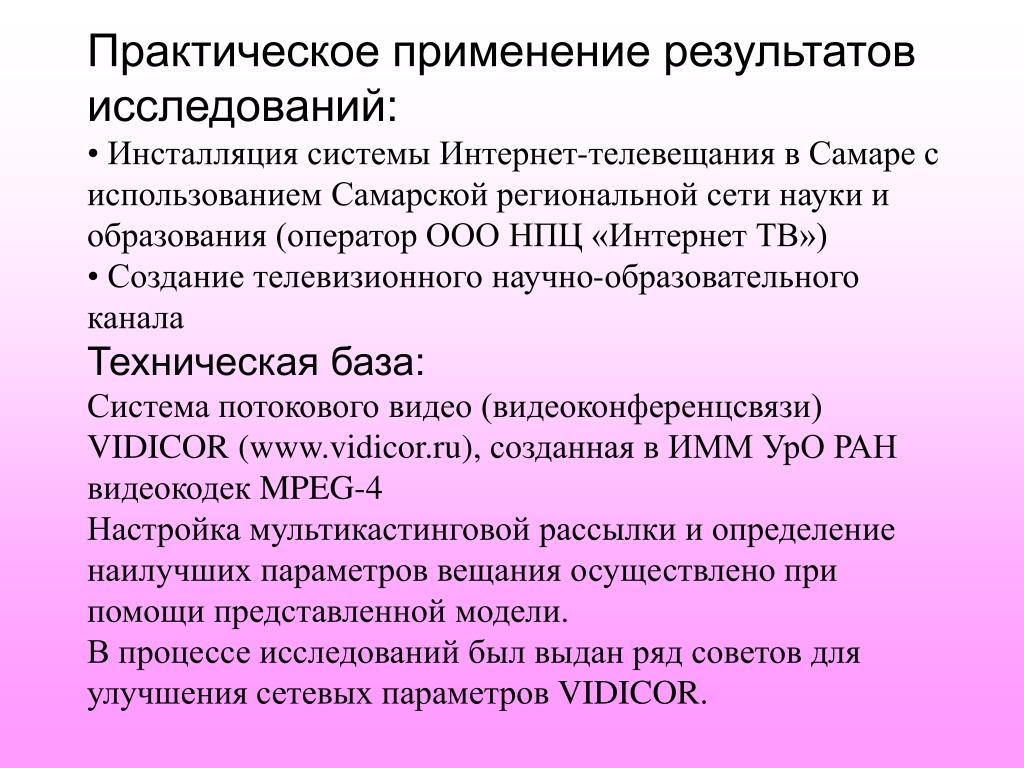

  21. Практическое применение результатов исследований: • Инсталляция системы Интернет-телевещания в Самаре с использованием Самарской региональной сети науки и образования (оператор ООО НПЦ «Интернет ТВ») • Создание телевизионного научно-образовательного канала • Техническая база: • Система потокового видео (видеоконференцсвязи) • VIDICOR (www.vidicor.ru), созданная в ИММ УрО РАН видеокодек MPEG-4 • Настройка мультикастинговой рассылки и определение наилучших параметров вещания осуществлено при помощи представленной модели. • В процессе исследований был выдан ряд советов для улучшения сетевых параметров VIDICOR.
