Virtualisering av M3

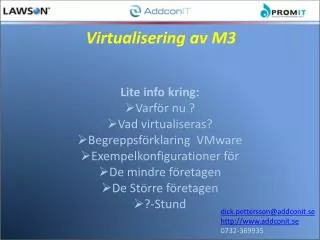

1. Virtualisering av M3 Lite info kring: Varför nu ? Vad virtualiseras? Begreppsförklaring VMware Exempelkonfigurationer för De mindre företagen De Större företagen ?-Stund dick.pettersson@addconit.se http://www.addconit.se 0732-369935

2. Virtualisering av M3 Varför nu? Lawson ger 100% support Vad blir bättre? Resursutnyttjande Högre tillgänglighet Flexibilitet Patch-hantering Konsolidering av Hårdvara. Energibesparing

3. Resursutnyttjande Möjligheten att fördela last över flera maskiner ger: Kraft när kraften behövs. Möjlighet att prioritera mellan Virtuella maskiner (VM:s) Återanvändning av gemensamma minnesblock ger lägre fysisk åtgång på RAM Nyhet i VSphere: ThinProvisioning (ejallokeratdiskutrymme)

4. Högre tillgänglighet En virtuell maskin är en samling filer som gör det enkelt att flytta mellan olika fysiska hårdvaror. Tekniker i VMWare ger möjlighet att flytta VM:s mellan olika fysiska hostar (VMotion) Exempel: Utbyggnad av minne krävs , man kan då flytta alla VM:s till en annan nod och göra utbyggnaden på dagtid. Inga användare berörs.

5. Flexibilitet Möjlighet att lägga till dels fysiska hostar ,VM:s och konfigurationer utan att stänga ner Mixa olika nätzoner mha Virtuella switchar t.ex. DMZ , Internt Prioritera mellan VM:s på resursnivå Exempel: En interaktiv funktion får inte tyngas ner av t.ex. EDI, då kan man prioritera mellan olika VM:s

6. Patchhantering Vid uppgradering av en M3 applikation så skapar man ett snapshot (ögonblicksbild) på server, uppgraderar och testar. Fungerar det ej som man tänkt, återgår man till Snapshotet. I VMware finns en ”Update manager” som installerar patchar på samtliga VM:s Även denna kan skapa Snapshot innan patchar läggs på.

7. Konsolidering Varför flera maskiner när det räcker med ett fåtal? På en fysisk ESX-server körs flera virtuella maskiner. Färre serviceavtal att administrera Mindre datorhallar

8. Energibesparing I Vsphere finns det en teknik(DPM) för att slå av fysisk hårdvara när den ej utnyttjas. När kraften behövs igen startas servern upp igen mhaWakeOnLan

9. Vad Virtualiseras? I en VMware miljö virtualiseras hela infrastrukturen : Nätverket (VSwitchar) Hårdvara (VM:s)

10. Virtualisering Operativ System Operativ System Operativ System Operativ System Operativ System VSwitches Virtuell Hårdvara Virtuell Hårdvara Virtuell Hårdvara Virtuell Hårdvara Virtuell Hårdvara ESX/ESXi Fysisk Hårdvara LAN

11. Vmware Begrepp ESX /ESXi VCenter VMotion DRS HA FT DPM Snapshot/Cloning VCB Updatemanager Resurspooler

12. Virtualiseringsmotorn (Hypervisor) i ett Vmware kluster. • Installeras direkt på hårdvaran • Skilllnadenidag är endast servicekonsolen. • ESXi finns i Gratisversion • ESX stödjer: (per HOST) • 1TB RAM • 64 logiska CPU kärnor • 320 VM:s (max 512 VCPU) • Både versionerna stödjer VM:s med • 8 VCPU (4 i gratisversionen) • 255 GB RAM • 2 TB Disk VMWare ESX / ESXi

13. VCenter Administrations konsol Konfigurationsverktyg Krävs för alla avancerade funktioner i Vsphere Hanterar säkerhet för åtkomst till VM:s Kan vara antingen fysisk eller virtuell Ej kritisk för Driften av VSphere-miljön.

14. Vmotion/StorageVMotion VMotion Teknik för att flytta en VM från en ESX till en annan utan att operativsystemet måste startas om. Kräver SAN för lagring. StorageVmotion Teknik för att byta storage/SAN utan att den virtuella maskinen måste startas om. T.ex. från lokal disk till SAN, eller till annat SAN.

15. DRS DynamicResourceScheduling Dynamisk lastdelning av VM:s över flera Hostar. DRS flyttar automatiskt(eller manuellt) efterhand som kraft behövs. Utnyttjar VMotion = inga avbrott.

16. HA High availability Går in om en ESX-host skulle fallera. Startar upp berörda VM.s på annan ESXhost i turordning man själv bestämmer. Detta är motsvarigheten till en COLD-standby server i den fysiska världen. Ger ett avbrott men inte längre än det tar att starta upp operativsystemet.

17. FT Fault tolerans Säkerställer att en VM alltid är uppe oavsett om en ESX host fallerar. Replikerar även minnet. (vLockstep) Exempel. Om ESX hosten som kör Smart Office skulle fallera, flyttas LSO-Servern till annan ESX UTAN OMSTART/AVBROTT!! Stödjer i dagsläget endast VM:s med en vCPU

18. High availability i en VMwaremiljö Applikation Applikation Operativsystem Kluster VmWare HA/FT Virtuell Hårdvara ESX/ESXi HW Fysisk Hårdvara

19. DPM Distributed Power management Energibesparande teknik som stänger av ESX hostar när dessa ej behövs. VM:s migrerar med VMotion till annan host innan ESX stängs ner. När den behövs igen startas den upp igen mhaWakeONLan.

20. Snapshot/Clone Ögonblicksbild. ”Fryser” diskfilen och skapar en ny fil där förändringar skrivs. Man kan välja att antingen bortse från förändringar eller applicera dom. Diskutnyttjandet växer med man kör med Snapshot. Man kan ha flera nivåer av snapshots. Fullständig Clone (Image) går att skapa.

21. VCB VMWareConsolidated Backup Ett ramverk från Vmware som gör att 3:e parts leverantörer kan komma åt snapshot för att göra onlinebackuper av en VM. Utnyttjar bl.a. Snapshottekniken Backup:er sker via SAN.et och inte via ESX. Man kan givetvis köra sin befintliga backup även på Virtuella maskiner.

22. Update manager Verktyg för att uppdatera både ESX Hostar och virtuella maskiner. ESX Hostar uppdatera med egen teknik, Windows VMsmha av 3:e partsprodukt (Shavlik) Givetvis går det att utnyttja sin befintliga teknik även på virtuella maskiner.

23. Resurspooler En pool med CPU, Minne prioritering mm. Resurserna i poolen är garanterade. Används för att säkerställa att en grupp av VM:s får den kraft man tänkt sig. Prioritering inom resurspoolen ,här gäller definitionen för den aktuella VM:n. T.ex. kan man ha en pool för interaktiva applikationsservers med högre prioritet.

24. Exempelkonfigurationer

25. Standalone Intel Small/Medium

26. StandAlone System i Large

27. HA Intel Small/Medium

28. HA System i Large

29. Large på Intel Large

30. ?
