  1. General VoIP 2005.3.25 발표자: 황인욱

  2. Index • 1. VoIP 개요 • 2. VoIP의 장단점과 QoS • 3. VoIP 관련 기술 • 4. VoIP 표준화 동향과 미래 • 5. 참고자료

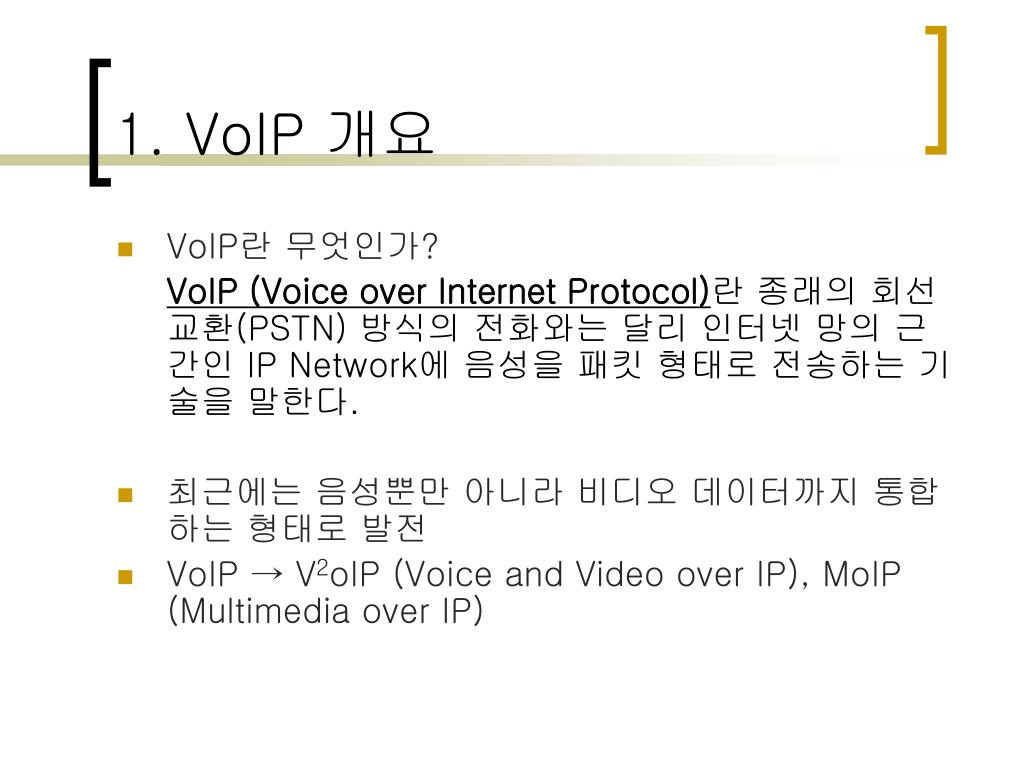

  3. 1. VoIP 개요 • VoIP란 무엇인가? VoIP (Voice over Internet Protocol)란 종래의 회선교환(PSTN) 방식의 전화와는 달리 인터넷 망의 근간인 IP Network에 음성을 패킷 형태로 전송하는 기술을 말한다. • 최근에는 음성뿐만 아니라 비디오 데이터까지 통합하는 형태로 발전 • VoIP → V2oIP (Voice and Video over IP), MoIP (Multimedia over IP)

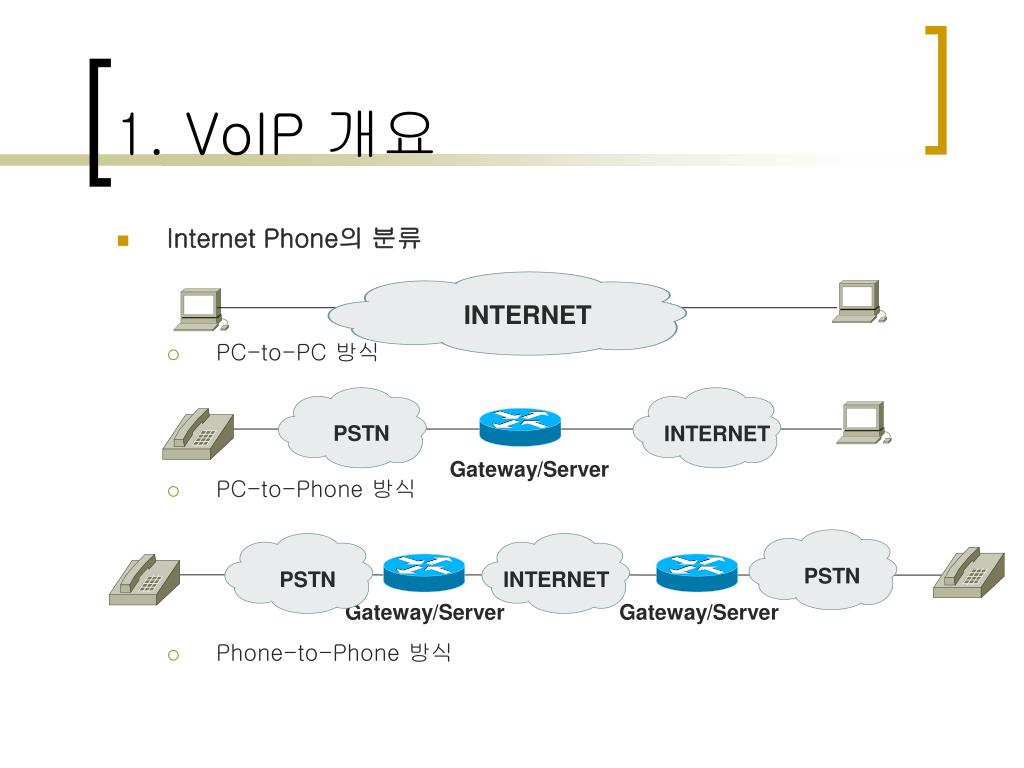

  4. INTERNET PSTN PSTN INTERNET PSTN PSTN 1. VoIP 개요 • Internet Phone의 분류 • PC-to-PC 방식 • PC-to-Phone 방식 • Phone-to-Phone 방식 PSTN INTERNET Gateway/Server Gateway/Server Gateway/Server

  5. IP 망 PSTN PSTN Gateway/Server Gateway/Server 1. VoIP 개요 • VoIP 구성도

  6. 2. VoIP의 장단점과 QoS • 음성을 인터넷망으로 흡수하여 기존 전화에 비해 저렴한 가격으로 서비스 제공 가능 • 이미 구축된 인터넷장비(Router, Switch등)를 활용함으로써 구축비용이 상대적으로 저렴함 • 음성과 데이터를 하나의 망으로 통합 제공함으로 망 자원이 보다 효율적으로 사용될 수 있으며 , 인터넷과 연계된 다양한 지능망 서비스의 제공 가능. • 아직 기존 전화에 비해 뒤쳐지는 통화품질 • 기능 및 동작이 PSTN에 비해 복잡하다.

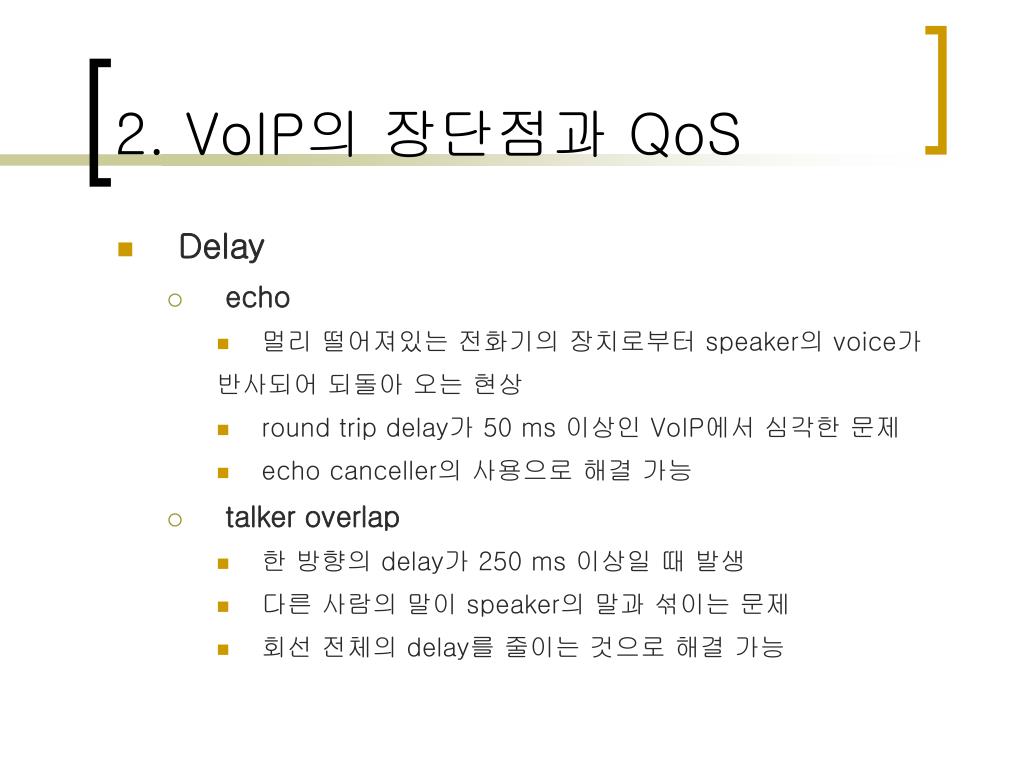

  7. 2. VoIP의 장단점과 QoS • Delay •  echo • 멀리 떨어져있는 전화기의 장치로부터 speaker의 voice가 반사되어 되돌아 오는 현상 • round trip delay가 50 ms 이상인 VoIP에서 심각한 문제 • echo canceller의 사용으로 해결 가능 • talker overlap • 한 방향의 delay가 250 ms 이상일 때 발생 • 다른 사람의 말이 speaker의 말과 섞이는 문제 • 회선 전체의 delay를 줄이는 것으로 해결 가능

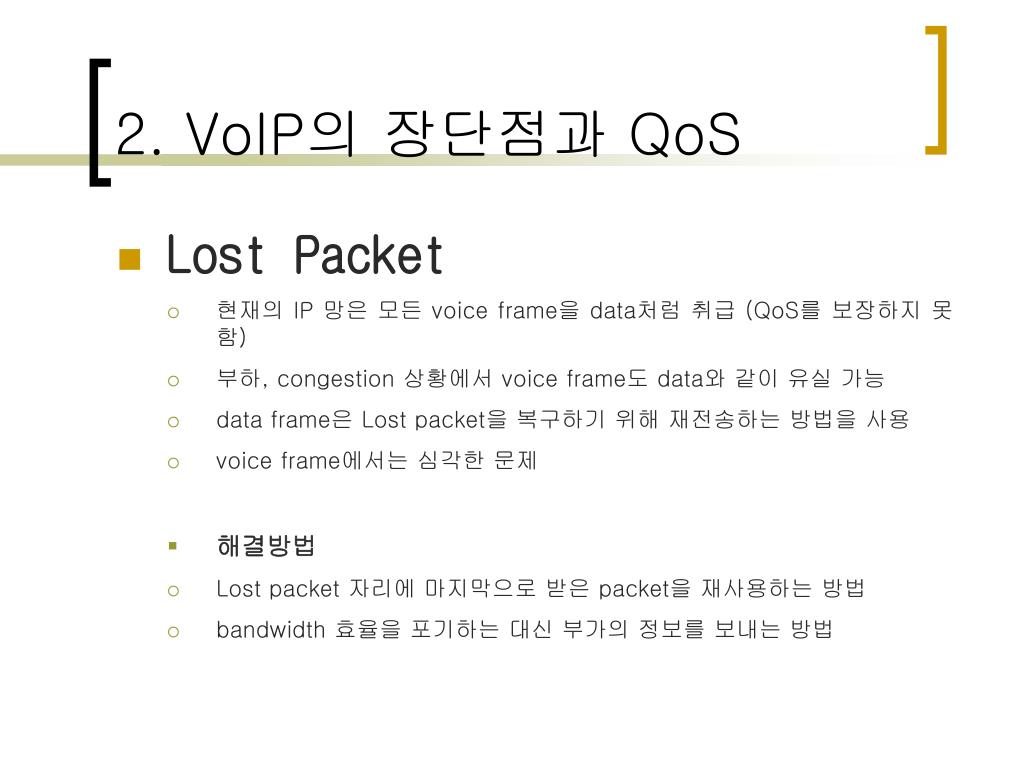

  8. 2. VoIP의 장단점과 QoS • Lost Packet • 현재의 IP 망은 모든 voice frame을 data처럼 취급 (QoS를 보장하지 못함) • 부하, congestion 상황에서 voice frame도 data와 같이 유실 가능 • data frame은 Lost packet을 복구하기 위해 재전송하는 방법을 사용 • voice frame에서는 심각한 문제 • 해결방법 • Lost packet 자리에 마지막으로 받은 packet을 재사용하는 방법 • bandwidth 효율을 포기하는 대신 부가의 정보를 보내는 방법

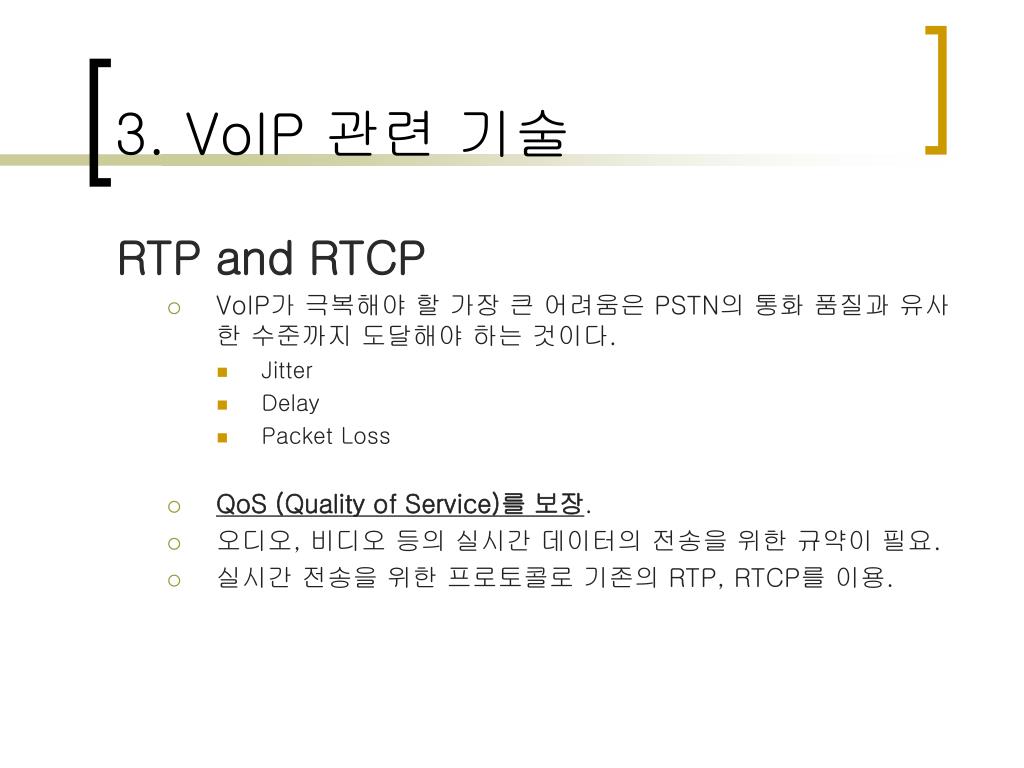

  9. 3. VoIP 관련 기술 RTP and RTCP • VoIP가 극복해야 할 가장 큰 어려움은 PSTN의 통화 품질과 유사한 수준까지 도달해야 하는 것이다. • Jitter • Delay • Packet Loss • QoS (Quality of Service)를 보장. • 오디오, 비디오 등의 실시간 데이터의 전송을 위한 규약이 필요. • 실시간 전송을 위한 프로토콜로 기존의 RTP, RTCP를 이용.

  10. 3. VoIP 관련 기술 • H.323 • 현재 광범위하게 이용되고 있는 표준 프로토콜. • LAN이나 다른 패킷 스위칭형 네트워크를 통한 화상 회의와 인터넷을 통한 비디오 전송을 가능하게 하는 ITU 표준. • VoIP를 위한 H.323의 구성 요소 • Terminal • Gateway • Gatekeeper • MCU (Multipoint Control Unit )

  11. 3. VoIP 관련 기술

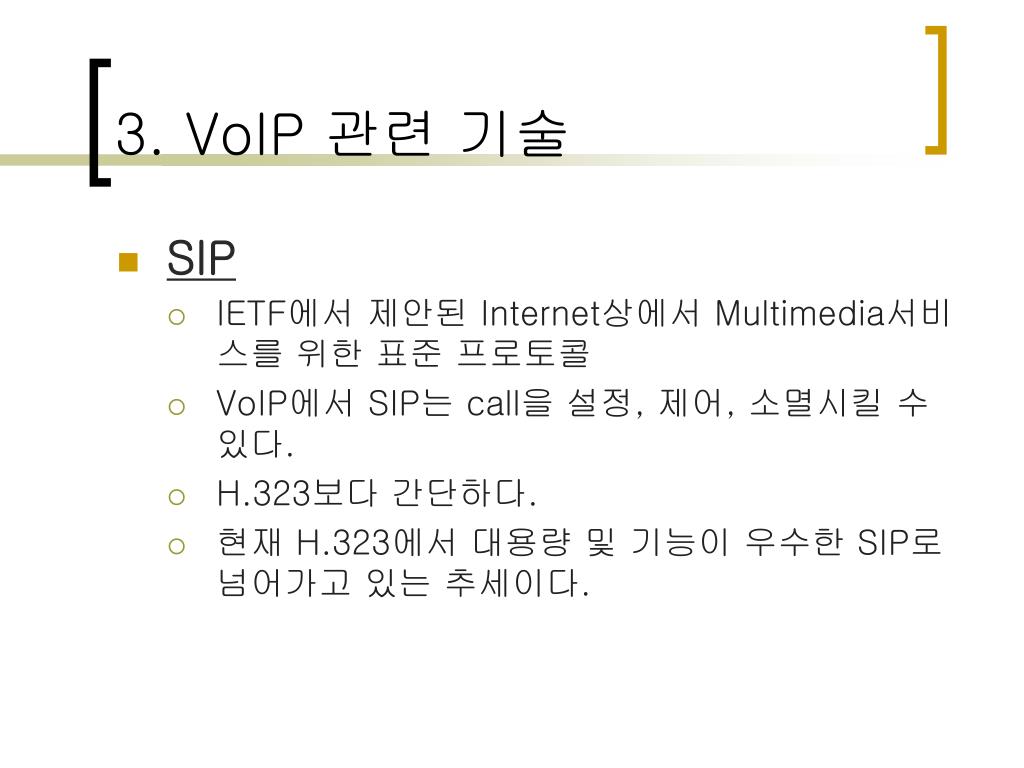

  12. 3. VoIP 관련 기술 • SIP • IETF에서 제안된 Internet상에서 Multimedia서비스를 위한 표준 프로토콜 • VoIP에서 SIP는 call을 설정, 제어, 소멸시킬 수 있다. • H.323보다 간단하다. • 현재 H.323에서 대용량 및 기능이 우수한 SIP로 넘어가고 있는 추세이다.

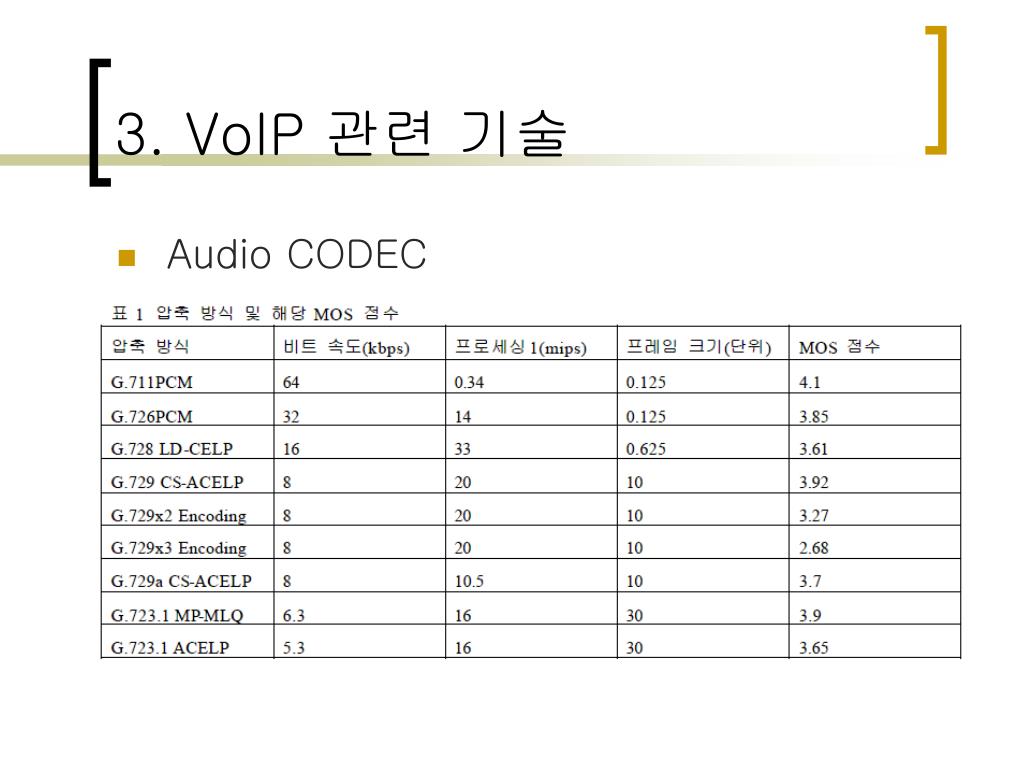

  13. 3. VoIP 관련 기술 • Audio CODEC

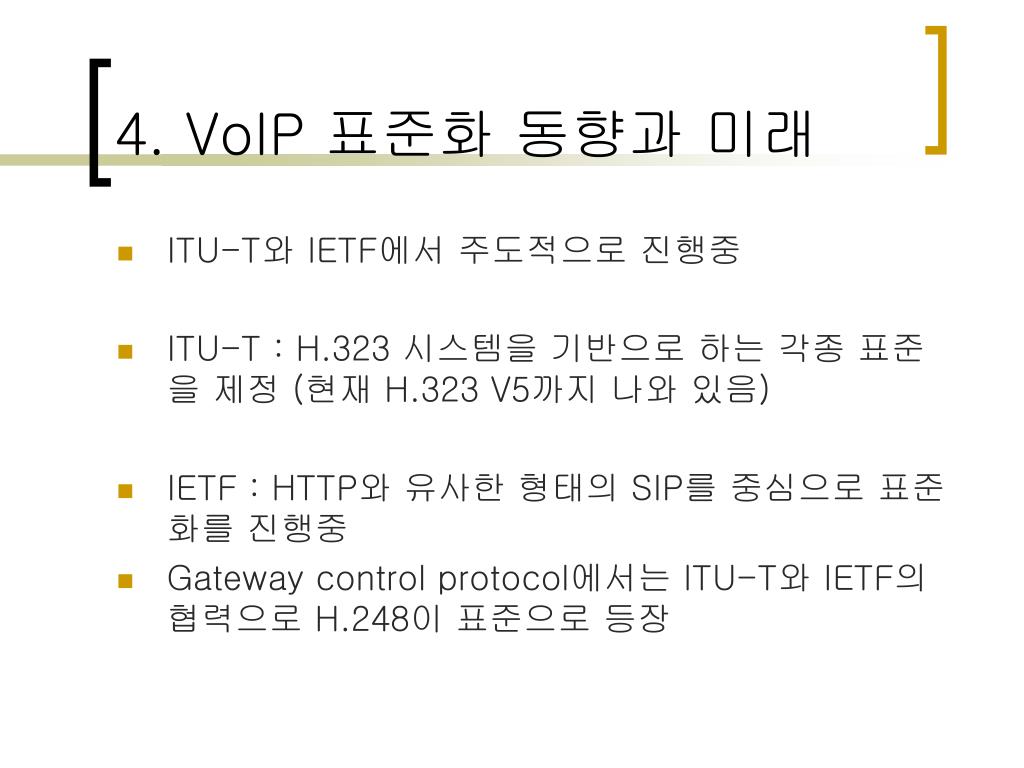

  14. 4. VoIP 표준화 동향과 미래 • ITU-T와 IETF에서 주도적으로 진행중 • ITU-T : H.323 시스템을 기반으로 하는 각종 표준을 제정 (현재 H.323 V5까지 나와 있음) • IETF : HTTP와 유사한 형태의 SIP를 중심으로 표준화를 진행중 • Gateway control protocol에서는 ITU-T와 IETF의 협력으로 H.248이 표준으로 등장

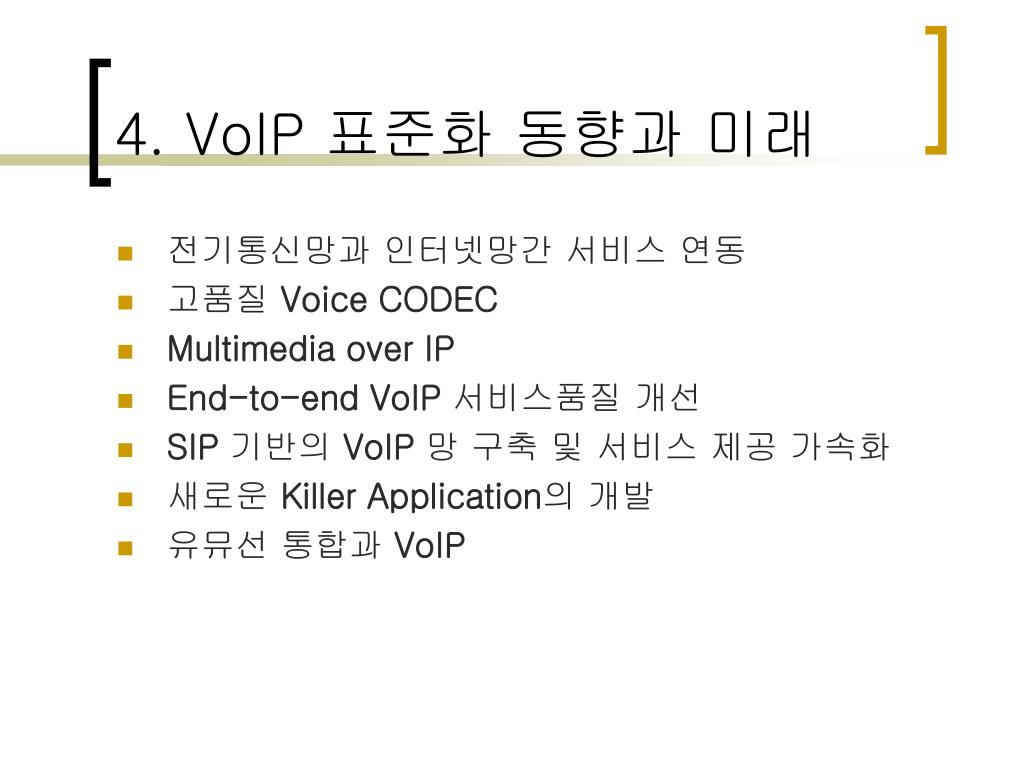

  15. 4. VoIP 표준화 동향과 미래 • 전기통신망과 인터넷망간 서비스 연동 • 고품질 Voice CODEC • Multimedia over IP • End-to-end VoIP 서비스품질 개선 • SIP 기반의 VoIP 망 구축 및 서비스 제공 가속화 • 새로운 Killer Application의 개발 • 유뮤선 통합과 VoIP

  16. 5. 참고자료 • VoIP의 기술동향(http://www.keyphone.co.kr/Voip/Voip_info2.htm) • VoIP 표준기술 동향-강신각 2003.1.17(http://www.osia.or.kr/ikig/wk_data/wk9/9th-05.pdf) • VoIP(Voice Over IP)-강경철 2001.9.13 • http://cafe.naver.com/internetvoice.cafe
