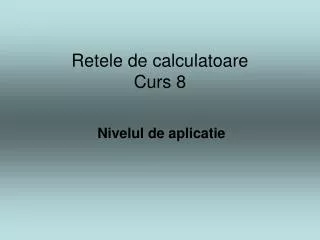

Retele de calculatoare Curs 8

1. Retele de calculatoareCurs 8 Nivelul de aplicatie

2. Cuprins • Serviciul DNS (Domain Name System) • Remote login (Telnet) • HyperText Transfer Protocol (HTTP) • Secure Electronic Transaction (SET)

3. Serviciul DNS (Domain Name System) • Adresa IP, formata din 32 biti, identifica sistemele pentru rutareapachetelor • Utilizatorii prefera sa atribuie sistemelor nume care pot fi usor retinute • Numele unui sistem, constând dintr-o secventa de caractere dintr-un alfabet finit, • reprezinta de asemenea un identificator. Aceste nume sunt utile numai daca exista un • Este necesar un sistem eficient care sa tina corespondenta între numele sistemelor si adresele de retea • Atribuirea numelor trebuie sa se faca în asa fel încât sa: - se evite coincidentele - sa nu fienecesar un centru care sa administreze totalitatea adreselor - sa realizeze un sistemsimplu si eficient de translatare a numelor în adrese de retea.

4. Serviciul DNS (Domain Name System) • Structura ierarhizata: -asigura sintaxa numelor si regulile pentru delegarea autoritatilor responsabile cu atribuirea lor -realizeaza un sistem de calcul distribuit care face trecerea de la nume la adrese. • Numele pentru domenii constau dintr-o secventa de subnume despartite prinpuncte, secventa ce corespunde structurii organizatiilor care au responsabilitateaatribuirii acestor subnume

5. Serviciul DNS (Domain Name System) Nivelul cel mai înalt este autoritatea Internet; este împartitîn domenii; de exemplu: • Numele domeniuluiSemnificatie • COM Organizatii comerciale • EDU Institutii de învatamânt • GOV Institutii guvernamentale • MIL Grupuri militare • NET Centre de administrare a retelelelor mari • ORG Alte organizatii • INT Organizatii internationale • Codul tarii Identificatorul standarddin doua litere

6. Organizarea serverelor pentru DNSLegaturile între serverele reprezinta fiind conexiuni fizice

7. Organizarea serverelor pentru DNS • În fiecare sistem conectat la Internet functioneaza un proces de rezolvare a problemei translatarii numelui în adresa IP\ • Un utilizator care solicita un program de aplicatie specifica numele sistemului cu care aplicatia trebuie sa comunice • Pentru a folosi protocolul TCP sau UDP trebuie sa gasita adresa IP a acestuia • Procesul de translatare va furniza adresa ceruta pe baza informatiilor memorate la solutionarea cererilor anterioare sau va transmite un mesaj de solicitare catre un server de nume; procesul de translatare trebuie sa cunoasca cel putin adresa unui server de nume • Serverul solicitat va furniza adresa din baza sa de date sau va contacta un server ierarhic superior. • Protocolul DNS include facilitati care au rolul sa creasca eficienta operatiilor de translatare a numelui.

8. Exemplu de functionare DNS • Browserul conecteaza un server DNS pentru adresa tet.pub.ro • Serverul DNS contacteaza unul din serverele radacina care va indica adresa IP pentru serverul .ro • Serverul .ro indica adresa IP pentru serverul DNS .pub.ro • Serverul .pub.ro ca indica adresa IP pentru tet.pub.ro • Browserul foloseste aceasta adresa IP • Serverele DNS sunt redundante • Serverele DNS folosesc caching pentru a reduce numarul de apeluri la servere

9. TELNET • Exemplu: afisarea zilei/orei – daca te conectezi la server, serverul va transmite ziua si data si apoi se va deconecta) • Se utilizeaza un server care lucreaza pe portul 13 (portul implicit pentru telnet este 23) • %telnet web67.ntx.net 13 Trying 216.27.61.137... Connected to web67.ntx.net. Escape character is '^]'. Sun Oct 25 08:34:06 2007 Connection closed by foreign host.

10. Hypertext Transfer Protocol (HTTP) Conectarea • Clientul initiaza o conexiune TCP/IP cu serverul utilizand adresa IP si numarul de port • Daca numarul de port nu este specificat, 80 este rezervat pentru HTTP. • Serverul accepa conexiunea • HTTP ruleaza de regula cu TCP, dar poate fi folosit cu orice serviciu orientat pe conexiune (DECnet)

11. Hypertext Transfer Protocol (HTTP) • Cererea • Clientul trimite o cerere de document formata dintr-un sir de caractere ASCII terminat cu CR, LF (carriage return, line feed) • Cerea consta in cuvantul "GET", un SPACE, adresa documentului pe server • Adresa nu contine SPACE • Cautarea este legata de posibilitatea descrierii de catre protocol a unei cautarii dupa un index • O cautare poate fi ceruta de client numai daca exista un document index

12. Hypertext Transfer Protocol (HTTP) • Raspunsul la GET este un mesaj in in limbajul HTML - hypertext mark-up language ; este un sir de caractere ASCII • Browserul formateaza mesajul si il afiseaza pe ecran • Mesajul este terminat de inchiderea conexiunii de catre server. • Inchiderea conexiunii TCP-IP este facuta de server la terminarea documentului • Clientul poate intrerupe transferul; in acest caz serverul nu inregistreza nicio eroare

13. Hypertext Transfer Protocol (HTTP) • Exemplu: %telnet www.howstuffworks.com 80 Trying 216.27.61.137... Connected to howstuffworks.com. Escape character is '^]'. GET http://www.howstuffworks.com/ <html> <head> <title>Welcome to How Stuff Works</title> ... </body> </html> Connection closed by foreign host

14. ELECTRONIC TRANSACTION – SET SET - o specificaţie pentru un sistem de protejare a cardurilor de credit pe Internet. • SET - un set de protocoale de securitate şi formate care permit utilizatorilor să folosească cardurile bancare în mod sigur într-o reţea deschisă – Internet • Versiunea SETv1, a fost iniţiată de MasterCard şi Visa în februarie 1996; la elaborarea specificaţiei au participat mai multe companii, printre care: IBM, Microsoft, RSA şi VeriSign; in 1998 au început să apară primele produse conforme cu specificaţia SET • SET asigură trei servicii de bază: - Un canal securizat între toate părţile implicate într-o tranzacţie - Autentificarea participanţilor la tranzacţii prin folosirea certificatelor digitale - Îmbunătăţirea secretului tranzacţiilor; informaţia este accesibilă părţilor unei tranzacţii numai în măsura în care este necesar.

15. Cerinţele SET (1) • Asigurarea confidenţialităţii pentru informaţiile privind comenzile şi plăţile - criptare • Asigurarea integrităţii datelor transmise - semnături digitale. • Verificarea identităţii utilizatorului cardului; un mecanism care asociază utilizatorul cardului cu un număr de cont reduce posibilitatea unei fraude şi costul total al procesării unei plaţi - semnături şi certificate digitale • Confirmarea pentru utilizator că vânzătorul poate utiliza carduri în relaţiile lui cu o instituţie financiară; este o cerinţă complementară celei precedente: utilizatorul de card trebuie să poată identifica vânzătorii cu care poate face tranzacţii prin card în condiţii de siguranţă - semnături şi certificate digitale.

16. Cerinţele SET (2) • Utilizarea celor mai eficiente metode de securitate şi tehnici de proiectare pentru a proteja toate părţile participante la o tranzacţie de comerţ electronic • Crearea unui protocol care să nu depindă de securitatea nivelului de transport al reţelei şi să nu excludă folosirea unor anumite implementări pentru acest nivel • Să faciliteze interoperabilitatea produselor de software de reţea de la diferiţi producători.

17. Cerinţele SET (3) Sunt realizate prin implementarea următoarelor facilităţi: • Confidenţialitatea informaţiei: contul titularului de card şi informaţiile privind plata sunt securizate în timpul transferului prin reţea; Vânzătorul nu poate afla numărul cărţii de credit; acesta este cunoscut numai de banca emitentă a cardului - Se utilizează criptarea convenţională cu DES. • Integritatea datelor: informaţia privind plata trimisă către vânzător cuprinde comanda, date personale şi ordinul de plată. Sunt folosite semnătura digitală cu algoritmul RSA sau HMAC. • Autentificarea utilizatorului de card. SET utilizează certificate X:509v3 cu semnătură RSA. • Autentificarea vânzătorului: SET utilizează certificate X:509v3 cu semnătură RSA.

18. Componente SET

19. Desfăşurarea tranzacţiilor SET 1-3 • Cumpărătorul deschide un cont şi primeşte un card de la o bancă care asigură plăţi electronice şi SET. • Cumpărătorul primeşte, după verificarea identităţii, un certificat digital X.509v3 semnat de bancă. Certificatul autentifică cheia publică RSA a cumpărătorului şi stabileşte durata ei de valabilitate; de asemenea, prin certificat, banca garantează corespondenţa dintre perechea de chei a cumpărătorului şi cardul său. • Vânzătorul trebuie să aibă certificate pentru două chei deţinute de el: cheia cu care semnează şi cheia folosită pentru schimbul de chei; trebuie să aibă şi o copie a certificatului cheii publice a porţii de plăţi.

20. Desfăşurarea tranzacţiilor SET 4-6 • Cumpărătorul emite un ordin de cumpărare: aceasta implică selectarea articolelor pentru cumpărare prin vizitarea on line a web site-ului vânzătorului şi trimiterea listei articolelor pe care le doreşte către vânzător. Vânzătorul trimite cumpărătorului factura (OI -Order Information) care conţine lista articolelor, preţul lor, preţul total şi numărul facturii. • Identitatea vânzătorului este verificată de cumpărător cu ajutorul copiei certificatului vânzătorului, pe care acesta o trimite odată cu factura. • Cumpărătorul trimite factura, informaţia de plată (PI-Payment Information) şi propriul certificat către vânzător. Factura confirmă cumpărarea articolelor incluse; informaţia de plată conţine datele despre cartea de credit, criptate astfel încât să nu poată fi citite de către vânzător; certificatul cumpărătorului permite vânzătorului să verifice identitatea acestuia.

21. Desfăşurarea tranzacţiilor SET 7-10 • Vânzătorul cere autorizarea plăţii prin trimiterea către poarta de plăţi a informaţiei de plată cerând să se verifice dacă suma disponibilă în contul cumpărătorului este suficientă pentru a se face plata cumpărăturii cerute. • Vânzătorul confirmă acceptarea informaţiei de plată către cumpărător. • Vânzătorul expediază bunurile către cumpărător sau efectuează serviciile cerute. • Vânzătorul cere efectuarea plăţii către poarta de plăţi care gestionează efectuarea plăţii.

22. Generarea semnăturii duale

23. Efectele semnaturii duale • Vânzătorul a primit OI şi a verificat semnătura • Banca a primit PI şi a verificat semnătura • Cumpărătorul a legat OI de PI şi poate dovedi această legătură

24. Cerere de cumpărare emisă de deţinătorul cardului (1)

25. Cerere de cumpărare emisă de deţinătorul cardului (2) • Informaţia privitoare la plată - va fi transmisă de vânzător către poarta de plăţi şi constă din PI, semnătura duală, calculată asupra PI şi OI, şi OIMD (acesta este necesar la poarta de plăţi pentru a verifica semnătura duală), toate criptate cu cheia KS . Se adaugăplicul digital format prin criptarea KS cu cheia publică a porţii de plăţi; acest plic trebuie decriptat înainte de a citi câmpurile de informaţie menţionate anterior. • Informaţia privitoare la comanda de cumpărare, destinată vânzătorului, constă din: OI, semnătura duală, PIMD (necesar pentru verificarea semnăturii duale). • Certificatul cumpărătorului pentru autentificarea cheii sale publice; este necesar atât vânzătorului, cât şi porţii de plăţi.

26. Comerciantul verifică cererea clientului
