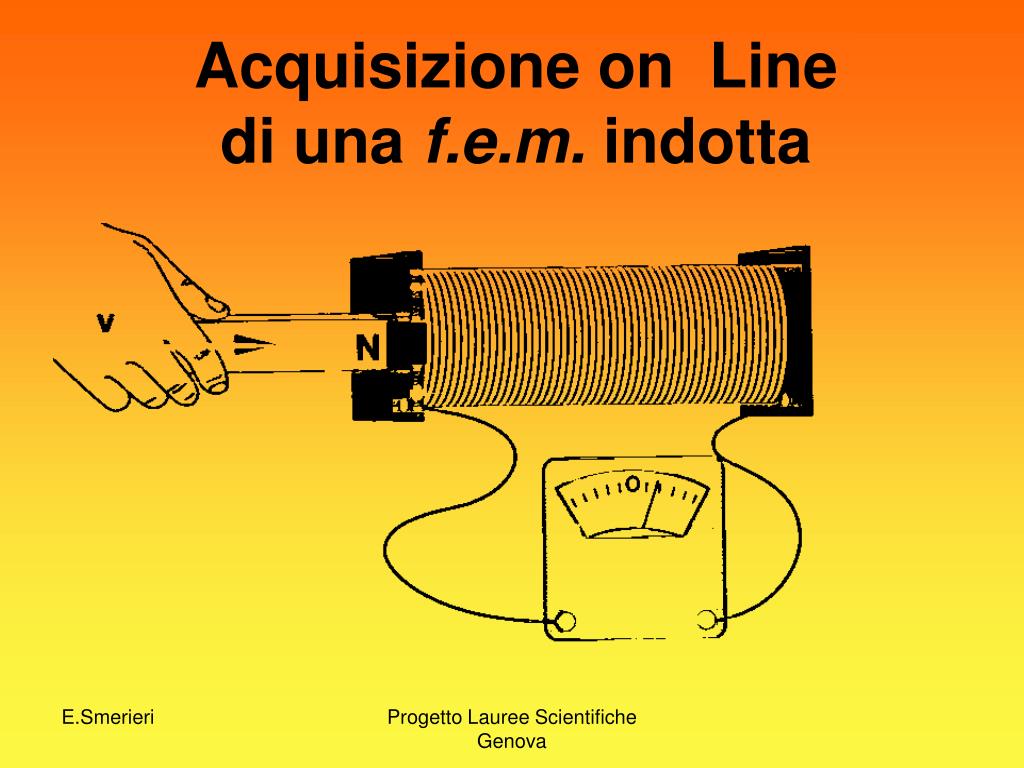

  1. Acquisizione on Line di una f.e.m. indotta Progetto Lauree Scientifiche Genova

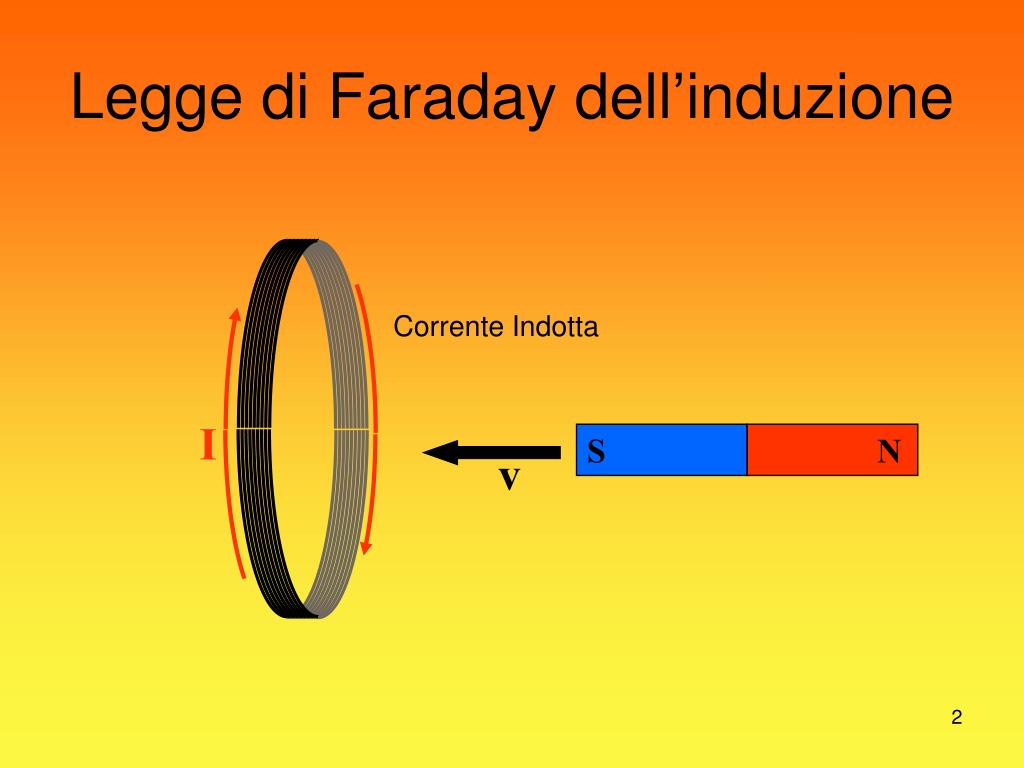

  2. I S N v Legge di Faraday dell’induzione Corrente Indotta

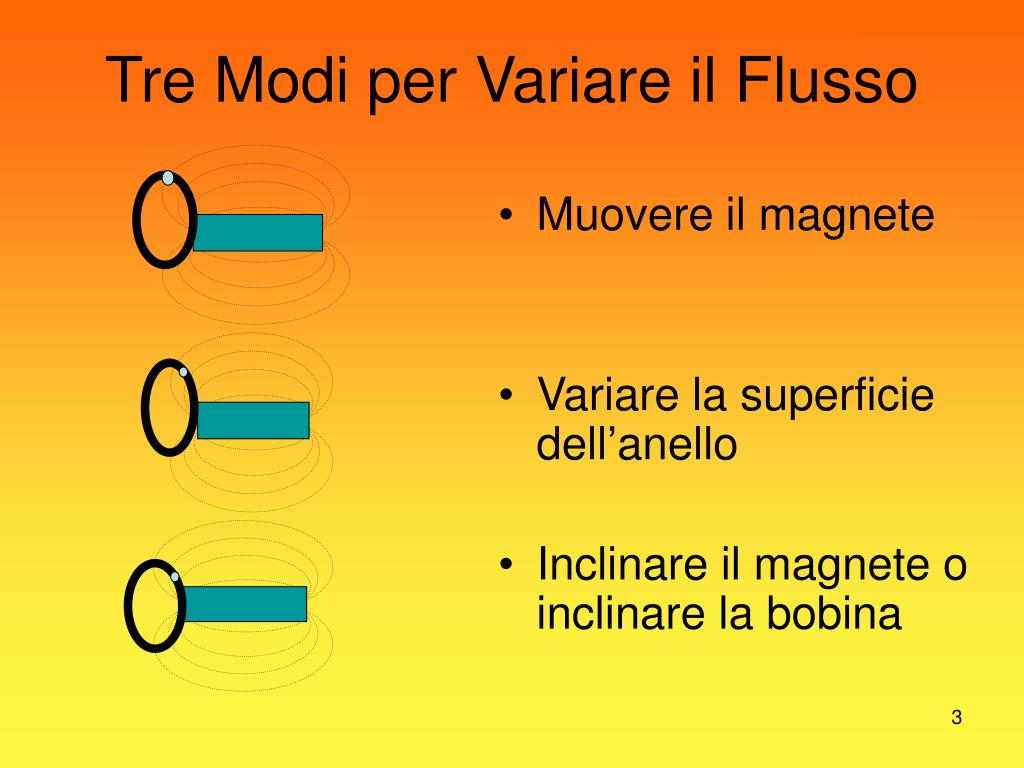

  3. Tre Modi per Variare il Flusso • Muovere il magnete • Variare la superficie dell’anello • Inclinare il magnete o inclinare la bobina

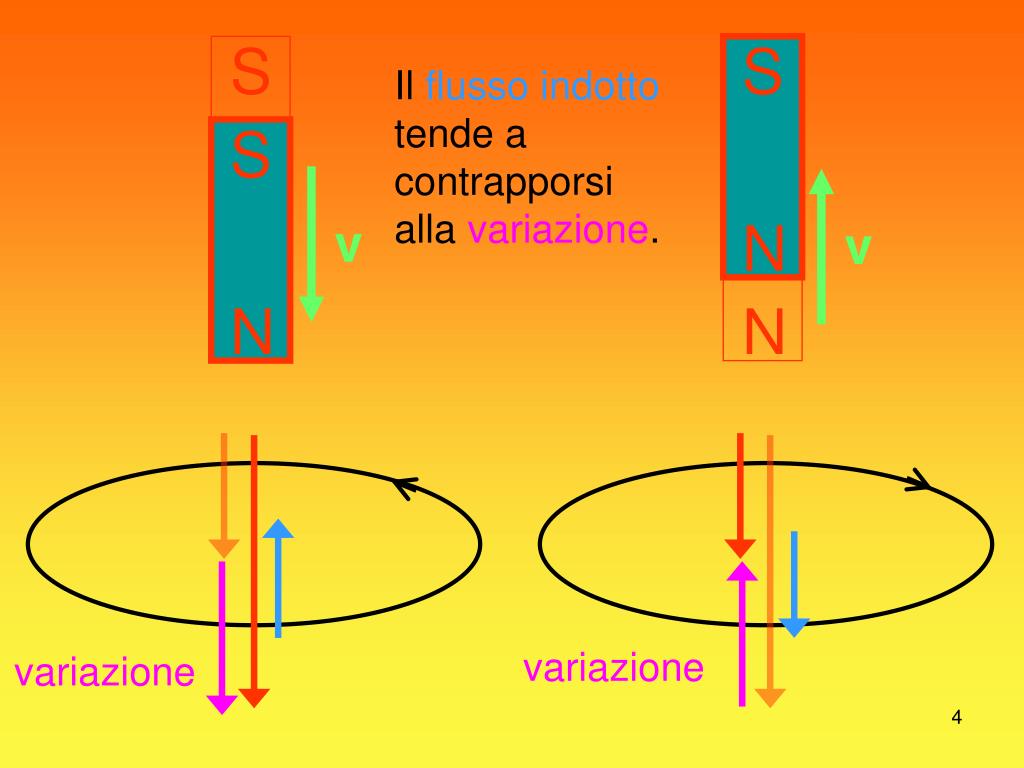

  4. S N variazione variazione S S Il flusso indotto tende a contrapporsi alla variazione. S N v v N

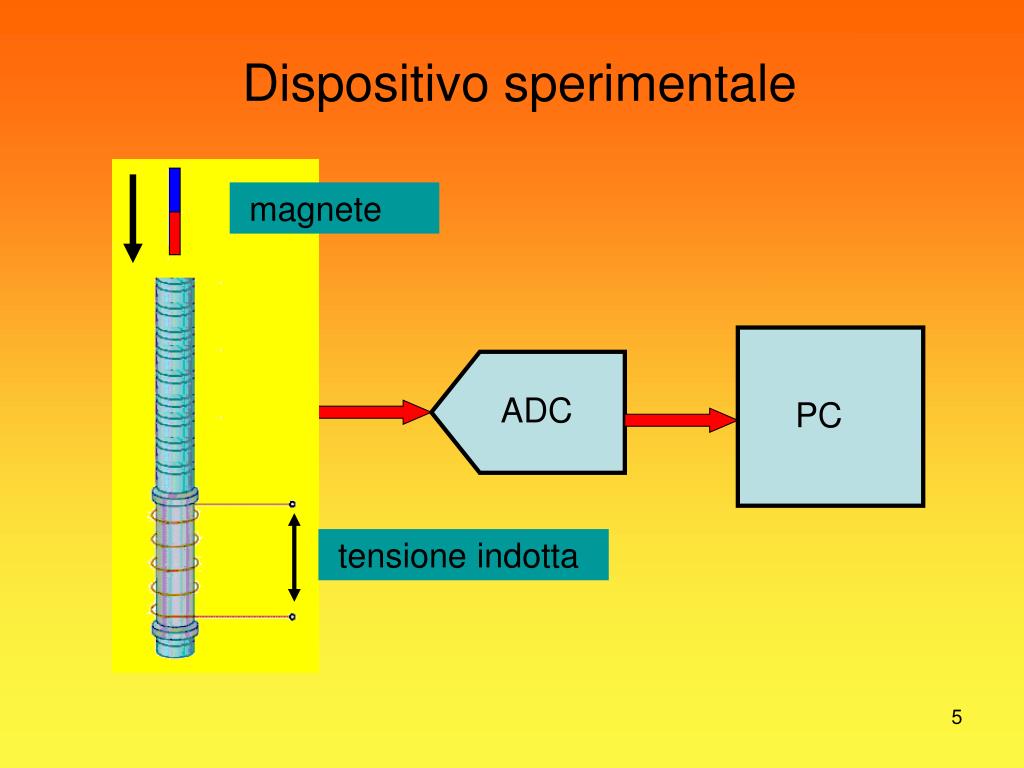

  5. Dispositivo sperimentale magnete PC ADC tensione indotta

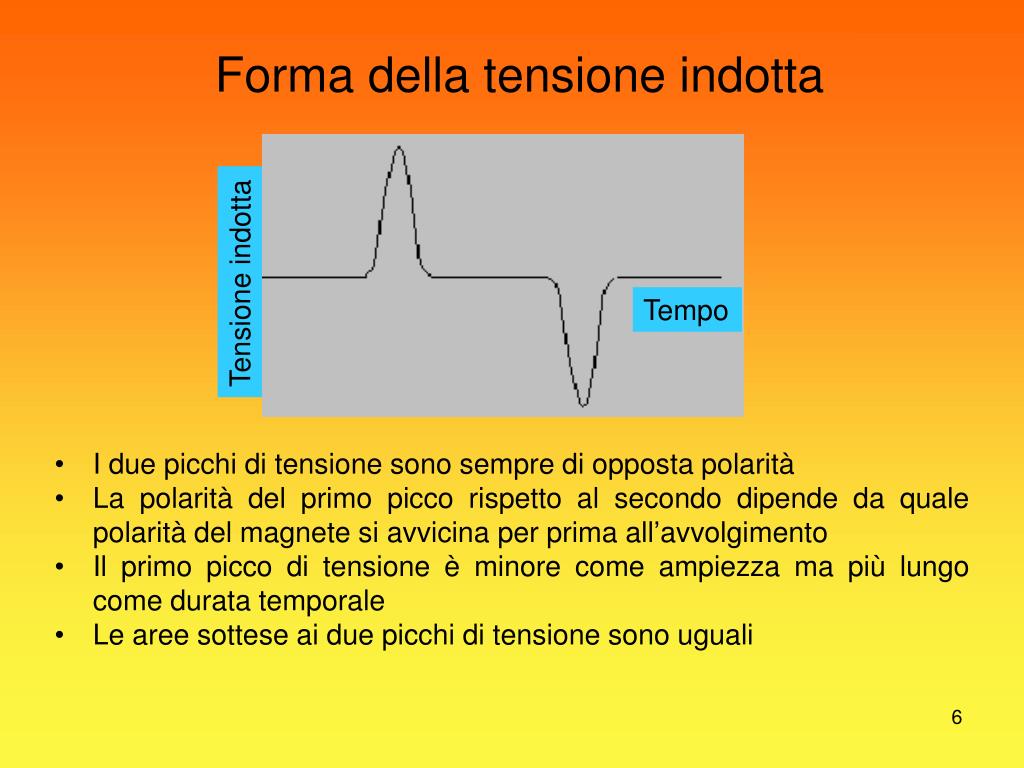

  6. Forma della tensione indotta Tensione indotta Tempo • I due picchi di tensione sono sempre di opposta polarità • La polarità del primo picco rispetto al secondo dipende da quale polarità del magnete si avvicina per prima all’avvolgimento • Il primo picco di tensione è minore come ampiezza ma più lungo come durata temporale • Le aree sottese ai due picchi di tensione sono uguali

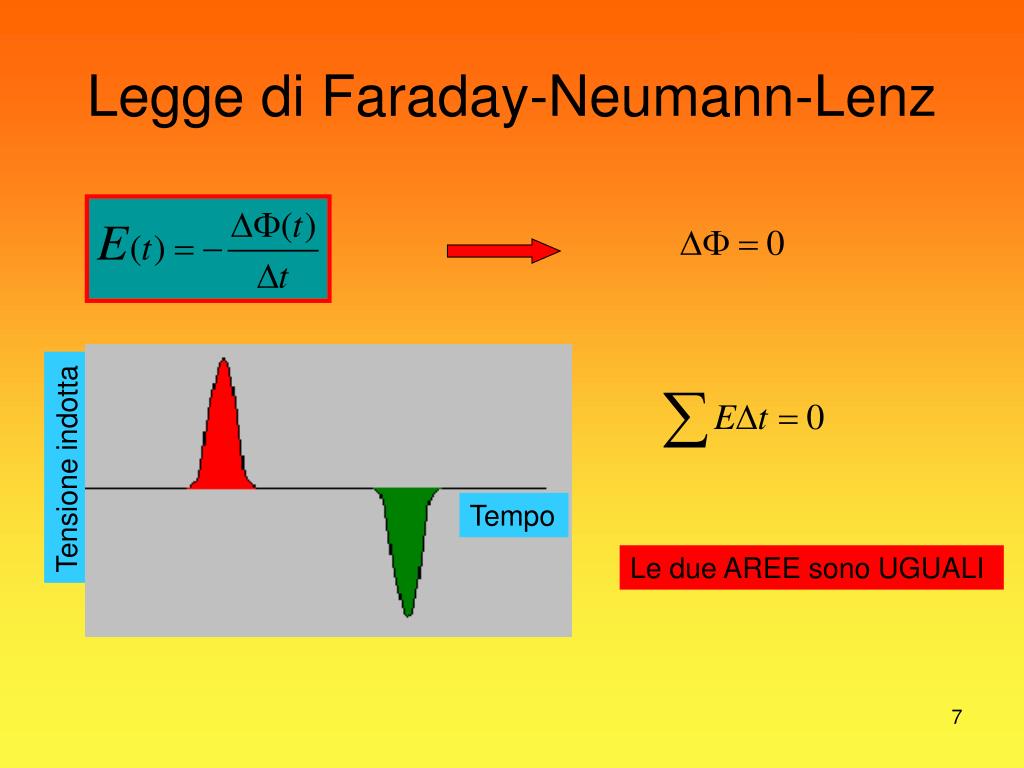

  7. Legge di Faraday-Neumann-Lenz Tensione indotta Tempo Le due AREE sono UGUALI

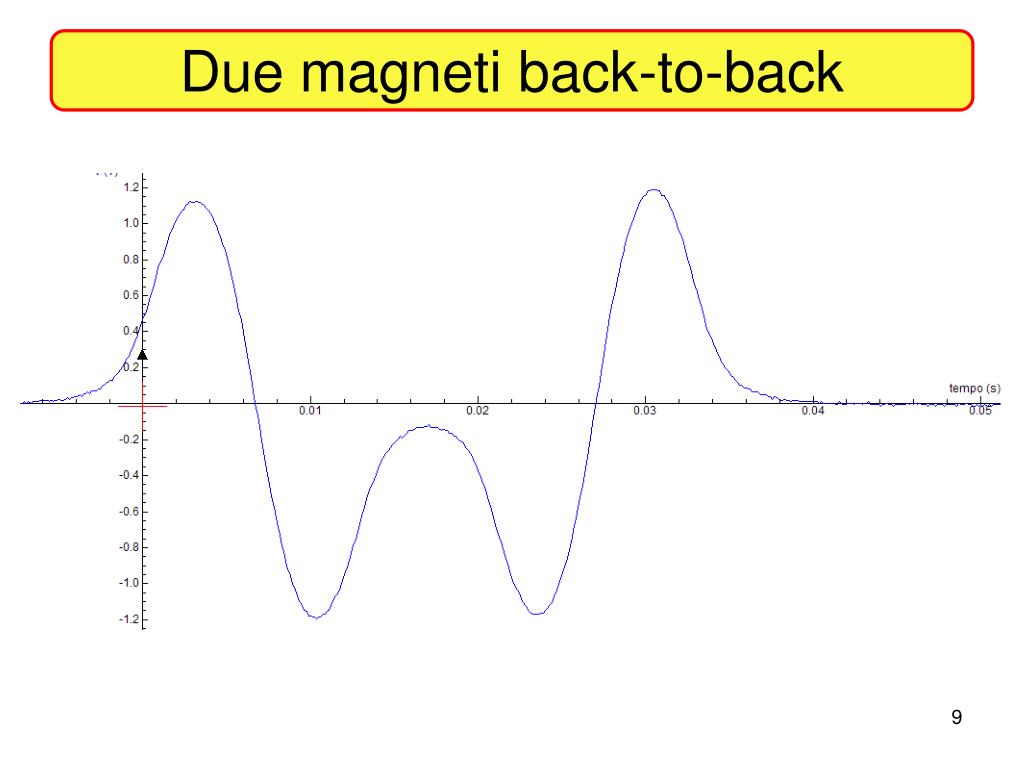

  8. Due magneti back-to-back
