אשכול שלישי : עבודת המפקח בשטח

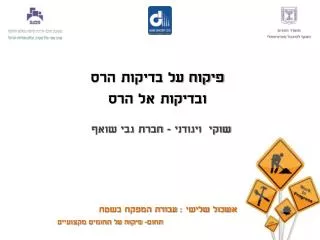

1. פיקוח על בדיקות הרס ובדיקות אל הרס שוקי ויגודני - חברת גבי שואף אשכול שלישי : עבודת המפקח בשטח תחום- פיקוח על תחומים מקצועיים

2. על החברה: המעבדה ביבנה • החברה נוסדה בשנות ה 70 על ידי גבי שואף • בחברה מועסקים כ 80 עובדים המבצעים בדיקות לא הורסות בתחומים שונים. • לחברה 3 סניפים: מעבדה מרכזית ביבנה, סניף חיפה וסניף באר שבע. • החברה מוסמכת לביצוע בדיקות על ידי הרשות להסמכת מעבדות, ובתחום התעופתי מוסמכת Nadcap ומוסמכת על ידי יצרני מטוסים כגון בואינג, P&W, רולס רוייס ועוד.

3. מטרות ההרצאה • הכרת שיטות לא הורסות • הקניית מושגי ייסוד לדרישת האיכות בריתוכים • קריאת דוחות בדיקה • הכרת וזיהוי אי רציפויות

4. רציונל בנוסף לבדיקה הוויזואלית, הבדיקה הראדיוגראפית היא אחד הכלים היחידים שיש למפקח לבדיקת הריתוך, שהוא אחד מהעבודות הבסיסיות ביותר בעבודת הצנרת.

5. ראשי פרקים • הכרת שיטות לא הורסות: • מעל פני השטח:ויזואליות, חלקיקים מגנטיים וצבע חודר. • מתחת לפני השטח: אולטרסוניק ורדיוגרפיה. • הכרת תקנים ישימים לבדיקת צנרת וריתוכים

6. שיטות בדיקה לא הורסות:

7. בדיקות לא הורסות • בטיחות – מניעת אסונות ופגיעה בנפש • כלכלית – חסכון כשלים ואובדן חומר ושעות עבודה יכולות להיעשות מדגמית יכולות להיעשות 100% השיקול הוא הצורך החוזי וכדאיות כלכלית • עלות – עלות הבדיקות • זמן – מוסיפה תהליך בזמן הייצור • "בעיות" – מה אם מגלים פגמים?...

8. שיטות בדיקה עיקריות • בדיקות פני שטח • חלקיקים מגנטיים • צבע חודר • ויזואלי • בדיקות מתחת לפני שטח • אולטרסוניק • רדיוגרפיה

9. בדיקות בצבעים חודרים שלבים עיקריים • ניקוי פני השטח הנבדק • כיסוי בצבע חודר • המתנה לחדירת הצבע החודר • הסרת הצבע החודר • פיתוח • פענוח • ניקוי החלק

11. בדיקות בחלקיקים מגנטיים הבדיקה מבוססת על מגנוט האובייקט הנבדק ופזור חלקיקי פרומגנטיים בגודל של מספר מקרונים , הצבועים בצבע בולט. חלקיקים אלו מתרכזים באזור הפגם והופכים אותו לנראה לעין.

12. ציוד לבדיקה מכונה נייחת מכשיר נייד

13. בדיקות ויזואליות • שיטת הבדיקה הוויזואלית היא שיטת הבדיקה הנפוצה והוותיקה ביותר ומשמשת לישומיים רבים ומגוונים. • ככלל כמעט כל בדיקה לא הורסת מלווה בבדיקה ויזואלית.

14. אמצעי הבדיקה • עין בלתי מזוינת • בורוסקופים • זכוכית מגדלת • חומרי צריבה • כלי מדידה

15. בדיקות ויזואליות של ריתוכים • כלי מדידה

16. עומק קעקוע מדידת צוואר הריתוך מדידת גובה ה"רגל"

17. מדידת רוחב התפיחה מדידת גובה התפיחה

18. בדיקות אולטרסוניות עקרון השיטה גלי הקול מיוצרים על ידי החומר הפייזואלקטרי הנמצא בתוך הגשיש, אות חשמלי הופך לתנודה מכאנית המועברת לחומר, גל הקול נע בחומר ומוחזר מקצהו או מפגם. בתצוגת המכשיר ציר ה X של המסך מציג את זמן המעבר אשר מתורגם למרחק או עובי (המהירות ידועה)

20. רדיוגרפיה

21. רדיוגרפיה עקרון : קרניX אלקטרונים הפוגעים באנודה לפליטת קרניX חומר מתכתי בולע הקרינה הפגם בולע פחות קרינה אלקטרונים מואצים עיבוד פוטוגראפי ספק מתח גבוה רדיוגרמה דמות צל המראה אי רציפות ומיקומה (האינדיקציה אינה מראה עומק פגם בחומר) דמות הנוצרת על הפילם. השחרה יחסית לכמות הקרינה

22. יצירת קרני ה X eV , KeV, MeV Anode ( Material, Types) Controls (Time, mA, KV)

23. איזוטופים איזוטופים המשמשים לרדיוגרפיה SE 75 IR 192 CO 60

24. עקרון : קרני גמא צינור מוביל מיגון לקרינה מצב עבודה של המקור הפעלה בשלט רחוק אחסון המקור

26. פענוח אלומינטור: בעוצמה מספקת לפי דרישות התקן מיסוך של אזורים לא מושחרים (מניעת סנוור) תאורת רקע (לא יותר מ 30 לוקס) דנסיטומטר: מדידת דרגת ההשחרה. הפענוח הוא סובייקטיבי ויתכנו הבדלים בן המפענחים.

27. שיטות צילום

28. בועות עגולות ומוארכות בועות מוארכות

29. סיגים חוסר חדירה לשורש

30. שורש קעור Burn Through

31. קעקוע (פנימי) בחומר האם באזור השורש קעקוע (חיצוני) בחומר האם

32. סוגי פנטרמטרים – פנטרמטר חוטים

33. דוח הבדיקה

35. תקנים ישימים לבדיקת צנרת וריתוכים

36. תקנים ישימים • תקן ישראלי 1462 • מפרט מקורות 332007 • מפרט מקורות 332009 • מפרט מקורות 331011 • מפרט מקורות 331003 API 5L API 1104 AWWA C206 AWWA C200

37. מפרט מקורות 332007 אי התאמה בחיבור צינורות

38. מפרט מקורות 332007 - תמצית בדיקות ראשוניות בדיקת שלמות הצינור – דפורמציה, כיפוף, מעיכה, שבר בציפוי פנים, אובאליות. בדיקת הציפוי באזור הריתוך – חוסר ציפוי, צפוי בעל עובי שווה התאמת הצינורות

39. שלב הריתוך – ריתוכי תפיסה יש לבדוק הצמדה מלאה ולרתך ריתוכי תפיסה לפי הטבלה הבאה יש לבדוק שריתוך השורש וריתוך הכיסוי יהיו בכיוון הנדרש, ירותכו באלקטרודה המתאימה ובאמפר הנדרש.

42. דרישות איכות: סדקים אסורים סיגים אסורים בועות אסורות קעקועים ושרפות אסורים נדרשת התכה מלאה נדרש ניקוי של בליטות, תפיסות ריתוך וגיצים. במפרט זה התייחסות גם למפנים (זוויות) – אין התייחסות במצגת זו

43. מפרט מקורות 332009 - תמצית

46. במקומות בהם לא ניתן לבצע בדיקה חזותית ניתן לבצע צילום רדיוגרפי. בבדיקה זו ההתייחסות היא למצב החפיפה ומצב הבטון הפנימי אך אין להתייחס לטיב הריתוך.

48. מפרט מקורות 331011 - תמצית מפרט לייצור ובדיקה של אביזרי צנרת מפלדה המיוצרים בבתי מלאכה הדרישות הכלליות – לפי AWWA C 200-97 דרישות אורכים

49. קטרים באזור הרחוק מ 100 מ"מ מהקצה מותרת סטייה של אחוז אחד מהקוטר הנומינלי ישרות 0.2 אחוז מאורך הצינור אובאליות 1 אחוז מהקוטר הנומינלי

50. דרישות איכות • חתך התפר מלא • ללא סדקים • ללא סיגים • ללא נקבוביות • ללא קעקועים ושריפות • היתוך מלא • חדירה מלאה • ג ובה תפיחה בין 0.8 ל 1.5 מ"מ • כיסוי של 2 מ"מ משני צידי הנעיץ
