  1. Nebezpečné jevy v letectví • mlhy • námraza • turbulence • bouřky

  2. Mlhy • Klasifikace dohlednosti • Dohlednost „nad 10 km“ • Zákal – dohlednost 1 až 5 km • Kouřmo – dohlednost 1 až 5 km • Mlha – dohlednost < 1 km

  3. Mlhy • Klasifikace dohlednosti • Dohlednost „nad 10 km“ • Zákal – dohlednost 1 až 5 km • Kouřmo – dohlednost 1 až 5 km • Mlha – dohlednost < 1 km

  4. Klasifikace mlh • Radiační mlha bezoblačné počasí, slabý vítr, vyšší vlhkost ochlazování vzduchu od zemského povrchu během noci, vznik přízemní inverze > nad ránem možnost mlhy většinou lokálního charakteru – např. údolní mlha

  5. Radiační mlha

  6. Klasifikace mlh • Advekční mlha teplý vlhký vzduch proudí nad chladný zemský povrch od kterého se ochladí na teplotu rosného bodu nebo pod ní > vznikne mlha většinou plošně rozsáhlé, vertikálně poměrně mohutné, často mrholení

  7. Advekční mlha

  8. Klasifikace mlh • Advekčně – radiační mlha pokud spolupůsobí advekce a radiace mluvíme o advekčně-radiační mlze

  9. Klasifikace mlh • Frontální mlha zvýšení vlhkosti vzduchu vlivem vypadávání srážek (částečně i výparu) nebo snížením frontální oblačnosti k zemskému povrchu postupuje s frontou

  10. Klasifikace mlh • Mlha horská nucený výstup a adiabatické ochlazování díky konfiguraci terénu • Mlha z vypařování (arktických moří) při velmi nízké teplotě vzduchu nad vodní hladinou > vypadá jako „pára“

  11. Horská mlha

  12. Námraza • I v dnešní době je to „strašák“ pro piloty • Zhoršuje aerodynamické vlastnosti, zvyšuje hmotnost, zvyšuje spotřebu... • Meteorologické vlivy vzniku námrazy přechlazené vodní kapky, teplota a vlhkost vzduchu, velikost vodních kapiček • Aerodynamické vlivy vzniku námrazy teplota povrchu letadla, rychlost, aerodynamická jemnost

  13. Námraza

  14. Klasifikace námrazy • Jinovatka ledové krystalky bělavé barvy na parkujících letadlech nebo při klesání přes cirrovitou oblačnost • Ledovka hladký průsvitný nebo průhledný led způsobený zmrznutím velkých přechlazených kapek • Zrnitá námraza drsný, mléčně zbarvený, neprůhledný led vznikající mrznutím malých vodních kapiček

  15. Námraza • námraza na teplé frontě • námraza v kupovité oblačnosti • námraza ve vrstevnaté oblačnosti

  16. Námraza na teplé frontě teplý vzduch 0°C 0°C studený vzduch

  17. Turbulence • Rozdělení turbulence podle příčiny vzniku • Termická • Mechanická • Dynamická

  18. Klasifikace turbulence • Termická turbulence (konvekce) Termicky podmíněný, ne vždy uspořádaný, vertikální pohyb vzduchových částic způsobený nerovnoměrným ohříváním zemského povrchu v instabilní vrstvě vzduchu. Extrémní případ > bouřky

  19. Termická turbulence

  20. Klasifikace turbulence • Mechanická turbulence Vzniká prouděním vzduchu přes překážku v jejím závětří a bezprostředně nad překážkou. Závisí na rychlosti větru a na tvaru překážky.

  21. Laminární proudění

  22. Vírové proudění

  23. Rotorové proudění

  24. Vlnové proudění

  25. Klasifikace turbulence • Dynamická turbulence Vzniká vlivem vnitřního tření mezi vrstvami vzduchu s rozdílným směrem a rychlostí vzduchu. Inverzní vrstvy vzduchu Hladiny pod tropopauzou > CAT, Jet stream

  26. Dynamická turbulence

  27. Dynamická turbulence

  28. Dynamická turbulence • CAT – turbulence „v čistém vzduchu“ • Jet stream – tryskové proudění minimální rychlost větru 30 m/s (60 KT) tvar trubice – délka několik tisíc km, šířka několik set km a výška několik km

  29. Jet stream

  30. Jet stream

  31. Jet stream

  32. Turbulence na inverzi Výrazný střih větru bývá obvykle na inverzní hladině Výrazná inverzní hladina je například topopauza

  33. Bouřky • Klasifikace bouřek • Frontální • Nefrontální • Single cell • Multi cell • Super cell • Mezosynoptický konvektivní systém • Nebezpečné jevy v bouřkách • námraza, turbulence, húlava, microburst, tornádo...

  34. Klasifikace bouřek - frontální • Bouřky na studené frontě • Bouřky na okluzní frontě • Bouřky na teplé frontě

  35. Bouřky na studené frontě

  36. Bouřky na OF - maskované

  37. Klasifikace bouřek - nefrontální Starší klasifikace bouřek, dnes již nemoderní • Insolační (bouřky z tepla) • Advekční bouřky • Orografické bouřky • Bouřky v konvergentním proudění • Bouřky na čárách instability (squall line)

  38. Orografická bouřka

  39. Klasifikace bouřek - nefrontální Novější klasifikace bouřek – buněčná struktura bouřek • Jednobuněnčné bouřky (single cell) • Vícebuněčné bouřky (multi cell) • Supercely (supercell) • Mezosynoptický konvektivní systém

  40. Buněčná struktura bouřek • Bouřková buňka a její životní fáze • Kumulová fáze – vývoj mraku CU>TCU před vznikem bouřky – i několik hodin... • Bouřková fáze – aktivní bouřka CB – většinou jen několik minut až několik desítek minut.. • Fáze rozpadová – zánik (rozpuštění) mraku – několik hodin...

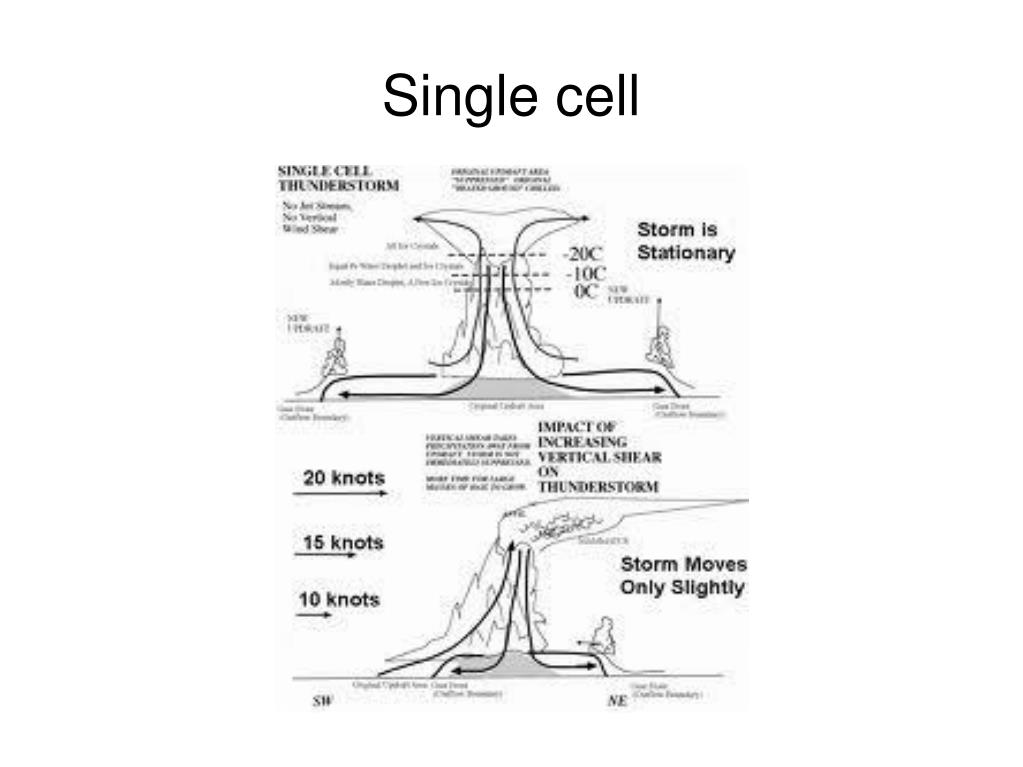

  41. Single cell

  42. Single cell

  43. Multi cell

  44. Multi cell

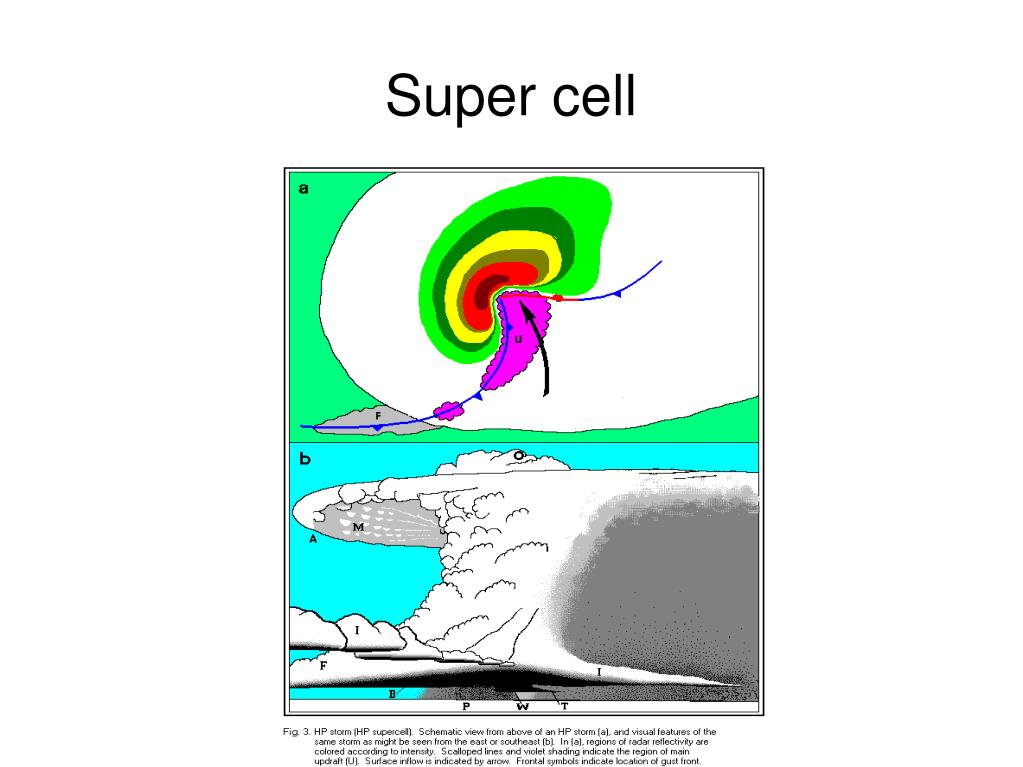

  45. Super cell

  46. Super cell

  47. Mezosynoptický konvektivní systém

  48. Nebezpečné jevy v bouřkách • Turbulence • Námraza • Microburst (downburst) • Gust front • Húlava • Tornádo • Kombinace všeho výše psaného...

  49. Microbusrt (downburst) • Náhlé vylití studeného vzduchu z kumulonimbu, silné klesání 20-30 m/s. Po dosažení zemského povrchu „rozlití vzduchu do stran“ a vznik „gust front“. Gust front nemusí být jen přímo pod základnou CB ale i v jeho blízkosti, proto může být nebezpečná i bouřka v blízkosti letiště, ne jen přímo nad letištěm.

  50. microburst
