Presentation Transcript
iso and osi
ISO and OSI
  • องค์กรกำหนดมาตรฐานสากล

(International Standards Organization)

  • แบบจำลองอ้างอิงเครือข่ายมาตรฐานสากล

(Open Systems Interconnection)

slide4
แนวคิดในการแบ่งลำดับชั้นสื่อสารแนวคิดในการแบ่งลำดับชั้นสื่อสาร
  • ลดความซับซ้อน ง่ายต่อการเรียนรู้และเข้าใจ
  • แต่ละเลเยอร์มีบทบาทที่ชัดเจนและแตกต่าง
  • แต่ละเลเยอร์ปฏิบัติงานตามหน้าที่ที่ได้รับมอบหมาย
  • ฟังก์ชันการทำงานแต่ละเลเยอร์สอดคล้องกับมาตรฐานสากล
  • ความรับผิดชอบในแต่ละเลเยอร์เป็นอิสระต่อกัน
  • แต่ละเลเยอร์มีหน้าที่อย่างเหมาะสม
slide5

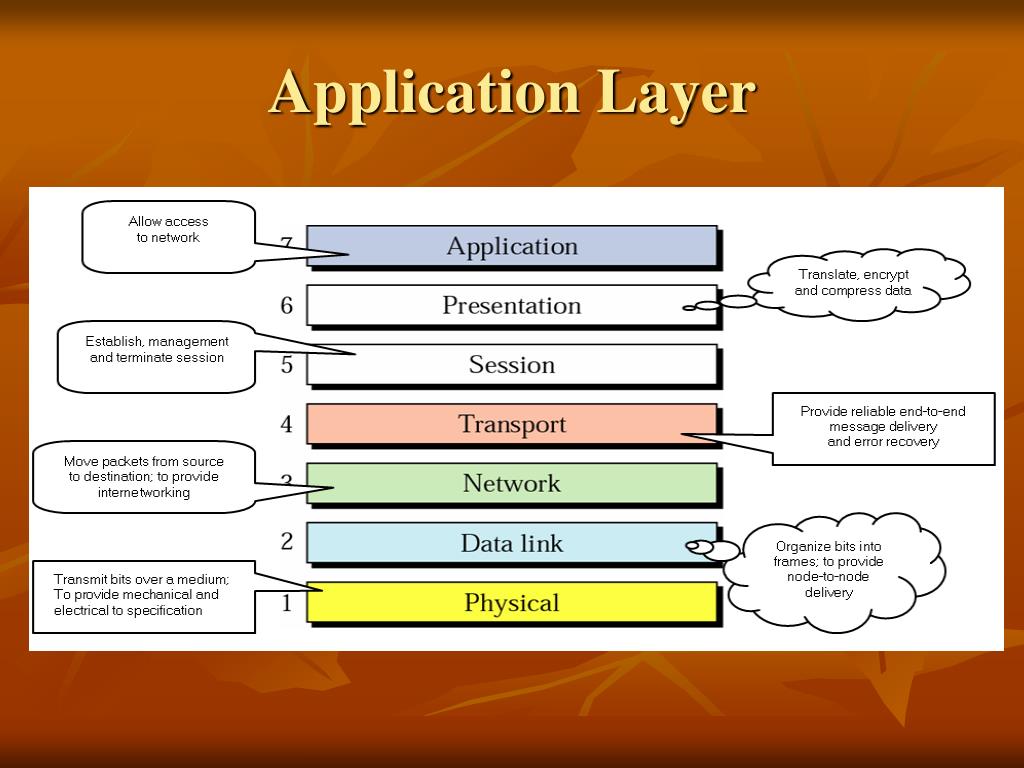

ลำดับชั้นต่างๆบนแบบจำลองOSIลำดับชั้นต่างๆบนแบบจำลองOSI

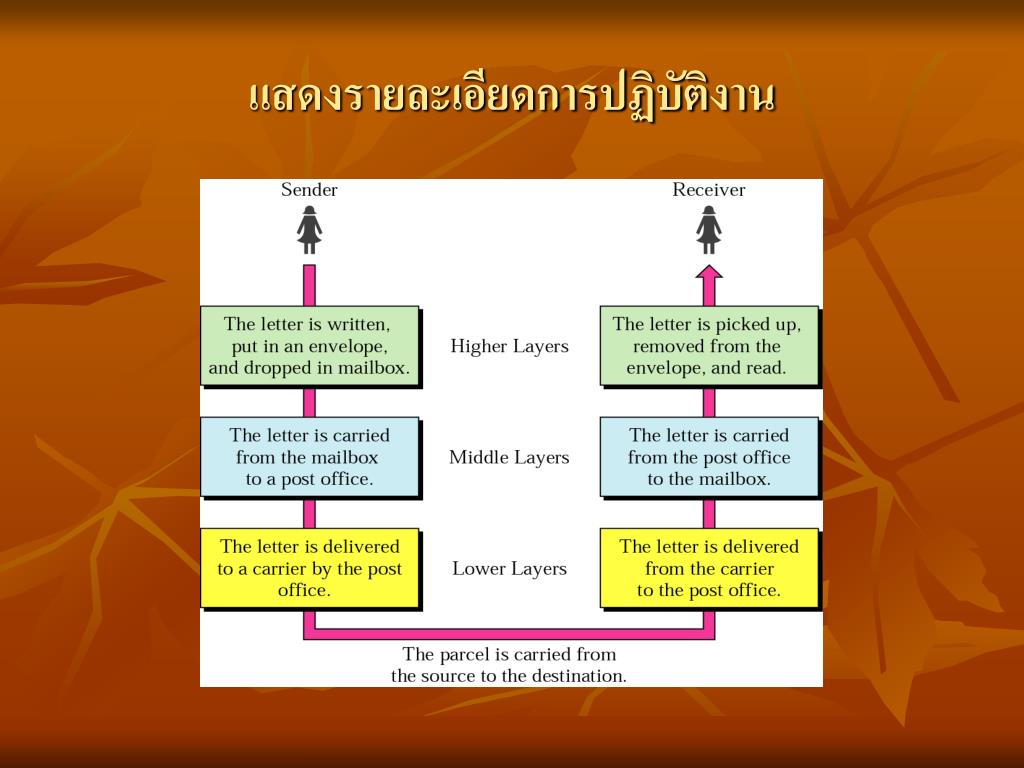

slide9
แสดงรายละเอียดการปฏิบัติงานแสดงรายละเอียดการปฏิบัติงาน
physical layer
Physical Layer
  • Physical Characteristics of Interfaces and Media
  • Representation of Bits
  • Data Rate
  • Synchronization of Bits
  • Line Configuration
  • Physical Topology
  • Transmission Mode

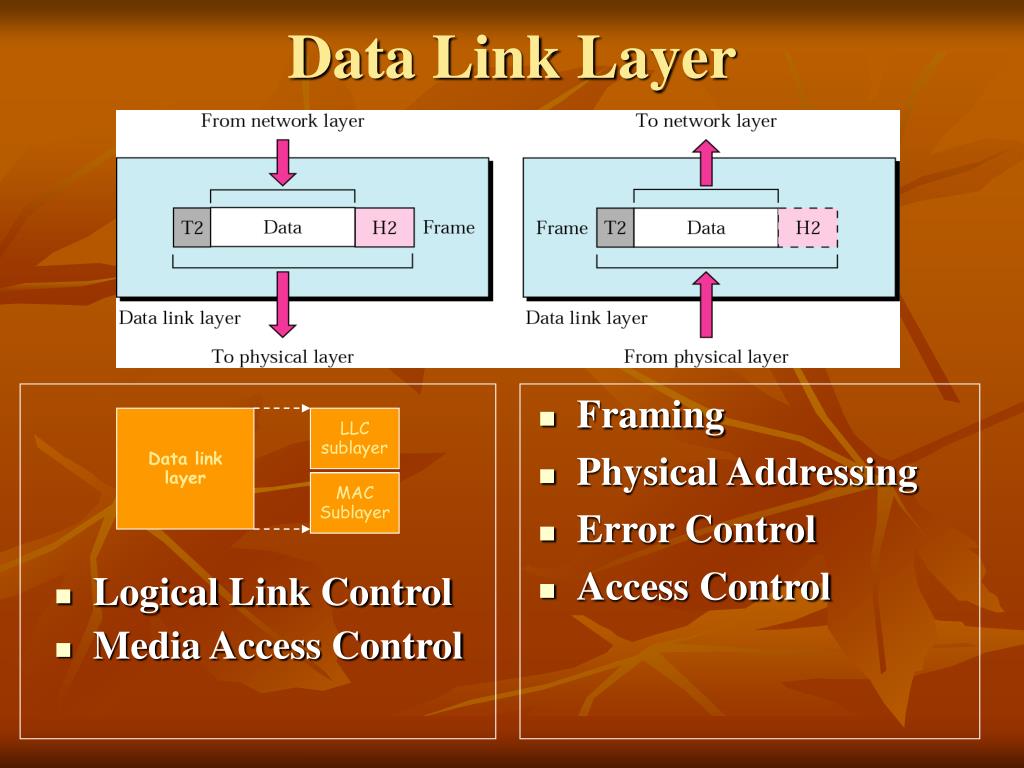

data link layer
Data Link Layer
  • Framing
  • Physical Addressing
  • Error Control
  • Access Control

Data link

layer

LLC

sublayer

  • Logical Link Control
  • Media Access Control

MAC

Sublayer

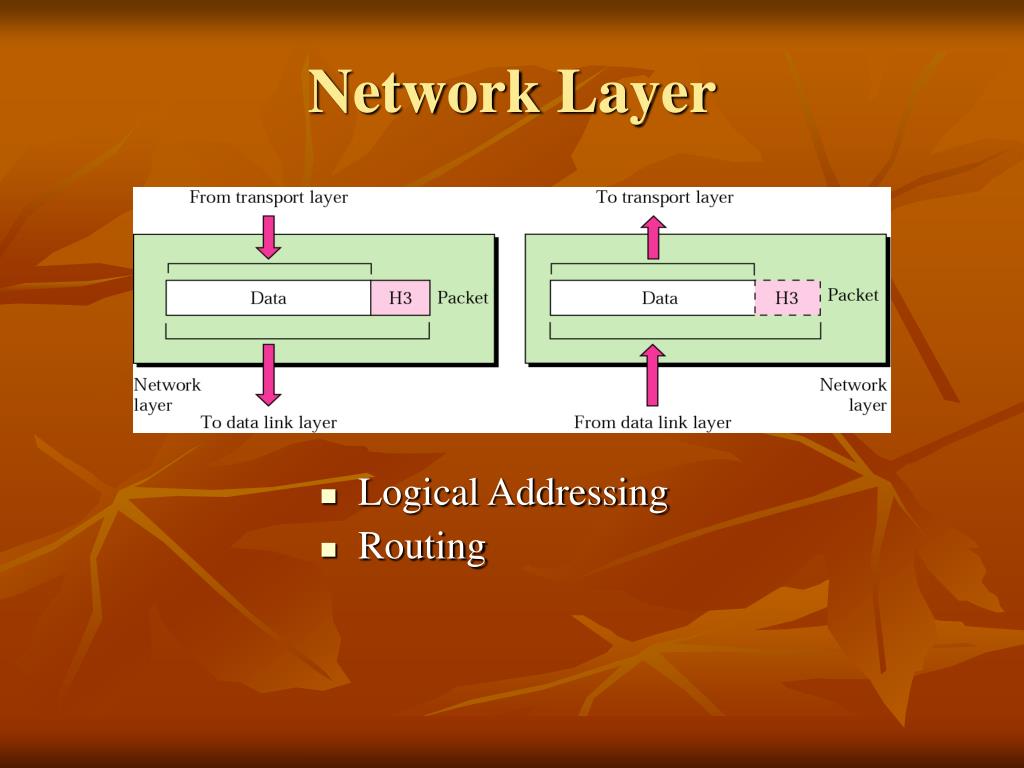

network layer
Network Layer
  • Logical Addressing
  • Routing
transport layer
Transport Layer
  • UDP (User Datagram Protocol)
  • TCP (Transmission Control Protocol)
  • การสร้างการติดต่อระหว่างกันด้วยพอร์ต (Port)
    • Connection Establishment
    • Data transfer
    • Connection Release

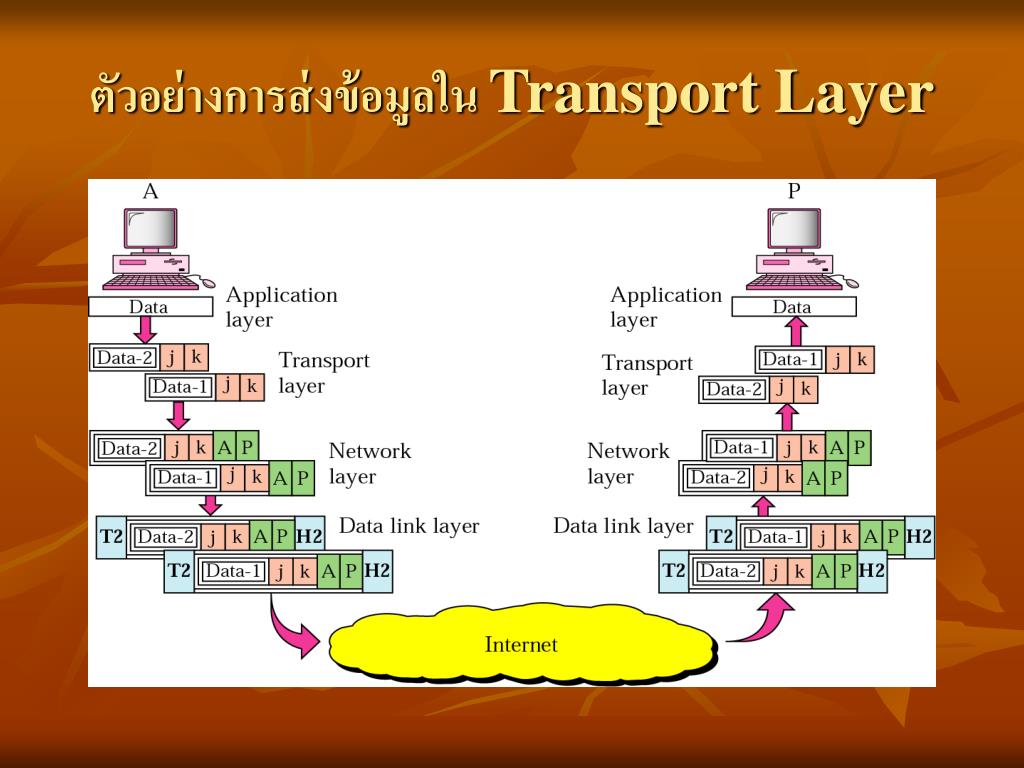

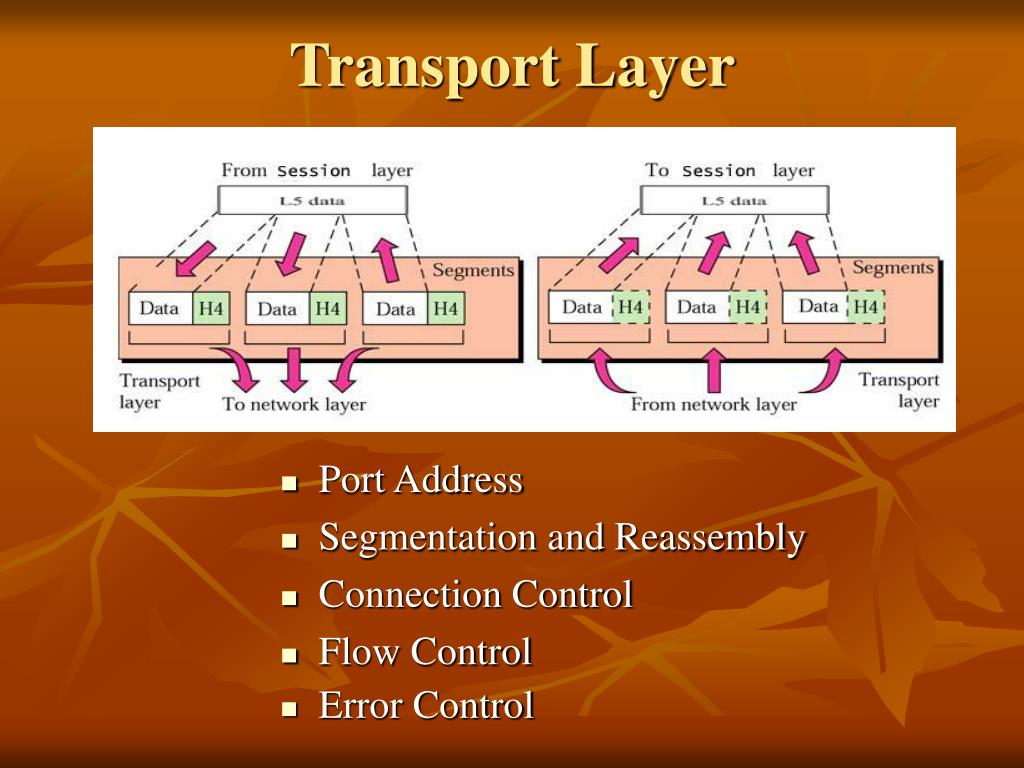

transport layer1
Transport Layer
  • Port Address
  • Segmentation and Reassembly
  • Connection Control
  • Flow Control
  • Error Control
