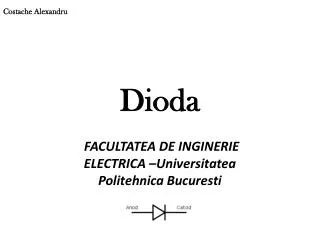

  1. Costache Alexandru Dioda FACULTATEA DE INGINERIE ELECTRICA –UniversitateaPolitehnicaBucuresti

  2. Clasificare • După materialul din care se realizează: • - diodă cu germaniu, • - diodă cu siliciu. • După caracteristicile joncțiunii: • - diodă redresoare • - diodă stabilizatoare de tensiune (diodă Zener) • - diodă de comutație • - diodă cu capacitate variabilă (varactor sau varicap) • - diodă tunel • - diodă diac • - diodă Gunn

  3. Costache Alexandru Dioda cu joncţiune a- era cea mai folosita dioda cu contact punctiform Cea mai folosita astazi este b (joncţiunea PN) N+ - regiune este dopată puternic, şi nu are legătură cu polaritatea si reduce rezistenţa serie a diodei N- , această regiune este mai puţin dopată, dioda a cărei tensiune de străpungere inversă este mult mai mare, lucru important pentru diodele de putere folosite în redresare.

  4. Costache Alexandru Diodă cu gaz • 3.Utilizare: • - stabilizator de tensiune • - sursăstroboscopică de lumină • - generator de relaxare • - dispozitiv de protecție la supratensiune • - tub de semnalizare 1.Tub electronic cu gaz, cu descărcareîn arc, avânddoielectrozi: un anod și un catod. 2.Poate fi: -cu catod cald (gazotron); -cu catod rece. Dioda cu gaz cu catod rece are înbalon un gaz inert (de regulăneon)

  5. Costache Alexandru Diodă cu vid Tub electronic cu vid, avânddoielectrozi: un anod și un catod. Catodulîncălzitpână la incandescență (direct sau indirect), emiteelectroni care formeazăînjurullui o sarcinăspațială. 3.Utilizare - detector - redresor.

  6. Costache Alexandru Diodă Schottky Este o diodă formată dintr-o joncțiune metal-semiconductor, la fel ca și dioda cu contact punctiform Capacitate foarte mica adica lucreaza la frecvente foarte intalte

  7. Costache Alexandru Bibliografia Joja, A. șicolab. DicționarEnciclopedicRomân, Editura Politică, București, 1962-1966 Răduleț, R. șicolab. Lexiconul TehnicRomân, Editura Tehnică, București, 1957-1966. http://www.scribd.com/doc/21411845/Dioda http://wikipedia.org/
