Presentation Transcript

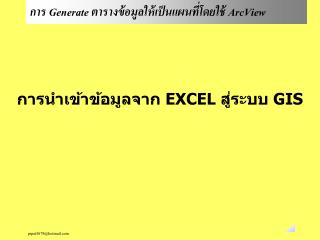

  1. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView การนำเข้าข้อมูลจาก EXCEL สู่ระบบ GIS pipat5678@hotmail.com

  2. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView Generate pipat5678@hotmail.com

  3. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 2.ตารางข้อมูลอาจทำใน EXCEL ก็ได้ เพียงแต่ต้องระวังว่า ตัวข้อมูลที่เป็นตัวเลขทุก Field ต้องมี Format เป็น Numeric และควรมี ทศนิยมอย่างน้อย 2 ตำแหน่ง • 1.เตรียมตารางข้อมูลที่อย่างน้อยต้องประกอบด้วยค่าพิกัดในแนวแกน X และ Y ของโครงการ หากเป็นค่า UTM ให้ใส่ค่าเต็มคือ มีตัวเลข 6 หลักในแนวแกน X และ 7 หลักในแนวแกน Y pipat5678@hotmail.com

  4. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 3.เลือก Cell ข้อมูลที่จะนำมาใช้โดยเลือกให้พื้นเป็นสีดำ pipat5678@hotmail.com

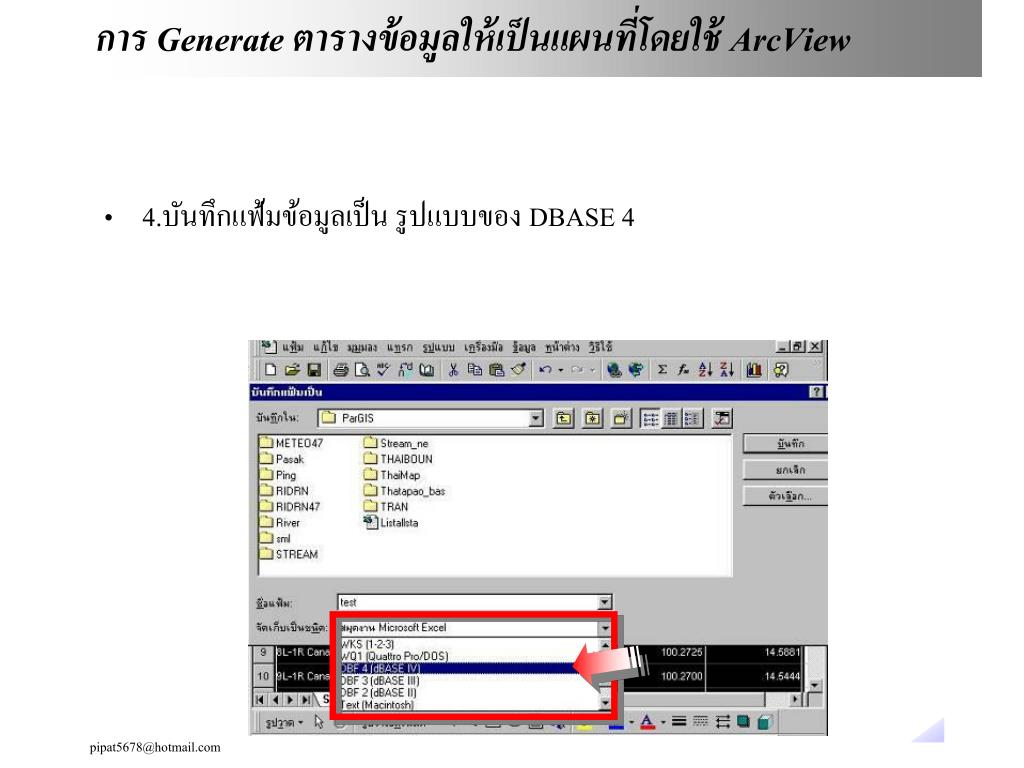

  5. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 4.บันทึกแฟ้มข้อมูลเป็น รูปแบบของ DBASE 4 pipat5678@hotmail.com

  6. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • Excel จะเตือนว่าถ้าบันทึกเป็น DBF จะใช้งานหลายแผ่นไม่ได้ ให้ตอบ OK pipat5678@hotmail.com

  7. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 5.ที่ View ใน Project Window เลือก Table แล้วคลิกปุ่ม Add เพื่อเลือกตารางที่ทำเป็น DBASE 4 ไว้ 2 1 pipat5678@hotmail.com

  8. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • ตารางที่เรียกเข้ามาจะเหมือนกับที่ทำใน EXELS pipat5678@hotmail.com

  9. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 6.ที่ ArcView ใน Project Window เลือก View แล้วคลิกปุ่ม New 2 1 pipat5678@hotmail.com

  10. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 7.เลือกเมนู View เลือก Add Event Theme 1 2 pipat5678@hotmail.com

  11. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • จะปรากฏกล่องข้อความให้เลือกว่าต้องการใช้ข้อมูลจากตารางไหนเพื่อมา generate และต้องเลือกว่าจะใช้ข้อมูลจาก field ใดมาเป็นแนวแกน X และ Y เมื่อเลือกครบแล้วคลิก OK pipat5678@hotmail.com

  12. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 8.ผลที่ได้จะปรากฏเป็นชั้นข้อมูลในหน้าต่าง View แต่ต้องสังเกตว่าชั้นข้อมูลนี้ไม่ได้มีนามสกุลเป็น SHP แต่มีนามสกุลเป็น DBF และมีชื่อเช่นเดียวกับ file ที่ใช้เริ่มต้น pipat5678@hotmail.com

  13. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • อย่างไรก็ดีจะเห็นได้ว่าข้อมูลตารางได้ถูกนำมาเขียนเป็นแผนที่เรียบร้อยแล้ว pipat5678@hotmail.com

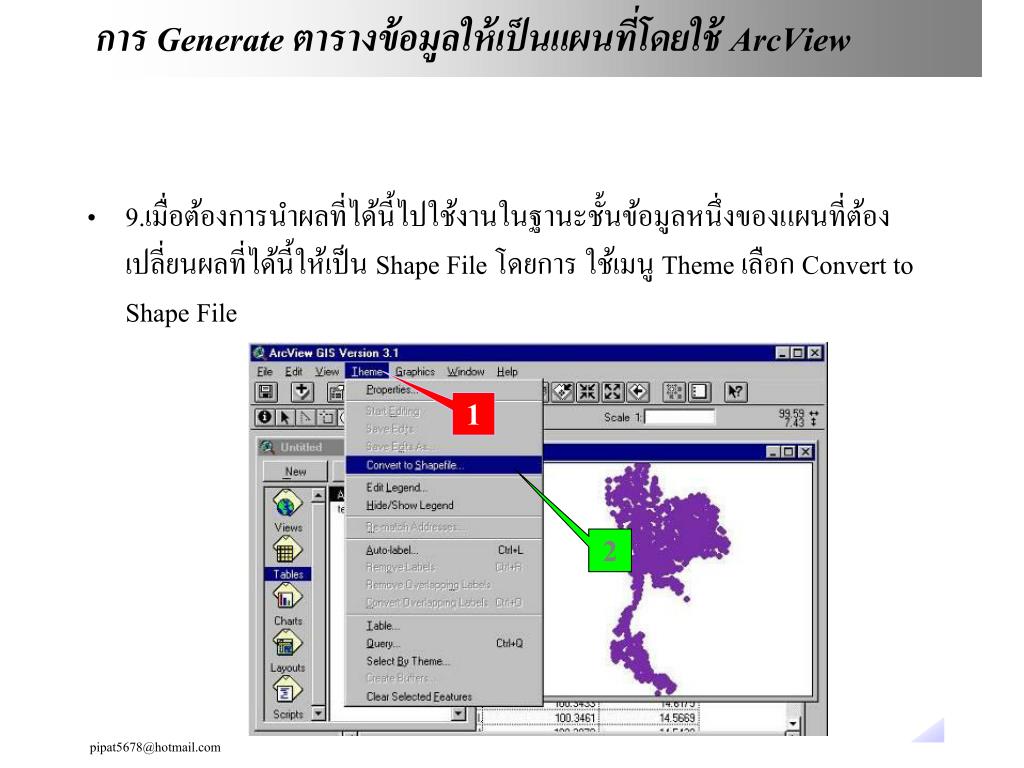

  14. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 9.เมื่อต้องการนำผลที่ได้นี้ไปใช้งานในฐานะชั้นข้อมูลหนึ่งของแผนที่ต้องเปลี่ยนผลที่ได้นี้ให้เป็น Shape File โดยการ ใช้เมนู Theme เลือก Convert to Shape File 1 2 pipat5678@hotmail.com

  15. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • จะเกิดกล่องข้อความถามว่าจะตั้งชื่อว่าอะไรเก็บไว้ที่ใด ในขั้นนี้อาจจะตั้งชื่อชั้นข้อมูลใหม่ได้ เมื่อตอบครบแล้วคลิก OK จะมีกล่องข้อความถามว่าต้องการใส่ชั้นข้อมูลใหม่ลงใน View เดิมหรือไม่ ตอบ Yes pipat5678@hotmail.com

  16. การ Generate ตารางข้อมูลให้เป็นแผนที่โดยใช้ ArcView • 10.ผลที่ได้จะเกิดเป็นชั้นข้อมูลใหม่ที่เหมือนข้อมูลเดิมแต่ต่างกันที่มีนามสกุลเป็น Shp และข้อมูลนี้จะสามารถแก้ไขหรือนำมาคำนวณร่วมกับข้อมูลอื่นๆได้ pipat5678@hotmail.com

  17. การ เปลี่ยน projection • เริ่มด้วยการเลือกเมนู File  Extension เลือก projector • แล้วคลิกเลือกให้เกิดเครื่องหมายถูกหน้า projector แล้ว OK pipat5678@hotmail.com

  18. การ เปลี่ยน projection • ปุ่มprojector หลังจากเลือกใน extension อยู่ตรงนี้ pipat5678@hotmail.com

  19. การ เปลี่ยน projection • กรณีที่ 1 ถ้าข้อมูลเป็น UTM อย่างในกรณีนี้ จุดจังหวัดเป็น UTM โดยจะเห็นได้จากเมื่อเอา mouse ไปวางบนจุดข้อมูลแล้วจะได้ค่าตำแหน่งพิกัดเป็นเลขหลักแสนหรือล้าน ดังรูป จะเห็นว่าตอนนี้ ช่อง scale จะเป็น ช่องว่างๆคือยัง ไม่รู้จัก scale pipat5678@hotmail.com

  20. การ เปลี่ยน projection ที่เมนู เลือก View แล้วเลือก property แล้วจะได้ หน้าต่าง View Property ดังรูป • ขั้นแรกให้กำหนด property ของชั้นข้อมูลนั้นก่อน โดย pipat5678@hotmail.com

  21. การ เปลี่ยน projection • ขั้นแรกให้กำหนด property ของ View นั้นก่อน โดย ที่ช่อง Map Unit เลือก meter ที่ช่อง Distance Unit เลือก meter แล้วกดปุ่ม OK pipat5678@hotmail.com

  22. การ เปลี่ยน projection • เมื่อเลือกครบแล้วจะเห็นว่า ช่อง scale จะมีตัวเลขขึ้นให้เป็น 1:เท่านั้นเท่านี้ แล้วให้คลิกที่ปุ่ม projector นี้ pipat5678@hotmail.com

  23. การ เปลี่ยน projection แล้วจะเกิดหน้าต่าง projection properties ให้เลือก category เป็น UTM-1983 Type เป็น Zone 47 แล้ว OK • โปรแกรมจะถาม projection ของชั้นข้อมูลเดิมให้ตอบ OK pipat5678@hotmail.com

  24. การ เปลี่ยน projection ให้เลือกเป็น decimal degree แล้ว คลิก OK • โปรแกรมจะถาม projection ของชั้นข้อมูลใหม่(output)ที่จะเกิดขึ้นให้เลือกเป็น pipat5678@hotmail.com

  25. การ เปลี่ยน projection • โปรแกรมจะถาม ให้ยืนยันคำสั่งให้ตอบ Yes • โปรแกรมจะถามอีกว่าจะให้แสดงชั้นข้อมูลที่เกิดขึ้นไหมให้ตอบ Yes • โปรแกรมจะถามต่อว่าจะแสดงชั้นข้อมูลที่ไหน • ให้เลือก New View แล้ว OK pipat5678@hotmail.com

  26. การ เปลี่ยน projection • โปรแกรมจะถามว่าจะเก็บไว้ชื่อชั้นข้อมูลอะไร เก็บไว้ที่ไหน ก็ให้ตั้งชื่อแล้วเลือกที่จะเก็บ แล้ว OK pipat5678@hotmail.com

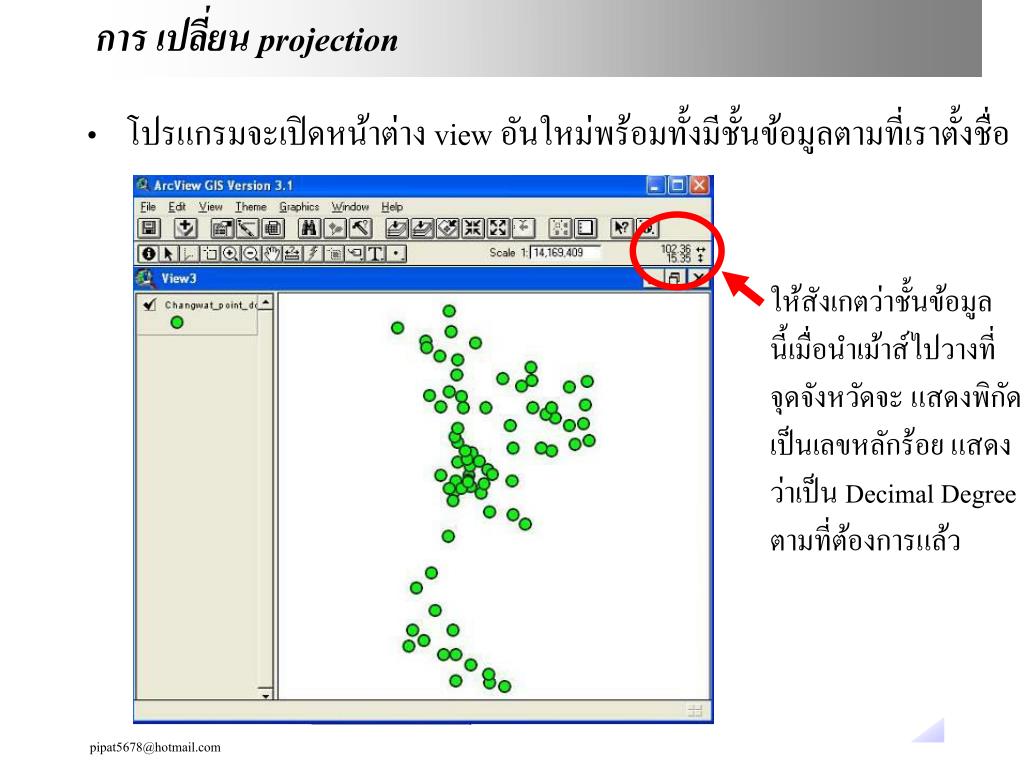

  27. การ เปลี่ยน projection • โปรแกรมจะเปิดหน้าต่าง view อันใหม่พร้อมทั้งมีชั้นข้อมูลตามที่เราตั้งชื่อ ให้สังเกตว่าชั้นข้อมูล นี้เมื่อนำเม้าส์ไปวางที่ จุดจังหวัดจะ แสดงพิกัด เป็นเลขหลักร้อย แสดง ว่าเป็น Decimal Degree ตามที่ต้องการแล้ว pipat5678@hotmail.com
