Presentation Transcript
slide1

Cluster de Computadores

O Ambiente de Cluster de Computadores Monitorado pelo Ganglia

Arquitetura de um Cluster de Computadores

Funções desempenhadas pelos nós

Cluster de Alta Disponibilidade (HA)

Cluster de Alto Desempenho (HPC)

Cluster de Balanceamento de Carga (HS)

Configuração do Cluster Construído

monitor.example.org [ Linux Fedora 4 – Kernel 2.6.11 ]

nodo1.example.org [ Linux Slax Live – Kernel 2.4.28 ]

nodo2.example.org [ Linux Slax Live – Kernel 2.4.28 ]

nodo3.example.org [ Linux Slax Live – Kernel 2.4.28 ]

nodo4.example.org [ Linux Slax Live – Kernel 2.4.28 ]

Serviços Instalados no Monitor

Cgi gateway [ Viabiliza a comunicação entre o sistema operacional e a web ]

Daemon gmond [ Faz o monitoramento local do nó monitor do cluster ]

Daemon gmetad [ Faz a solicitação dos dados monitorados aos daemons gmond ]

RRDTool [ Armazenar os dados em memória e gerar os gráficos ]

Servidor http com php [ Responsável pelo servidor apache, com suporte ao php ]

Resultado dos Testes Realizados

Visão do Usuário de uma Grade (grid) Computacional

Grade (grid) Computacional

Arquitetura de uma Grade Computacional

Ganglia – Sistema de Monitoramento Distribuído

Visão geral do Monitoramento do Cluster

Monitoramento do Nó02

Identificação dos Nós componentes do Cluster

Interrupção do Nó02

Arquitetura do Ganglia

Front-End do Ganglia

É um softwareopen-source e que teve sua origem na Universidade da Califórinia (Berkeley)

O Ganglia é um sistema de monitoramento distribuído desenvolvido para ser executado em ambientes de computação de alto desempenho, nos quais se enquadram os Clusters de Computadores e Grades (Grids) Computacionais.

Utiliza-se de diversas tecnologias como XML, XDR, RRDtool entre outras.

Reativação do Nó02

Algumas Métricas do Nó02

O cluster foi colocado em funcionamento, juntamente com o monitorador Ganglia. Em seguida verificou-se que todos os nós estavam operacionais.

Deativou-se o Nó02 e voltou-se a observar o monitorador do Cluster. A ausência do NÓ02 foi detectada.

Ao se reativar o NÓ02, o monitorador automaticamente detectou a presença do NÓ, inserindo-o novamente no sistema.

Monitoramento de vários Clusters

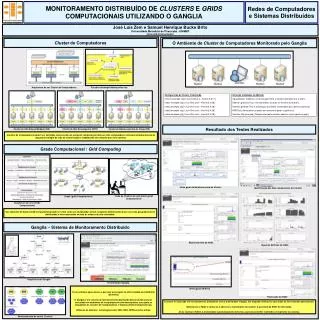

MONITORAMENTO DISTRIBUÍDO DE CLUSTERS E GRIDS COMPUTACIONAIS UTILIZANDO O GANGLIA

Redes de Computadores e Sistemas Distribuídos

José Luís Zem e Samuel Henrique Bucke Brito

Universidade Metodista de Piracicaba - UNIMEP

{jlzem,shbrito}@unimep.br

Clusters de Computadores podem ser definidos como sendo um conjunto composto por dois ou mais computadores interconcectados através de alguma tecnologia de rede de comunicação e trabalhando em conjunto para fins comuns.

Grade Computacional / Grid Computing

Um ambiente de Grade (Grid) Computacional pode ser visto como um computador virtual, composto dinamicamente por recursos geograficamente distribuídos e interconectados através de enlaces de alta velocidade.
