  1. System Monitoringu Zapylenia Powietrza Instytut Chemii i Techniki Jądrowej Zakład Aparatury i Metod Izotopowych ul. Dorodna 16; 03-195 Warszawa Adrian Jakowiuk, Edward Świstowski, Piotr Urbański, Jan Pieńkos, Bronisław Machaj, Jerzy Salwa*) a_jakowiuk@ichtj.waw.pl *) Wojewódzki Inspektorat Ochrony Środowiska AL. IX Wieków Kielc 3 25-955 Kielce

  2. System Monitoringu Zapylenia PowietrzaWstęp Miernik Zapylenia powietrza AMIZ 2004 System Bezprzewodowej Transmisji Danych przy wykorzystaniu sieci GSM Przykłady działających Sieci Monitoringu Zapylenia Powietrza Dane Kontaktowe

  3. System Monitoringu Zapylenia PowietrzaZasada działania Miernika Zapylenia powietrza AMIZ 2004 (1/2) detektor promieniowania (licznik GM) źródło promieniowania beta Pm-147 Pomiar zapylenia polega na pomiarze masy pyłu osadzonego na filtrze przez znaną objętość powietrza i obliczeniu zapylenie powietrza jako stosunku masy pyłu do objętości powietrza. • Etapy pomiaru zapylenia: • pomiar czystej taśmy • pompowanie powietrza • pomiar zapylonej taśmy

  4. System Monitoringu Zapylenia PowietrzaZasada działania Miernika Zapylenia powietrza AMIZ 2004 (2/2) Działanie układu pneumatycznego Schemat blokowy i konstrukcja miernika • Miernik jest skonstruowany w postaci wolno stojącego urządzenia w obudowie standardu eurokarty i składa się z następujących podzespołów: • Głowica pomiarowa, układy przetwarzania sygnału, kontroli i transmisji danych. • Pompa powietrza. • Standardowy wlot powietrza • Zestaw czujników temperatury, ciśnienia i wilgotności względnej powietrza • Opcjonalnie, na życzenie użytkownika, miernik może być wyposażony w: • Zespół do pomiaru szybkości i kierunku wiatru • Drukarkę do wydruku wyników pomiarów • Czerpnia powietrza PM-10 lub PM-2,5 odcinający cząsteczki pyłu o średnicy większej niż • 10 m lub 2.5 m • Zasilacz awaryjny UPS (zalecane) • Czujniki antywłamaniowe (trzy tory do dowolnego zastosowania)

  5. System Monitoringu Zapylenia PowietrzaMiernik Zapylenia powietrza AMIZ 2004

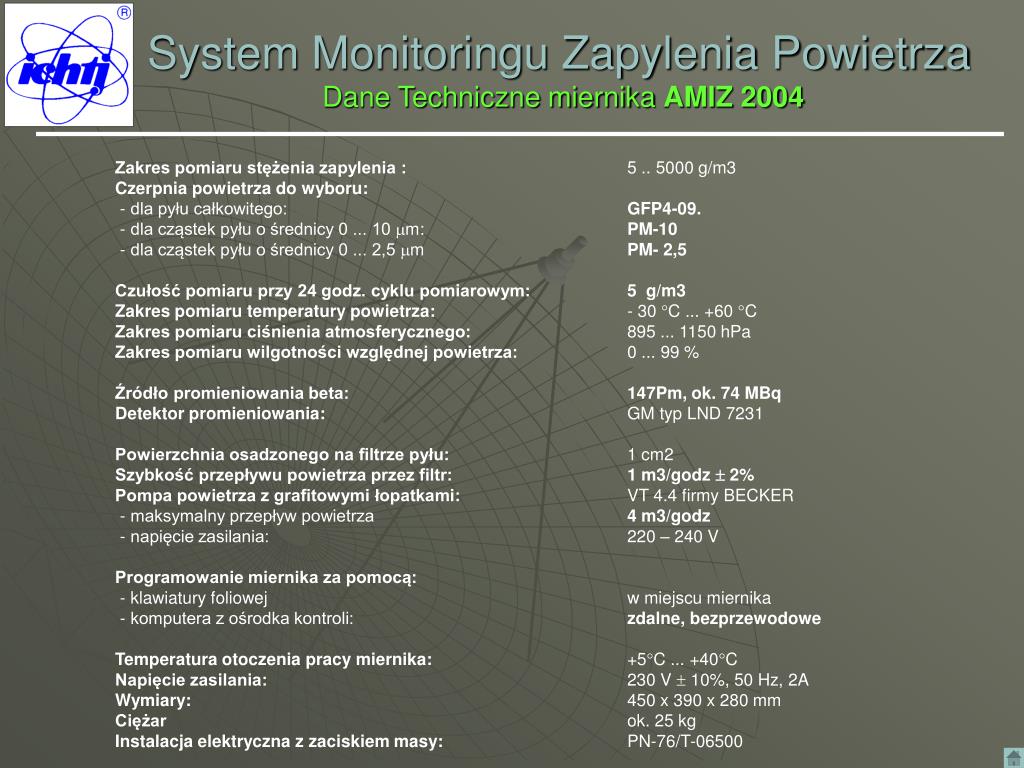

  6. System Monitoringu Zapylenia PowietrzaDane Techniczne miernika AMIZ 2004 Zakres pomiaru stężenia zapylenia : 5 .. 5000 g/m3 Czerpnia powietrza do wyboru: - dla pyłu całkowitego: GFP4-09. - dla cząstek pyłu o średnicy 0 ... 10 m:PM-10 - dla cząstek pyłu o średnicy 0 ... 2,5 mPM- 2,5 Czułość pomiaru przy 24 godz. cyklu pomiarowym:5 g/m3 Zakres pomiaru temperatury powietrza: - 30 C ... +60 C Zakres pomiaru ciśnienia atmosferycznego: 895 ... 1150 hPa Zakres pomiaru wilgotności względnej powietrza: 0 ... 99 % Źródło promieniowania beta:147Pm, ok. 74 MBq Detektor promieniowania: GM typ LND 7231 Powierzchnia osadzonego na filtrze pyłu: 1 cm2 Szybkość przepływu powietrza przez filtr:1 m3/godz  2% Pompa powietrza z grafitowymi łopatkami: VT 4.4 firmy BECKER - maksymalny przepływ powietrza 4 m3/godz - napięcie zasilania: 220 – 240 V Programowanie miernika za pomocą: - klawiatury foliowej w miejscu miernika - komputera z ośrodka kontroli: zdalne, bezprzewodowe Temperatura otoczenia pracy miernika: +5C ... +40C Napięcie zasilania: 230 V  10%, 50 Hz, 2A Wymiary: 450 x 390 x 280 mm Ciężar ok. 25 kg Instalacja elektryczna z zaciskiem masy: PN-76/T-06500

  7. System Monitoringu Zapylenia PowietrzaSystem Bezprzewodowej Transmisji Danych (1/5)

  8. System Monitoringu Zapylenia PowietrzaSystem Bezprzewodowej Transmisji Danych (2/5)

  9. System Monitoringu Zapylenia PowietrzaSystem Bezprzewodowej Transmisji Danych (3/5) • odczyt temperatury pracy pompy • zdalne właczenie – wyłączenie miernika • zmiana trybu pracy • * pomiar ciągły • * pomiar automatyczny • * pojedynczy pomiar • zmiana czasu pomiaru • * 30 minut • * 1 godzina • * 2 godziny • * 3 godziny • * 6 godzin • * 12 godzin • * 24 godziny

  10. System Monitoringu Zapylenia PowietrzaSystem Bezprzewodowej Transmisji Danych (4/5) Raport Dzienny Raport Miesięczny

  11. System Monitoringu Zapylenia PowietrzaSystem Bezprzewodowej Transmisji Danych (5/5) Raport Miesięczny – średnie dobowe Raport Miesięczny – dane szczegółowe

  12. System Monitoringu Zapylenia PowietrzaSieci monitoringu (1/4) Wojewódzki Inspektor Ochrony Środowiska w Kielcach

  13. System Monitoringu Zapylenia PowietrzaSieci monitoringu (2/4) Elektrociepłownia Gdańsk

  14. System Monitoringu Zapylenia PowietrzaSieci monitoringu (3/4) Pomiar zapylenia hali SHARP (montaż telewizorów SHARP) Pomiary zostały przeprowadzone w dniach: 12 – 20 września 2006 roku. Miernik został ustawiony na hali mpntażowej w części środkowej pomiędzy ruchomymi taśmociągami przemieszczającymi montowane telewizory. Praca w hali odbywała się na dwie zmiany tj. Od godziny 06:00 do 14:00i od 14:00 do 22:00. Czas pomiaru 1 godzina Jabil Circuit Poland Sp. z o.o. ul. Lotnicza 2; 82-500 Kwidzyń

  15. System Monitoringu Zapylenia PowietrzaSieci monitoringu (4/4) • W godzinach gdy nieodbywa się produkcja czyli od 22:00 do 05:30 zapylenie spada • Największe jest w czasie dokonywania zmiany pracowników (około 14:00) • Sprzątanie hali odbywa się o godzinie 09:00 na mokro i o 16:00 na sucho (zapylenie jest wtedy niższe).

  16. System Monitoringu Zapylenia PowietrzaKontakt Instytut Chemii i Techniki Jądrowej Zakład Aparatury i Metod Izotopowych ul. Dorodna 16 03-195 Warszawa www.ichtj.waw.pl Adrian Jakowiuk 022 – 504 – 11 – 25 a_jakowiuk@ichtj.waw.pl Sekretariat 022 – 504 – 10 – 46 zaklad3@ichtj.waw.pl tel: e-mail:
