slide1

GIS – SYSTEMY INFORMACJI GEOGRAFICZNEJ

DANE RASTROWE, WEKTOROWE, SYSTEMY GPS

slide2

PLAN PREZENTACJI

  • Przygotowanie danych, integracja, digitalizacja danych
  • Rasteryzacja danych wektorowych
  • Wektoryzacja danych rastrowych
  • Georeferencja, geometryzacja
  • Systemy GPS, GLONASS
  • Nawigacja, systemy SBAS
  • Systemy AGN w Polsce
slide3

PRZYGOTOWANIE DANYCH I INTEGRACJA DANYCH

  • Konwersja danych nośnika
    • skanowanie
    • digitalizacja
  • Konwersja formatu danych
    • raster & vector
  • Redukcja danych
  • Wykrywanie błędów i edycja
  • Geokodowanie: wyznaczanie współrzędnych geograficznych
  • Rektyfikacjai rejestracja (warstwy jedna na drugiej)
    • Nakłądkowanie arkuszyiodniesienie do położenia geograficznego
  • Dopasowywanie krawędzii obrazu (image adjustment)
    • łączenie i równoważenie (linking & balancing adjacent sheets)
  • Interpolacja
  • Konflacja
slide4

KONWERSJA NOŚNIKA - SKANOWANIEautomatyczne zapisywanie map lub zdjęć lotniczych i satelitarnych

  • Powstają dane rastrowe
    • Wektoryzacja z wykorzystaniem skanera programowego lub systemu GIS
    • Intensywna edycja może być konieczna
  • Elektromechaniczne
    • Cena w granicach $100-$50,000
    • Bębnowe, płaskie
    • Rozdzielczość skanowania uzależniona od ceny (do20 mikronów (millionowych metra)
  • Skanery a sensory
    • Sensory zbierają dane bezpośrednio w formie cyfrowej (np.. kamery cyfrowe)
    • Zdjęcia mają wyższe rozdzielczości niż sensory, skanery ciągle ważne
    • Nadal dostępnych jest wiele map w postaci analogowej

Dobre rozwiązanie, jeżeli wystarczy reprezentacja rastrowa

Automatyczne tworzenie danych wektorowych podczas skanowania ciągle jest bardzo problematyczne:

  • Dokument musi być czysty
  • Linie co najmniej 0.1 mm
  • Złożone linie generują błędy
  • Linie nie mogą przecinać się z tekstem
  • Tekst może zostać zinterpretowany jako linie
  • Automatyczne wykrywanie obiektów (np.. droga a linia kolejowa) ciągle bardzo trudne.
slide5

KONWERSJA NOŚNIKA - DIGITALIZACJAręczne wprowadzanie danych map lub zobrazowań

  • Stosowane do map i zobrazowań
  • Kopia mapy/zdjęcia na tablecie, lubzeskanowowany obraz na ekranie monitora (heads-up digitizing)
  • Wskaźnik lub kursor wskazuje na współrzędne x, y
  • Współrzędne podawane sa w calach/cm od dolnego lewego rogu (0,0)
  • Punkty kontrolne (tic marks) odnoszą digitalizowane współrzędne do współrzędnych rzeczywistych lat/long
  • Współrzędne odczytywane w trybie strumieniowym(stream)lub punktowym(point)
  • Dokładność tabletu (nie użytkownika!) zwykle lepsza od 0.1 mm
  • Wszystkie węzły i poligony należy wcześniej zaznaczyć i ponumerować. W zasadzie metoda wektorowa

Problemy

  • Papier
    • Zagina się
    • Rozciąga wraz z wzrostem wilgotności ( do 3%)
    • Zdjęcia nie są stabilne (0.2%)
  • Błędy mapy wpisywane do systemu GIS
    • Mapy często podkreślają efekt wizualny kosztem dokładności
    • Błędy ręcznej obsługi
  • Często powoduje niedociąganie oraz nadmiernie dociąganie linii, podwójne linie.
    • Konieczna jest ponowna korekta
slide6

DIGITALIZACJA DANYCH

  • Kolejność czynności przy digitalizacji:
    • •przygotowanie materiału (kalki)
  • •kalibracja stołu do digitalizacji (wewnętrzny układ odniesienia digimetru, wprowadzanie punktów kontrolnych)
    • •digitalizacja
    • •edycja
    • •kodowanie
  • Skanowaniemap jako metoda tworzenia map cyfrowych
  • w wyniku skanowania powstaje mapa rastrowa, które może być wykorzystana jako:
    • •mapa podkładowa
    • •materiał do digitalizacji na ekranie monitora
  • •materiał źródłowy do automatycznego rozpoznawania obiektów
slide7

wektor raster

wektor

raster

4 możliwości

KONWERSJA FORMATU DANYCH

  • Wektor Wektor
    • np. cały poligon (np..mapa systemu SAS) do punktu, linii, poligonu
    • kosztowne obliczeniowo
    • brak straty dokładności o ile dane są poprawne (czyste)
    • całkowicie przechodnie
  • Raster Raster
    • może wymagać ponownego próbkowania(resampling)
    • może obejmować konwersję między różnymi formatami rastrowymi (npz GRID do BIL)
  • Wektor Raster: punkty
  • węzeł x,y przypisany najbliższej komróce rastrowej
  • lokalne przesunięcia niemal nieuniknione; błąd zależy od rozmiaru rastra.
  • dwa punkty w jednej komórce rastra są nieodróżnialne
  • nie przechodnie; nie można odtworzyć danych oryginalnych bezbłędnie
slide8

KONWERSJA FORMATU DANYCH

  • Wektor Raster: linie
    • komórki przypisane gdy mają punkt wspólny z linią prostą
    • schodkowy wygląd linii skośnych (nazywany aliasingiem)
    • można poprawić wizualnie poprzez antyaliasing anti-aliasing: jasność komórki zależy od ilości (ułamka) komórek pokrytych przez prostą

Raster Wektor

Problem bardzo złożony

    • Przechodność:możliwość odtworzenia oryginalnych danych po wykonaniu konwersji.
slide9

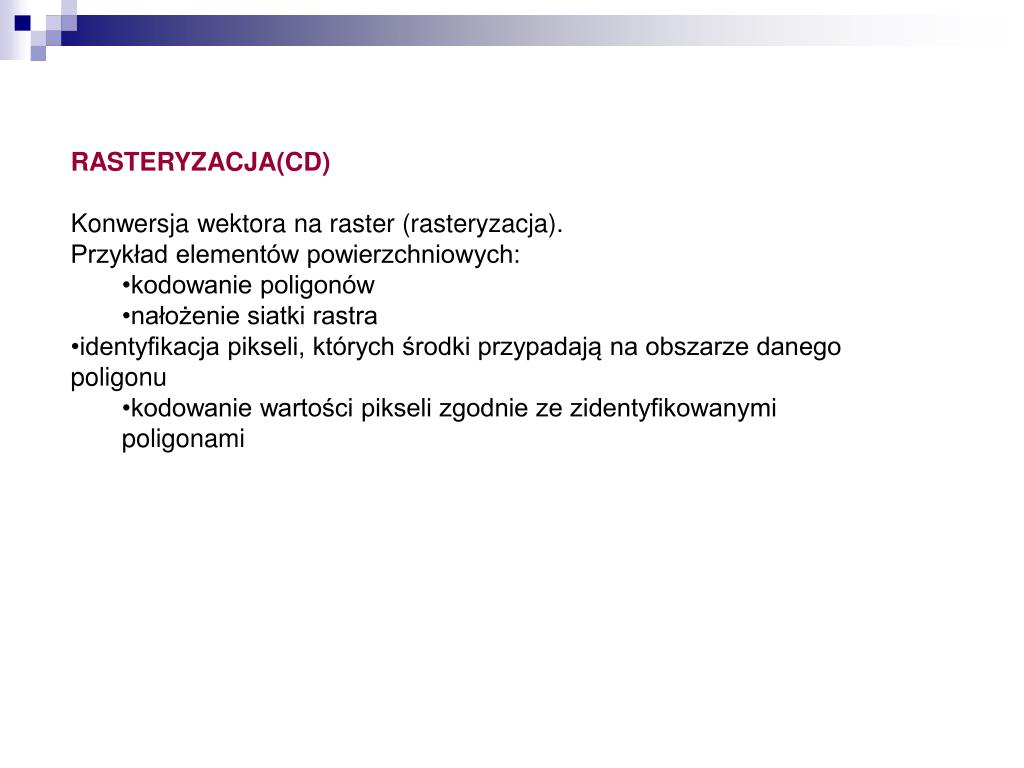

RASTERYZACJA(CD)

  • Konwersja wektora na raster (rasteryzacja).
  • Przykład elementów powierzchniowych:
    • •kodowanie poligonów
    • •nałożenie siatki rastra
  • •identyfikacja pikseli, których środki przypadają na obszarze danego poligonu
    • •kodowanie wartości pikseli zgodnie ze zidentyfikowanymi poligonami
slide11

ODRYSOWYWANIE OKRĘGU

1. Możliwość wykorzystania równania z sin/cos

2. Wykorzystanie równania okręgu w postaci:

(x − x0)2 + (y − y0)2 = r2

czyli

y = y0 ±pr2 − (x − x0)2

Algorytm w najprostszy sposób wykorzystujący równanieokręgu (2 symetrie), 4 drogi symetrii, 8 dróg symetrii (i dopiero ten nadaje sie do narysowaniaokregu)

3. Algorytm Bresenham

slide15

FILTRACJA BILINIOWA

W naszym przypadku uk oraz vk sa współrzędnymi bitmapy a

yk jest kolorem bitmapy w punkcie k. Wartości bez indeksu

określają nowy pixel po zmniejszeniu. Z indeksami 1,2,3 i

4 otaczają nowy pixel (zatem aproksymujemy 4 pixele).

Zakładając kwadratową bitmapę mamy: v1 = v0, v2 = v3, u1 = u3, u2 = u0,

v3 − v0 = u3 − u0 = szerokość = w.

slide16

FILTR LANCZOS

Ten rodzaj filtru stosowany jest zarówno do zmniejszania

rozdzielczości jak i jej zwiększania. Bazuje ona na tzw. Funkcji

Lanczosa.

Zaletą tej funkcji w stosunku do innych (np. exp*sin) jest to, żeosiąga ona zero już przy x=2 dla funkcji L2 albo przy x=3 dlafunkcji L3). W ten sposób uwzględnia się tylko najbliżejsasiadujące piksele.

slide18

ORTOZDJĘCIA

Zeskanowane fotografie po wykonaniu matematycznych operacji rektyfikacji celem wyeliminowania efektu przemieszczenia, tak aby prezentowały obraz widzialny po kątem prostym do obrazowanej powierzchni.

slide19

DANE RASTROWE ZALETY I WADY

  • ZALETY
    • Prosta struktura danych
    • Proste nakładkowanie
    • Liczne metody analiz przestrzennych
    • Jednolity rozmiar i kształt
    • Tańsza technologia
  • WADY
    • Duża zajętość pamięciowa
    • Mniej „eleganckie”
    • Trudne wykonanie transformacji między odwzorowaniami kartograficznymi
    • Zmiana skal danych rastrowych jest trudna
    • Możliwa strata informacji z podczas generalizacji - upraszczania
slide20

DANE WEKTOROWE ZALETY I WADY

  • ZALETY
    • Dobre reprezentowanie rzeczywistych obiektów
    • Zwarta struktura danych
    • Topologia może być opisywana w sieciach
    • Precyzyjne wizualizacje graficzne
  • WADY
    • Złożona struktura danych
    • Trudne symulacje
    • Niektóre rodzaje analiz przestrzennych trudne lub niemożliwe do wykonania
slide22

RÓŻNICE MIĘDZY DEM A DTM

DEM - digital elevation model — określany także jako digital surface model DSM — najczęściej odnosi się do reprezentacji powierzchni ziemi (lub jej części), uwzględniającej takie cechy jak roślinność, zabudowania, mosty, etc. Dane DEM często zawierają większość informacji zbioru danych odczytanego technikami fotogrametrii, LiDAR, IfSAR, pomiarów terenowych, etc.

DTM - digital terrain model natomiast najczęściej stanowi przefiltrowane dane takiej powierzchni, będąc przetworzoną wersją oryginalnych danych DEM.

Model DTM zapewnia tzw. model samej powierzchni ziemi (bare-earth model), bez obiektów krajobrazu. Dane DEM można wykorzystywać przy modelowaniu terenu, modelowaniu miast oraz przy wizualizacjach. Dane DTM wymagane są przy modelowaniu cieku rzek, powodzi, badaniach wykorzystania terenu, geologii i innych.

slide23

WYKORZYSTANIE DANYCH DEM

  • Najczęściej dane DEM wykorzysywane zostają przy:
  • określaniu parametrów terenu
  • modelowaniu przepływu wody lub ruchu innych obiektów (np.. lawiny)
  • tworzeniu map rzeźby terenu
  • tworzeniu wizualizacji 3D
  • tworzeniu fizycznych modeli (raised-relief maps), rektyfikacji
  • zdjęć lotniczych i satelitarnych
  • redukcji (korekcji terenowej) pomiarów grawitacji (grawimetria, geodezja fizyczna)
  • analizach terenu w geomorfologii i geografii fizycznej
slide24

Nodes - węzły:węzły są fundamentalnym blokiem budowy modelu TIN. TWęzły wywodzą się z punktów lub wierzchołków linii zawartych w danych wejściowych.

Edges - krawędzie:każdy węzeł połączony zostaje z najbliższymi sąsiadami krawędziami tworząc trójkąty, tak aby spełnić kryterium Delaynay. Każda krawędź ma dwa węzły, ale węzeł może mieć dwie lub więcej krawędzi.

Triangles - trójkąty: powierzchnia każdego trójkąta opisuje część pewnej modelowanej przez TIN powierzchni.

Hull - otoczka:Otoczka danych TIN jest utworzona poprzez jeden lub więcej poligonów zawierających cały zbiór punktów tworzących TIN. Poligony otoczki definiują strefę interpolacji danego TIN.

Topology - topologia:Struktura topologiczna modelu TIN definiowana jest poprzez relacje między węzłami, krawędziami (liczbą i typem) oraz związkiem między przyległymi trójkątami.

slide25

WEKTORYZACJA

Konwersja rastra na wektor (wektoryzacja).

Obszary o tej samej wartości pikseli są zamieniane na poligony owartości atrybutu określonej przez tę wartość.

Różne programy konwersji mogą dawać różne wyniki. Część informacji może być stracona zarówno przywektoryzacji, jak i przyrasteryzacji.

slide26

KONWERSJA RASTER WEKTOR

  • szkietetyzacja, ścieńczanie (thinning): w celu redukcji obiektów rastra do szerokości jednostkowej
    • redukcja (peeling)sukcesywnie usuwa zewnętrzne krawędzie
    • w metodzie osi środkowych odszukuje się zbiór wewnętrznych pikseli najbardziej odległych od zewnętrznych krawędzi
  • ekstrakcja wektora: w celu odszukania linii
    • 1-4 rekonstrukcja
      • łączenie punktów sąsiadów 1-4 jeżeli istnieją
      • szczególnie niepoprawne odwzorowanie linii ukośnych
    • 1-8 rekonstrukcja
      • łączenie punktów środkowych z sąsiadami 1-8 jeżeli istnieją
      • linie skośne są uwzględniane, ale tworzą nadmiarowe linie
    • 1-8 rekonstrukcja z eliminacją nadmiarowości
      • jeżeli istnieje sąsiad 1-4, nie należy odrysowywać linii
      • redukcja nadmiarowych linii
  • odbudowanie struktury topologiicreate nodes at line junctions
      • tworzenie linii
      • tworzenie poligonów (ręczne zdefiniowanie konieczne)
slide28

Raster to Vector Conversion:Vector ExtractionRekonstrukcja sąsiedztwa 1-4

Vector

Raster

Rekonstrukcja sąsiedztwa 1-4

Sprawdzenie czterech sąsiednich pikseli i selekcja punktu, jeżeli w sąsiedztwie znajduje się

przynajmniej jeden piksel obiektu

slide29

KONWERSJA Raster Wektor: Ekstrakcja wektoraRekonstrukcja sąsiedztwa 1-8

Rekonstrukcja sąsiedztwa 1-8

Sprawdzenie ośmiu sąsiednich pikseli i selekcja punktu, jeżeli w sąsiedztwie znajduje się przynajmniej jeden piksel obiektu

slide30

KONWERSJA RASTER WEKTOR Ekstrakcja wektoraRekonstrukcja sąsiedztwa 1-8 z usuwaniem nadmiarowości

Vector

Raster

Rekonstrukcja sąsiedztwa 1-8

Sprawdzenie ośmiu sąsiednich pikseli i selekcja punktu, jeżeli w sąsiedztwie znajduje się przynajmniej jeden piksel obiektu

slide31

WEKTORYZACJA PODSTAWOWA

  • Metody wektoryzacji podstawowej obejmują następujące techniki:
  • Transformację Hough (HT – Hough Transformation)
  • Metody oparte na ścienianiu (thinning based methods)
  • Metody oparte na analizie konturów
  • Metody oparte na grafach (run-graph based methods)
  • Metody oparte na wzorcach siatek (mesh pattern based methods)
  • Metody rzadkich pikseli (sparse pixel based methods)
slide32

Z wyjątkiem metod opartych o transformację HT, typowa operacje wektoryzacji składa się z następujących etapów:

(1) próbkowanie punktów osiowych, ewentualnie wykonanie reprezentacji w postaci osi środkowej. Podstawowa operacja redukcji danych, które mają zostać przetworzone. W ten sposób w dalszych etapach wektoryzacji uwzględnione zostają jedynie punkty osi środkowych odcinków, które reprezentują ważną dla całego procesu informacje.

(2) Śledzenie prostych (analiza), przechodzenie po wszystkich osiach środkowych uzyskanych w pierwszym etapie w celu utworzenia łańcucha punktów dla każdego z wektorów.

(3) aproksymacja odcinków prostych (segmentów) lub poligonów polegającą na usuwaniu punktów, nie mających kluczowego znaczenia z łańcuchów uzyskanych w drugim etapie wraz z połączeniem punktów krytycznych w odcinki lub polilinie. Pozostałe punkty krytyczne wykorzystywane zostają ostatecznie do reprezentowania wektorów zawartych w danych rastrowych.

Zasadnicze różnice w przedstawionych wcześniej rodzajach metod wektoryzacji odnoszą się do dwu pierwszych etapów. Opracowano szereg algorytmów dla trzeciego etapu (poligonizacji).

slide33

Hough Transform

Transformacja HT w procesie wektoryzacji obrazów z prostymi poprzez transformację przestrzennie rozłożonych wzorców w obrazie binarnym w przestrzennie zwarte atrybuty w przestrzeni atrybutów. Podczas transformacji trudny problem globalnego wykrycia linii prostych w przestrzeni obrazu zostaje zastąpiony wykrywaniem lokalnych esktremów w przestrzeni parametrów. Jednym ze sposobów wykrycia prostych jest ich sparametryzowanie na podstawie ich nachylenia i przecięcia (względem osi X). Proste definiuje się zgodnie z równaniem (1):

y = mx + c (1)

Każda z prostych na płaszczyźnie (x, y) odpowiada punktowi płaszczyzny (m, c). Każdy z punktów płaszczyzny (x, y) może należeć do jednej z nieskończonej liczby prostych przechodzących przez ten punkt. Nachylenie oraz przecięcie tych prostych na płaszczyźnie (m, c) opisane jest równaniem (2).

c = -xm + y (2)

slide34

Płaszczyzna (m, c) zostaje podzielona na prostokątne obszary (ang. bins), które sumują dla każdego czarnego piksela płaszczyzny wszystkie piksele leżące wzdłuż linii o równaniu (2). Jeżeli prosta o równaniu (2) zostaje odrysowana dla każdego czarnego piksela, wszystkie komórki przez które ta prosta przechodzi zostają zwiększone o jeden.

Wykonanie sumowania dla wszystkich pikseli obrazu umożliwia wykrycie prostych jako ekstrema w przestrzeni transfomacji HT. Uwzględniając szum, każde ekstremum wyższe od wartości progowej zostaje wykorzystane do utworzenia prostej zdefiniowanej równaniem (1). W praktyce, przyjmuje się że prosta może być połączeniem kilku kolinearnych odcinków prostych. Z tego względu, wszystkie piksele wejściowego obrazu wzdłuż wykrytych prostych zostają kolejno iterowane w celu określenia punktów końcowych odcinków. Szerokość prostej zostaje ponadto określona podczas iteracji poprzez sprawdzenie szerokości w każdym pikselu.

slide35

GEOMETRYZACJA

Geometryzacja -nadawanie współrzędnych warstwom rastrowym.

Określenie transformacji na podstawie wskazanych punktów kontrolnych (obiektów rozpoznawalnych równocześnie na obrazie rastrowym i na mapie)

Wymagana minimalna liczba punktów kontrolnych zależy od stopnia transformacji (zazwyczaj wielomiany drugiego lub trzeciego rzędu)

slide37

GEOKODOWANIEprzypisanie współrzędnych przestrzennych punktom

Address Matching - przypisanie współrzędnych przestrzennych (jawna lokalizacja) adresom (lokalizacja niejawna)

Przypisanie współrzędnych danemu adresowi wymaga pliku z danymi sieci ulic w zawierającego informacje o atrybutach ulic (nazwa ulic, zakres numerów dla każdego bloku) każdego segmentu ulicy (bloku, prawej i lewej strony)

  • Dokładne dopasowanie nazwy ulicy może być problematyczne
  • Uaktualnianie bazy danych (np. nowe ulice) jest ważnym problemem
  • Skrzynki pocztowe, nazwy budynków stanowią potencjalnie źródło problemów

W oprogramowaniu ArcGIS proces jest 3-stopniowy

  • W ArcCatalog, przetworzenie pliku sieci ulic i utworzenie Geocoding Service
  • W ArcMap, załadowanie usługi geokodowania z wykorzystaniem Tools/Geocoding/Services Manager
  • W ArcMap, geokodowanie tabeli adresów z wykorzystaniem opcji Tools/Geocoding/Geocode Addresses

Pliki lokalizacji punktowejzawierają współrzędne lat/long or x,y coordinates (np.. z odbiornika GPS) które muszą zostać przekonwertowane do pliku shape w celu wyświetlenia

  • Załadować tabelę (w formacie .dbf) do systemu ArcGIS poleceniem add data
  • Z menu kontekstowego T z C wybrać Display X,Y data

Tabela musi zawierać przynajmniej 3 zmienne: ID obiektu, położenie x, y

slide38

3

7

2

4

REDUKCJA DANYCH

  • Resampling (dane rastrowe)
    • ‘średnia’ 4 wartościw sąsiedztwie 2x2
    • wykorzystać tę wartość w pojedynczej komórce obejmującej wejściowe 4 komórki
    • wykorzystać średnią dla danych przedziałowych; wymagane reguły dla danych porządkowych i kategorialnych
    • nie jest przechodnia!
  • Ścieńczanie (dane wektorowe)
    • często stosowane podczas digitalizacji w trybie strumienniowym (stream)
    • eliminacja progowa: usuń najbliższe punkty „zbyt bliskie” (np. wyjściowa rozdzielczość urządzenia ich nie rozróżnia)
    • eliminacja topologiczna: usuwanie punktów nie wchodzących do struktury topologicznej
    • eliminacja oparta na modelu: wpisać wielomian metodą najmniejszych kwadratów i zapisać mniej punktów wzdłuż jego linii.

16 bytes

4 bytes

4

1 byte

slide39

GEOREFERENCJA: REKTYFIKACJAI REJESTRACJA(FAKTYCZNE POŁOŻENIE PRZESTRZENNE / NAKŁADKOWANIE)

ALGORYTM:

  • Homogeniczna transformacja poprzez obrót, rotację, przesunięcie, skalowanie, pochylanie (rotation, translation, scaling, skewing)
    • Stosowane do odwzorowań kartograficznych i innych podobnych konwersji
  • Rozciąganie różnicowe (differential stretching via rubber sheeting)
    • Stosowane do dokładnego położenia zniekształconych map lub plików
  • rektyfikacja: zmiana położenia obiektów tak, aby odpowiadały konkretnemu systemowi odniesienia (najczęściej geodezyjnemu)
  • rejestracja: zmiana położenia obiektów jednego zbioru tak, aby odpowiadały obiektom drugiego zbioru bez zachowania zgodności z danym układem odniesienia
  • Pomimo podanej różnicy, terminy najczęściej stosuje się zamiennie
slide40

ground control

Map locations

GIS file

KONWERSJA - Rubber Sheeting - konwersja różnicowa

Dane GIS są w różnym stopniu rozciągane tak, aby punkty w jednym pliku pokrywały się z punktami kontrolnymi drugiego pliku z zlokalizowanym położeniem. Najczęściej w

tym celu stosuje się dopasowanie wielomianowe metodą najmniejszych kwadratówmiędzy współrzędnymi znanych punktów kontrolnych a odpowiadającymi im współrzędnymi drugiego pliku. Wyznaczone w podany sposób parametry odwzorowania zostają następnie zastosowane do wszystkich punktów transformowanego pliku. W ten sposób, punkty z wejściowego znajdują się bliżej punktom kontrolnym, jednak nie jest możliwe uzyskanie stuprocentowego pokrycia.

-- im większa dokładność tym lepszy rezultat operacji

-- punkty zostają dobrze rozmieszczone

-- znajomość położenia lat/long punktów kontrolnych wymagana podczas operacji rektyfikacji (najczęściej z GPS)

-- wspólne punkty w dwu plikach wymagane do rejestracji

slide41

TRANSFORMACJE - konwersje jednorodne

  • translacjapoczątku układu
    • zpoczątku digitimetru origin danego zbioru na faktyczny początek pliku GIS
  • rotacja osi
    • np.faktyczny kierunek północy
  • skalowanie osi
      • jednorodne:
      • różnicowe (owale na okręgi)
  • pochylanie osi

Zmiana odwzorowania kartograficznego może wymagać wszystkich 4 operacji

translacja

skalowanie

różnicowe

rotacja

pochylanie

slide42

REKTYFIKACJA I REJESTRACJA

Najczęściej stosowane w celu dołączenia zeskanowanych zdjęć lub fotografii do warstw wektorowych, ale także w celu skorygowania niepoprawnego położenia obiektów w warstwach wektorowych.

W oprogramowaniu ArcMap dostępne poprzez pasek narzędzi Georeferencing dla zdjęć orazSpatial Adjustmentdla warstw wektorowych.

slide43

DOPASOWANIE KRAWĘDZI

  • Dopasowanie krawędzi:Łączenie oddzielnych fragmentów (arkuszy) map w jeden spójny system GIS
  • Wymagane przetwarzanie nawet w przypadku, gdy topologia wizualnie się pokrywa na łączonych fragmentach map
  • Funkcjonalność dociągania -snapping- pomocna w łączeniu obiektów
  • Problem dopuszczalnej tolerancji przed dalszą analizą niezgodności
  • Jak daleko wykonać korekcję (przesunięcie) w przypadku niezgodności
  • Przyczyny niezgodności
  • Ekspansja / kontrakcja mapy papierowej
  • Błędy digitalizacji / skanowania
    • Błędy georeferencji
    • Dokładność sprzętu
    • Ekstrapolacja lub błędy zaokrąglania
  • Obszar zachodzenia arkuszy map
  • W ArcView (bardzo proste operacje):
  • W ArcMAP poprzezTools/Geoprocessing/Merge Layers
  • Także w pasku narzędziowym Spatial Adjustment
slide44

KOREKCJA OBRAZU (IMAGE ADJUSTMENTS)

  • Dane rastrowe pochodzące z oddzielnych zdjęć (photos) lub zbioru zdjęć zostają poddane procesowi mozaikowania w celu utworzenia „ciągłego zdjęcia”.
  • (Collars)zatoki muszą zostać usuniete
    • Obszary zachodzące na siebie
    • Granice skanowanych map
  • Image Balancing and Feathering: dostosowanie atrybutów dla spójnego i pożadanego koloru, jasności i kontrastu (color, brightness, contrast)
    • Checker board appearance – niespójny wygląd
    • Załamania linii na granicy łączonych zdjęć / map
    • Większa liczba poziomów jasności zaciera szczegóły w miejscach dobrze naświetlonych a zwiększa w słabo naświetlonych
    • Niespójny wygląd obiektów tego samego typu w różnych warunkach, np. morze, akweny wodne w zależności od wiatru oraz naświetlenia
  • Korekcja ortozdjęć:
    • Kontrola naziemna - ground control (najczęściej z GPS dla punktów widzialnych) w celu określenia rzeczywistego położenia na powierzchni ziemi
    • Kontrola naziemna kąta nachylenia kamery względem ziemi
    • Kalibracja kamery w celu usunięcia zniekształceń soczewek
    • Model terenu - Digital terrain model (dtm) w celu usunięcia odległości „wzniesienia” (5 mi. na mapiedo wierzchołka góry, ale 6 mi jeżeli góra znajduje się na wysokości 5,280 stóp)
slide45

UKŁAD WSPÓŁRZĘDNYCH

Układ współrzędnychustanawia uporządkowanązależność(relację) między fizycznymi punktami w przestrzeni a liczbami rzeczywistymi, czyli współrzędnymi,

•Układy współrzędnych stosowane w GIS, geodezji, kartografii mogąbyćortokartezjańskie, dwulub trój-wymiarowe oraz krzywoliniowe.

slide46

KARTEZJAŃSKI UKŁAD WSPÓŁRZĘDNYCH

We współczesnej geodezji, kartezjański trójwymiarowy układ współrzędnych jest stosowany dla zadańglobalnych.

•Jest on definiowany przez trzy ortogonalne osie, które tworząukład prawoskrętny. Osie współrzędnych X,Y,Z przecinająsięw początku układu.

•Jak pokazano na rysunku,punkt P jest zdefiniowany poprzez odległości od punktu początkowego O licząc wzdłużX, Y i osi Z.

slide47

ELIPSOIDALNY (GEODEZYJNY) UKŁAD WSPÓŁRZĘDNYCH

Współrzędne elipsoidalne sąto linie krzywe leżące na powierzchni elipsoidy. Zwane sąrównoleżnikamijeśli szerokośćjest stała (ϕ) i południkami,jeśli długośćjest stała (λ)

•Jeśli elipsoida jest związana z bryłąZiemi, to współrzędne elipsoidalne zwane sąwspółrzędnymi geodezyjnymi

•Tradycyjnie, przeciwieństwem współrzędnychgeodezyjnych sąwspółrzędneastronomiczne; szerokośći długośćastr.

  • Wykorzystanie w szeroko rozumianym GIS elipsoidy jako powierzchni aproksymującejpowierzchnięZiemi wynika z:
  • 1.Tradycji
      • 2.Łatwości odwzorowania elementów przedstawionych na jej powierzchni na płaszczyznę(mapę)
      • 3.Niewielkie zniekształcenie przy redukcji pomierzonych elementów z fizycznej powierzchni Ziemi na elipsoidę
slide49

KARTEZJAŃSKI PŁASKI UKŁAD WSPÓŁRZĘDNYCH

Dwuwymiarowy kartezjański układ współrzędnych jest zdefiniowany poprzez dwie prostopadłe do siebie osieX i Y, powiązanymi z kierunkami geograficznymi:na północ (N) , na wschód (E).

•Kąty sąliczone zgodnie z ruchem wskazówek zegara

slide50

WSPÓŁRZĘDNE BIEGUNOWE

Biegunowy system współrzędnych określa położenie punktu poprzez element liniowy i kątowy. W przypadku dwu wymiarów jest to kąt αi odległośćd

ZALEŻNOŚĆ MIĘDZY PROSTOKĄTNYMA BIEGUNOWYMUKŁADEM WSPÓŁRZĘDNYCH

slide53

SYSTEM ODNIESIENIA

Układ współrzędnych nie zawiera informacji o jego orientacji względem bryły ziemskiej,

•Układy współrzędnych oraz parametryopisujące ich orientacje względem bryły ziemskiej zwane sągeodezyjnymi systemamiodniesienia,

•Tak więc system odniesieniastanowi zbiór zaleceńi ustaleńoraz stałych wraz z opisem modeli niezbędnych do zdefiniowania początku, skali i orientacji osi układów współrzędnych w bryle ziemskiej oraz ich zmienności w czasie.

slide54

SYSTEM ODNIESIENIA

  • Definicja –kartezjański trójwymiarowy
  • 􀂄Początek układu jest umieszczony w środku ciężkości mas Ziemi,
  • ośZ prawiepokrywa sięz osiąobrotu Ziemi
  • •Definicja –elipsoidalny układ -parametry opisujące jego orientacjęwzględem bryły ziemskiej
  • punkt początkowy P,
  • jego szerokośćϕP,
  • długośćλP,
  • azymut linii αPB,
  • parametry elipsoidy a oraz b,
  • odstęp geoidy od elipsoidy NP
slide55

SYSTEM ODNIESIENIA

  • punkt początkowy P,
  • jego szerokośćϕP,
  • długośćλP,
  • azymut linii αPB,
  • parametry elipsoidy a oraz b,
  • odstęp geoidy od elipsoidy NP
slide56

UKŁAD ODNIESIENIA

Układ odniesienia stanowi praktycznąrealizacjęsystemu odniesienia

􀂄w przypadku geodezji klasycznej –jest określony przez liczbowe wartości sześciu parametrów,

W przypadku geodezji współczesnej (satelitarnej) przez współrzędne określonych stacji naziemnych.

Na świecie istnieje wiele układów odniesienia

􀂄WGS84

􀂄EUREF

slide58

WORLS GEODETIC SYSTEM 1972 (WGS-72)

Swiatowy System Odniesienia WGS72 był trzecim geocentrycznym układemodniesienia opracowanym przez US DMA Agencje Kartograficzna MinisterstwaObrony Stanów Zjednoczonych Ameryki Północnej - poprzednie wersje WGS60 IWGS66. Przed 27 stycznia 1989 roku był używany przez GPS i Dopplerowski system

TRANSIT. Praktyczna jego realizacja nastepowała poprzez siećstacji śledzącychsystemu TRANSIT (TRANET).

slide59

WORLD GEODETIC SYSTEM 1984 (WGS-84)

Układ odniesienia WGS84 był początkowo oparty o współrzędne satelitarneuzyskane tylko z pomiarów dopplerowskich (system TRANSIT) i bazował naukładzie WGS72, który został opracowany dla potrzeb systemu TRANSIT. Podejscieto pozwoliło na stworzenie globalnie jednorodnego układu odniesienia o dokładnościrzędu 1-2 m

Współrzedne dziesieciu stacji sledzacych systemu GPS zostały poprawione przezużycie kilkutygodniowych obserwacji GPS z globalnej sieci IGS (22 stacje),wykorzystano w procesie wyznaczania współrzędnych, jak równiepoprawieniapokładowych orbit satelitarnych.

W opracowaniu wyników pomiarów przyjeto standardy zgodne z zaleceniami IERS.Wynikiem prac był nowy poprawiony układ WGS84(G730) – co odnosi siędo 730-gotygodnia GPS.

Nowy układ charakteryzuje siędokładnością10cm w skali globalnej

Od poczatku 1994r DMA (obecnie NIMA) wykorzystuje układ WGS84(G730) doobliczania orbit satelitów GPS (efemeryd pokładowych).

slide60

Geodetic System 1980 (GRS-80)

Geodezyjny System Odniesienia GRS’80 został przyjety na XIV ZgromadzeniuGeneralnym Miedzynarodowej Unii Geodezji i Geofizyki (IUGG) w grudniu 1979roku w Canberze.

Jego elementami były parametry geocentrycznej elipsoidy: a, GM i J2 oraz

predkośćkątowa Ziemi.Przyjęto, że mała półośelipsoidy odniesienia systemu GRS’80 będzie równoległado osi CIO, a płaszczyzna południka zerowego bedzie równoległa do południkazerowego średniegoObserwatorium BIH.

Praktyczną realizację tak przyjętego układu współrzędnych można oszacować

na około 10 cm.

slide61

ELIPSOIDA ZIEMSKA

  • Obecnie obowiązuje Geodezyjny System Odniesienia 1980 (GRS’80 –GeodeticReferenceSystem 1980) przyjęty na XVII Zgromadzeni Generalnym Międzynarodowej Unii Geodezji i Geofizyki (IUGG) w Canberzew grudniu 1997 roku.
  • Stosowana rezolucja zaleca aby:
  • •równikowy promieńZiemi: a = 6378137m
      • •geocentryczna stała grawitacji Ziemi (z atmosferą)
      • dynamiczny współczynnik kształtu Ziemi, wyłączając stałądeformacje pływową
  • •kątowa prędkośćZiemi:
  • f –spłaszczenie elipsoidy
  • kwadrat mimośrodu
  • a –duża półoś

Równanie geocentrycznej elipsoidy obrotowej w układzie współrzędnych prostokątnych ma postać:

Kwadrat mimośrodu:

slide62

SŁUŻBA IERS – ROLA W TWORZENIU I KONSERWACJI ZIEMSKICH UKLADÓW ODNIESIENIA

Międzynarodowa Służba Ruchu Obrotowego Ziemi (IERS) została powołanaprzez MiędzynarodowąUnięAstronomiczna (IAU) i Miedzynarodowa Unię Geodezji i Geofizyki w 1987 roku.

W 2003 roku została przemianowana na Miedzynarodowa Słube Ruchu

Obrotowego Ziemi i Systemów Odniesienia (International Earth Rotation andReference Systems Service).

Do zadańnależą:

•Definicja Międzynarodowego Niebieskiego Systemu Odniesienia (ICRS) i jego realizacjaw postaci układu współrzędnych (ICRF).

•Definicja Miedzynarodowego Ziemskiego Systemu Odniesienia (ITRS) i jego realizacjaw postaci układu współrzędnych (ITRF).

•Wyznaczenie parametrów orientacji Ziemi (EOP) i ich zmian dla zapewnieniaparametrów transformacji pomiędzy ICR i ITRF.

•Analiza danych geofizycznych dla interpretacji zmian ICRF, ITRF, EOP i ichmodelowanie.

•Standardy, stałe i modele (konwencje).

slide63

SŁUŻBA IERS – ROLA W TWORZENIU I KONSERWACJI ZIEMSKICH UKLADÓW ODNIESIENIA

Miedzynarodowa Słuba Ruchu Obrotowego Ziemi i Systemów Odniesienia(International Earth Rotation and Reference Systems Service) posiadanastepujące służby obserwacyjne i opracowania danych dla poszczególnychtechnik:

o Międzynarodowa Służba GPS (IGS)

o Międzynarodowa Służba Pomiarów Laserowych Odległości (ILRS)

o Międzynarodowa Służba VLBI (IVS)

o Międzynarodowa Służba DORIS (IDS)

slide71

NIESATELITARNE SYSTEMY ODNIESIENIA W POLSCE

Układ Borowa Góra 1925 (BG1925), określany w zagranicznych zródłach jakoPND1925 (Polish National Datum) powstał w wyniku przyłożenia elipsoidyBessel’1841 do Geoidy w Borowej Górze. Orientacji elipsoidy dokonano przypomocy azymutu na wieżęw Modlinie. Przyjęto następujące współrzedne tegopunktu (szerokośći długośćgeograficznąwynikającąz pomiarówastronomicznych):

B = 52o28’32.85” L = 21o02’12.12”

W Polsce, podobnie jak w innych państwach byłego układu warszawskiego,obowiazywała od roku 1952 elipsoida KRASOWSKIEGO z punktem przyłożenia dogeoidy w Pułkowie

Do połowy lat 60 tych obowiazywał w Polsce układ współrzędnych zwany krótko„1942”.

slide72

1899 –Powołanie przez IAG Międzynarodowej Służby Szerokości (ILS)

1900 –Rozpoczęcie wykonywania obserwacji przez ILS1912 –

Powołanie Międzynarodowego Biura Czasu (BIH)

1962 –Powołanie Międzynarodowej Służby Ruchów Bieguna (IPMS)

1966 –Wprowadzenie ziemskiego układu odniesienia Standard EarthIII

1967 –Zdefiniowanie początku umownego układu współrzędnych ziemskich CIO

1967 –Przyjęcie przez IUGG geodezyjnego systemu odniesienia GRS67

1968 –Wprowadzenie systemu pozycji bieguna i czasu UT dystrybuowanego przez BIH –układ odniesienia BIH

1972 –Wprowadzenie ziemskiego układu odniesienia WGS72

1973 –Wprowadzenie satelitarnych obserwacji Dopplerowskich do wyznaczeń pozycji bieguna prowadzonych przez BIH początek końca ery obserwacji astrometrycznych

1979 –Przyjęcie przez IUGG geodezyjnego systemu odniesienia GRS80

slide73

1979 –Wprowadzenie obserwacji laserowych satelity LAGEOS i LLRdo wyznaczeń pozycji bieguna i UT

1980 –Początek kampanii MERIT (Monitoring of the Earth Rotation and Intercomparison of theTechniques)

1983-1984 –Właściwa kampania MERIT

1984 –Wprowadzenie ziemskiego układu odniesienia WGS84 i BIH (BTS84)

1984 –Wprowadzenie ziemskiego systemu odniesienia BIH (BTS84)(po raz pierwszy zastosowano model prędkości AM0-2)

1989 –Rozpoczęcie pracy przez służbę IERS wykorzystującą obserwacje laserowe i VLBI do wyznaczenia parametrów ruchu obrotowego Ziemi

1991 –Zdefiniowanie przez IUGG umownego ziemskiego systemu odniesienia CTRS. Monitorowanemu przez IERS systemowi CTRS nadano nazwę Międzynarodowego Ziemskiego Systemu Odniesienia ITRS

1993 –Powołanie International GPS Service(IGS) –(od 2004 International Earth Rotation and Reference Systems Service)

1994 –Wprowadzenie obserwacji DORIS do wyznaczeń pozycji bieguna

slide74

Literatura:

Prof. dr hab. Adam Łyszkowicz, UWM w Olsztynie, WYKŁADY

XXIII ZGROMADZENIE GENERALNE MIEDZYNARODOWEJ UNII GEODEZJI I GEOFIZYKI Sapporo, 30 czerwca – 11 lipca 2003

ZIEMSKIE GLOBALNE SYSTEMY ODNIESIENIA I ICH REALIZACJE

Workshop: „NOWE OBOWIAZUJACE SYSTEMY WSPÓŁRZEDNYCH ZIEMSKICH I NIEBIESKICH ORAZ ICH WZAJEMNE RELACJE”

Warszawa, 27-28 maja 2004 roku Jerzy B. Rogowski, Mariusz Figurski

Geodezja wyższa i astronomia geodezyjna, Prof. dr hab. inż. Jerzy B. Rogowski, Dr inż. Magdalena Kłęk
