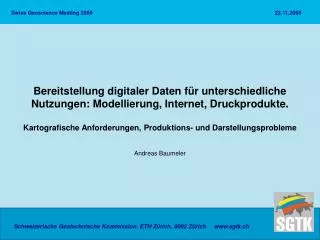

  1. Swiss Geoscience Meeting 2008 22.11.2008 Bereitstellung digitaler Daten für unterschiedliche Nutzungen: Modellierung, Internet, Druckprodukte. Kartografische Anforderungen, Produktions- und DarstellungsproblemeAndreas Baumeler Schweizerische Geotechnische Kommission, ETH Zürich, 8092 Zürich www.sgtk.ch

  2. Einführung Hybridkarten

  3. Nutzung digitaler Informationen • Grunddatensatz: Verwaltung, numerische Modellrechnungen (z.B. Hydrologische Modelle, 3D-Geologie) • Internetkarten • Gedruckte Karten Information Modellierung Internetkarten GDB Gedruckte Karten

  4. Ableitungschema der Datennutzung Grunddaten Datenausgabe Internet Datenausgabe Druck GDB Verwaltung Modellierung

  5. Analyse Aufnahme – Grunddaten – Modell – Kartografische Darstellung Sicht auf reale Welt Grunddatensatz Kartografie Datenaufnahme - Objektkatalog mit Attributen - Lagegenaue Abbildung „aller“ Einzelobjekte (xy) • Stilisierte Darstellung • Datenreduktion • Addition weiterer Informationen Objetivitätsgrad der Daten Allgemeine Lesbarkeit

  6. Stufen der Datenausgabe, Anforderungen an die Datenbereitstellung Grunddaten Datenausgabe Internet Datenausgabe Druck GDB Verwaltung Modellierung Bei die Aufbereitung der Daten müssen für jede Ausgabestufe die Regeln und Randbedingungen der Nutzung berücksichtigt werden. Um alle Stufen voll ausschöpfen zu können und keine Verzerrung der Daten zu erhalten, sollten diese Bedingungen möglichst erfüllt werden.

  7. Internetkarten Spezifische Darstellungen für unterschiedliche Vergrösserungsbereiche Begrenzendes Element der Internetdarstellung: Bildschirmauflösung Auf einem 21‘‘ Bildschirm kann ein Kartenausschnitt von 13x10 cm in der gleichen Wahrnehmungstiefe wie bei einer gedruckten Karte dargestellt werden (swisstopo, SGK, 2002)

  8. Internetkarten Spezifische Darstellungen für unterschiedliche Vergrösserungsbereiche

  9. Internetkarten Spezifische Darstellungen für unterschiedliche Vergrösserungsbereiche Keine weitere Detaildarstellung dieses Gebietes möglich

  10. Internetkarten Grössere Kartenfläche, separate Legende

  11. Datensatz Druck: Klare Linienführung Gewichtung Lesbarkeit Druckprodukt Lesbarkeit durch Reduktion: starke Stilisierung, Generalisierung Datensatz GIS: Lagegenauigkeit Objekte Vollständiger Datensatz

  12. Anpassung XY Ergänzung Datenverknüpfung Attributerweiterung Zusammenfassung Kartografische Aufbereitung Übersichtskarten Gewichtung Generalisierung Stilisierung Grunddaten Datenausgabe Internet Datenausgabe Druck GDB Verwaltung Modellierung

  13. Vielen Dank für Ihre Aufmerksamkeit
