Presentation Transcript
otomat k kontrol

OTOMATİK KONTROL

ÖRNEK 1

Şekilde blok diyagramı verilen kapalı çevrimli sistemin

Doğal frekans ve sönüm oranlarını gösteriniz.

Birim basamak girişi ve rampa girişi uygulandığında sürekli rejim (Daimi rejim,Kalıcı durum) hatalarını hesaplayınız.

otomat k kontrol1

OTOMATİK KONTROL

Sistemin Transfer Fonksiyonu

İkinci derece sistemlerin genel transfer fonksiyonu

Buradan Sistemin doğal frekansı ve sönüm oranı

otomat k kontrol2

OTOMATİK KONTROL

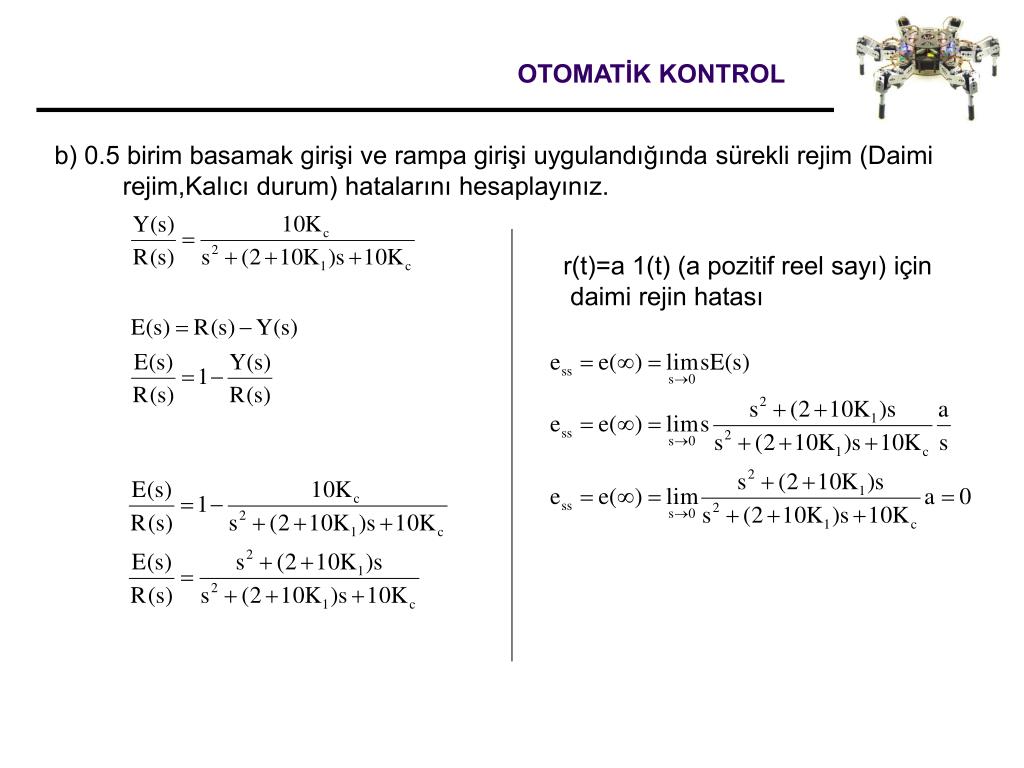

b) 0.5 birim basamak girişi ve rampa girişi uygulandığında sürekli rejim (Daimi rejim,Kalıcı durum) hatalarını hesaplayınız.

r(t)=a 1(t) (a pozitif reel sayı) için

daimi rejin hatası

otomat k kontrol3

OTOMATİK KONTROL

r(t)=a t (a pozitif reel sayı) giriş için daimi rejim hatası

otomat k kontrol4

OTOMATİK KONTROL

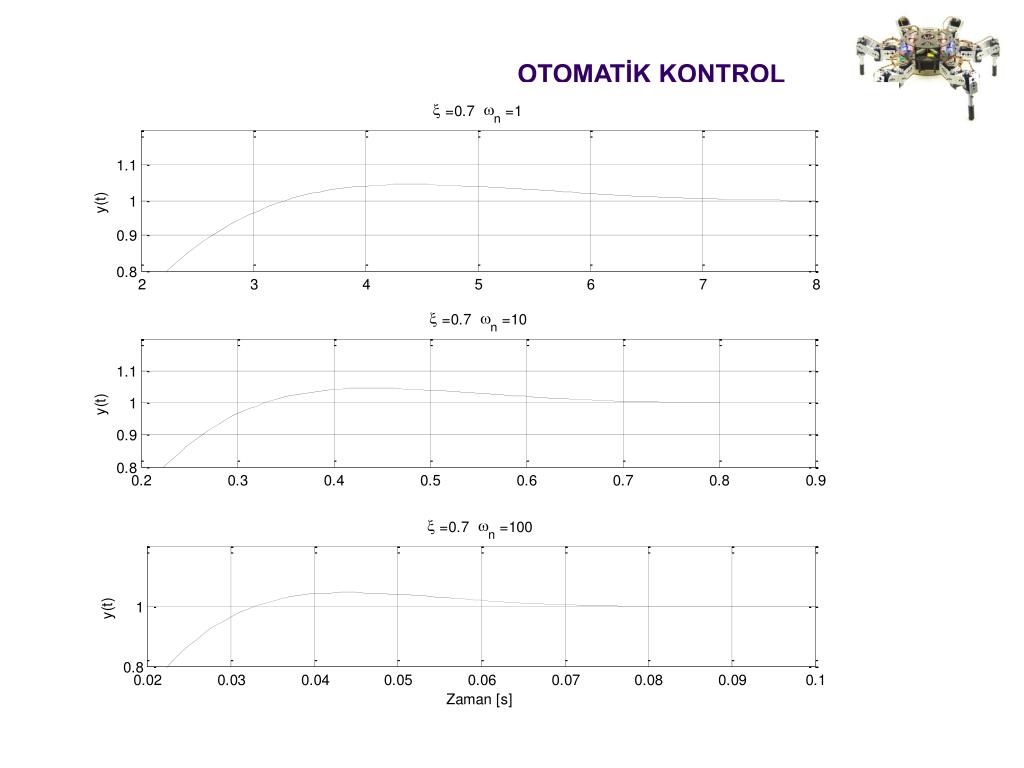

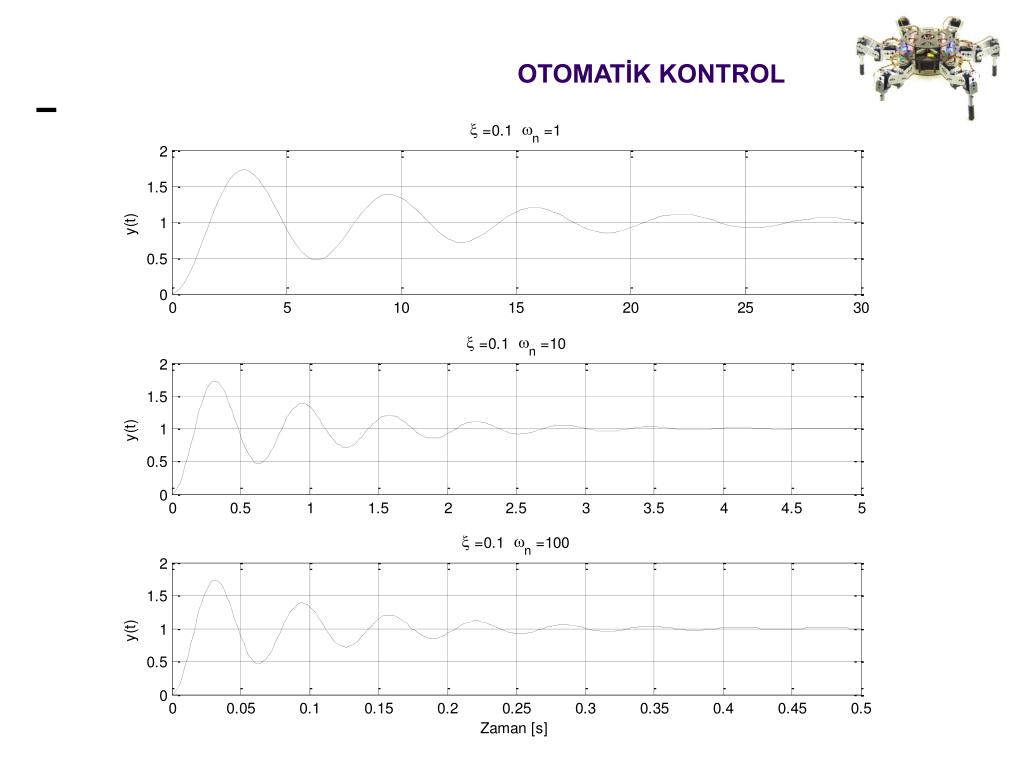

Seçilen sönüm oranı ve doğal frekans değerleri için

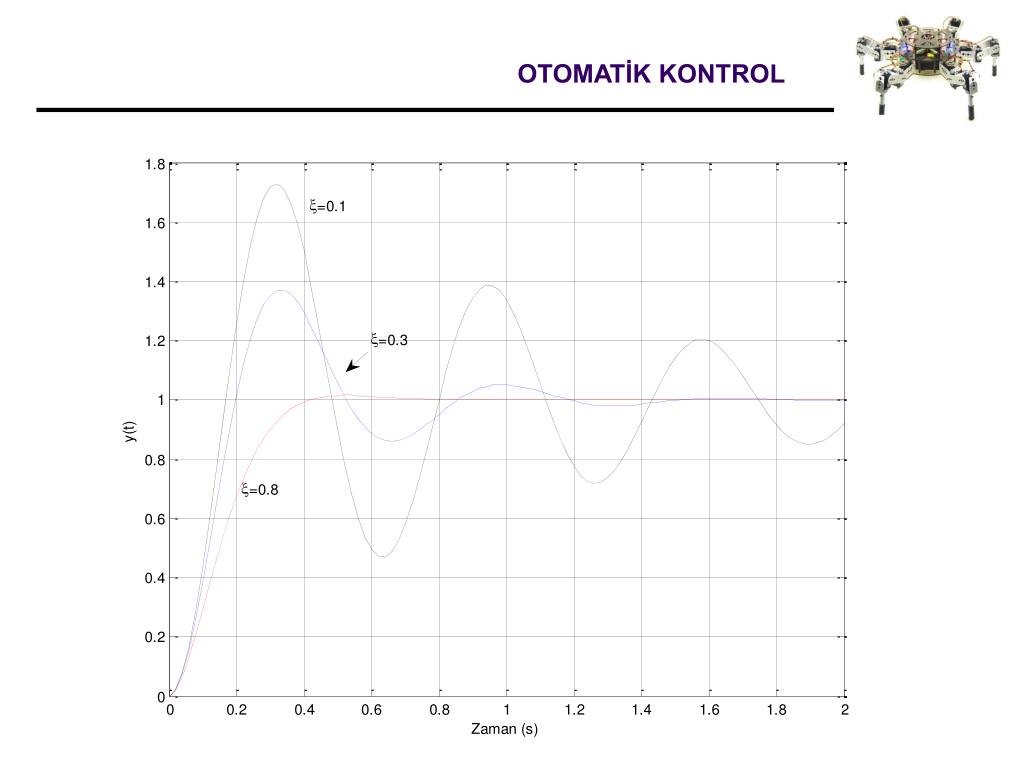

otomat k kontrol10

OTOMATİK KONTROL

Birinci dereceden sistemlerin kontrolu

Denetlenen sistemin transfer fonksiyonu

otomat k kontrol11

OTOMATİK KONTROL

Örnek

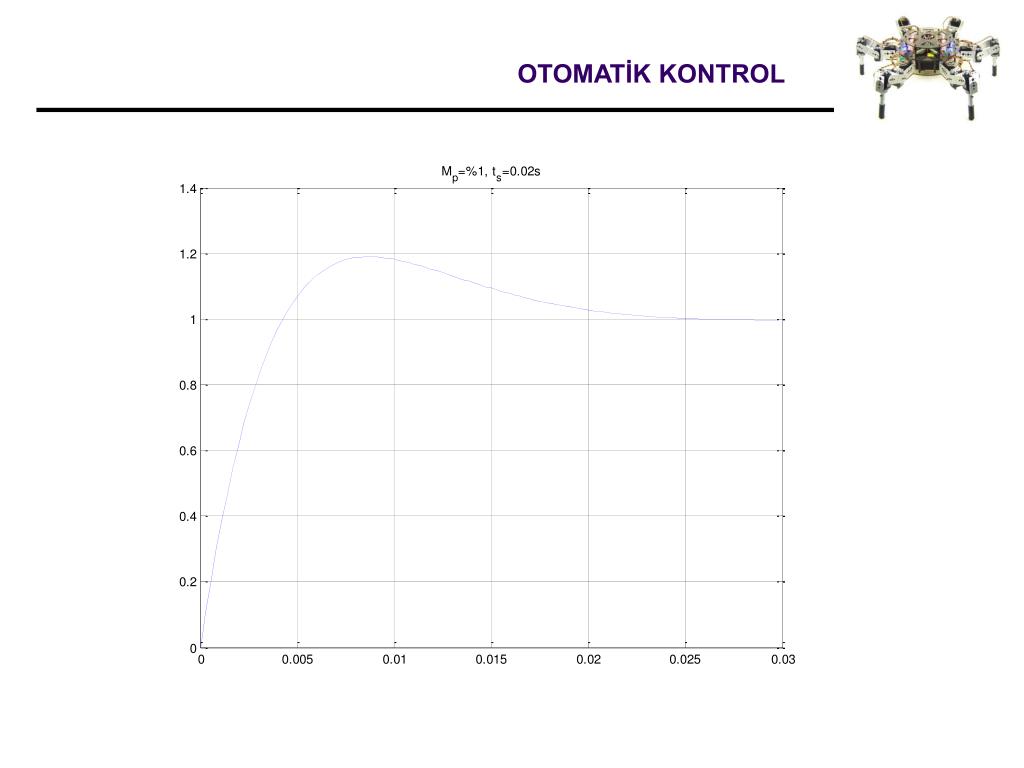

  • Aşmanın %1 ve yerleşme zamanının 0.02 s den küçük olması için
  • PI kontrol organının kazançlarını belirleyiniz

b) Aşmanın %5 ve yerleşme zamanının 0.5 s den küçük olması için

PI kontrol organının kazançlarını belirleyiniz

otomat k kontrol14

OTOMATİK KONTROL

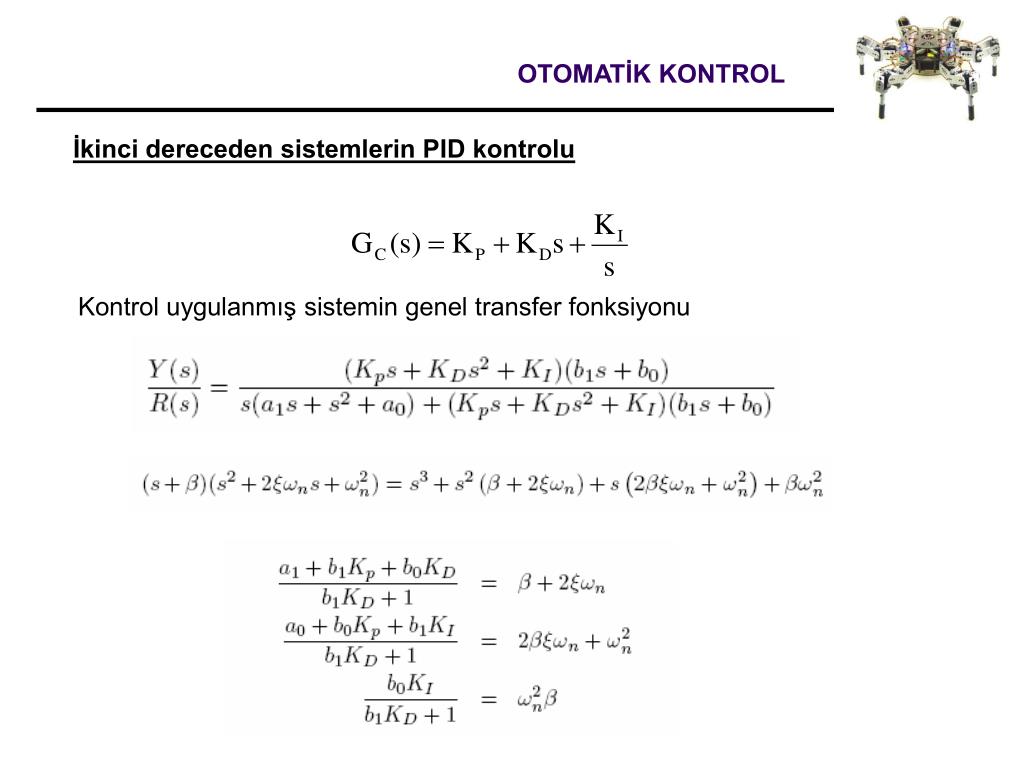

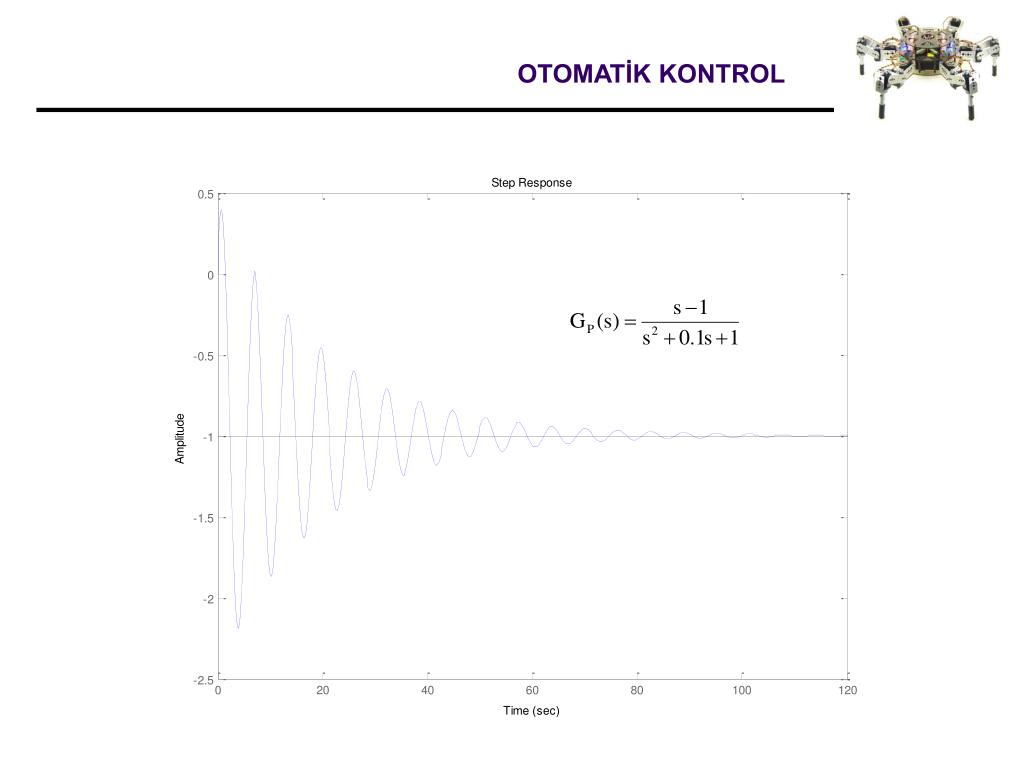

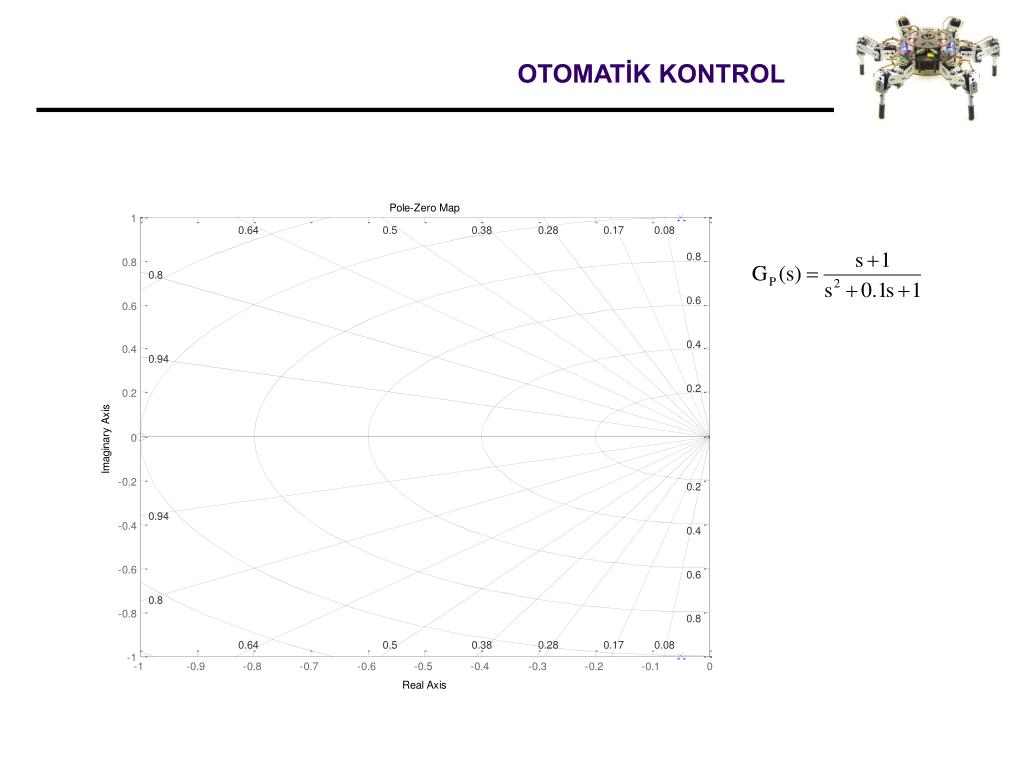

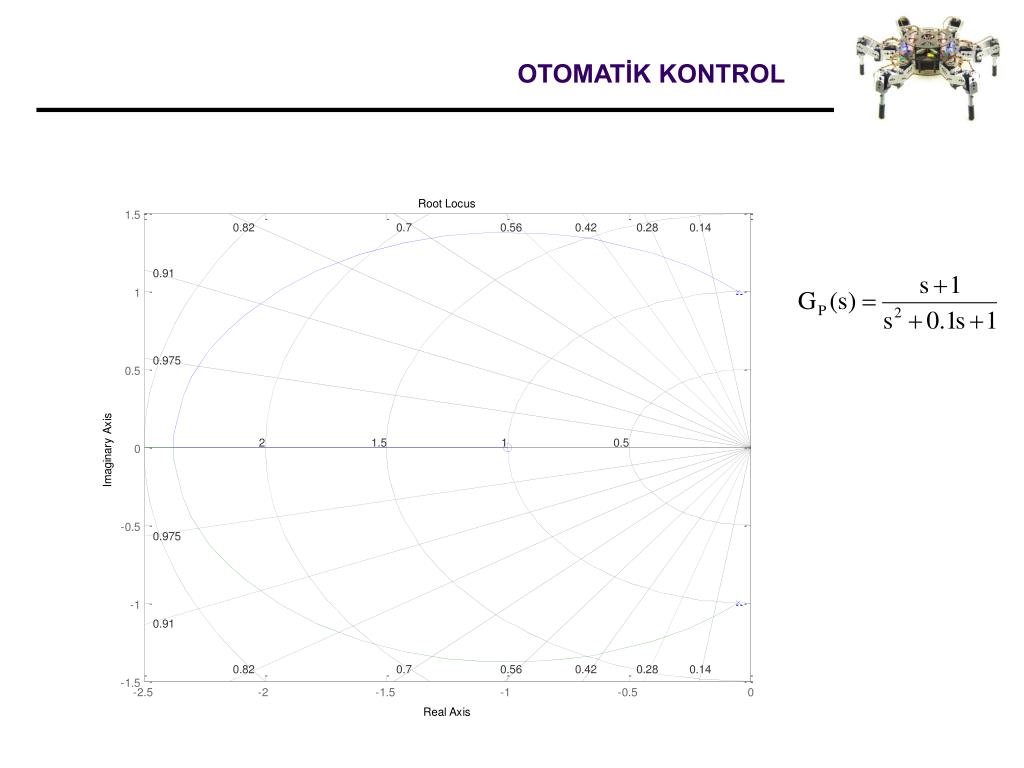

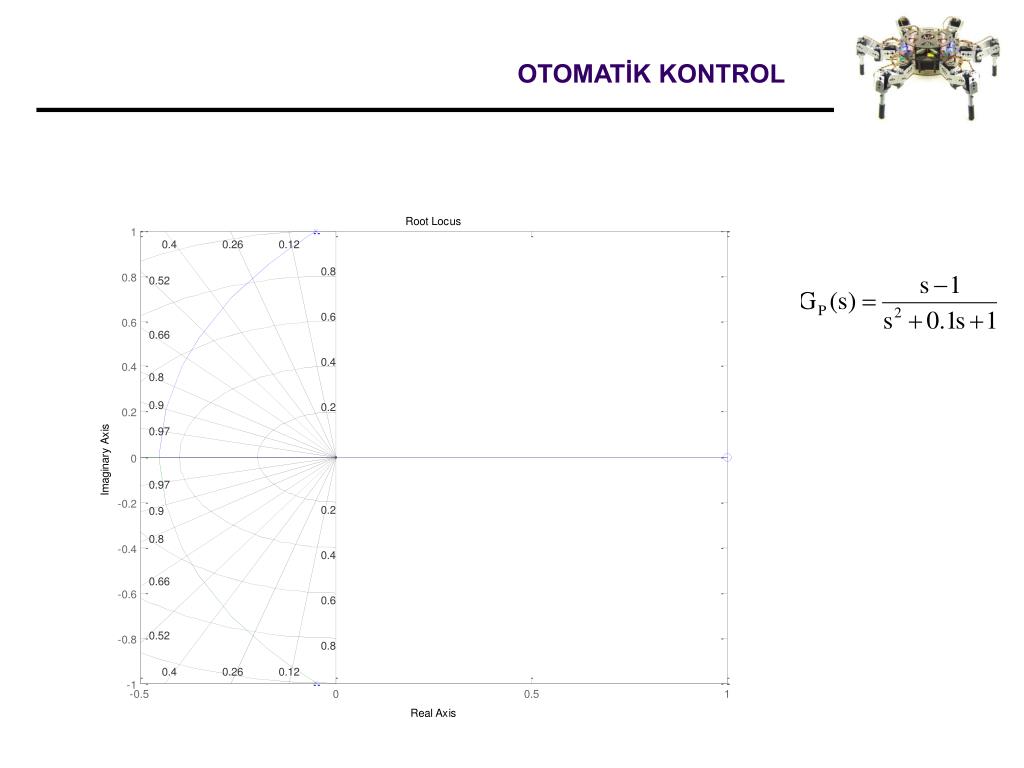

İkinci dereceden sistemlerin PID kontrolu

Kontrol uygulanmış sistemin genel transfer fonksiyonu
