请同学们注意: 一、进入实验室时请在签到处签到二、离开实验室时请在台面仪器登记本登记三、通读《实验指导书》和《实验辅助材》，因为所有内容在书中都有阐述。如：

有关开放实验规程、实验方式方法、开放时间、要求、报告的编写、考试规则、成绩评定、元器件识别与测量、实验仪器的操作、实验过程中应注意的问题等都在《基础电路实验指导书》和《基础电路实验辅助教材》中都作出了明确的规定和说明，请自觉阅读并遵守。有关开放实验规程、实验方式方法、开放时间、要求、报告的编写、考试规则、成绩评定、元器件识别与测量、实验仪器的操作、实验过程中应注意的问题等都在《基础电路实验指导书》和《基础电路实验辅助教材》中都作出了明确的规定和说明，请自觉阅读并遵守。

四、实验报告格式 及内容报告封面㈠、实验报告式：第一页为实验报告封面第二页为己经老师签字的数据记录表第三页起为实验报告內容实验课程名称电路分析(一) 实验项目实验X XXXXXXXXX XXXX

㈡、实验报告包括的内容(辅p4) 实验x 1、实验目的； 2、实验仪器设备； 3、实验歩骤、实验电路图、数据记录表、特性图、数据处理分析、结论； 4、对实验中出现问题的分析、解决方法以及还未解决的问题； 5、思考题； 6、体会。

直接表示法 色环表示法数字表示法电阻电容电感常用元器件识别方法 (指P15 辅p16)

二极管 正极负极三极管基极发射极集电极集成块(IC)管缺口缺口缺口对缺口

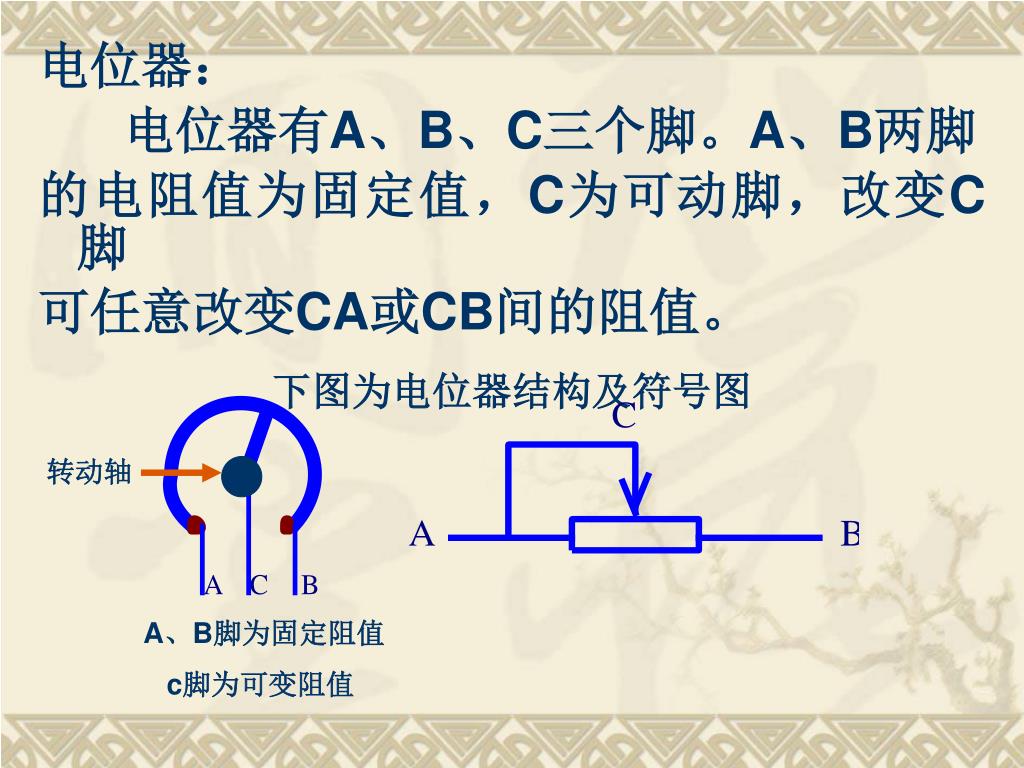

电位器： 电位器有A、B、C三个脚。A、B两脚的电阻值为固定值，C为可动脚，改变C脚可任意改变CA或CB间的阻值。下图为电位器结构及符号图转动轴 A、B脚为固定阻值 c脚为可变阻值

电位器在电路中有两种不同接线法 如果把电位器A、B、C 三个脚分别接入电路三个不同位置上，这种电路叫分压或分流电路。如果把电位器A、C脚短接后分别接入电路两个不同位置上，这种电路叫降压或限流电路。

500—2型万用表面板图 (指p29) 第一条刻度线以此类推 Ω电阻～交直流电压、电流选择合适量程，主要看指针摆动是否在中间左右各300的位置 DΩ小电阻或10V电压 5A大电流 dp功率 Ω 10 测电阻时要电阻调零常用插孔高电压(大电流)插孔红笔黒笔

被测电阻、电压、电流值的计算:指p29 电阻值=指针读数×量程电压（流）值=指针读数×量程÷满刻度

数字多用表—MS8050面板图指p39 使用时注意： ( 辅p19) 交直流转換量程转換小电流插孔交(直)流电压频率二极管 4 2 1 电容电阻交(直)流电流常用插孔

电流(压)表 SS2323型按下此键功能键调节稳流处于最大位置正输出负输出接地 WYK系列数字显示直流稳压电源(指p47)

示波器的使用 (指p53) 注意： 1、示波器探头主杆为正、副杆为负。正笔接被测物的高电位，负笔接被测物的低电位； 2、测量较低电压时把探头置于×1的位置； 3、打开探头保护帽，使探头金属钩能与被测物有良好的接触。

旋至中间位置 左右移动 A us 时间显示测量功能显示按TV键此位置处于空白时间／格 MAG 7802型示波器面板示意图指p53 频率 TV 自动 “” 上下移动测量状态显示 1、2 U V +↓⊥ 放大 MAG 濒率F=HZ 通道1或2 相加相减电压电压伏特／格旋至中间位置关至左边位置交直流转換接地

按下接地键调整基准线 a、直流电压测量(指p69) 用示波器测量直流信号幅(高)度叫作信号幅度(电压)时，可用下列公式算出。即： A×B=VD “A”表示“伏持∕格”旋钮显示的电压量程读数 “B”表示在 “Y”轴上读出的格数 “VD”表示直流电压 b、交流电压测量(指p70 ) 用示波器测量交流信号幅度时，按上列公式计算出的电压叫交流电压峰峰值，用“VP- P”来表示即∶ A×B=VP-P、另一种叫电压最大值，用“Vm”来表示，交流电压峰峰值与最大值的关系为： VP-P÷2=Vm 基准线0V 基准线0V

注意：(指P69 辅p15) 用电压表测量的交流电压叫有效值，用 “V”来表示，有效值是最大值 Vm 的1／，是峰- 峰值VP-P的1／2 。所以VP-P、Vm、 V有如下关系： VP-P=2Vm=2× 或有 V=Vm÷ =VP-P÷2

A B c、时间(濒率)测量：(指p71) 用示波器在“X”轴上测量交流信号的“宽度时间”或叫作“波长( 周期)时间”，可用下列公式算出： A×B=T “A”表示“时间∕格”旋钮显示的时间量程读数 “B”表示在“X”轴上读出的格数 “T”表示一周期所需的时间所需的时间“T”的倒数则为频率“F”，即有 F=1∕A×B= 1∕T

SP1643B型函数发生∕计数器面板图 (p50-8112) 频率显示电压显示扫描宽度扫描速率 ON ATT 频率量程频率调节函数信号输出(0.2HZ20MHZ) 电源频率范围波形对称直流偏移正弦波三角波关关方波 20dB 40dB 幅度输出 50Ω 上升下降波形选择输出衰减扫描/计数输出线座指示灯不亮时发生信号

实验一 (指p73、辅20)测量仪表的使用与元件的伏安特性实验性质：本实验为验证性的实验 1、验证线性电路即纯电阻元件的正、反向电压的伏安特性。 2、验证非线性电路即晶体二极管元件的正、反向电压的伏安特性。 3、验证实际电源的伏安特性。

实验目的： 1、掌握线性元件--电阻、非线性元件- 二极管伏安特性的测试方法。 2、研究实际独立电源的外特性。 3、学习电压表、电流表以及稳压电源的使用方法。 4、掌握电阻、电位器、二极管元件的性能、识别及其在实验电路中的作用--电阻是没有极性的元件。

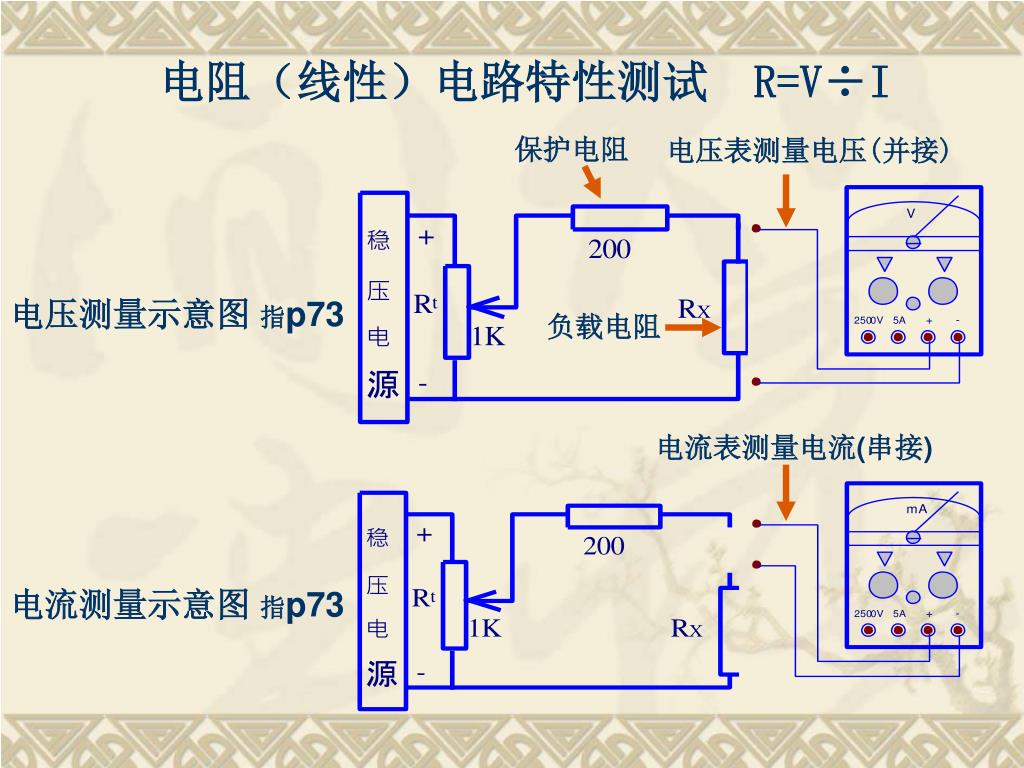

电阻（线性）电路特性测试 R=V÷I 保护电阻电压表测量电压(并接) 电压测量示意图指p73 负载电阻电流表测量电流(串接) 电流测量示意图指p73

U(V) 3 2 1 -3 -2 -1 I(mA) 0 1 2 3 -1 -2 测量数据表线牲电路特性

I U 0 未启动区 (盲区) 工作区饱和区二极管（非线性）电路的正向特性测试 R≠V÷I 平均值 I(mA) 二极管的正向特性？V ？V 不能同时接入两个表

I(Ma) U(V) 2 4 6 8 10 0 二极管（非线性）电路的反向特性测试 R≠V÷I 二极管的反向特性不能同时接入两个表

I(mA) 12 10 8 6 4 2 U(V) 0 2 4 6 8 10 12 实际电压源伏安特性的测定外加电压源内阻理想电压源伏安特性实际电压源伏安特性不能同时接入两个表

误差原因分析： 1、电路中的电阻没经电阻表测量。 2、稳压电源输出的电压没经电压表测量。 3、测量仪表本身的误差、加上读取数据时没能正确操作。

+(-) 200 US 1K 1K -(+) 表一、表二内容实验电路图实验板电路图实验一测量仪器的使用与元件伏安特性

+ 51 + US US 1K - - 表三、表四内容实验电路图
