  1. Mechanikai vizsgálatok

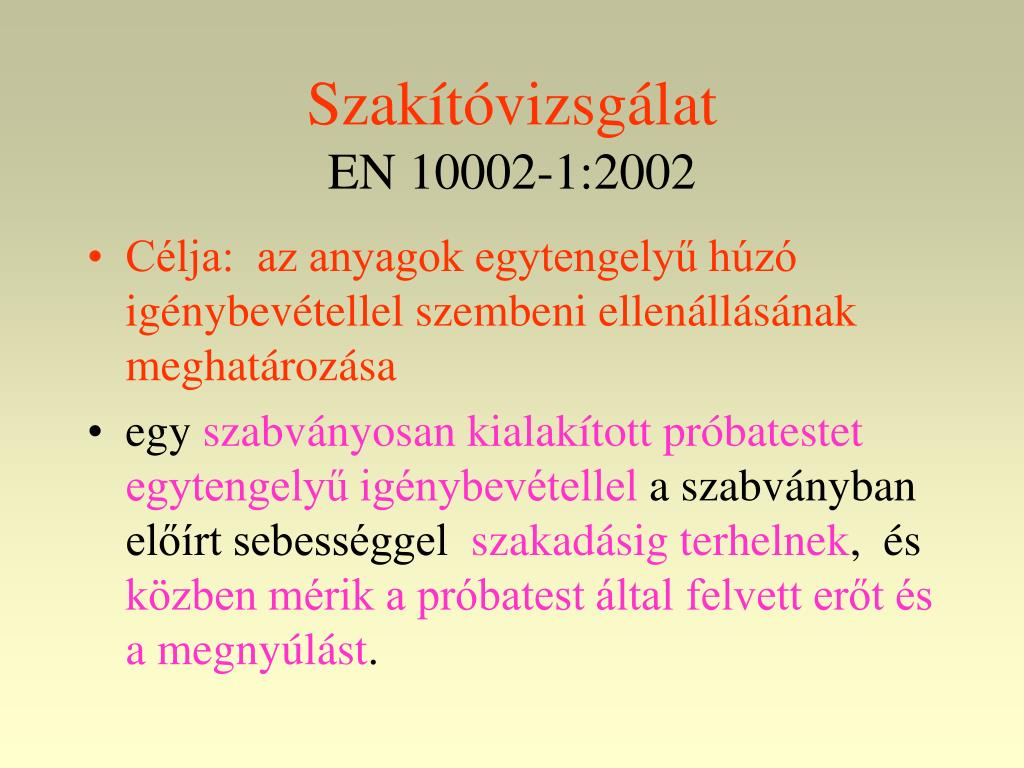

  2. SzakítóvizsgálatEN 10002-1:2002 • Célja: az anyagok egytengelyű húzó igénybevétellel szembeni ellenállásának meghatározása • egy szabványosan kialakított próbatestetegytengelyű igénybevétellel a szabványban előírt sebességgel szakadásig terhelnek, és közben mérik a próbatest által felvett erőt és a megnyúlást.

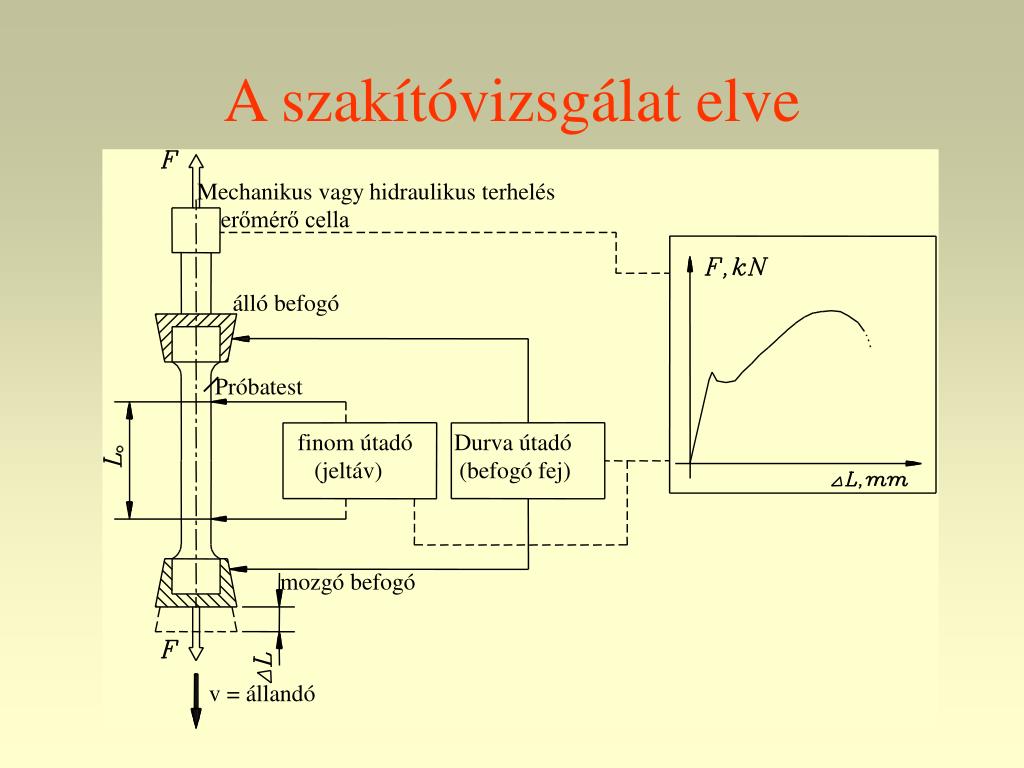

  3. A szakítóvizsgálat elve

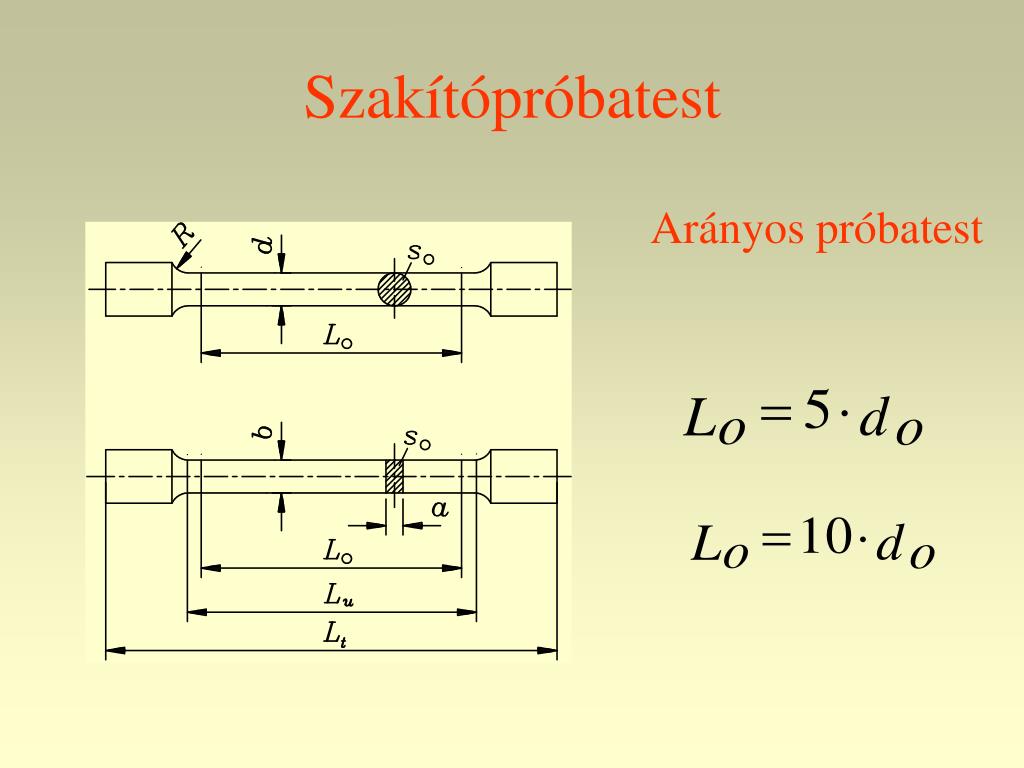

  4. Szakítópróbatest Arányos próbatest

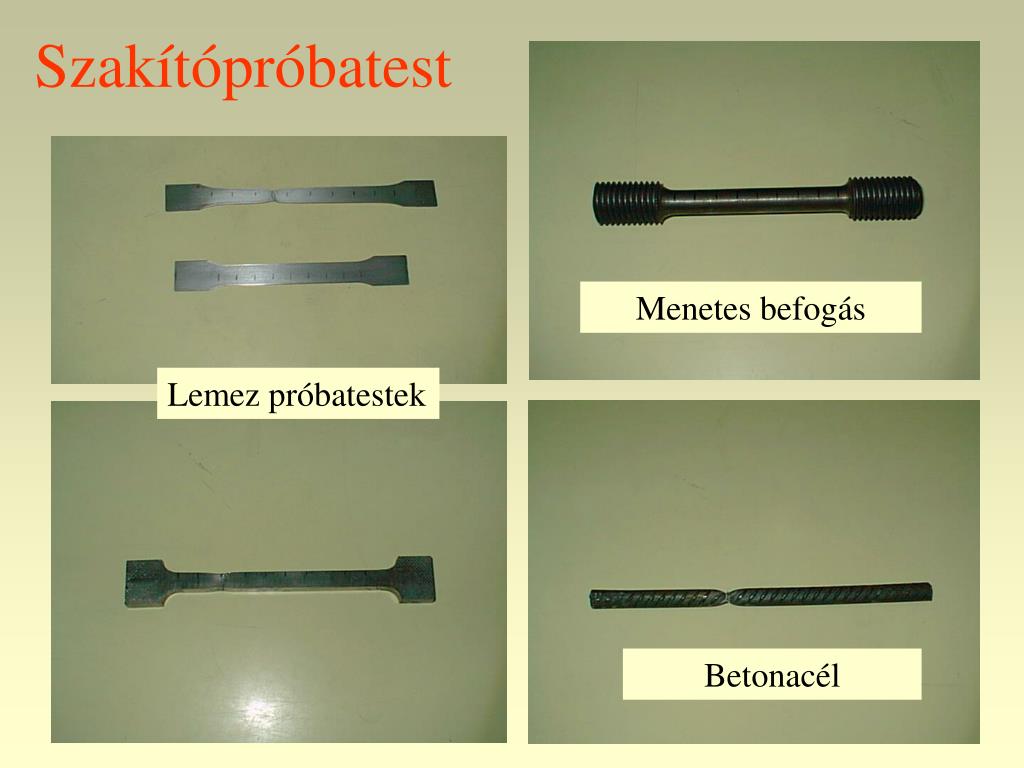

  5. Szakítópróbatest Menetes befogás Lemez próbatestek Betonacél

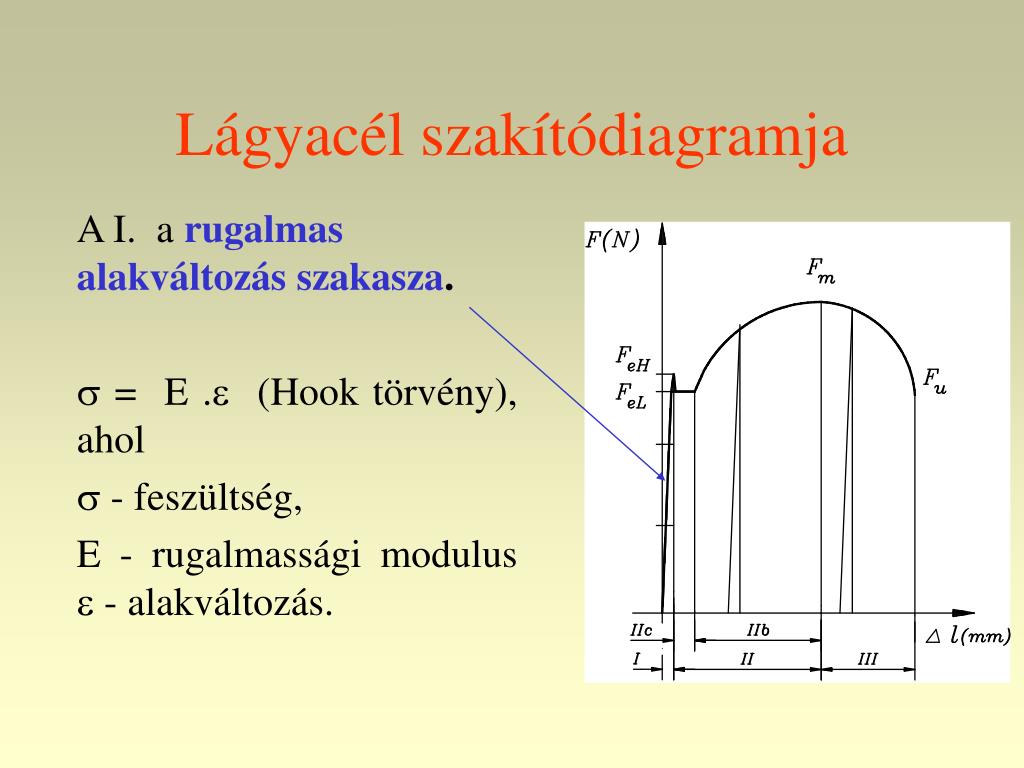

  6. Lágyacél szakítódiagramja A I. a rugalmas alakváltozás szakasza.  = E . (Hook törvény), ahol  - feszültség, E - rugalmassági modulus  - alakváltozás.

  7. Lágyacél szakítódiagramja II.a.folyási szakasz a folyási szakasz az FeH erőnél kezdődik maradó alakváltozásmegindulása

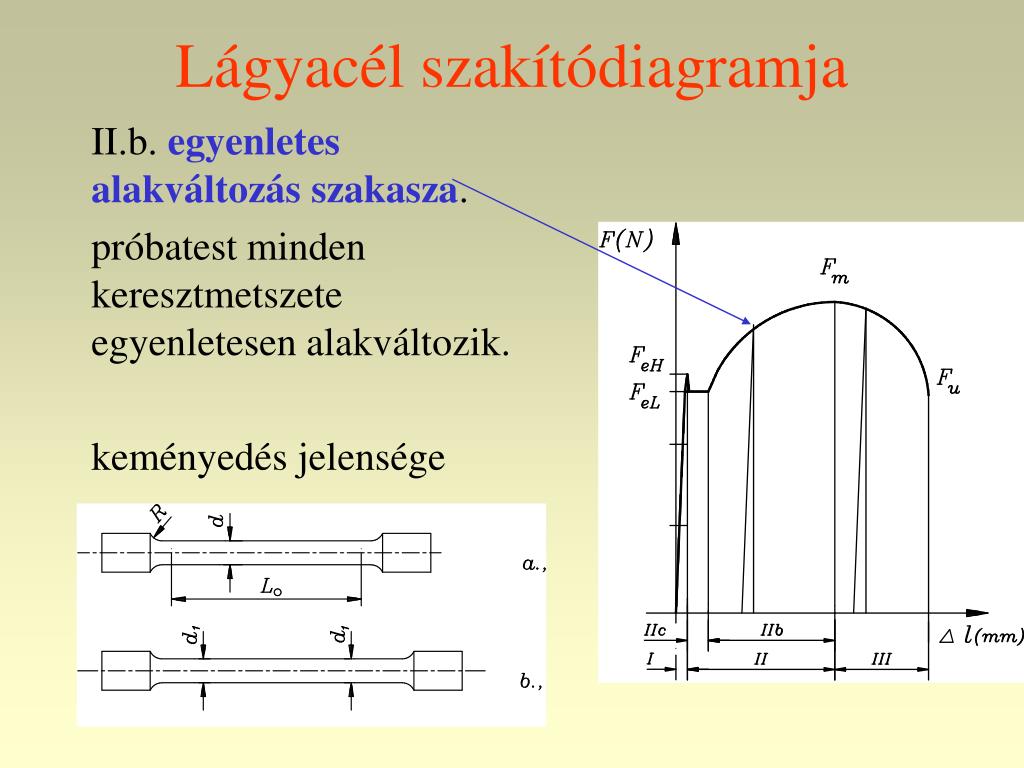

  8. Lágyacél szakítódiagramja II.b. egyenletes alakváltozás szakasza. próbatest minden keresztmetszete egyenletesen alakváltozik. keményedés jelensége

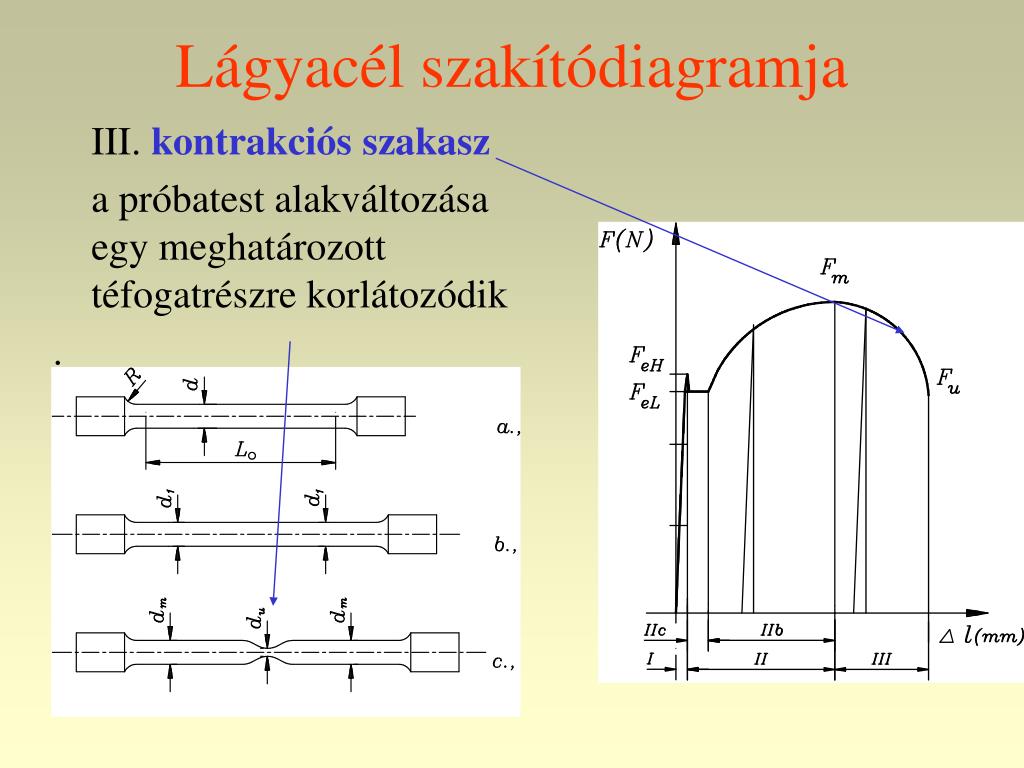

  9. Lágyacél szakítódiagramja III.kontrakciós szakasz a próbatest alakváltozása egy meghatározott téfogatrészre korlátozódik .

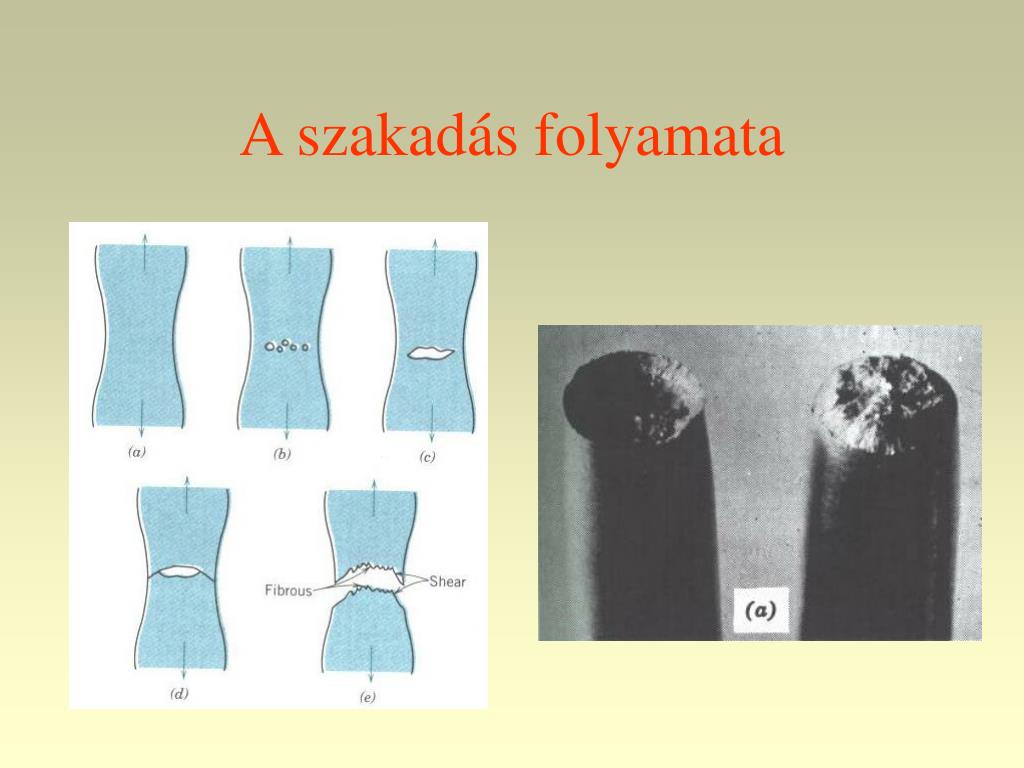

  10. A szakadás folyamata

  11. Mérnöki rendszer feszültség :  = F/ So alakváltozás, fajlagos nyúlás :  =L/Lo ahol F az erő So az eredeti keresztmetszet Lo a jeltávolság eredeti értéke L a megnyúlás

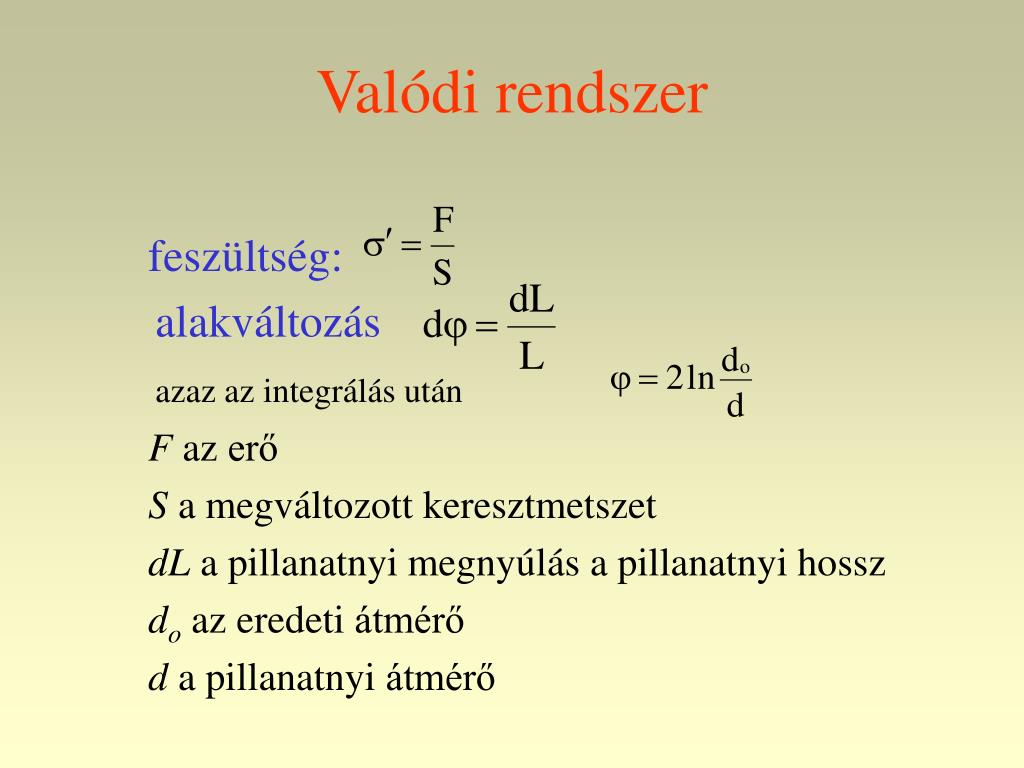

  12. Valódi rendszer feszültség: alakváltozás azaz az integrálás után F az erő S a megváltozott keresztmetszet dL a pillanatnyi megnyúlás a pillanatnyi hossz do az eredeti átmérő d a pillanatnyi átmérő

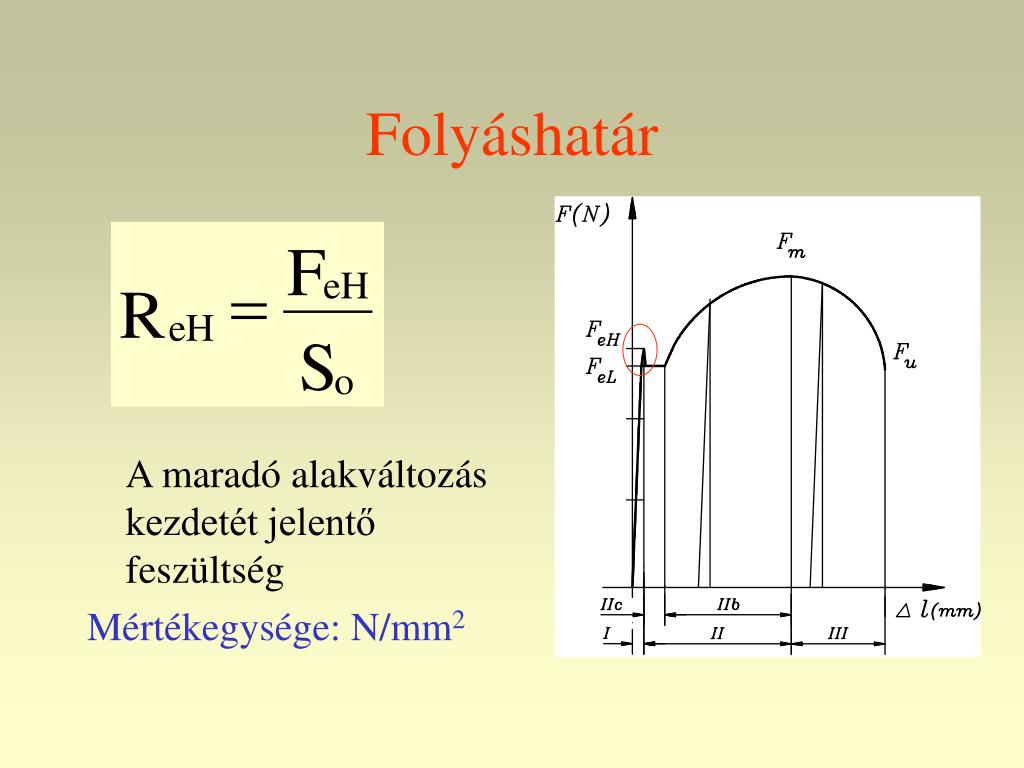

  13. Folyáshatár A maradó alakváltozás kezdetét jelentő feszültség Mértékegysége: N/mm2

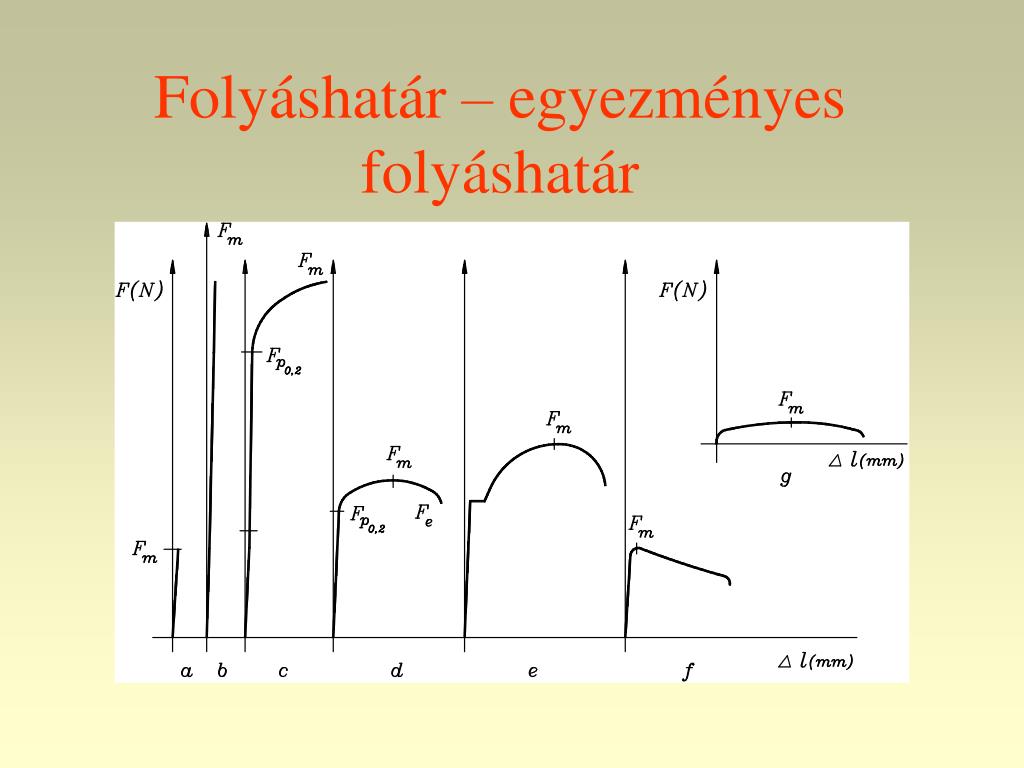

  14. Folyáshatár – egyezményes folyáshatár

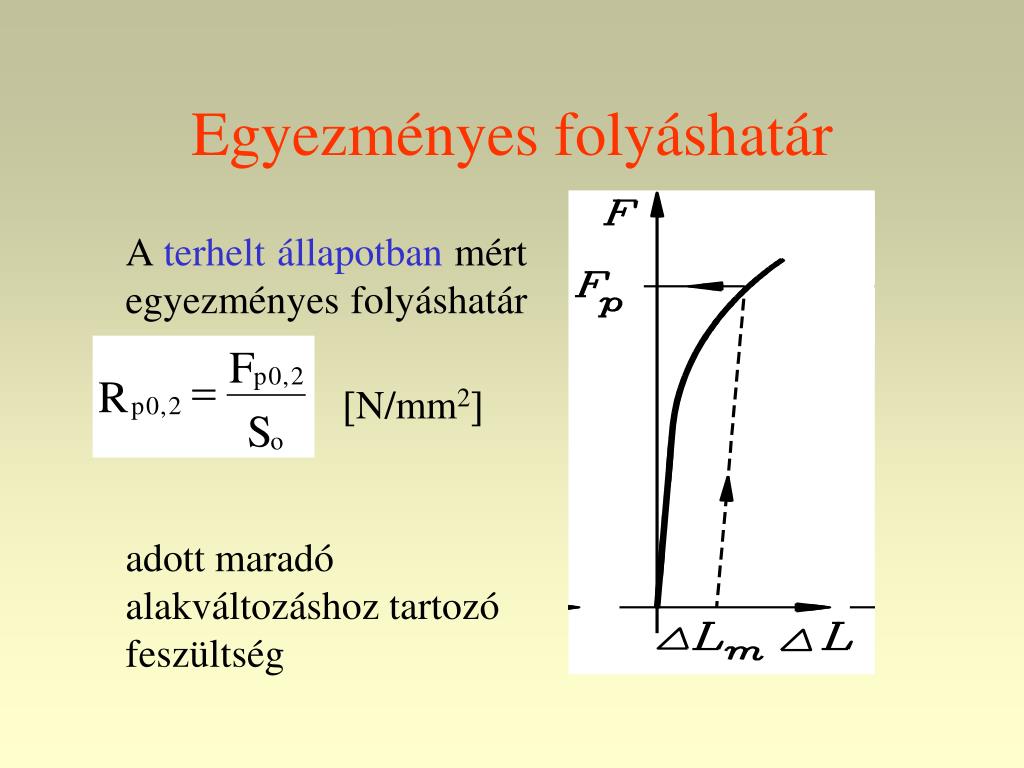

  15. Egyezményes folyáshatár A terhelt állapotban mért egyezményes folyáshatár : N/mm2 adott maradó alakváltozáshoz tartozó feszültség

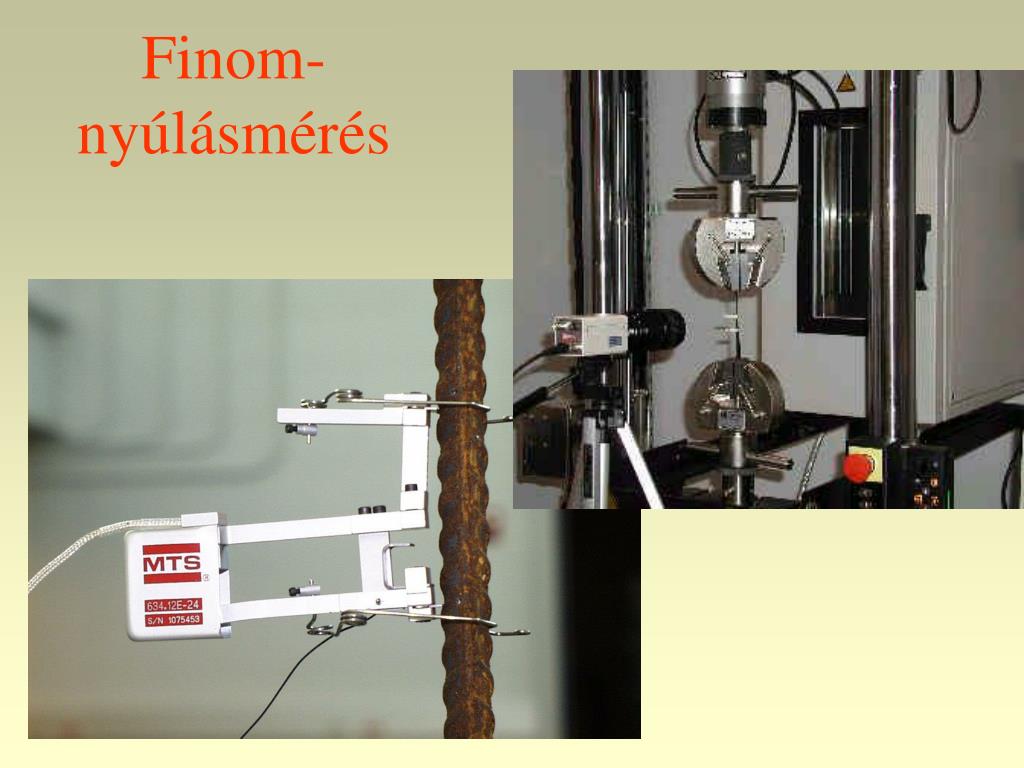

  16. Finom-nyúlásmérés

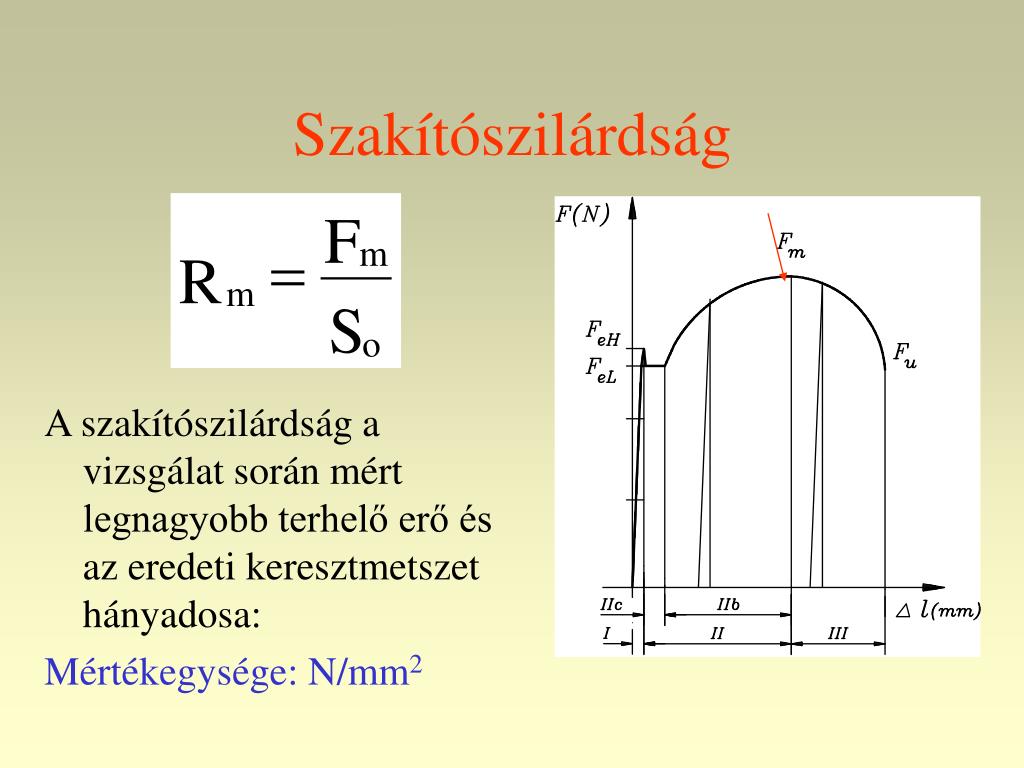

  17. Szakítószilárdság A szakítószilárdság a vizsgálat során mért legnagyobb terhelő erő és az eredeti keresztmetszet hányadosa: Mértékegysége: N/mm2

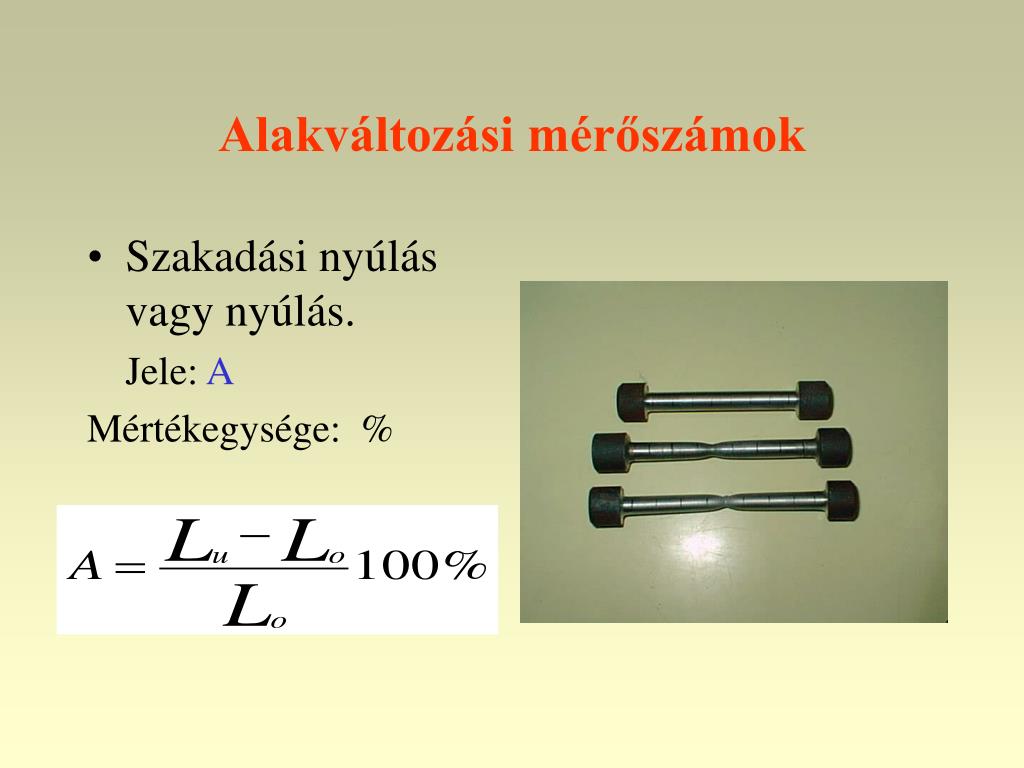

  18. Alakváltozási mérőszámok • Szakadási nyúlás vagy nyúlás. Jele: A Mértékegysége: %

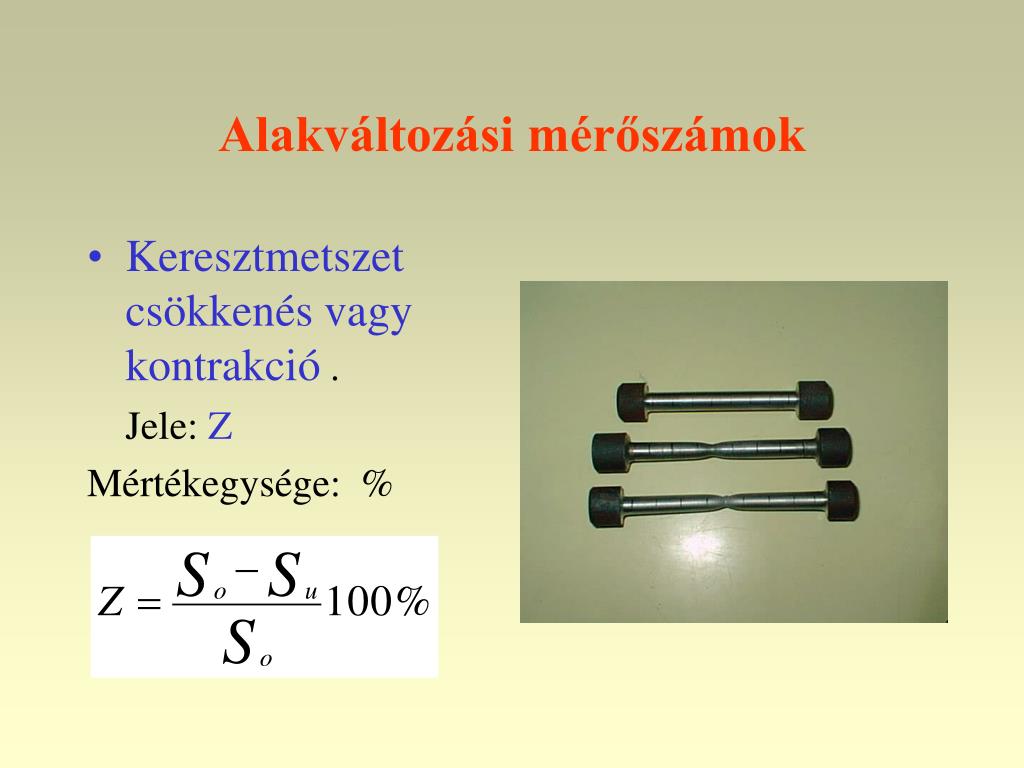

  19. Alakváltozási mérőszámok • Keresztmetszet csökkenés vagy kontrakció . Jele: Z Mértékegysége: %

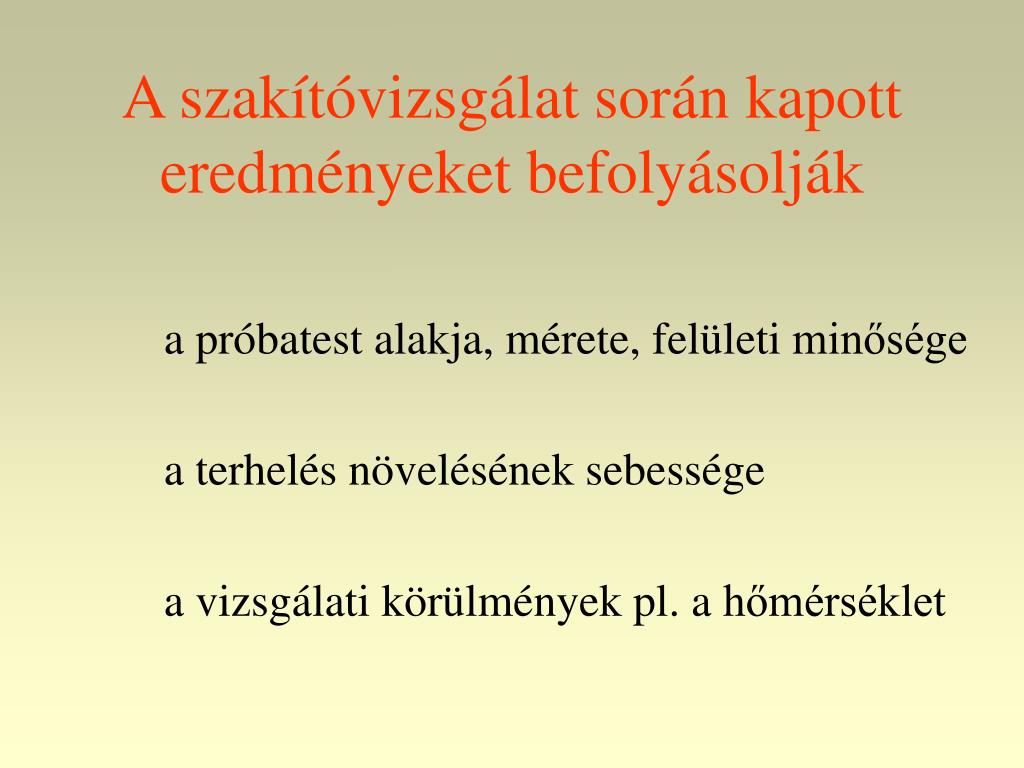

  20. A szakítóvizsgálat során kapott eredményeket befolyásolják a próbatest alakja, mérete, felületi minősége a terhelés növelésének sebessége a vizsgálati körülmények pl. a hőmérséklet

  21. Fajlagos törésmunka Az anyag szívósságát jellemzi. A fajlagos törésmunka (Jele: Wc) sima, bemetszés nélküli próbatesten, a törés helyén mérve a külső erők munkája, amely a próbatestet törésig felemésztődik. Mértékegysége J/cm3.

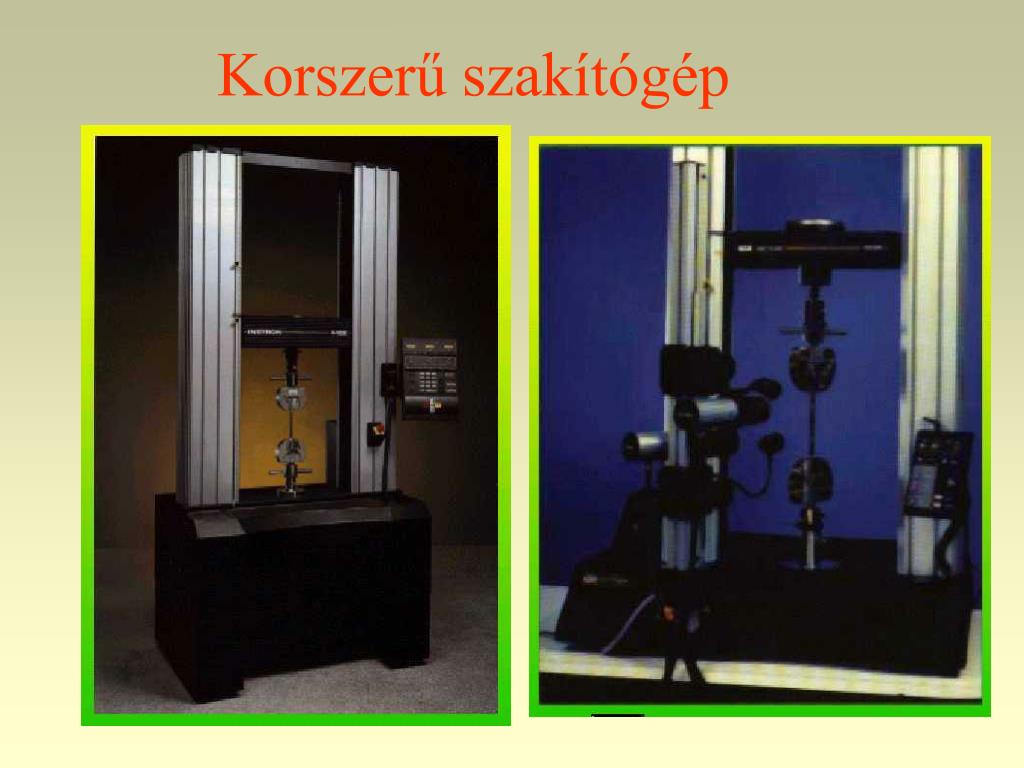

  22. Korszerű szakítógép

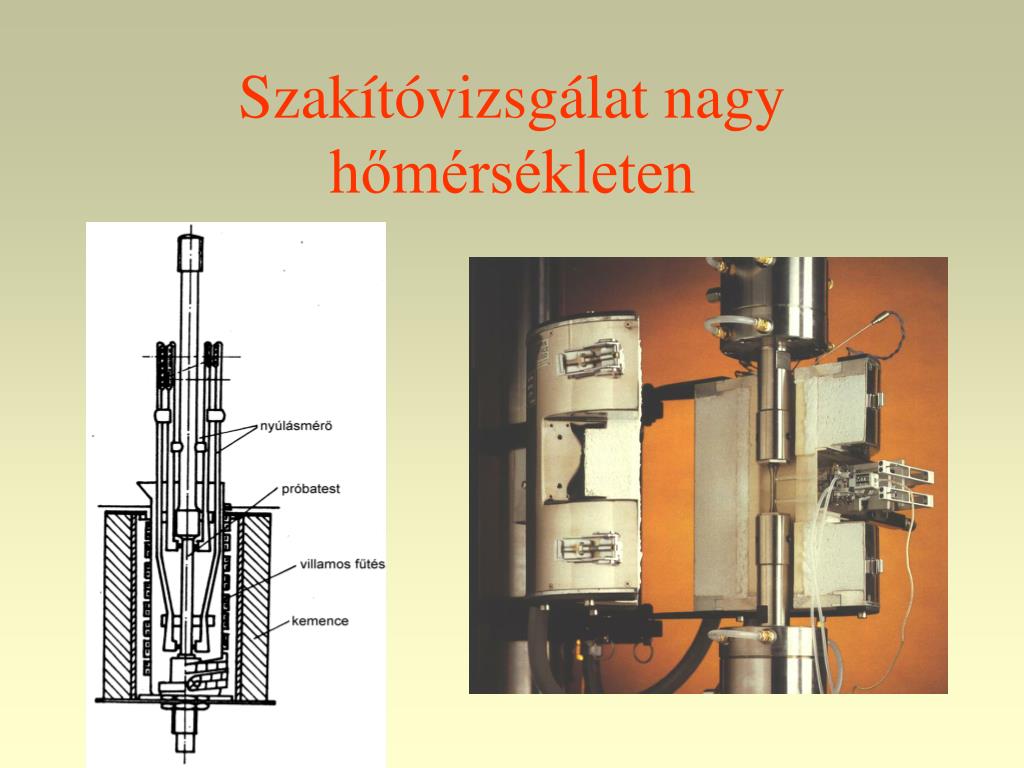

  23. Szakítóvizsgálat nagy hőmérsékleten

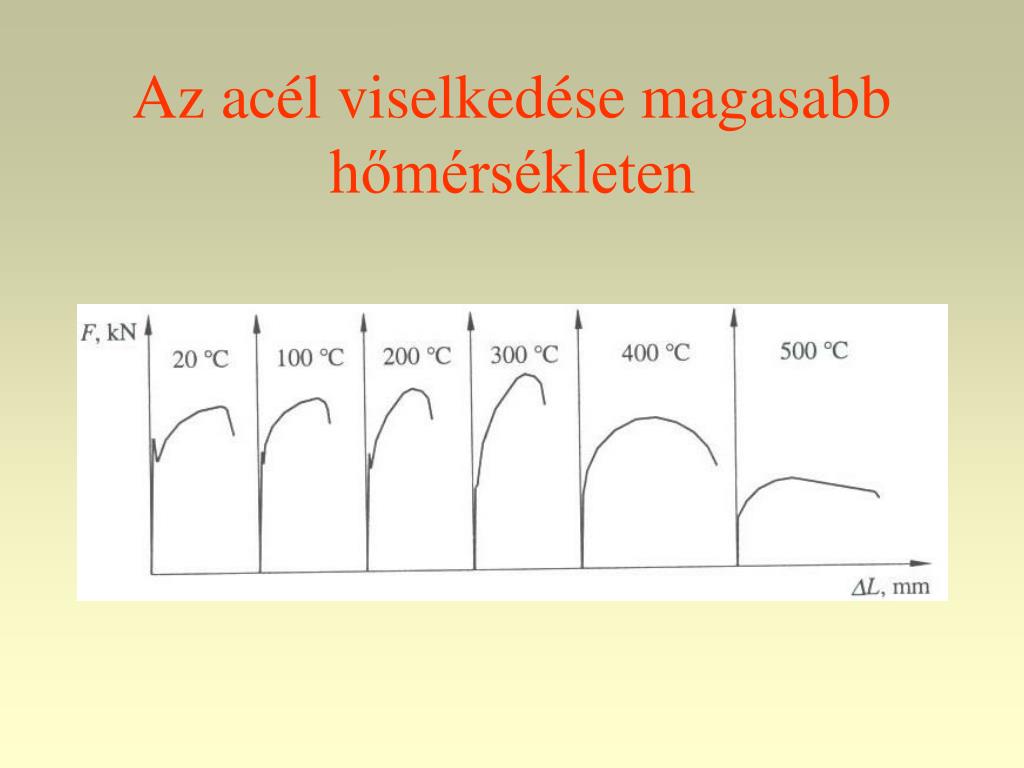

  24. Az acél viselkedése magasabb hőmérsékleten

  25. Nyomóvizsgálat Nyomószilárdság:

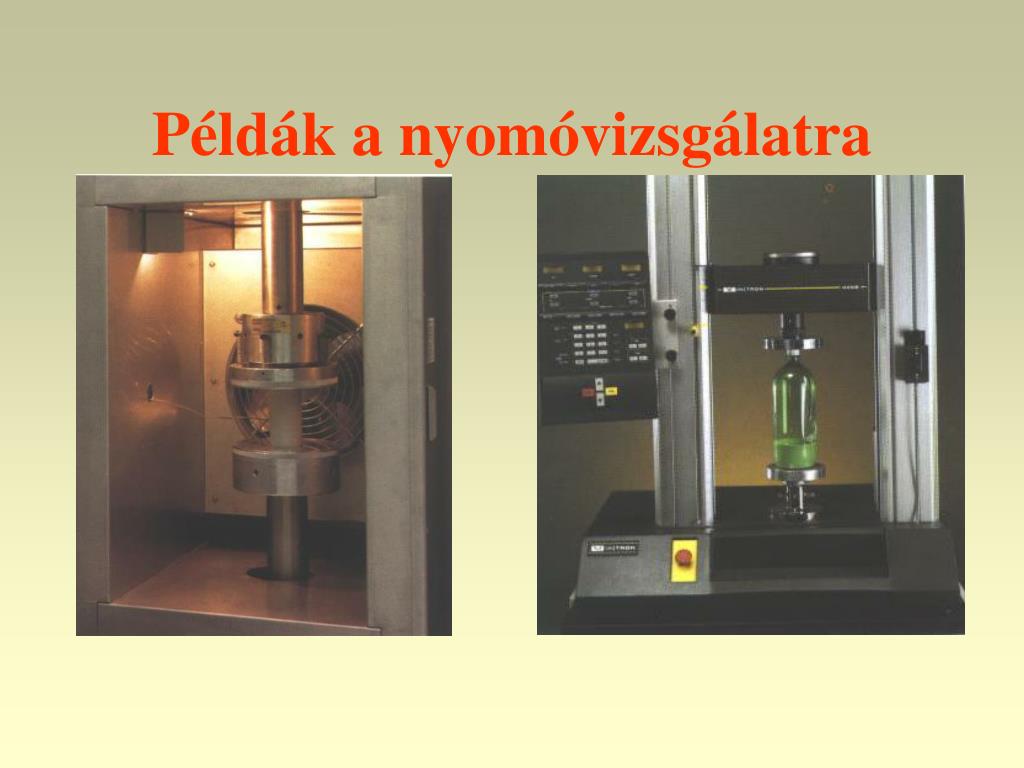

  26. Példák a nyomóvizsgálatra

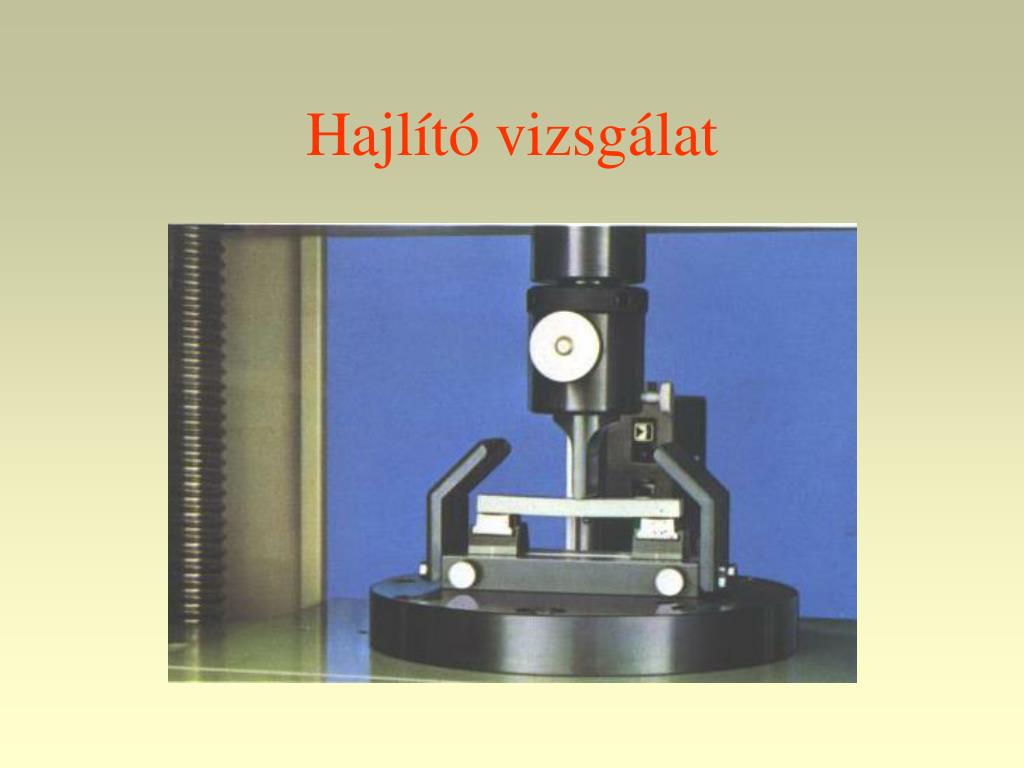

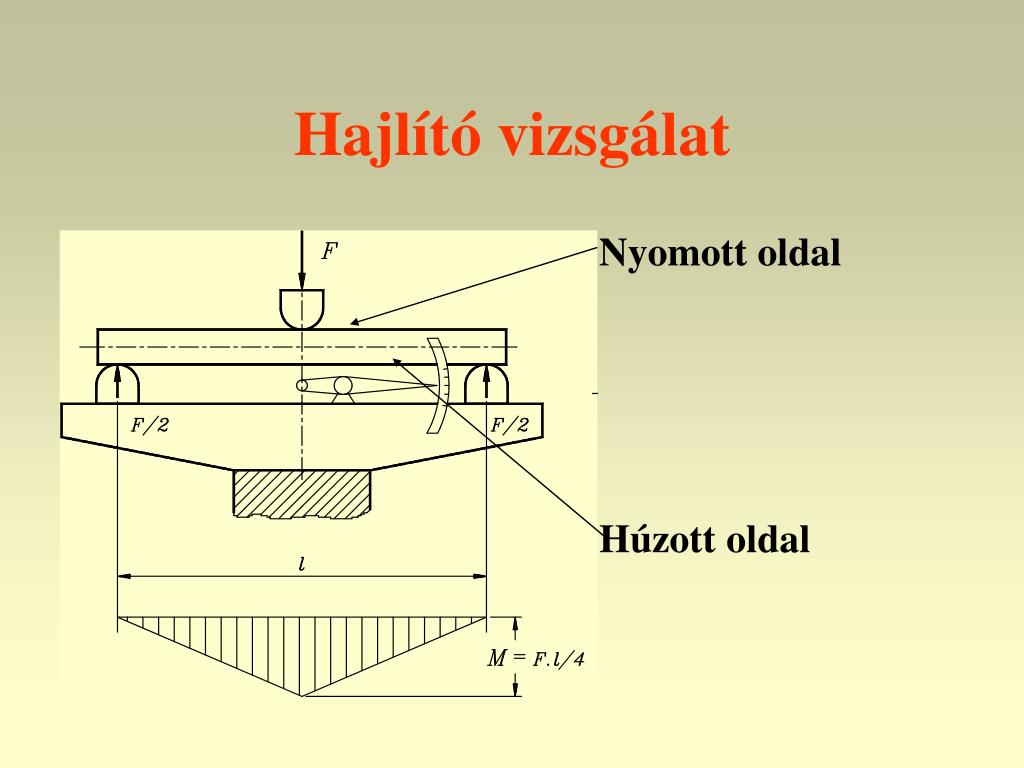

  27. Hajlító vizsgálat Nyomott oldal Húzott oldal

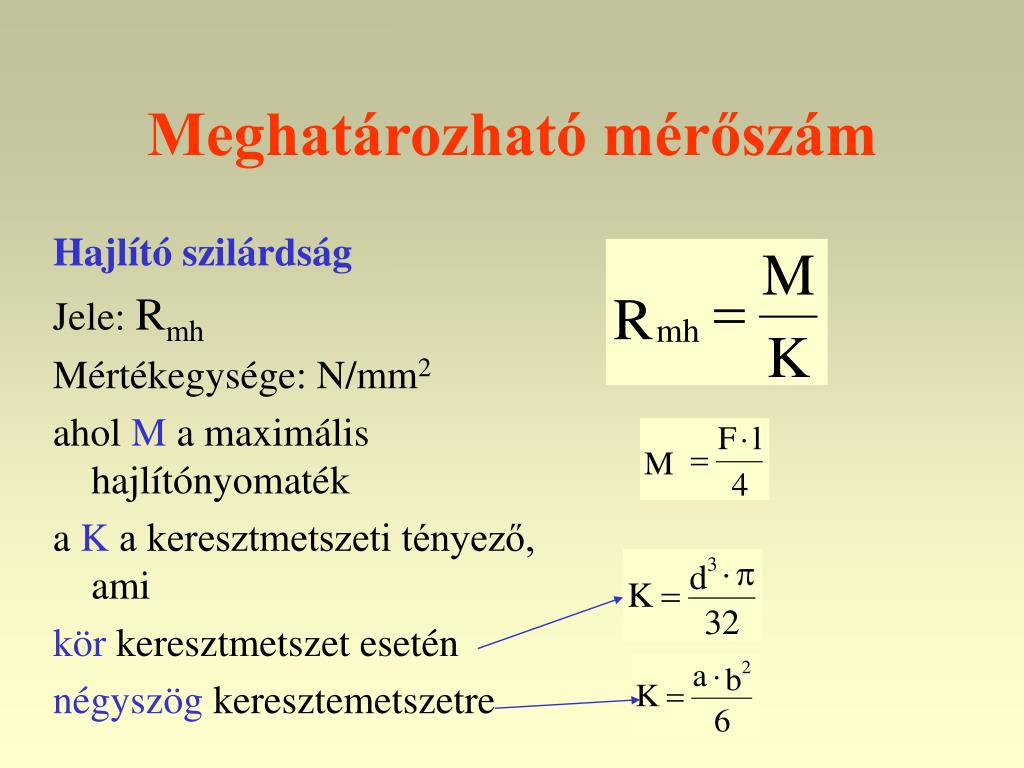

  28. Meghatározható mérőszám Hajlító szilárdság Jele: Rmh Mértékegysége: N/mm2 ahol M a maximális hajlítónyomaték a K a keresztmetszeti tényező, ami kör keresztmetszet esetén négyszög keresztemetszetre

  29. Hajlító vizsgálat

  30. Keménységmérés a mérés gyors, egyszerű a darabon "roncsolásmentesen" elvégezhető az eredményekből egyéb anyagjellemzőkre is következtethetünk a technológiai folyamatba beilleszthető

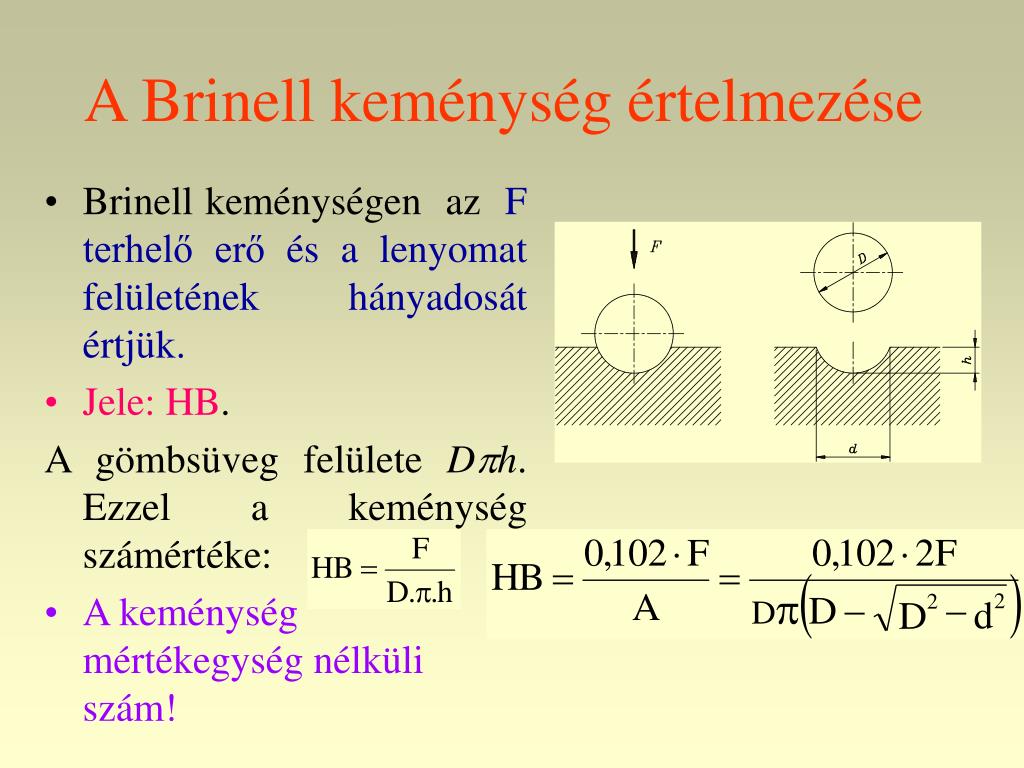

  31. A Brinell keménység értelmezése • Brinell keménységen az F terhelő erő és a lenyomat felületének hányadosát értjük. • Jele: HB. A gömbsüveg felülete Dh. Ezzel a keménység számértéke: • A keménység mértékegység nélküli szám!

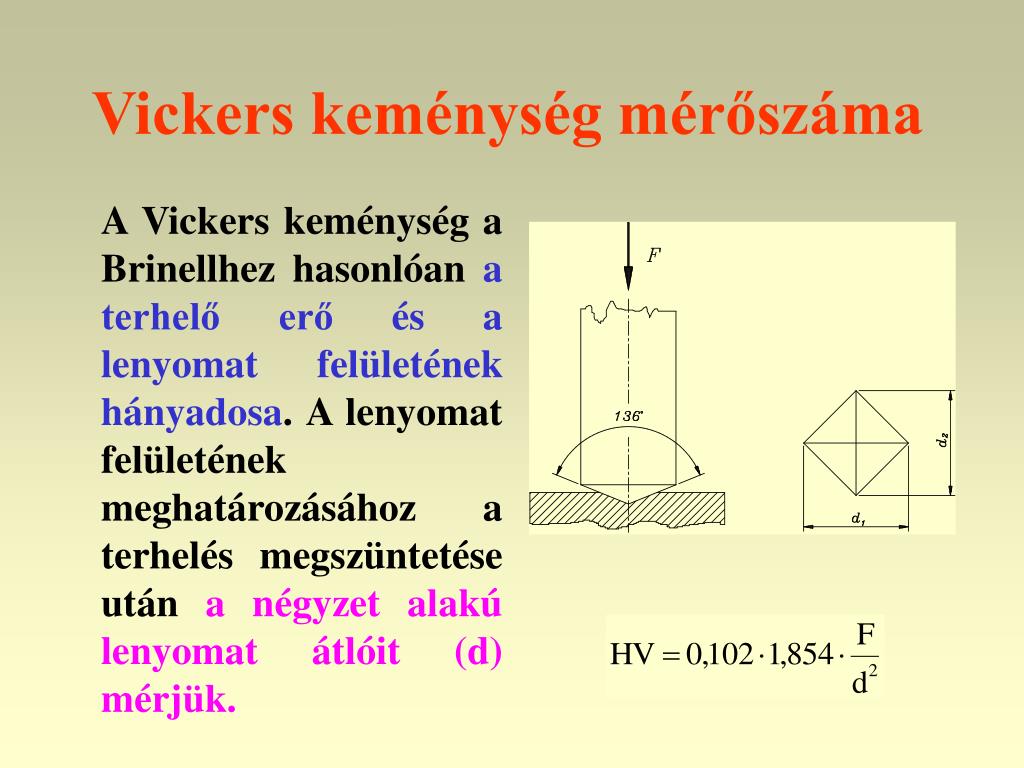

  32. Vickers keménység mérőszáma A Vickers keménység a Brinellhez hasonlóan a terhelő erő és a lenyomat felületének hányadosa. A lenyomat felületének meghatározásához a terhelés megszüntetése után a négyzet alakú lenyomat átlóit (d) mérjük.

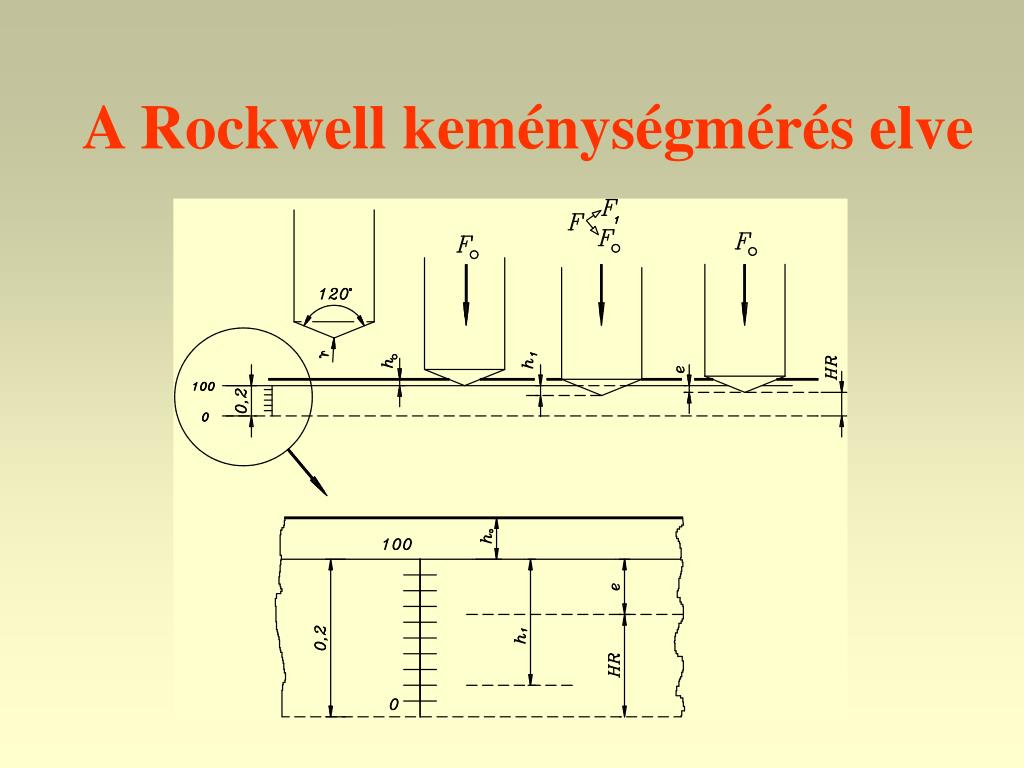

  33. A Rockwell keménységmérés elve

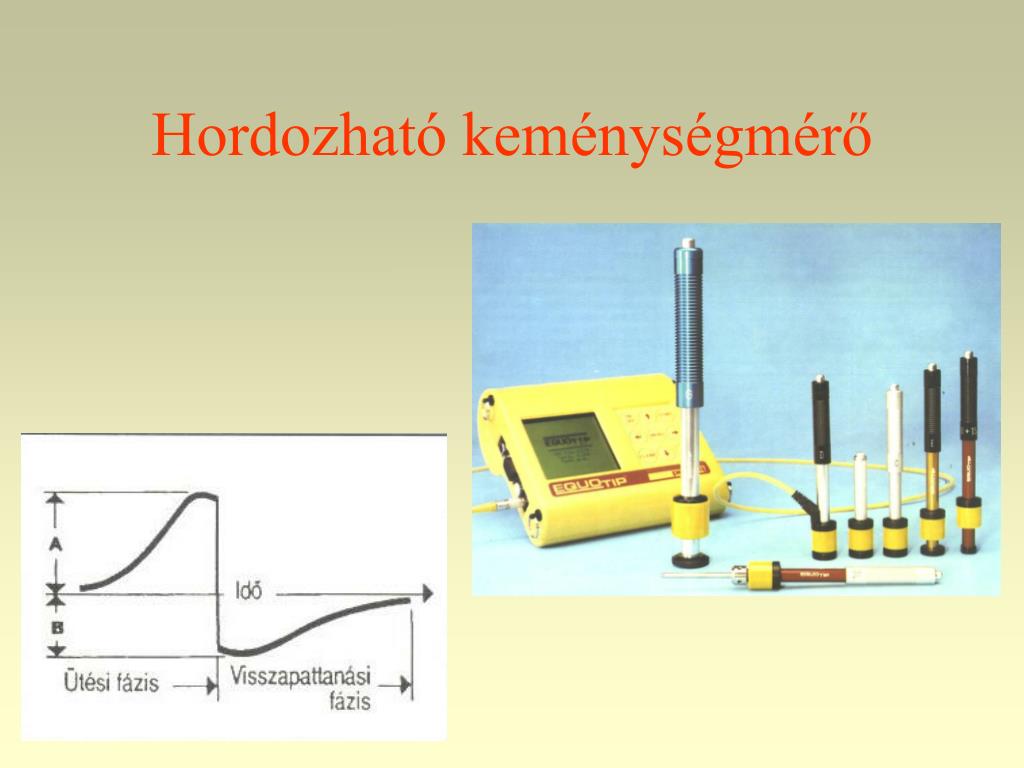

  34. Hordozható keménységmérő

  35. A különböző anyagok keménységi értékei
