inyecci n con cemento para impermeabilizaci n alrededor de pozo de agua barreal heredia

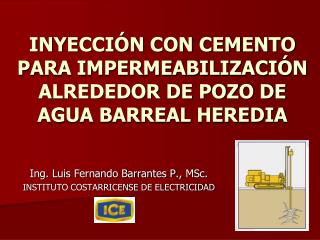

INYECCIÓN CON CEMENTO PARA IMPERMEABILIZACIÓN ALREDEDOR DE POZO DE AGUA BARREAL HEREDIA

Ing. Luis Fernando Barrantes P., MSc.

INSTITUTO COSTARRICENSE DE ELECTRICIDAD

qu es la inyecci n de cemento
¿QUÉ ES LA INYECCIÓN DE CEMENTO?

La inyección es la introducción, a presión, de una mezcla de agua y cemento en rocas, estructuras civiles o en el contacto entre ambas para el relleno de fisuras o espacios vacíos.

Figuras obtenidas de A. C. HOULSBY, Grouting Engineer

http://www.mininglife.com/Miner/rockmech/Grouting/rockgrout.htm

equipo y esquema de inyecci n

Agitador

Bomba

Cabezal de inyección

Mezclador

Mangueras y/o tuberías conectadas al hueco de inyección.

Hueco para inyección

Medidor de agua

EQUIPO Y ESQUEMA DE INYECCIÓN

Aquí se agrega el cemento

Figuras obtenidas de A. C. HOULSBY, Grouting Engineer

http://www.mininglife.com/Miner/rockmech/Grouting/rockgrout.htm

obturadores inflables
OBTURADORES INFLABLES
  • Es un equipo que se coloca en la parte superior del hueco o tramo del hueco perforado.
  • La goma de hule (en color negro en la figura) se infla mediante agua o aire.
  • Una vez inflado se inyecta agua a presión para hacer la prueba de permeabilidad; la goma adherida a las paredes del hueco evita que el agua a presión salga hacia la parte superior del hueco.
  • Después de la prueba de agua se inyecta la lechada a presión y se luego se deja el obturador por unas horas para que confine esa lechada y permita que el fraguado o endurecimiento se dé más rápidamente.
m todo de inyecci n
MÉTODO DE INYECCIÓN

Perforación de hueco de 3.0 a 5.0 m de longitud

Colocación de obturador

Prueba de agua a presión

m todo de inyecci n1
MÉTODO DE INYECCIÓN

Inyección de cemento

Reperforación de tramo inyectado y perforación de otro tramo de 3.0 a 5.0 m

patrones de inyecci n
PATRONES DE INYECCIÓN

La separación o espaciamiento de los huecos a inyectar dependerá del tipo de roca y su grado de fracturación. Es así como será necesario hacer un cierre de la inyección iniciando con perforaciones primarias, separadas ampliamente entre ellas, luego perforaciones secundarias entre las anteriores, terciarias en medio de las primarias y secundarias, y así sucesivamente hasta obtener los resultados deseados.

concepto de cierre
CONCEPTO DE CIERRE

La lechada debe penetrar las fracturas entre los huecos primarios.

Cuando se inyectan los huecos secundarios la lechada penetrará aún más.

Los huecos terciarios pueden llevar al cierre de la inyección, aunque podrían también ser necesarias más etapas.

disposici n de huecos alrededor del pozo
DISPOSICIÓN DE HUECOS ALREDEDOR DEL POZO

P

S

S

P

P

S

S

P

P

S

S

P

P

S

S

P

P: Huecos Primarios

S: Huecos Secundarios

situaci n final despu s de la inyecci n
SITUACIÓN FINALDESPUÉS DE LA INYECCIÓN

Tubo del pozo

Espacio anular sellado

Fracturas de roca selladas

CAPA CON HIDROCARBURO

Perforaciones de inyección

CAPA SELLO

slide11

El final del tratamiento se dará cuándo las pruebas de permeabilidad sean tan bajas que se considere la impermeabilidad de la roca, además la aceptación de lechada deberá ser prácticamente nula; esto garantizará que el tránsito del contaminante hacia el pozo sea nulo.
