10.6 SYS V 进程间通信

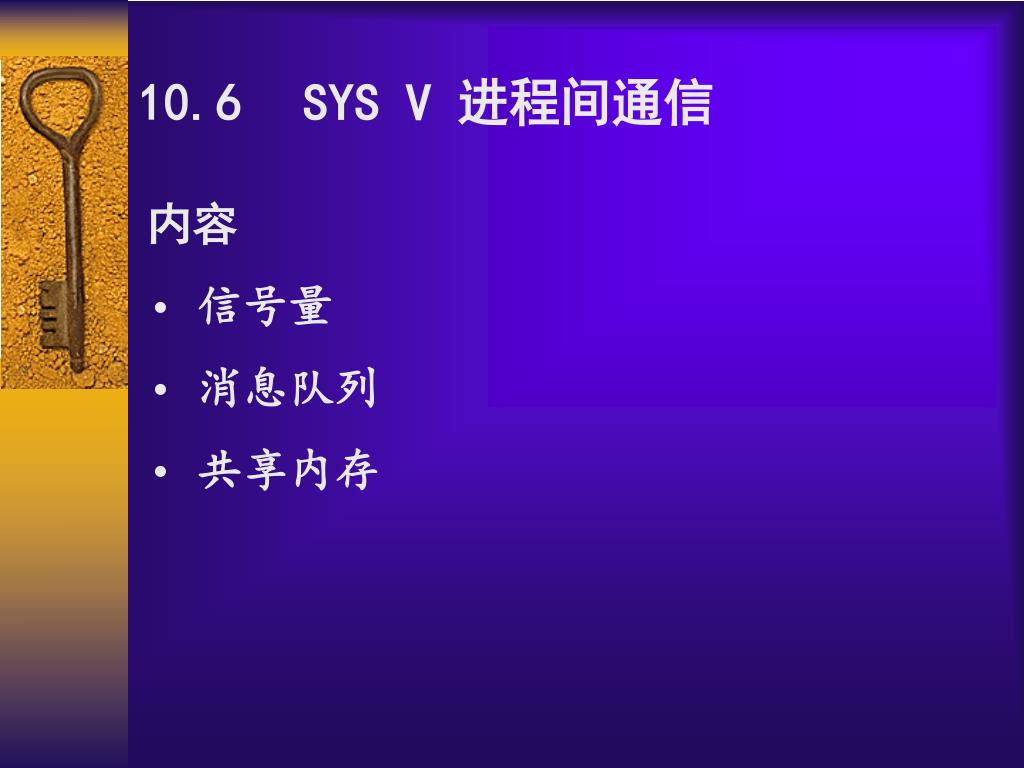

1. 10.6SYS V 进程间通信 内容 • 信号量 • 消息队列 • 共享内存

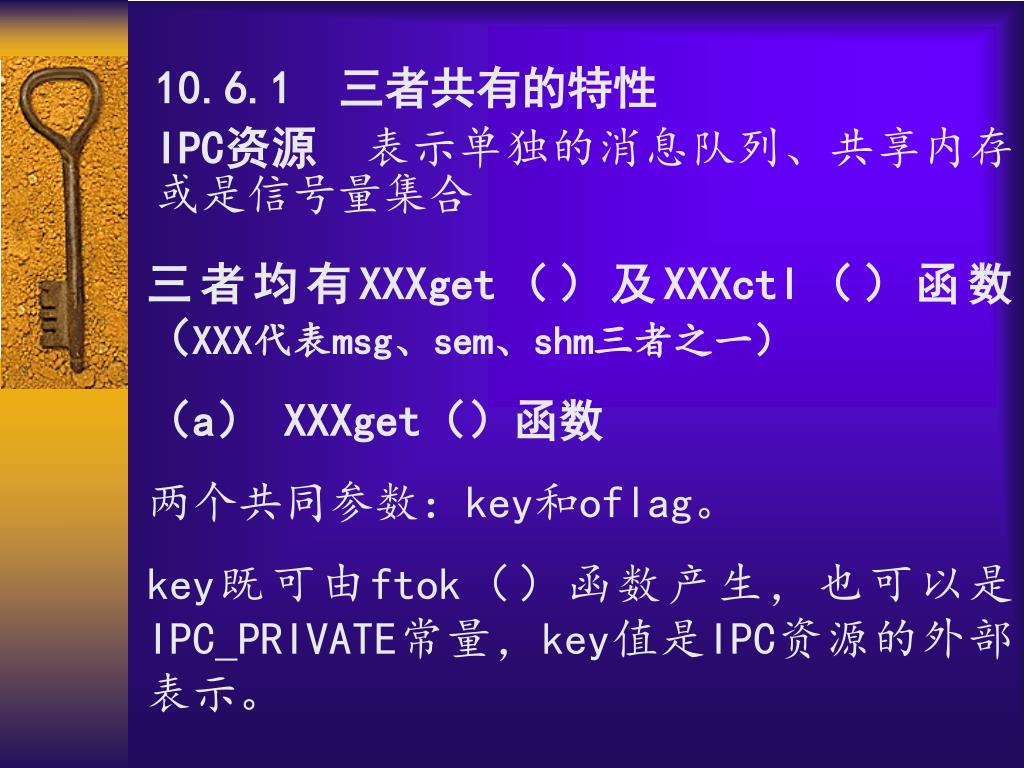

2. 10.6.1 三者共有的特性 IPC资源表示单独的消息队列、共享内存或是信号量集合 三者均有XXXget（）及XXXctl（）函数 （XXX代表msg、sem、shm三者之一） （a） XXXget（）函数 两个共同参数：key和oflag。 key既可由ftok（）函数产生，也可以是IPC_PRIVATE常量，key值是IPC资源的外部表示。

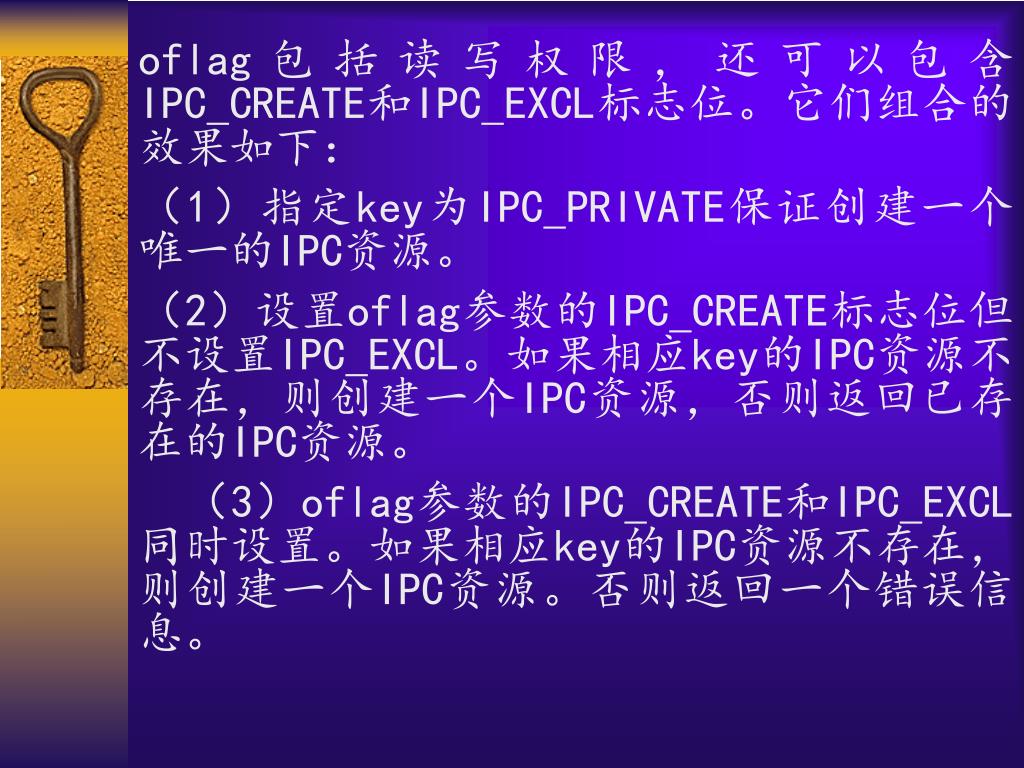

3. oflag包括读写权限，还可以包含IPC_CREATE和IPC_EXCL标志位。它们组合的效果如下：oflag包括读写权限，还可以包含IPC_CREATE和IPC_EXCL标志位。它们组合的效果如下： （1）指定key为IPC_PRIVATE保证创建一个唯一的IPC资源。 （2）设置oflag参数的IPC_CREATE标志位但不设置IPC_EXCL。如果相应key的IPC资源不存在，则创建一个IPC资源，否则返回已存在的IPC资源。 （3）oflag参数的IPC_CREATE和IPC_EXCL同时设置。如果相应key的IPC资源不存在，则创建一个IPC资源。否则返回一个错误信息。

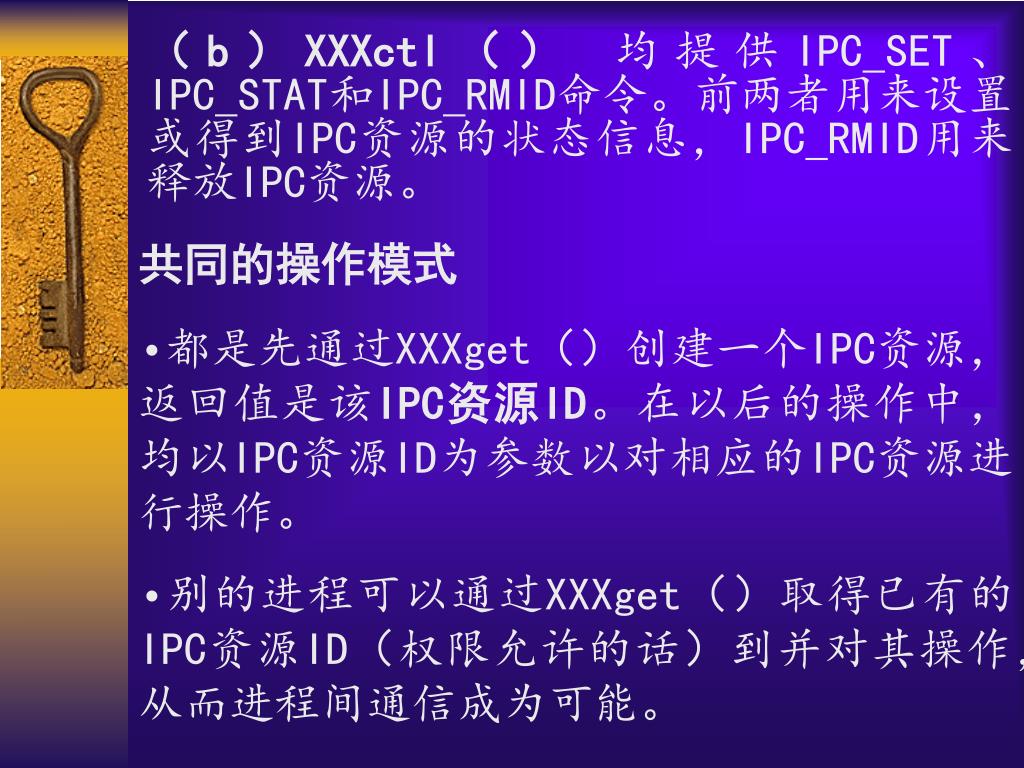

4. （b）XXXctl（） 均提供IPC_SET、IPC_STAT和IPC_RMID命令。前两者用来设置或得到IPC资源的状态信息，IPC_RMID用来释放IPC资源。 共同的操作模式 • 都是先通过XXXget（）创建一个IPC资源，返回值是该IPC资源ID。在以后的操作中，均以IPC资源ID为参数以对相应的IPC资源进行操作。 • 别的进程可以通过XXXget（）取得已有的IPC资源ID（权限允许的话）到并对其操作，从而进程间通信成为可能。

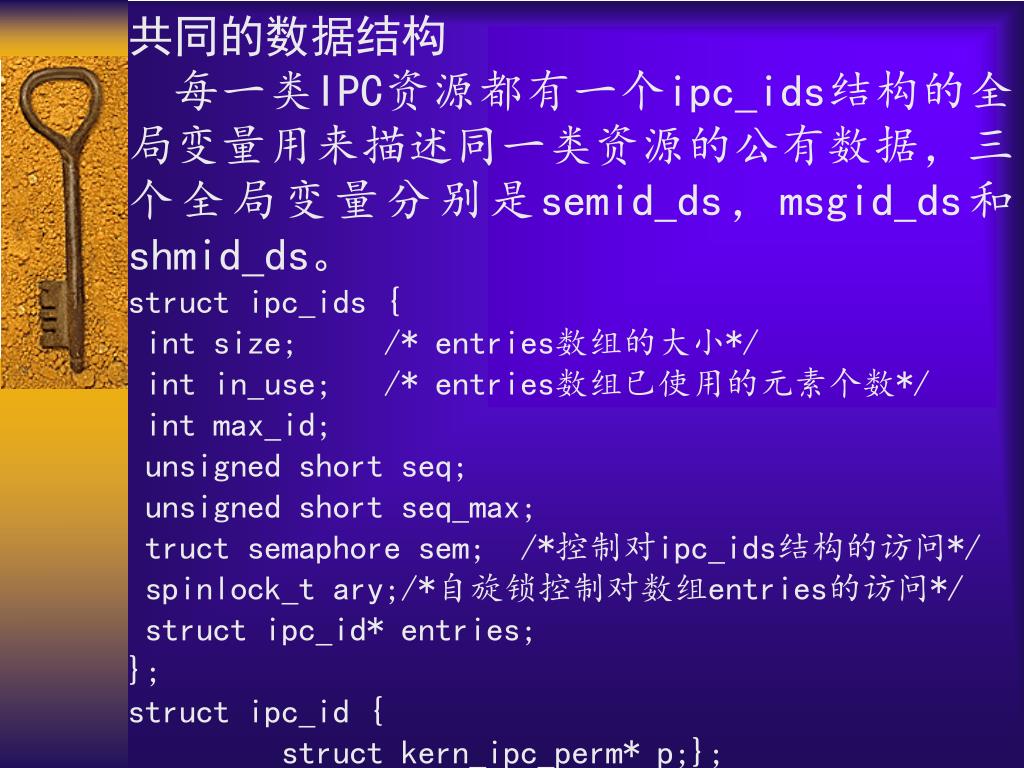

5. 共同的数据结构 每一类IPC资源都有一个ipc_ids结构的全局变量用来描述同一类资源的公有数据，三个全局变量分别是semid_ds，msgid_ds和shmid_ds。 struct ipc_ids { int size; /* entries数组的大小*/ int in_use; /* entries数组已使用的元素个数*/ int max_id; unsigned short seq; unsigned short seq_max; truct semaphore sem; /*控制对ipc_ids结构的访问*/ spinlock_t ary;/*自旋锁控制对数组entries的访问*/ struct ipc_id* entries; }; struct ipc_id { struct kern_ipc_perm* p;};

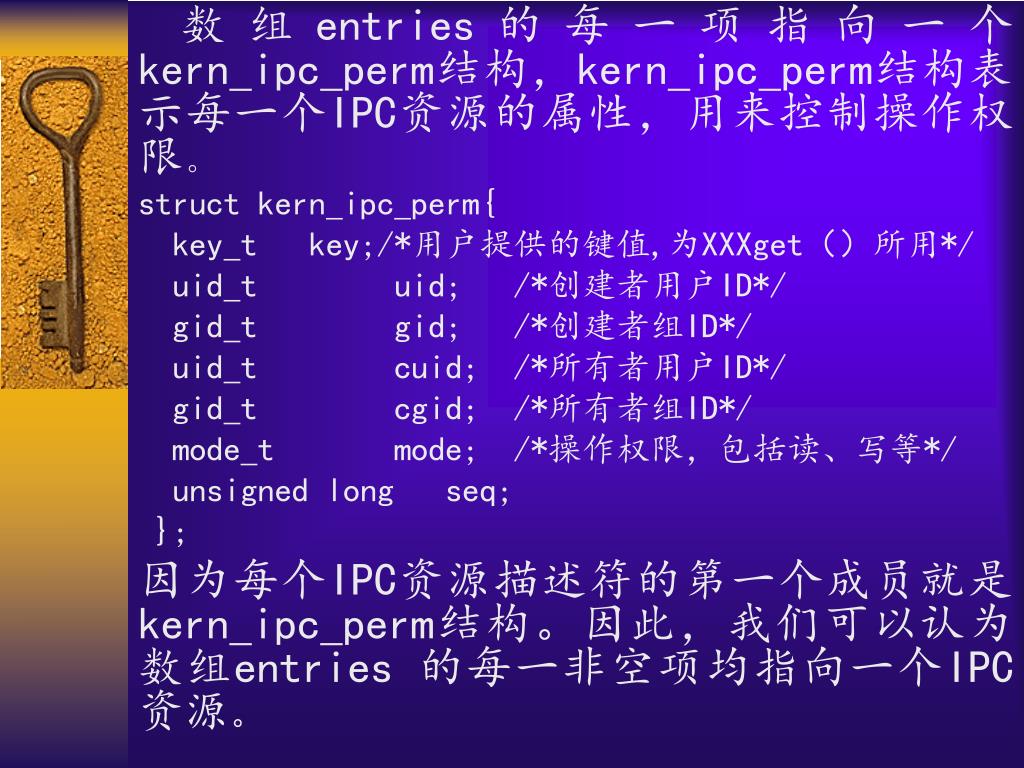

6. 数组entries的每一项指向一个kern_ipc_perm结构，kern_ipc_perm结构表示每一个IPC资源的属性，用来控制操作权限。数组entries的每一项指向一个kern_ipc_perm结构，kern_ipc_perm结构表示每一个IPC资源的属性，用来控制操作权限。 struct kern_ipc_perm{ key_t key;/*用户提供的键值,为XXXget（）所用*/ uid_t uid; /*创建者用户ID*/ gid_t gid; /*创建者组ID*/ uid_t cuid; /*所有者用户ID*/ gid_t cgid; /*所有者组ID*/ mode_t mode; /*操作权限，包括读、写等*/ unsigned long seq; }; 因为每个IPC资源描述符的第一个成员就是kern_ipc_perm结构。因此，我们可以认为数组entries 的每一非空项均指向一个IPC资源。

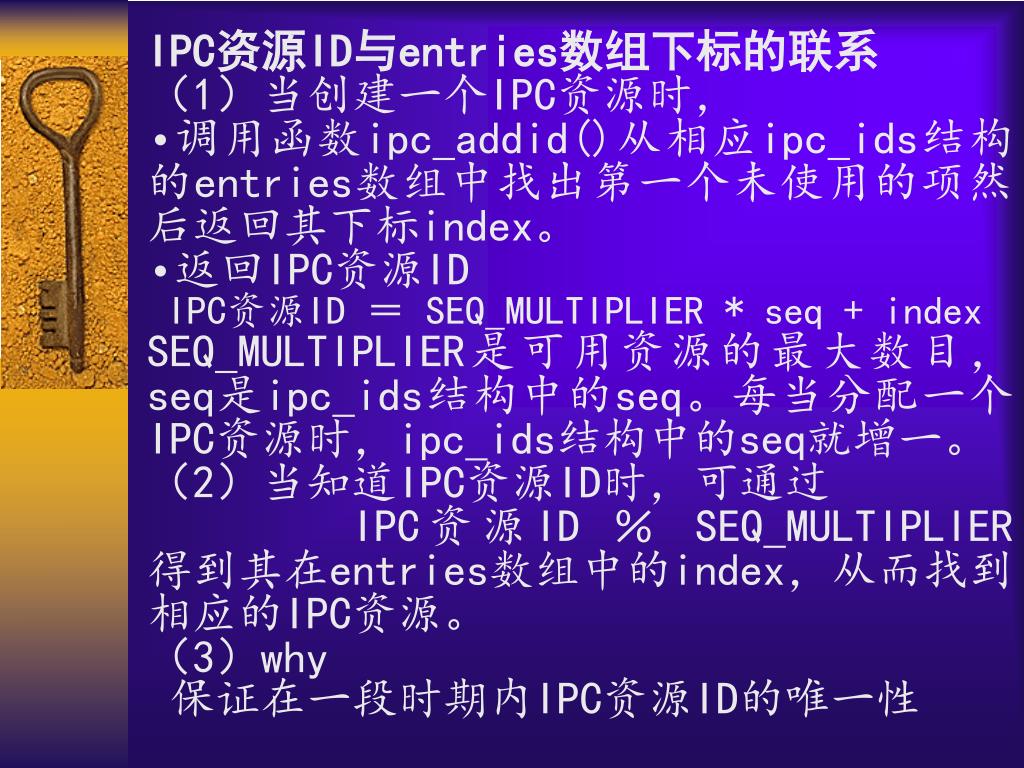

7. IPC资源ID与entries数组下标的联系 （1）当创建一个IPC资源时， • 调用函数ipc_addid()从相应ipc_ids结构的entries数组中找出第一个未使用的项然后返回其下标index。 • 返回IPC资源ID IPC资源ID ＝ SEQ_MULTIPLIER * seq + index SEQ_MULTIPLIER是可用资源的最大数目，seq是ipc_ids结构中的seq。每当分配一个IPC资源时，ipc_ids结构中的seq就增一。 （2）当知道IPC资源ID时，可通过 IPC资源ID ％ SEQ_MULTIPLIER 得到其在entries数组中的index，从而找到相应的IPC资源。 （3）why 保证在一段时期内IPC资源ID的唯一性

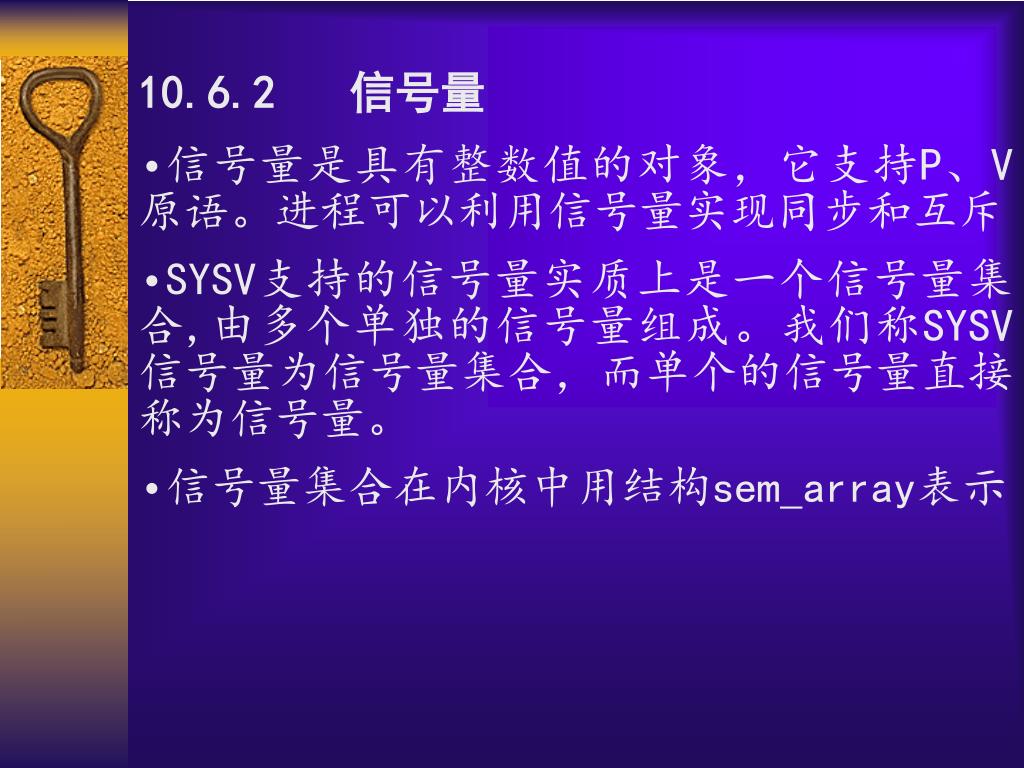

8. 10.6.2信号量 • 信号量是具有整数值的对象，它支持P、V原语。进程可以利用信号量实现同步和互斥 • SYSV支持的信号量实质上是一个信号量集合,由多个单独的信号量组成。我们称SYSV信号量为信号量集合，而单个的信号量直接称为信号量。 • 信号量集合在内核中用结构sem_array表示

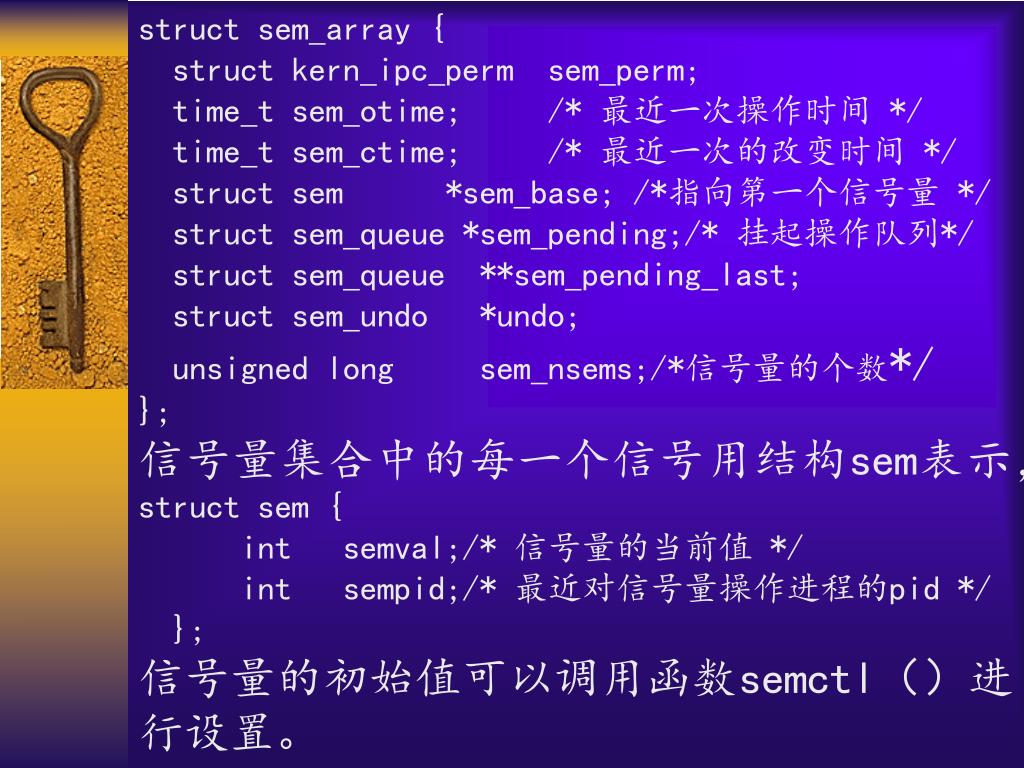

9. struct sem_array { struct kern_ipc_perm sem_perm; time_t sem_otime; /* 最近一次操作时间 */ time_t sem_ctime; /* 最近一次的改变时间 */ struct sem *sem_base; /*指向第一个信号量 */ struct sem_queue *sem_pending;/* 挂起操作队列*/ struct sem_queue **sem_pending_last; struct sem_undo *undo; unsigned long sem_nsems;/*信号量的个数*/ }; 信号量集合中的每一个信号用结构sem表示， struct sem { int semval;/* 信号量的当前值 */ int sempid;/* 最近对信号量操作进程的pid */ }; 信号量的初始值可以调用函数semctl（）进行设置。

10. 用户可以调用函数semop（）对信号量集合中的一个或多个信号量进行操作。用户可以调用函数semop（）对信号量集合中的一个或多个信号量进行操作。 int semop(int semid, struct sembuf *opsptr, size_t nops); semid : IPC资源ID opsptr: 操作的集合 nops: 数组opsptr的大小 内核必须保证操作数组opsptr原子地执行 每一个操作都是sembuf结构变量 struct sembuf { unsigned short sem_num;/*在sem_base[] 数组中的下标*/ short sem_op; short sem_flg; };

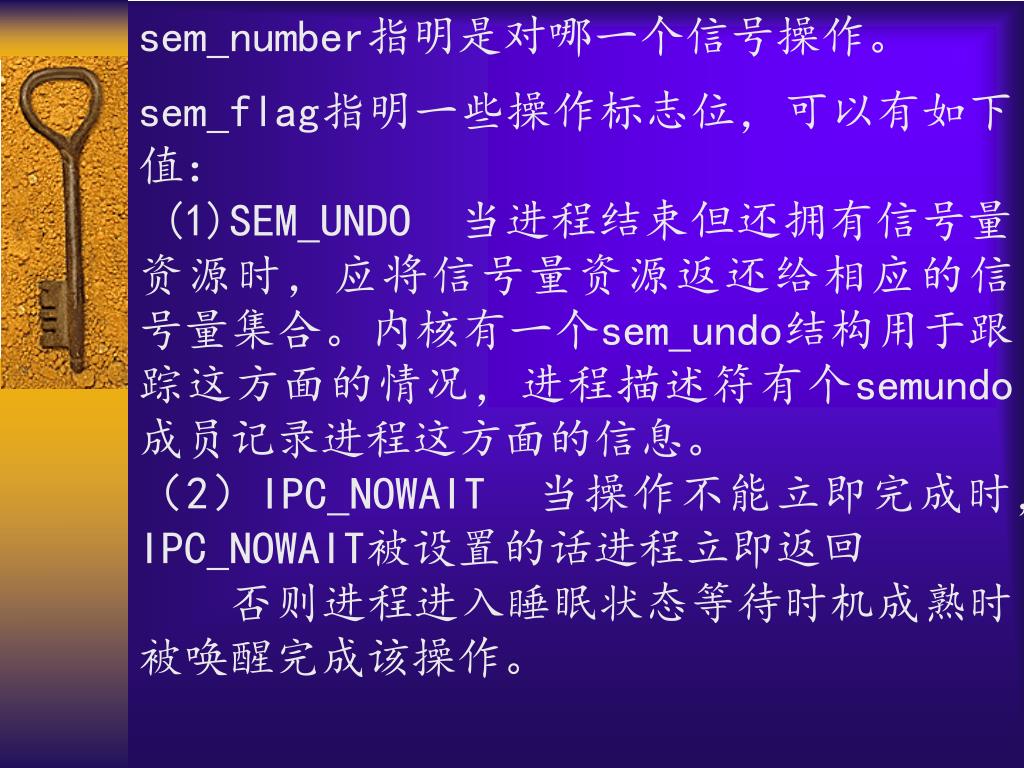

11. sem_number指明是对哪一个信号操作。 sem_flag指明一些操作标志位，可以有如下值： (1)SEM_UNDO 当进程结束但还拥有信号量资源时，应将信号量资源返还给相应的信 号量集合。内核有一个sem_undo结构用于跟踪这方面的情况，进程描述符有个semundo成员记录进程这方面的信息。 （2）IPC_NOWAIT 当操作不能立即完成时，IPC_NOWAIT被设置的话进程立即返回 否则进程进入睡眠状态等待时机成熟时被唤醒完成该操作。

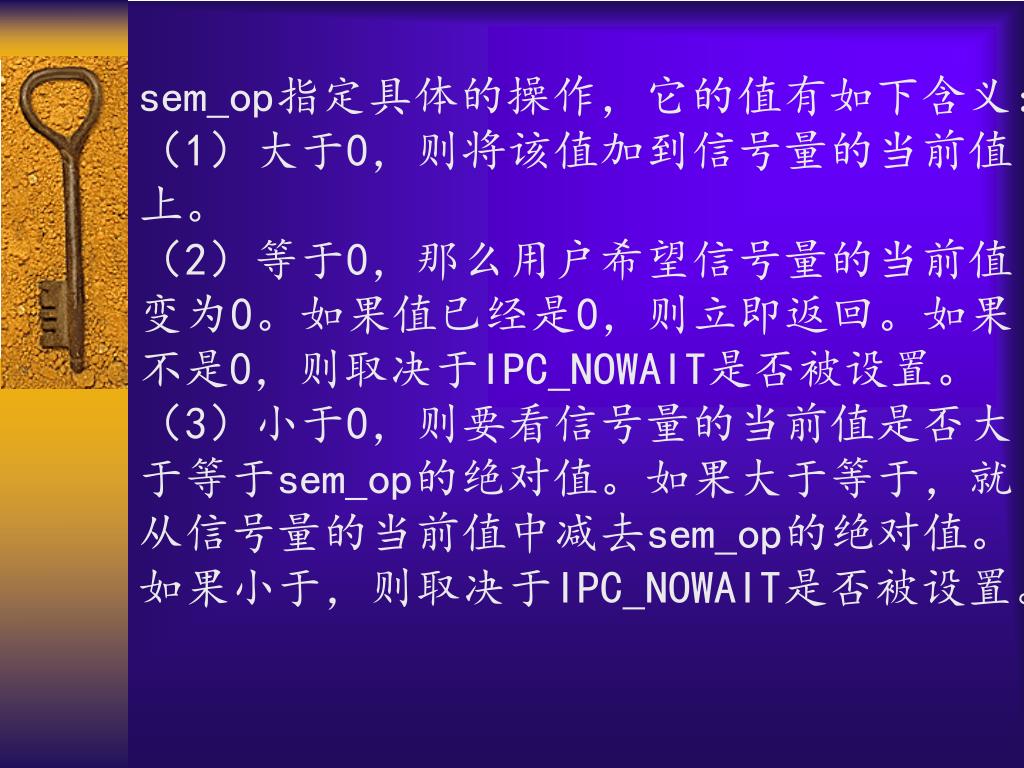

12. sem_op指定具体的操作，它的值有如下含义： （1）大于0，则将该值加到信号量的当前值上。 （2）等于0，那么用户希望信号量的当前值变为0。如果值已经是0，则立即返回。如果不是0，则取决于IPC_NOWAIT是否被设置。 （3）小于0，则要看信号量的当前值是否大于等于sem_op的绝对值。如果大于等于，就从信号量的当前值中减去sem_op的绝对值。如果小于，则取决于IPC_NOWAIT是否被设置。

13. 当进程的信号量操作不能完成睡眠时，需要将一个代表着当前进程的sem_queue结构链入相应的信号量集合的等待队列，即sem_array结构的sem_pending队列。当进程的信号量操作不能完成睡眠时，需要将一个代表着当前进程的sem_queue结构链入相应的信号量集合的等待队列，即sem_array结构的sem_pending队列。 struct sem_queue { struct sem_queue *next; /*队列中的下一个元素*/ struct sem_queue **prev; /*队列中的前一个元素*/ struct task_struct *sleeper;/* 睡眠进程的描述符*/ struct sem_undo * undo; int pid; /* 睡眠进程的pid */ int status; struct sem_array *sma; /* 所属的信号量集合 */ struct sembuf *sops; /* 挂起的操作数组 */ int nsops; /* 挂起的操作个数*/ ...... };

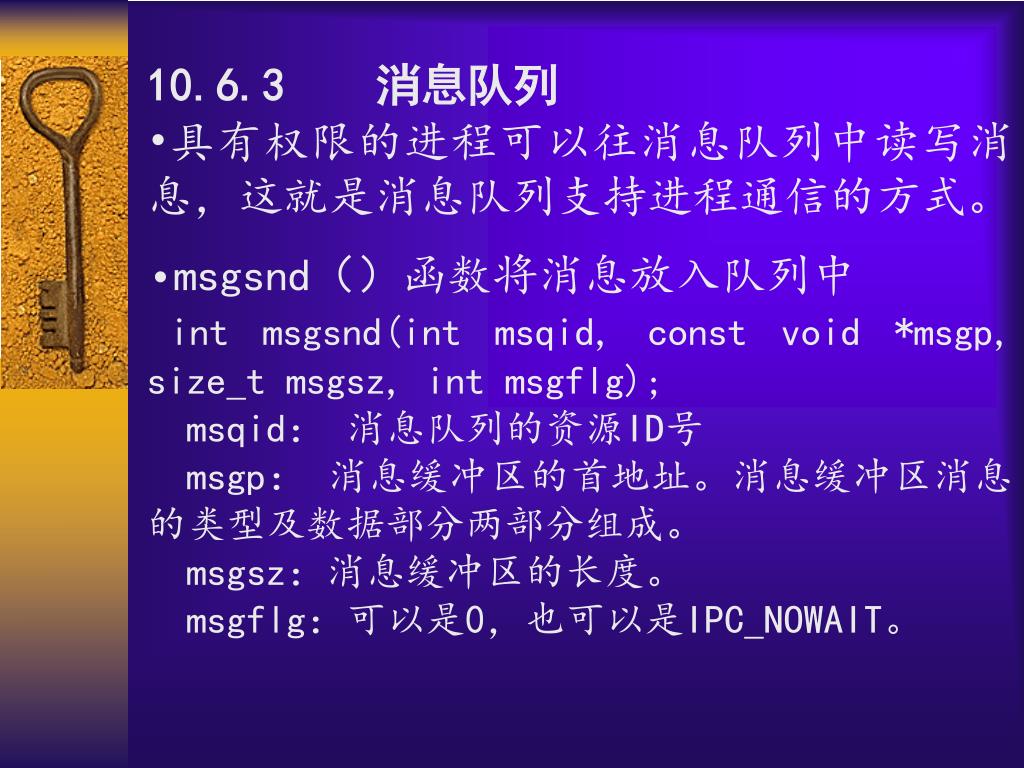

15. 10.6.3消息队列 • 具有权限的进程可以往消息队列中读写消息，这就是消息队列支持进程通信的方式。 • msgsnd（）函数将消息放入队列中 int msgsnd(int msqid, const void *msgp, size_t msgsz, int msgflg); msqid： 消息队列的资源ID号 msgp： 消息缓冲区的首地址。消息缓冲区消息的类型及数据部分两部分组成。 msgsz：消息缓冲区的长度。 msgflg：可以是0，也可以是IPC_NOWAIT。

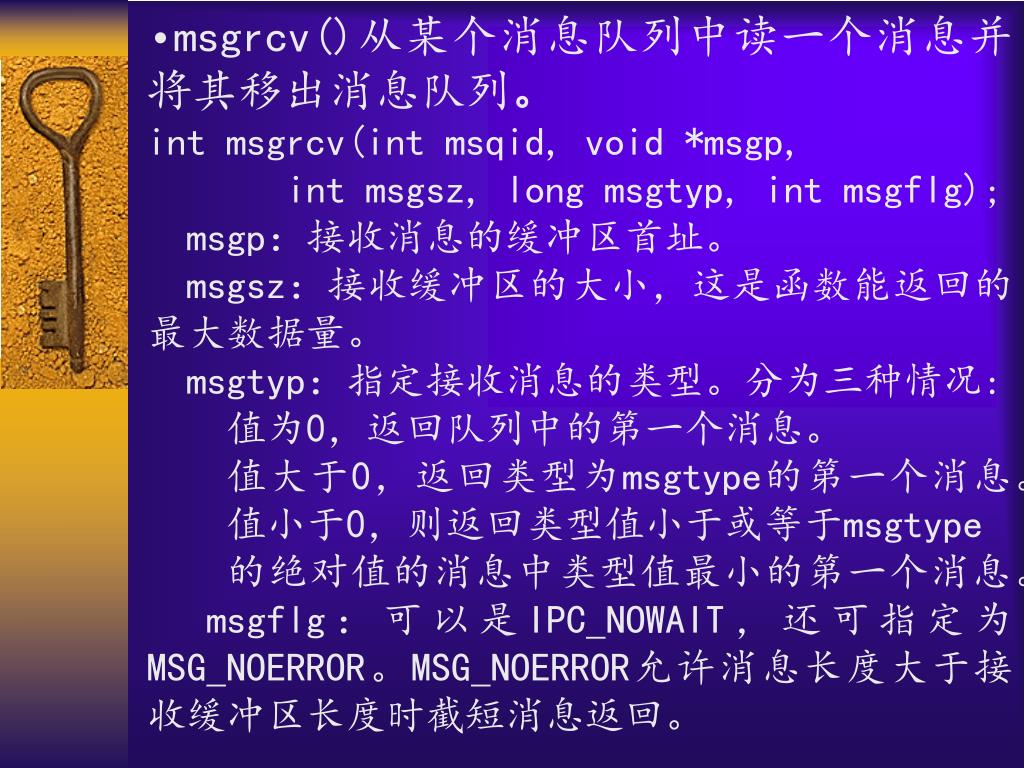

16. msgrcv()从某个消息队列中读一个消息并将其移出消息队列。msgrcv()从某个消息队列中读一个消息并将其移出消息队列。 int msgrcv(int msqid, void *msgp, int msgsz, long msgtyp, int msgflg); msgp：接收消息的缓冲区首址。 msgsz：接收缓冲区的大小，这是函数能返回的最大数据量。 msgtyp：指定接收消息的类型。分为三种情况: 值为0，返回队列中的第一个消息。 值大于0，返回类型为msgtype的第一个消息。 值小于0，则返回类型值小于或等于msgtype 的绝对值的消息中类型值最小的第一个消息。 msgflg：可以是IPC_NOWAIT，还可指定为MSG_NOERROR。MSG_NOERROR允许消息长度大于接收缓冲区长度时截短消息返回。

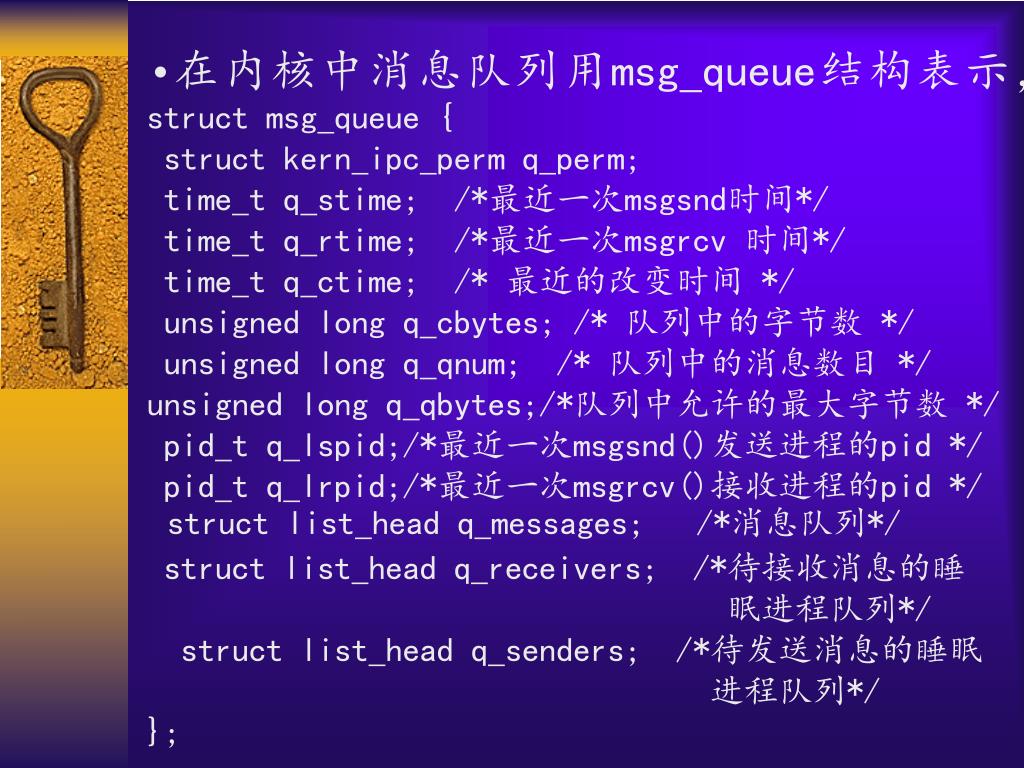

17. 在内核中消息队列用msg_queue结构表示， struct msg_queue { struct kern_ipc_perm q_perm; time_t q_stime; /*最近一次msgsnd时间*/ time_t q_rtime; /*最近一次msgrcv 时间*/ time_t q_ctime; /* 最近的改变时间 */ unsigned long q_cbytes; /* 队列中的字节数 */ unsigned long q_qnum; /* 队列中的消息数目 */ unsigned long q_qbytes;/*队列中允许的最大字节数 */ pid_t q_lspid;/*最近一次msgsnd()发送进程的pid */ pid_t q_lrpid;/*最近一次msgrcv()接收进程的pid */ struct list_head q_messages; /*消息队列*/ struct list_head q_receivers; /*待接收消息的睡 眠进程队列*/ struct list_head q_senders; /*待发送消息的睡眠 进程队列*/ };

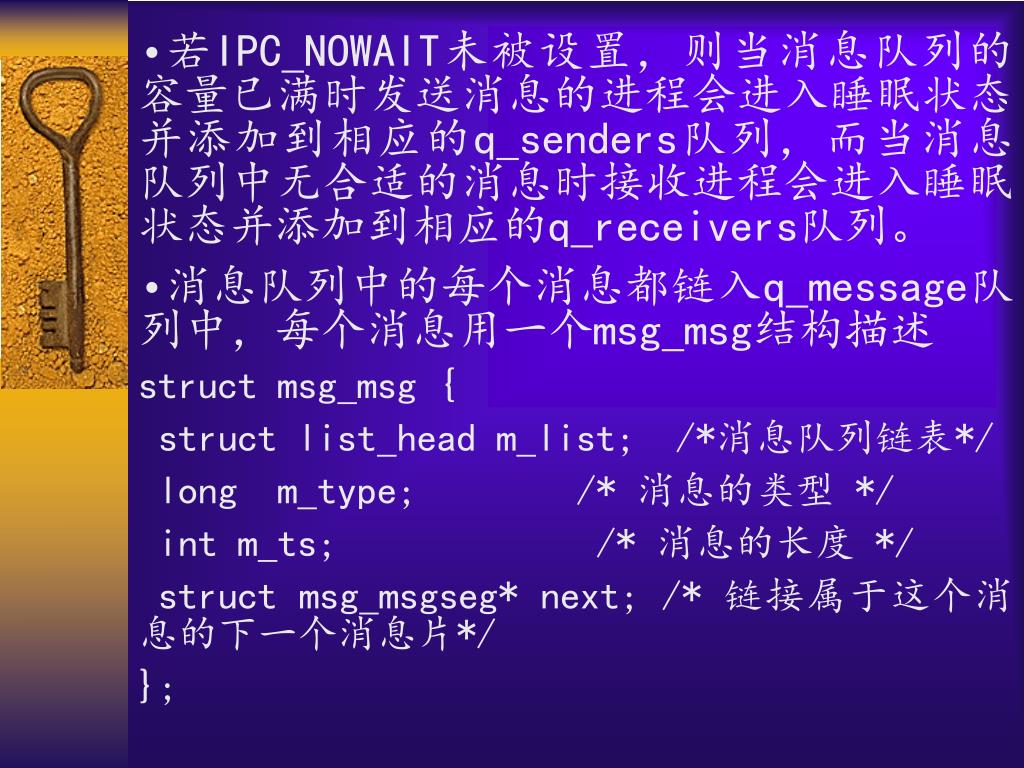

18. 若IPC_NOWAIT未被设置，则当消息队列的容量已满时发送消息的进程会进入睡眠状态并添加到相应的q_senders队列，而当消息队列中无合适的消息时接收进程会进入睡眠状态并添加到相应的q_receivers队列。若IPC_NOWAIT未被设置，则当消息队列的容量已满时发送消息的进程会进入睡眠状态并添加到相应的q_senders队列，而当消息队列中无合适的消息时接收进程会进入睡眠状态并添加到相应的q_receivers队列。 • 消息队列中的每个消息都链入q_message队列中，每个消息用一个msg_msg结构描述 struct msg_msg { struct list_head m_list; /*消息队列链表*/ long m_type; /* 消息的类型 */ int m_ts; /* 消息的长度 */ struct msg_msgseg* next; /* 链接属于这个消息的下一个消息片*/ };

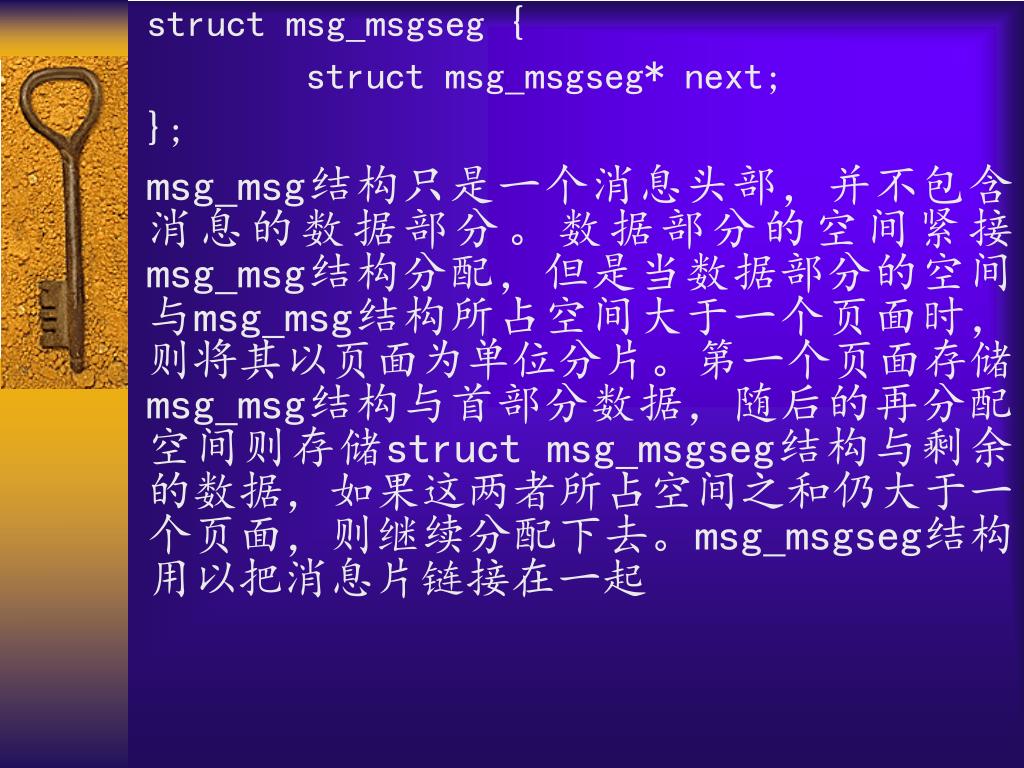

19. struct msg_msgseg { struct msg_msgseg* next; }; msg_msg结构只是一个消息头部，并不包含消息的数据部分。数据部分的空间紧接msg_msg结构分配，但是当数据部分的空间与msg_msg结构所占空间大于一个页面时，则将其以页面为单位分片。第一个页面存储msg_msg结构与首部分数据，随后的再分配空间则存储struct msg_msgseg结构与剩余的数据，如果这两者所占空间之和仍大于一个页面，则继续分配下去。msg_msgseg结构用以把消息片链接在一起

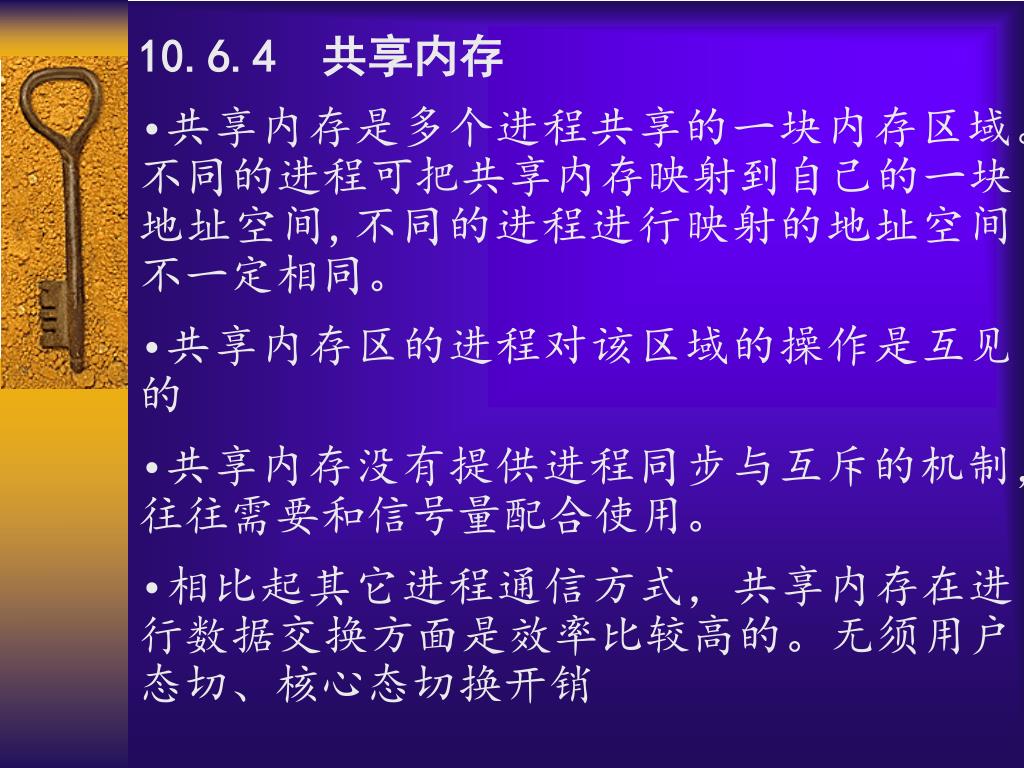

21. 10.6.4 共享内存 • 共享内存是多个进程共享的一块内存区域。不同的进程可把共享内存映射到自己的一块地址空间,不同的进程进行映射的地址空间不一定相同。 • 共享内存区的进程对该区域的操作是互见的 • 共享内存没有提供进程同步与互斥的机制， 往往需要和信号量配合使用。 • 相比起其它进程通信方式，共享内存在进行数据交换方面是效率比较高的。无须用户态切、核心态切换开销

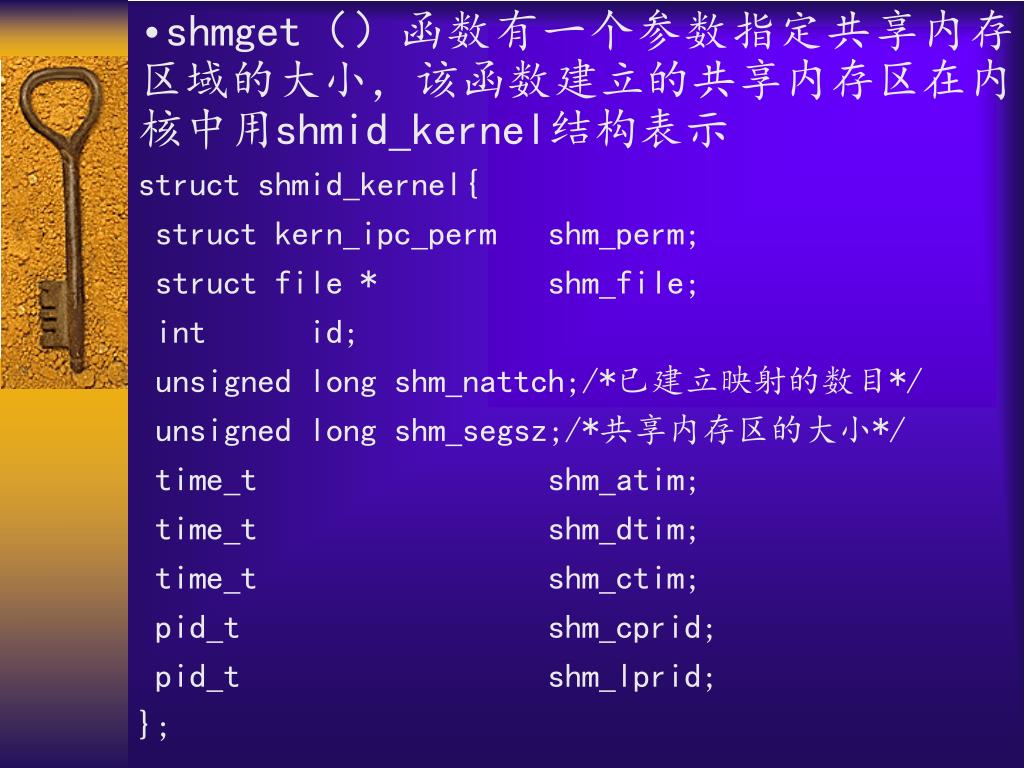

22. shmget（）函数有一个参数指定共享内存区域的大小，该函数建立的共享内存区在内核中用shmid_kernel结构表示shmget（）函数有一个参数指定共享内存区域的大小，该函数建立的共享内存区在内核中用shmid_kernel结构表示 struct shmid_kernel{ struct kern_ipc_perm shm_perm; struct file * shm_file; int id; unsigned long shm_nattch;/*已建立映射的数目*/ unsigned long shm_segsz;/*共享内存区的大小*/ time_t shm_atim; time_t shm_dtim; time_t shm_ctim; pid_t shm_cprid; pid_t shm_lprid; };

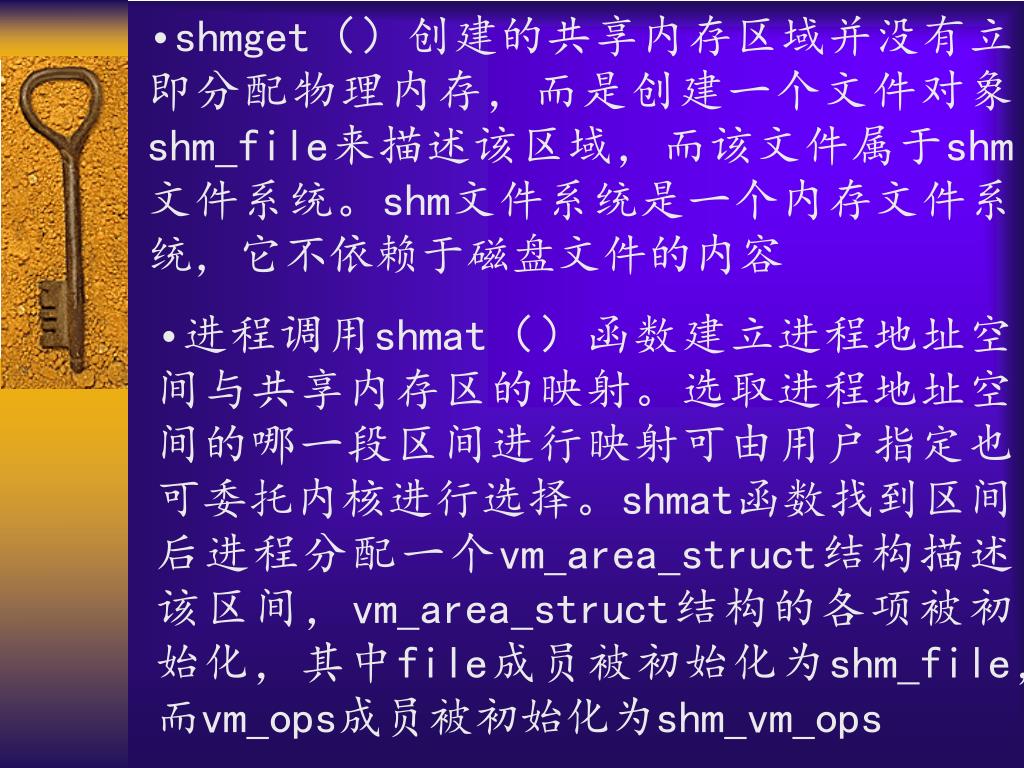

23. shmget（）创建的共享内存区域并没有立即分配物理内存，而是创建一个文件对象shm_file来描述该区域，而该文件属于shm文件系统。shm文件系统是一个内存文件系统，它不依赖于磁盘文件的内容shmget（）创建的共享内存区域并没有立即分配物理内存，而是创建一个文件对象shm_file来描述该区域，而该文件属于shm文件系统。shm文件系统是一个内存文件系统，它不依赖于磁盘文件的内容 进程调用shmat（）函数建立进程地址空间与共享内存区的映射。选取进程地址空间的哪一段区间进行映射可由用户指定也可委托内核进行选择。shmat函数找到区间后进程分配一个vm_area_struct结构描述该区间，vm_area_struct结构的各项被初始化，其中file成员被初始化为shm_file，而vm_ops成员被初始化为shm_vm_ops

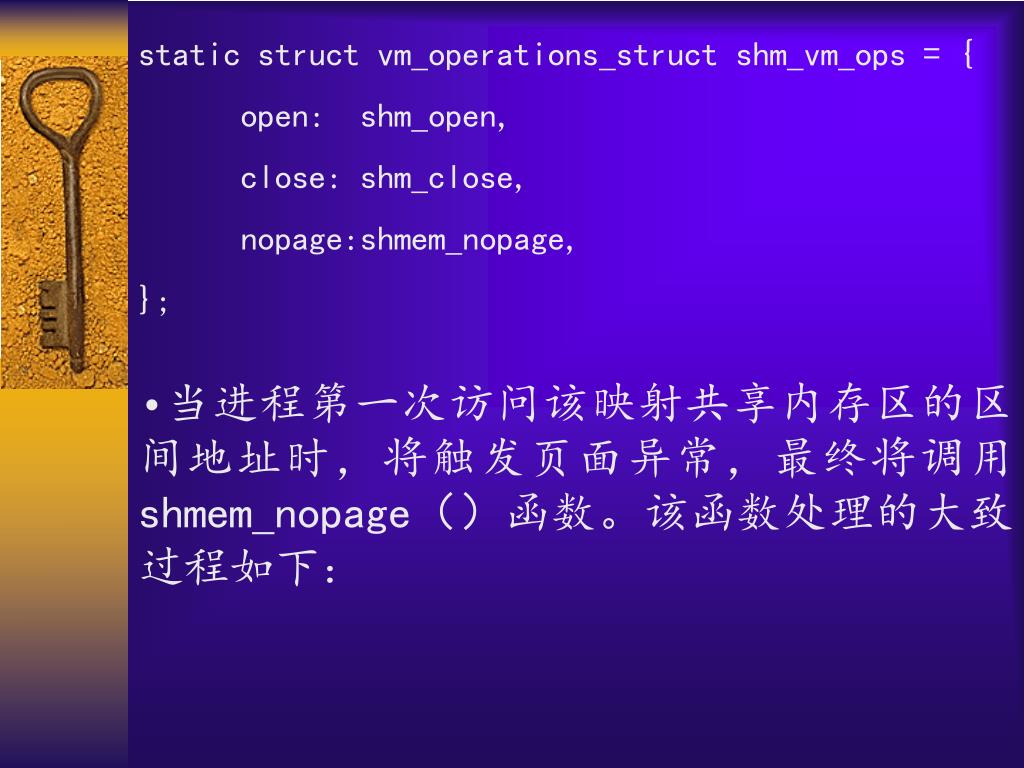

24. static struct vm_operations_struct shm_vm_ops = { open: shm_open, close: shm_close, nopage:shmem_nopage, }; • 当进程第一次访问该映射共享内存区的区间地址时，将触发页面异常，最终将调用shmem_nopage（）函数。该函数处理的大致过程如下：

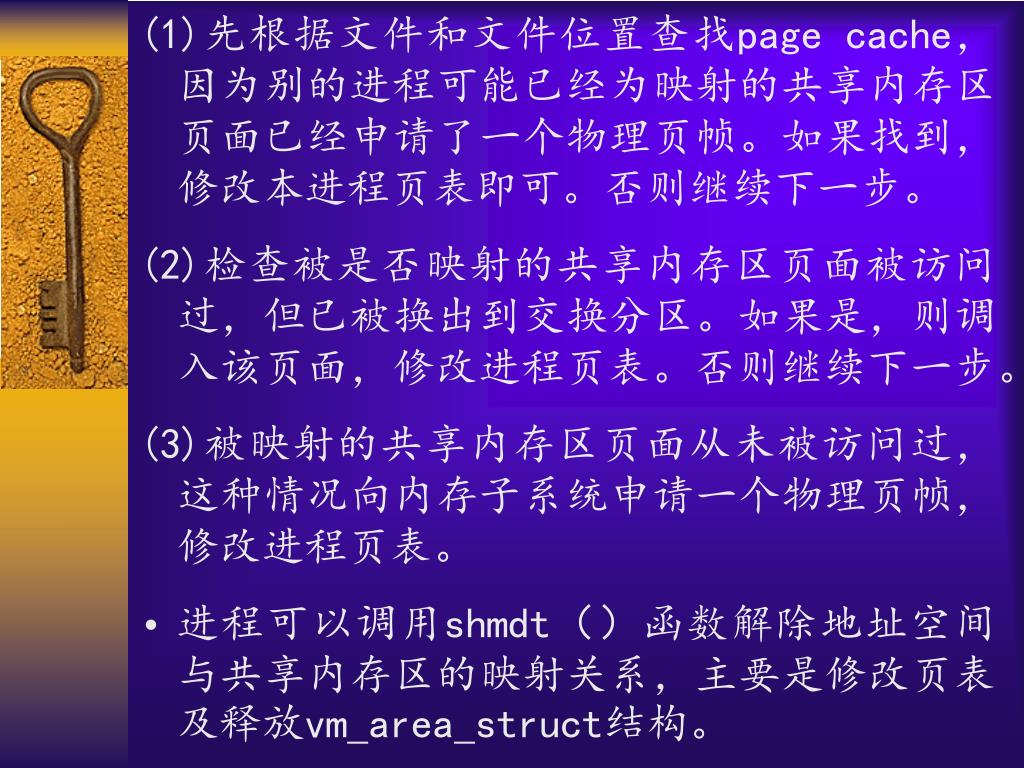

25. (1)先根据文件和文件位置查找page cache，因为别的进程可能已经为映射的共享内存区页面已经申请了一个物理页帧。如果找到，修改本进程页表即可。否则继续下一步。 (2)检查被是否映射的共享内存区页面被访问过，但已被换出到交换分区。如果是，则调入该页面，修改进程页表。否则继续下一步。 (3)被映射的共享内存区页面从未被访问过，这种情况向内存子系统申请一个物理页帧，修改进程页表。 • 进程可以调用shmdt（）函数解除地址空间与共享内存区的映射关系，主要是修改页表及释放vm_area_struct结构。
