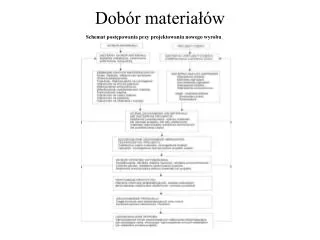

  1. Dobór materiałów Schemat postępowania przy projektowaniu nowego wyrobu

  2. Dobór materiałów • Główne etapy procesu doboru materiałów: • wstępne sortowanie, • opracowanie i porównanie alternatywnych rozwiązań, • wybór optymalnego rozwiązania. • We wstępnym sortowaniu materiałów na konkretny wyrób uwzględnia się głównie: • Wymagania funkcjonalne związane bezpośrednio z funkcją wyrobu, • Wymagania technologiczne: lejność, spawalność, skrawalność, plastyczność, hartowność itp. • Koszt • Niezawodność: trwałość • Odporność na warunki eksploatacyjne.

  3. Dobór materiałów • Metody ilościowe stosowane podczas wstępnego sortowania: • Metoda ważności własności materiału: • • sztywnewłasności, konieczne do spełnienia wymagania • • miękkie własności, wskazane do spełnienia wymagania • Metoda kosztu jednostki własności Formuły na obliczanie kosztu jednostki własności gdzie: C – cena jednostki masy materiału;  - gęstość materiału; Rm – wytrzymałość na rozciąganie; E, G - sztywność

  4. Dobór materiałów Metoda Ashbiego – wykresy zależności pomiędzy wybranymi własnościami (np.wytrzymałością a gęstością)

  5. Dobór materiałów Porównanie alternatywnych rozwiązań Metoda wagowego wskaźnika własności (metoda logicznego przybliżenia) Współczynnik przydatności materiału: gdzie: n – liczba wymagań do spełnienia

  6. Dobór materiałów - przykład Dobór materiału na zbiornik do ciekłego azotu (diuaru) – metoda wagowego wskaźnika własności Porównanie własności każdej z każdą parami Współczynniki wagi własności materiału

  7. Dobór materiałów - przykład Własności wybranych materiałów do wykonania zbiornika na ciekły azot Wyskalowane wartości własności i obliczone wagowe wskaźniki własności dla materiałów

  8. Dobór materiałów - przykład Stopień przydatności materiału do wykonania zbiornika z uwzględnieniem jego ceny Formuły do skalowania własności o wartościach liczbowych: Wartość wyskalowana własności : dla własności z wymaganą największą wartością dla własności z wymaganą najmniejszą wartością Skalowanie własności materiału bez wartości liczbowych
