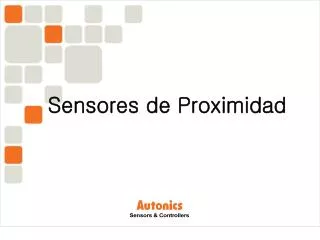

  1. Sensores de Proximidad

  2. Clasificación de los sensores de proximidad Generación o inducción del campo magnético Tipo Inductivo Uso de fuerza electromagnetica Tipo Magnético Imán Permanente Cambios en la capacitancia Detección de cambios en la amplitud de la inducción electrostática Tipo Capacitivo

  3. Sensor Inductivo Principio de operación Se induce o genera un campo magnético en la bobina cuando se energiza eléctricamente, al acercar el objeto de metal (Fe) se generan las corrientes de Foucault (corrientes de Eddy) La corriente de Foucault genera un campo magneticodiferente a la direccion del campo inducido en la bobina y estaoscilacion se daunicamentecuando un objetometalicoestapresente. Eddy current Eddy current Object(Fe)

  4. Explicación de la operación Forma de onda de la oscilación V (Voltaje de oscilacion) t (Time) OFF No-deteccion OFF Acercamiento de Objeto metá lico ON Detección OFF No-deteccion ON Retroceso del Objeto metálico. Por la corriente de Foucault se genera en el campo magnético un flujo de contraste (eco magnético), el impacto de este flujo provoca la reducción de la oscilación del campo magnético. Este cambio de oscilación se convierte en una corriente eléctrica por el circuito de integración y el circuito de salida de CC funcionarán.

  5. Partes del sensor inductivo Bobina Cara activa Nucleo Oscilador Detector Integrador Amplificador Salida del circuito LED

  6. Salidas del sensor inductivo Normal Open (N0) DC 2-hilos Normal Close (NC) Normal Open (N0) Salida universal NPN Normal Close (NC) Inductivo DC 3-hilos Normal Open (N0) Salida universal PNP Normal Close (NC) Normal Open (N0) AC 2-hilos Normal Close (NC)

  7. VCC 2-hilos Brown NO NC load +V ON Target Proximity sensor circuit OFF ON Load OFF ON LED Blue 0V OFF

  8. VCC 3-hilos (Tipo NPN) NO NC Brown Have Target +V proximity sensor circuit None Load Black On Load Off H Output Voltage L Blue ON 0V LED OFF

  9. VCC 3-hilos (Tipo PNP) NO NC +V Brown Have Target None proximity sensor circuit On Load Black Off H Output Voltage Load L 0V Blue ON LED OFF

  10. VCA 2-hilos Brown NO NC Load Have Target proximity sensor circuit None On Load Blue Off ON LED OFF

  11. Enrasable con cable de 2 m )

  12. Tipo conector enrasable y no enrasable.

  13. Cables conectores

  14. Inductivo Cuadrado

  15. Capacitancia . Es la propiedad que tienen los cuerpos de mantener una carga eléctrica

  16. Plate Object Ground Sensor Capacitivo Cuando se acerca un objeto seda el fenómeno de polarización en la superficie del sensor. . Al acercarse el objeto aumenta la capacitancia de la placa del sensor y cuando se aleja se reduce . <>

  17. t (Time Explicación de la operación Forma de onda de la oscilación V (Voltaje de oscilacion) t (Tiempo) OFF No-deteccion OFF – ON Acercamiento de un Objeto ON Detección Sensor capacitivo funciona inversamente que el sensor inductivo

  18. Partes del sensor capacitivo Cara Activa Placa Oscilador Detector Integrador Amplificador Circuito de salida LED Ajuste de la sensibilidad

  19. Salidas del sensor capacitivo. Normal Open (N0) Salida universal NPN Normal Close (NC) DC 3-hilos Normal Open (N0) Salida universal PNP Normal Close (NC) Capacitivo Normal Open (N0) AC 2-hilos Normal Close (NC)

  20. Conexiones a contador serie FX4
