  1. Sistemas discretos Prof. Marcelo de Oliveira Rosa

  2. Sistemas Discretos Sistema Sinais de saída Sinais de entrada • Definição • Entidade que manipulaum ou vários sinais (entrada), produzindo um ou vários sinais (saída) • Composição: • Sinais de entrada • Sistema (propriamente dito) • Sinais de saída

  3. Sistemas Discretos h{} y[n] x[n] • Definição • Terminologias adicionais • Entradas  Excitação  x[n] • Saídas Resposta y[n] • Matematicamente • h{} é uma operaçãorealizada sobre uma função x[n] para produzir uma função y[n]

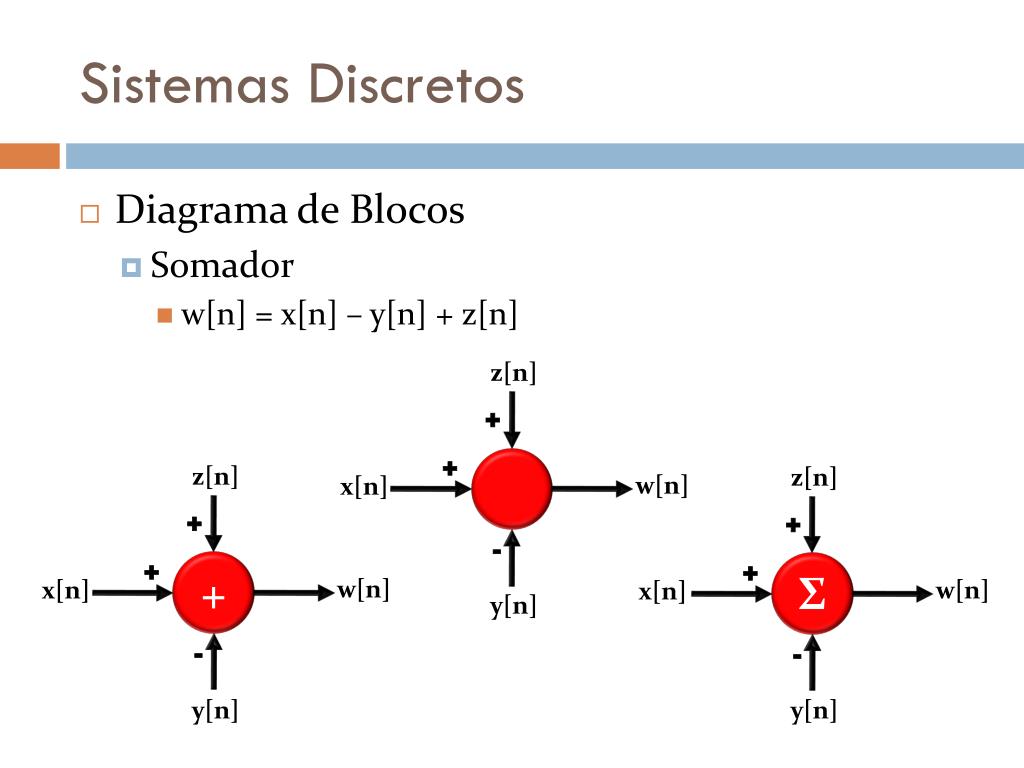

  4. Sistemas Discretos z[n] z[n] z[n] + + + + Σ + + + w[n] w[n] w[n] x[n] x[n] x[n] - - - y[n] y[n] y[n] • Diagrama de Blocos • Somador • w[n] = x[n] – y[n] + z[n]

  5. Sistemas Discretos x[n] K y[n] K x[n] y[n] K x[n] y[n] • Diagrama de Blocos • Amplificador • y[n] = K x[n]

  6. Sistemas Discretos x[n] D x[n – 1] • Diagramas de Blocos • Atrasador • y(t) = x[n – 1]

  7. Sistemas Discretos • Modelagem de sistemas • Definir equações que “ligam” as entradas às saídas • Geralmente equações integro-diferenciais • Equações diferenciais ordinárias (por exemplo) • Em sistemas discretos • Equações de acumulação e de diferenças • Equações a diferença (por exemplo) • Exemplos/Exercícios

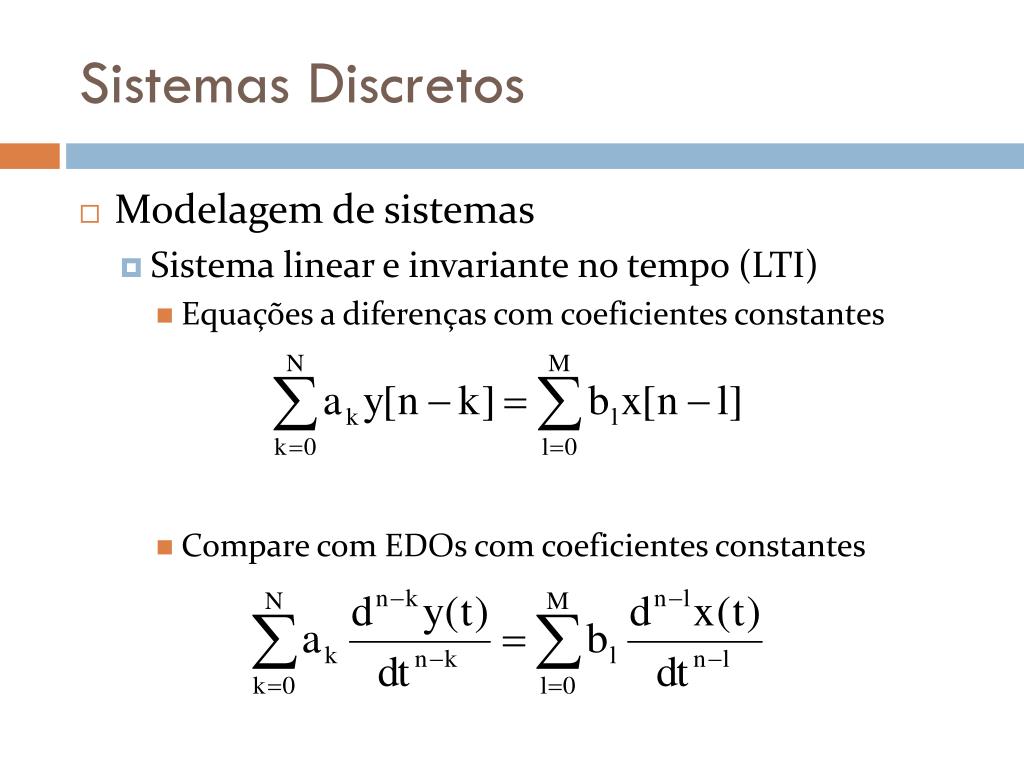

  8. Sistemas Discretos • Modelagem de sistemas • Sistema linear e invariante no tempo (LTI) • Equações a diferenças com coeficientes constantes • Compare com EDOs com coeficientes constantes

  9. Sistemas Discretos • Convolução • Objetivo • Facilitar a determinação de propriedades do sistema • Independência da excitação • Aplicado a sistemas LTI • Linear e invariante no tempo • Resposta ao impulso • x[n] = δ[n] y[n] = h[n]

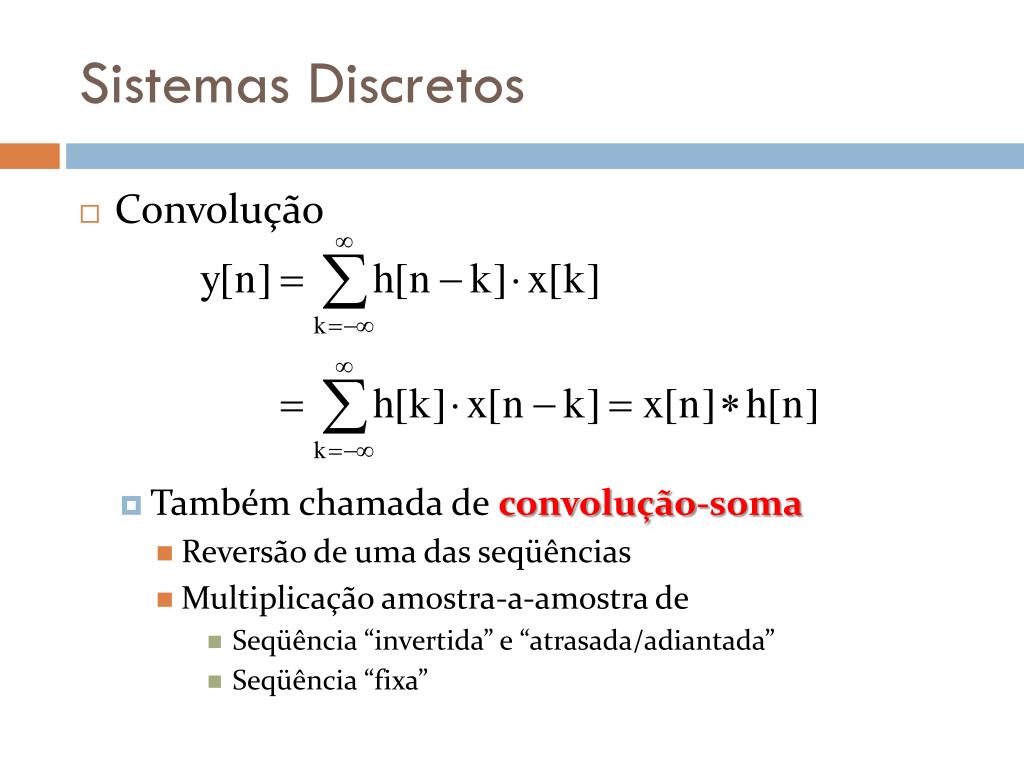

  10. Sistemas Discretos • Convolução • Também chamada de convolução-soma • Reversão de uma das seqüências • Multiplicação amostra-a-amostrade • Seqüência “invertida” e “atrasada/adiantada” • Seqüência “fixa”

  11. Sistemas Discretos • Propriedades da Convolução • Comuns à convolução contínua • Comutativa • Distributiva • Decorrentes de sistema ser LTI • Linearidade • Homogênea • Invariante no tempo

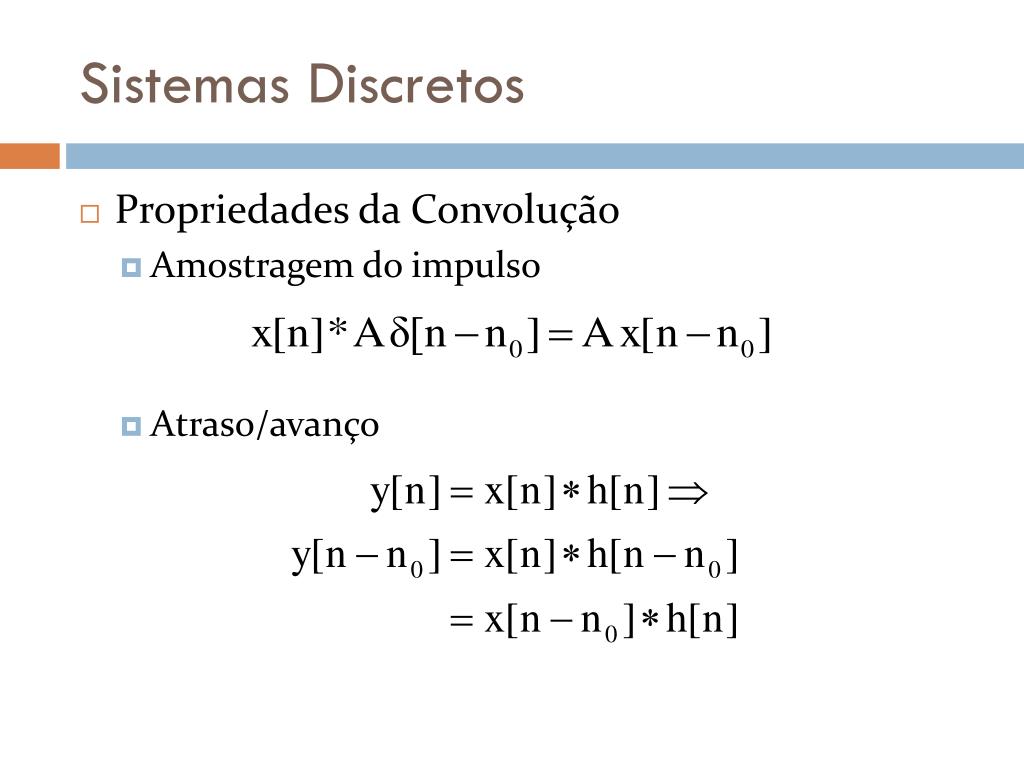

  12. Sistemas Discretos • Propriedades da Convolução • Amostragem do impulso • Atraso/avanço

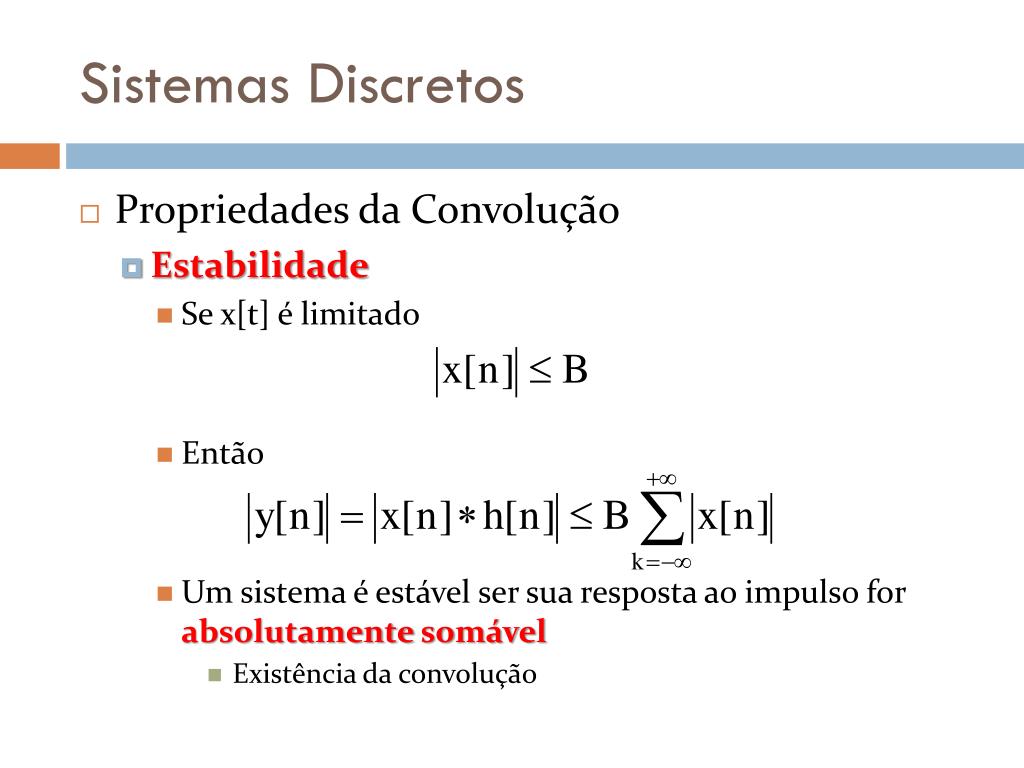

  13. Sistemas Discretos • Propriedades da Convolução • Estabilidade • Se x[t] é limitado • Então • Um sistema é estável ser sua resposta ao impulso for absolutamente somável • Existência da convolução

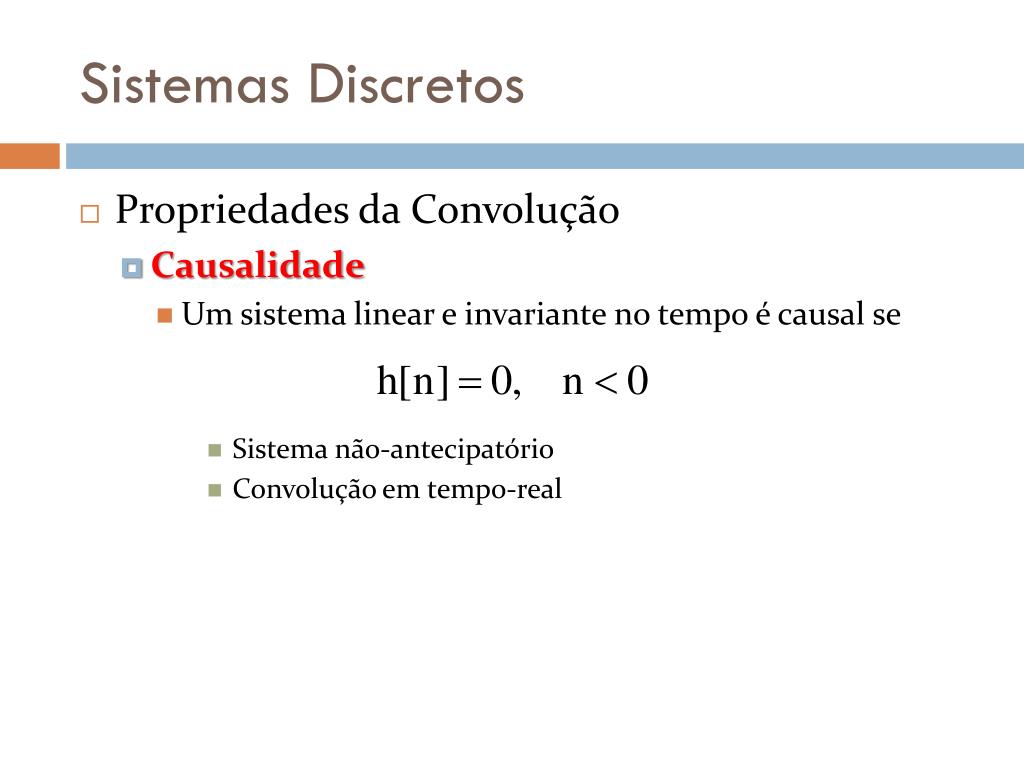

  14. Sistemas Discretos • Propriedades da Convolução • Causalidade • Um sistema linear e invariante no tempo é causal se • Sistema não-antecipatório • Convolução em tempo-real

  15. Sistemas Discretos • Propriedades da Convolução • Memória • Um sistema linear e invariante no tempo é estático se: • Sistema sem memória

  16. Sistemas Discretos • Diagrama de Blocos • Genericamente • Sistema linear e invariante no tempo • Pode ser representado por convolução

  17. Sistemas Discretos bn 1/an x[n] + + y[n] – D D bn-1 an-1 + + D D bn-2 an-2 + + b1 a1 + + D D b0 a0 • Diagrama de Blocos • Simplificando (forma direta I)

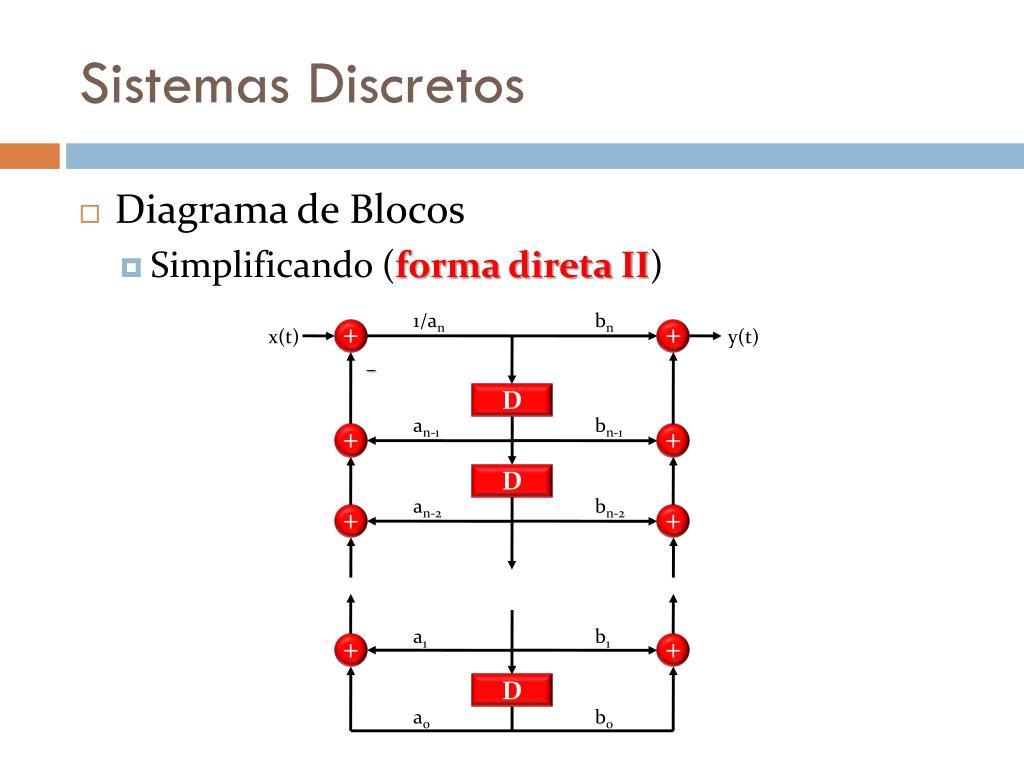

  18. Sistemas Discretos 1/an bn x(t) + + y(t) – D an-1 bn-1 + + D an-2 bn-2 + + a1 b1 + + D a0 b0 • Diagrama de Blocos • Simplificando (forma direta II)
