  1. VALVULAS POLANCO www.ibapol.com

  2. válvula de retención múltiple POLANCO

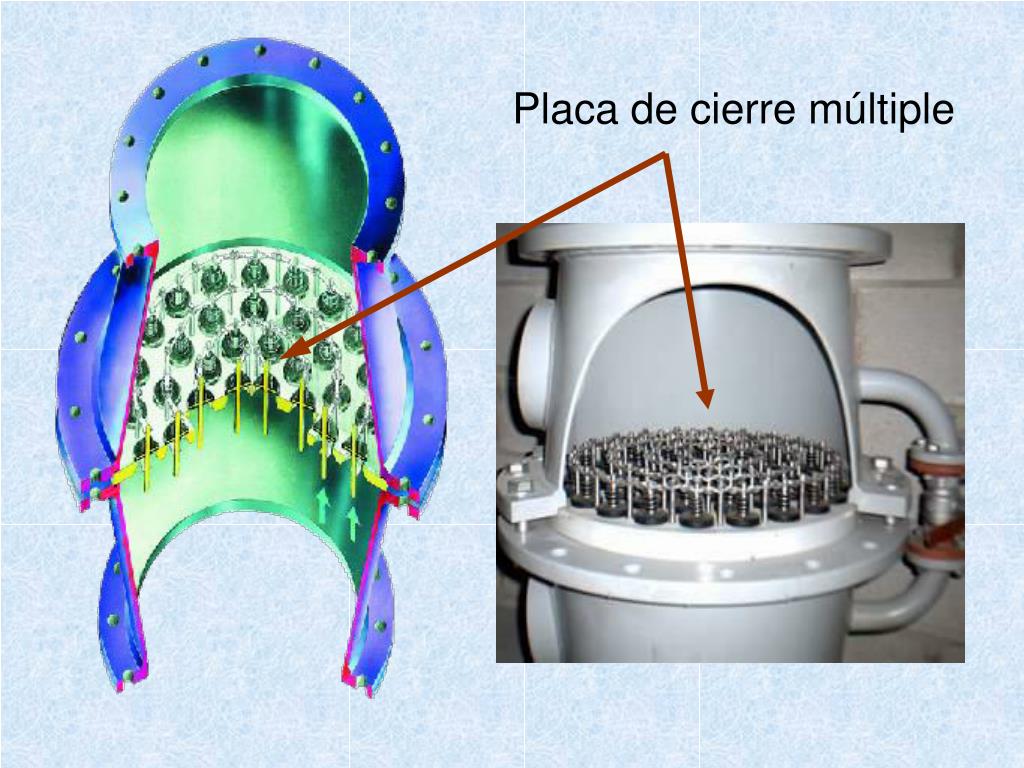

  3. Placa de cierre múltiple

  4. Placa de cierre múltiple 1- placa múltiple 2- elemento de cierre 3- muelle 4- Espárrago de sujeción 5- Puente guía

  5. Válvulas desde DN-50 a DN-1600

  6. Instalaciones de bombeo con válvula de retención múltiple POLANCO Salces (Cantabria) SIDENOR Reinosa (Cantabria) Santillana del Mar (Cantabria) Alcañiz (Teruel) La Almolda (Zaragoza)

  7. Salces, Cantabria

  8. Salces, Cantabria Altura geométrica: 45 m. Diámetro tubería: 250 mm Velocidad: 2,03 m/seg. Longitud tubería: 180 m. Tubería de acero Válvula Polanco a pie de bomba

  9. Salces, Cantabria Parada con válvula de retención múltiple POLANCO

  10. Salces, Cantabria Parada con válvula de clapeta

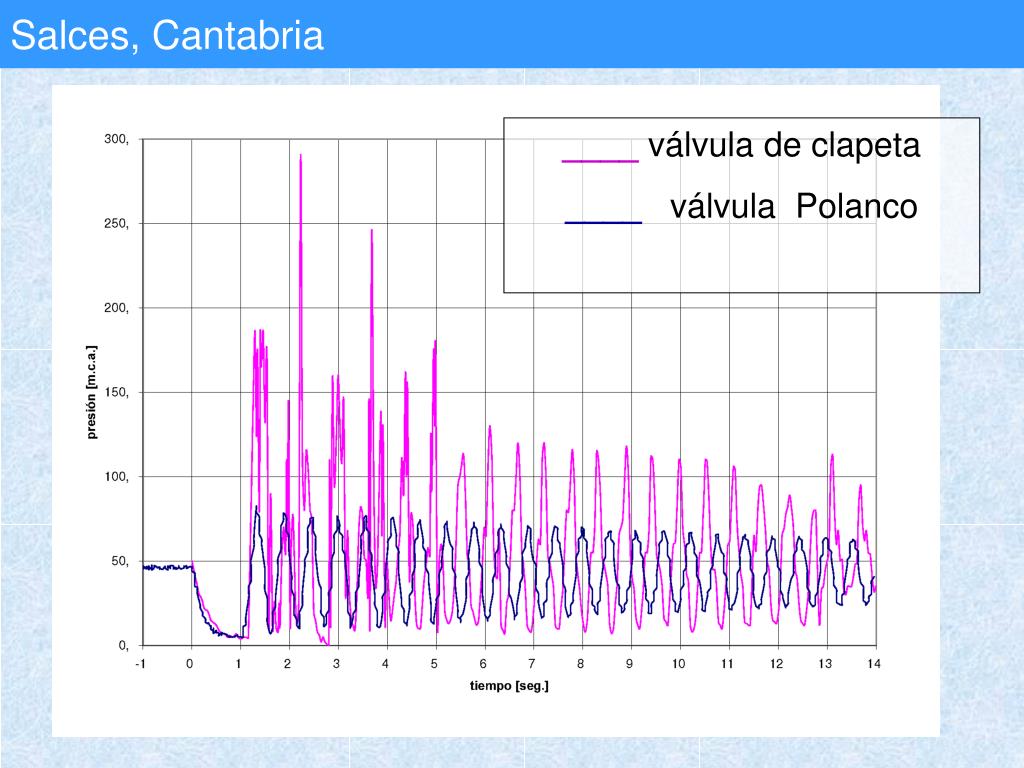

  11. Salces, Cantabria ____válvula de clapeta ____ válvula Polanco

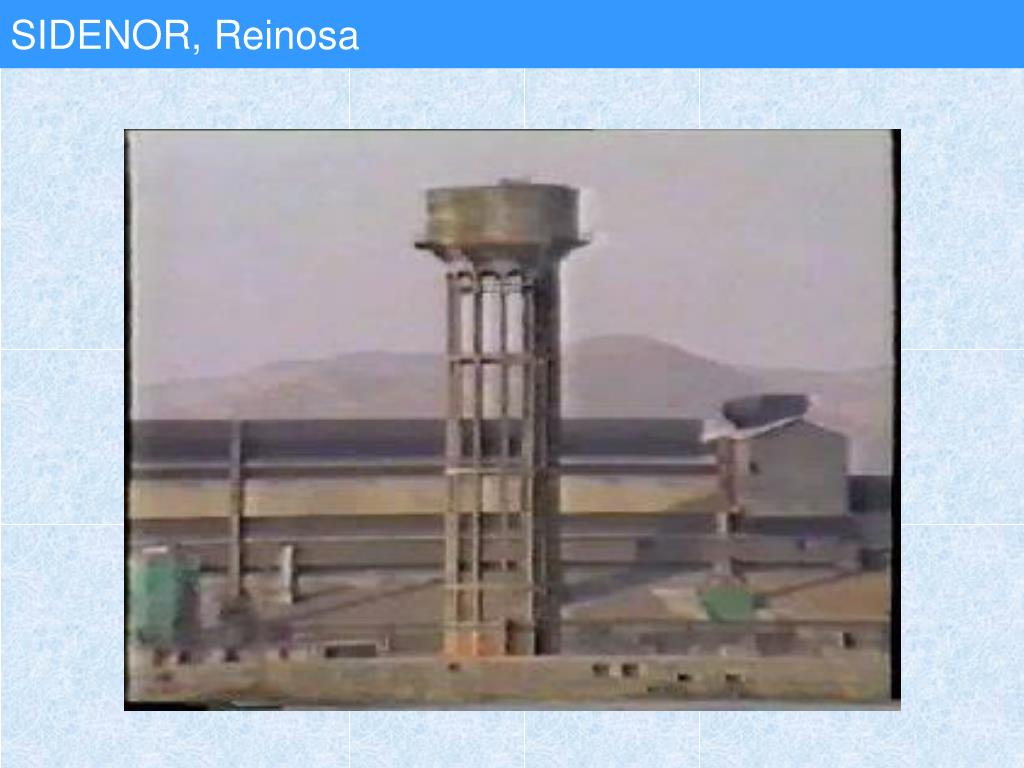

  12. SIDENOR, Reinosa

  13. SIDENOR, Reinosa Altura geométrica: 45 m Diámetro tubería: 400 mm Velocidad: 1,99 m/seg Caudal: 900 m3/h. Tubería de acero de 6 mm Bombeo en vertical Válvula a pie de bomba

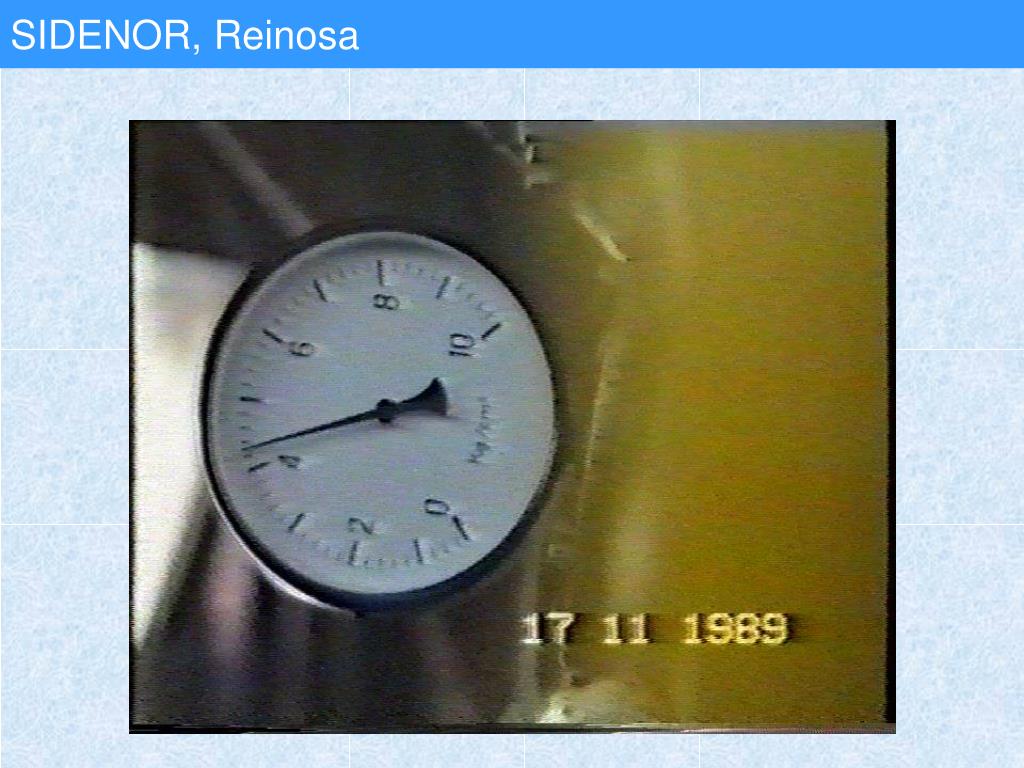

  14. SIDENOR, Reinosa

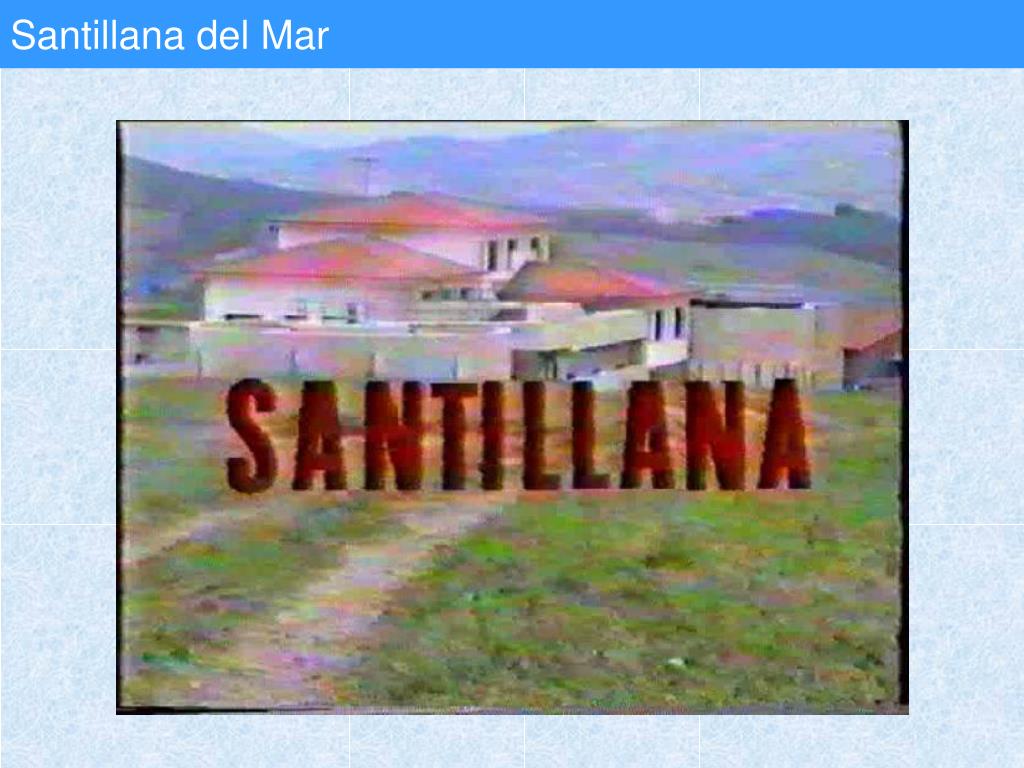

  15. Santillana del Mar

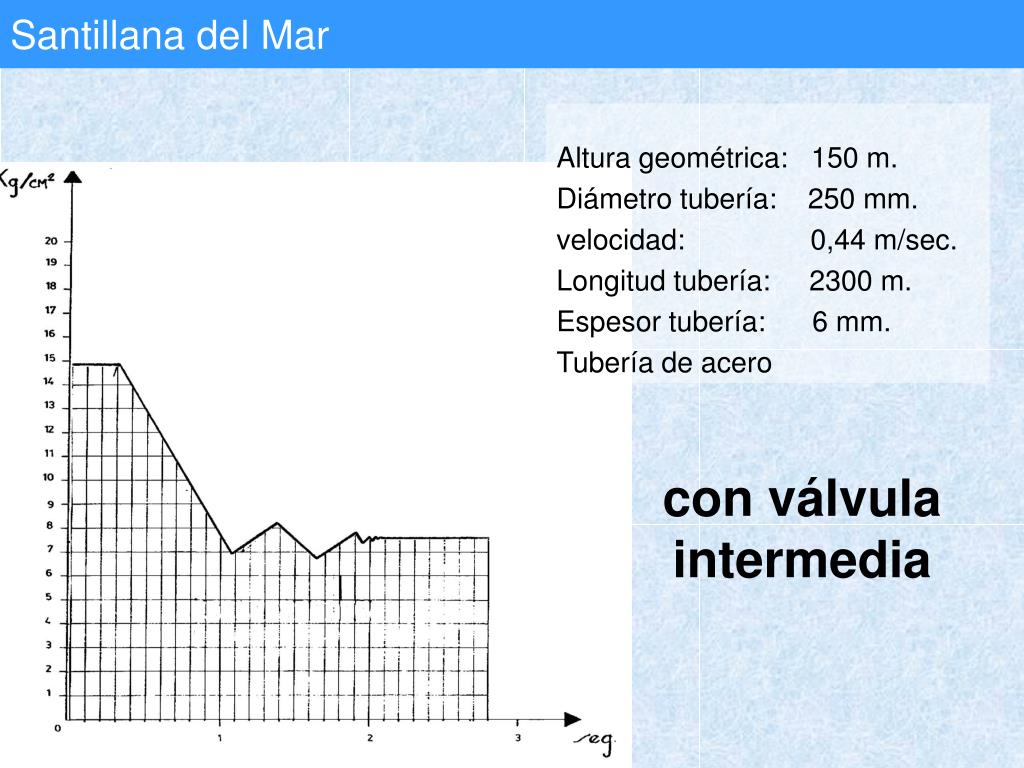

  16. Santillana del Mar Altura geométrica: 150 m. Diámetro tubería: 250 mm. velocidad: 0,44 m/sec. Longitud tubería: 2300 m. Espesor tubería: 6 mm. Tubería de acero con válvula intermedia

  17. Santillana del Mar

  18. Alcañiz, Teruel Canal de Calanda-Alcañiz 2 bombeos con válvulas de retención múltiple POLANCO DN-800 y DN-600

  19. Alcañiz, Teruel Altura geométrica: 50 m. Diámetro tubería: 1400 mm. Caudal: 750 litros /seg. Longitud tubería: 300 m.

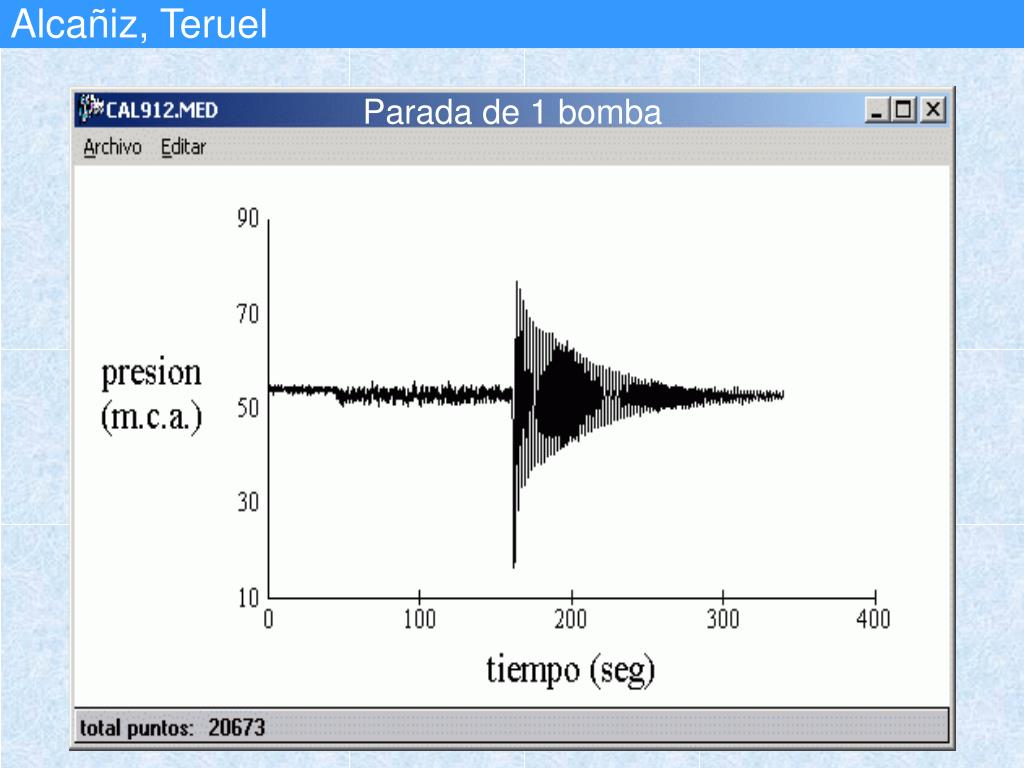

  20. Alcañiz, Teruel Parada de 1 bomba

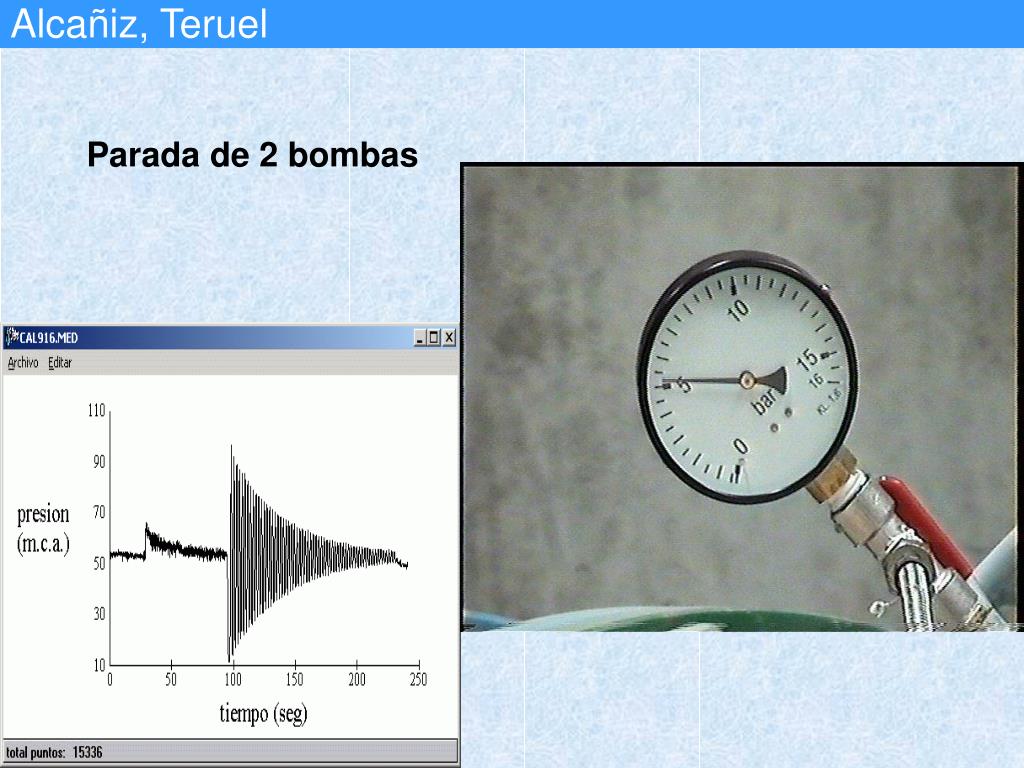

  21. Alcañiz, Teruel Parada de 2 bombas

  22. Alcañiz, Teruel Parada de dos bombas

  23. La Almolda, Zaragoza MONEGROS II Altura geométrica: 48 m Longitud tubería: 2.084 m Diámetro tubería: 1.200 mm Espesor tubería: 90 mm Caudal: 700 l/seg. 4 válvulas de retención múltiple POLANCO DN900 mm

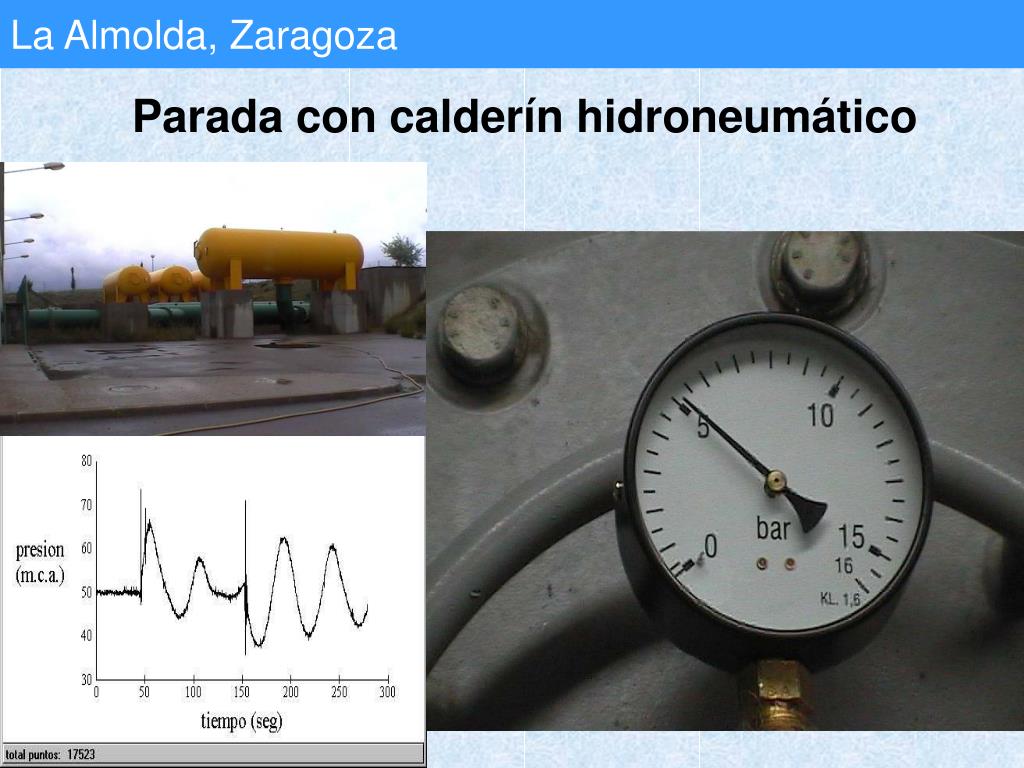

  24. La Almolda, Zaragoza Parada con calderín hidroneumático

  25. La Almolda, Zaragoza Parada con calderín hidroneumático P.máx.: 73,52 m.c.a. P.min.: 35,82 m.c.a.

  26. La Almolda, Zaragoza Parada sin calderín hidroneumático x

  27. La Almolda, Zaragoza Parada sin calderín hidroneumático P.máx.: 61,56 m.c.a. P.min.: 15,10 m.c.a.

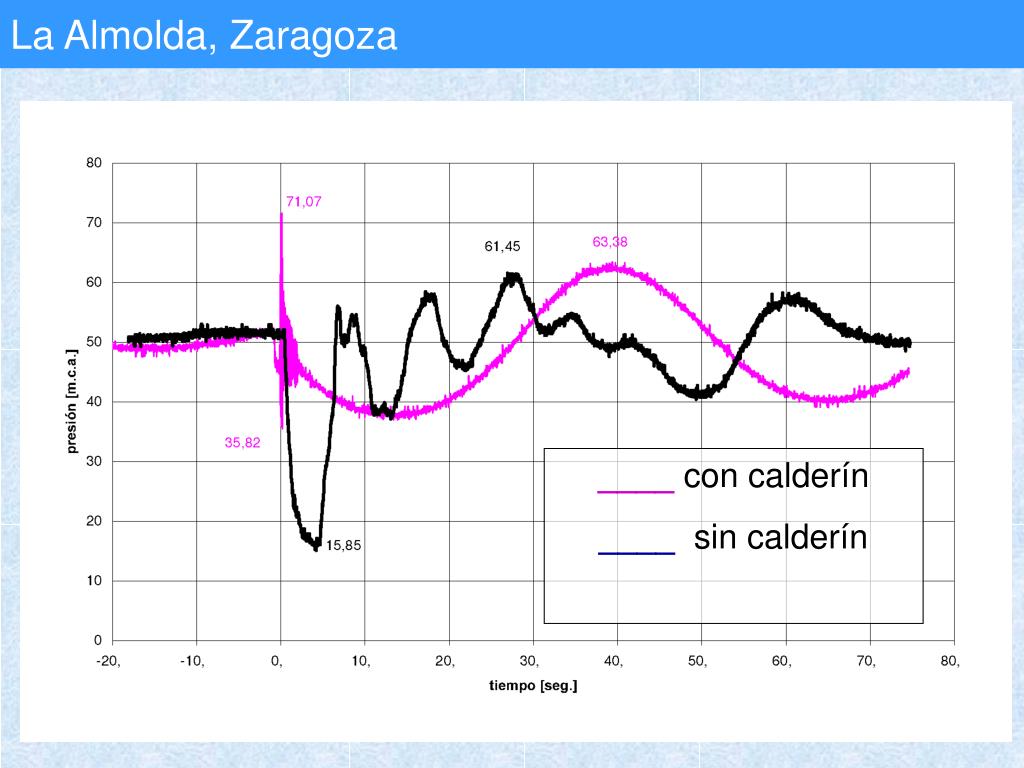

  28. La Almolda, Zaragoza ____con calderín ____ sin calderín

  29. Productos

  30. Carrete de desmontaje Fácil montaje, ajuste y desmontaje

  31. Válvula de flotador Para llenado y control de depósitos

  32. Válvula de pie Cierre estanco Alta fiabilidad
