lebar bahu jalan besar lebar bahu jalan sangat dipengaruhi oleh

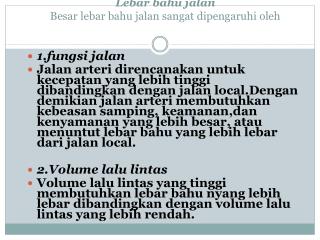

Lebar bahu jalanBesar lebar bahu jalan sangat dipengaruhi oleh

1.fungsi jalan

Jalan arteri direncanakan untuk kecepatan yang lebih tinggi dibandingkan dengan jalan local.Dengan demikian jalan arteri membutuhkan kebeasan samping, keamanan,dan kenyamanan yang lebih besar, atau menuntut lebar bahu yang lebih lebar dari jalan local.

2.Volume lalu lintas

Volume lalu lintas yang tinggi membutuhkan lebar bahu nyang lebih lebar dibandingkan dengan volume lalu lintas yang lebih rendah.

slide2

3.Kegiatan disekitar kegiatan jalan

Jalan yang melintasi daerah perkotaan, pasar, sekolah, membutuhkan lebar bahu jalan yang lebih lebar daripada jaln yang melintasi daerah rural, karenaa bahu jalan tersebut akan dipergunakan pula sebagai tempat parker dan pejalan kaki.

4.Ada atau tidaknya trotoar

5.Biaya yang tersedia sehubungan dengan biaya pembebasan tanah, dan biaya untuk konstruksi.

Lebar bahu jalan dengan demikian dapat bervariasi anatara 0,5-2,5m.

lereng melintang bahu jalan
Lereng melintang bahu jalan
  • Berfungsi atau tidaknya lereng melintang perkerasan jalan untuk menglirkan air hujan yang jatuh di atasnya sangat ditentukan oleh kemiringan melintang bagian samping jalur perkerasan itu sendiri,yaitu kemiringan melintang bahu jalan.
slide4

kemiringan bahu jalan yang tidak baik ditambah pula dengan bahu dari jenis tidak diperkeras akan menyebabkan air hujan akan merembes masuk kelapisan perkerasan jalan.Hal ini dapat mengakibatkan turunnya daya dukung lapisan perkerasan, lepasnya ikatan antara agregat dan aspal yang akhirnya dapat memperpendek umur pelayanan jalan.

  • Guna keperluan tersebut, haruslah dibuat kemiringan melintang bahu jalan yan sebesar-besarnya tetapi masih aman dan nyaman bagi pengemudi kendaraan.
slide5

Kemiringan melintang bahu lebih besar dari kemiringan melintang jalur perkerasan jalan. Kemiringan melintang bahu dapat bervaariasi sampai dengan 6%, tergantung dari jenis permukaan bahu, intensitas hujan, dan kemungkinan penggunaan bahu jalan.

slide6

Pada tikungan yang tajam,kemiringan melintang jalur perkerasan juga ditentukan dari kebutuhan akan keseimbangan gaya akibat gaya sentrifugal yang bekerja.

Besar dan kemiringan melintang bahu haarus juga disesuaikan demi keamanan pemakai jalan dan fungsi drainase itu sendiri.Perubahan kelandaian antara kemiringan melintang perkerasan jalan dan bahu (roll over) maksimum 8%.

trotoar jalur pejalan kaki side walk
TROTOAR (Jalur Pejalan Kaki / Side Walk)
  • Trotoar adalah jalur yang terletak berdampingan dengan jalur lalu lintas yang khusus dipergunakan untuk pejalan kaki (pedestrian).Untuk keamanan pejalan kaki maka trotoar ini harus dibuat terpisah dai jalur lalu lintas oleh struktur fisisk berupa Kereb.
  • Perlu atau tidaknya trotoar disediakan sangat tergantung dari volume pedestrian dan volume lalu lintas pemakai jalan tersebut.
slide8

Lebar trotoar :

Lebar trotoar yang dibutuhkan ditentukan oleh volume pejalan kaki yang diinginkan, dan fungsi jalan. Untuk itu lebar 1,5 – 3,0 m

median
MEDIAN
  • Pada arus lalu lintas yang tinggi seringkali dibutuhkan median guna memisahkan arus lalu lintas yang berlawanan arah.Jadi median adalah jalur yang terletak ditengah jalan untuk membagi jalan dalam masinh – masing arah.
  • Secara garis besar median berfungsi sebagai:
  • Menyediakan daerah netral yang cukup lebar dimana pengemudi masih dapat mengontrol kendaraannya pada saat-saat darurat.
slide10

Menyediakan jarak yang cukup untuk membatasi / mengurangi kesilauan terhadap lampu besar dari kendaraan yang berlawanan arah.

Menambah rasa kelegahan, kenyamanan dan keindahan bagi setiap pengemudi.

mengamankan kebebasan samping dari masing-masing arah arus lalu-lintas.

slide12

Untuk memenuhi keperluan-kperluan tersebut diatas, maka median serta batas-batasnya harus nyata oleh setiap mata pengemudi baik pada siang hari maupun pada malam hari serta segala cuaca dan keadaan

  • .Lebar median berfariasi antara 1,0-12 meter.
slide13

Median dengan lebar sampai 5 meter sebaiknya ditinggikan dengan kereb atau dilengkapi dengan pembatas agar tidak dilanggar kendaraan.

Semakin lebar median semakin baik bagi lalu lintas tetapi semakin mahal biaya yang dibutuhkan.Jadi biaya yang tersedia dan fungsi jalan sangat menentukan lebar yang dipergunakan.

jalur t epian m edian
Jalur Tepian Median

Disamping median terdapatapa yang dinamakanjalurtepian median, yaitujalur yang terletakberdampingandengan median (padaketinggian yang samadenganperkerasan). Jalurtepian median iniberfungsiuntukmengamankankebebasansampingdariarualalulintas.

slide15

Lebar jalur tepian median dapat bervariasi antara 0.25 – 0,75 meter dan dibatasi dengan marka berupa garis putih menerus.
