  1. AT&T 어셈블리어 II 2008. 06. 08. 한승후

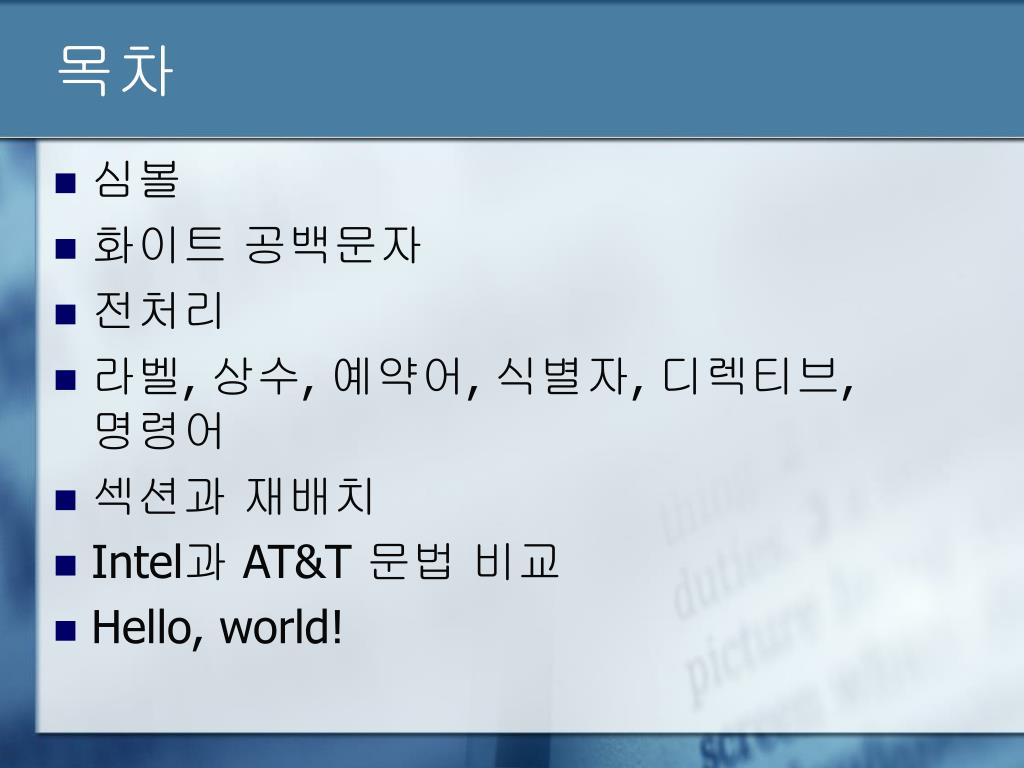

  2. 목차 • 심볼 • 화이트 공백문자 • 전처리 • 라벨, 상수, 예약어, 식별자, 디렉티브, 명령어 • 섹션과 재배치 • Intel과 AT&T 문법 비교 • Hello, world!

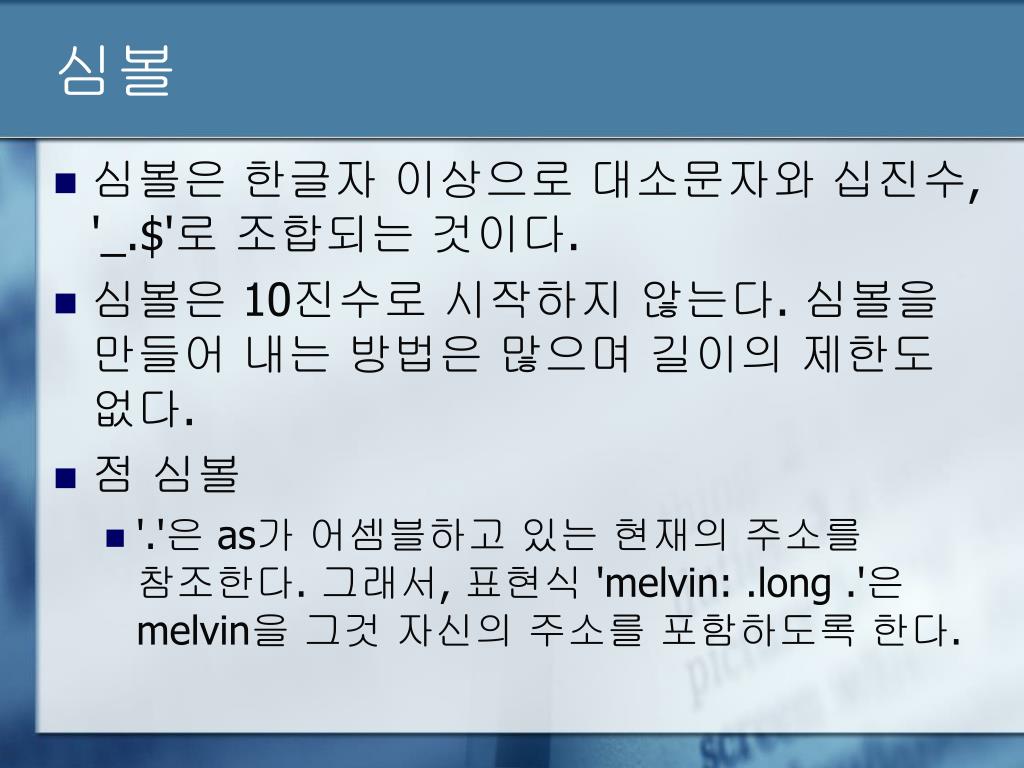

  3. 심볼 • 심볼은 한글자 이상으로 대소문자와 십진수, '_.$'로 조합되는 것이다. • 심볼은 10진수로 시작하지 않는다. 심볼을 만들어 내는 방법은 많으며 길이의 제한도 없다. • 점 심볼 • '.'은 as가 어셈블하고 있는 현재의 주소를 참조한다. 그래서, 표현식 'melvin: .long .'은 melvin을 그것 자신의 주소를 포함하도록 한다.

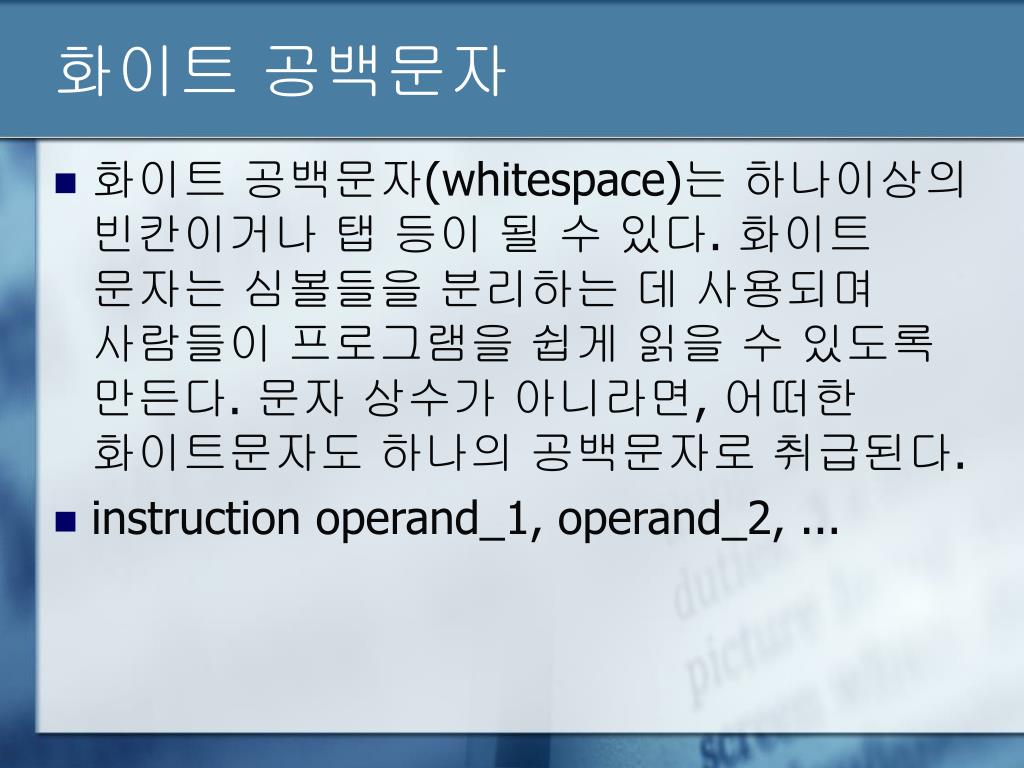

  4. 화이트 공백문자 • 화이트 공백문자(whitespace)는 하나이상의 빈칸이거나 탭 등이 될 수 있다. 화이트 문자는 심볼들을 분리하는 데 사용되며 사람들이 프로그램을 쉽게 읽을 수 있도록 만든다. 문자 상수가 아니라면, 어떠한 화이트문자도 하나의 공백문자로 취급된다. • instruction operand_1, operand_2, ...

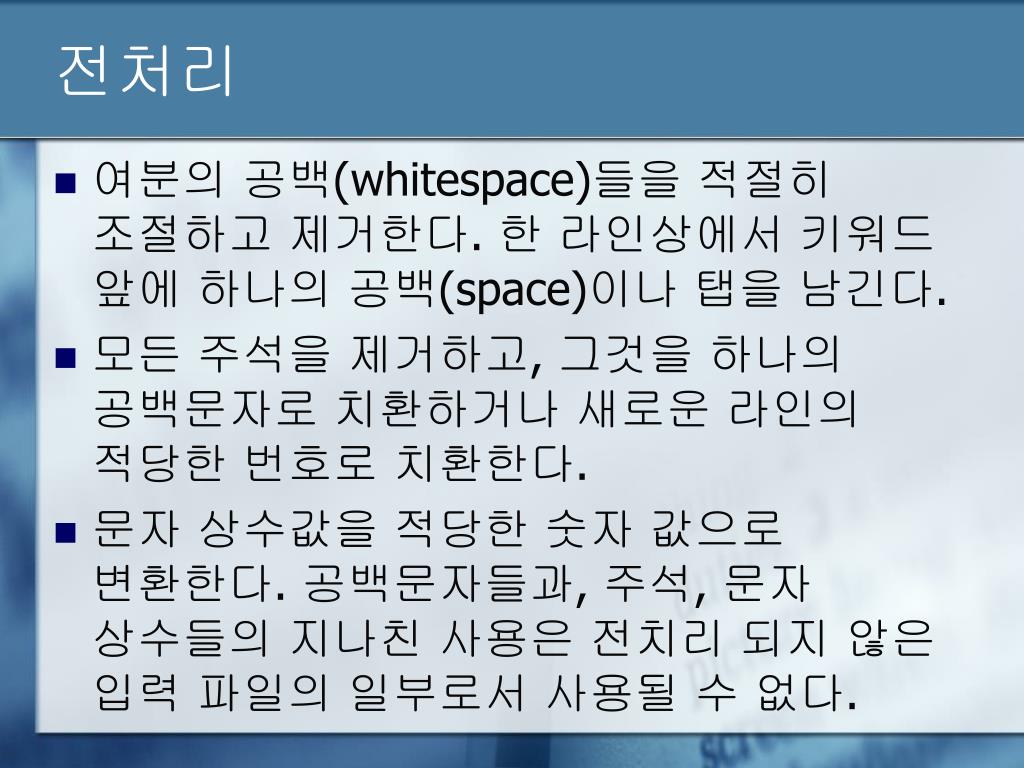

  5. 전처리 • 여분의 공백(whitespace)들을 적절히 조절하고 제거한다. 한 라인상에서 키워드 앞에 하나의 공백(space)이나 탭을 남긴다. • 모든 주석을 제거하고, 그것을 하나의 공백문자로 치환하거나 새로운 라인의 적당한 번호로 치환한다. • 문자 상수값을 적당한 숫자 값으로 변환한다. 공백문자들과, 주석, 문자 상수들의 지나친 사용은 전치리 되지 않은 입력 파일의 일부로서 사용될 수 없다.

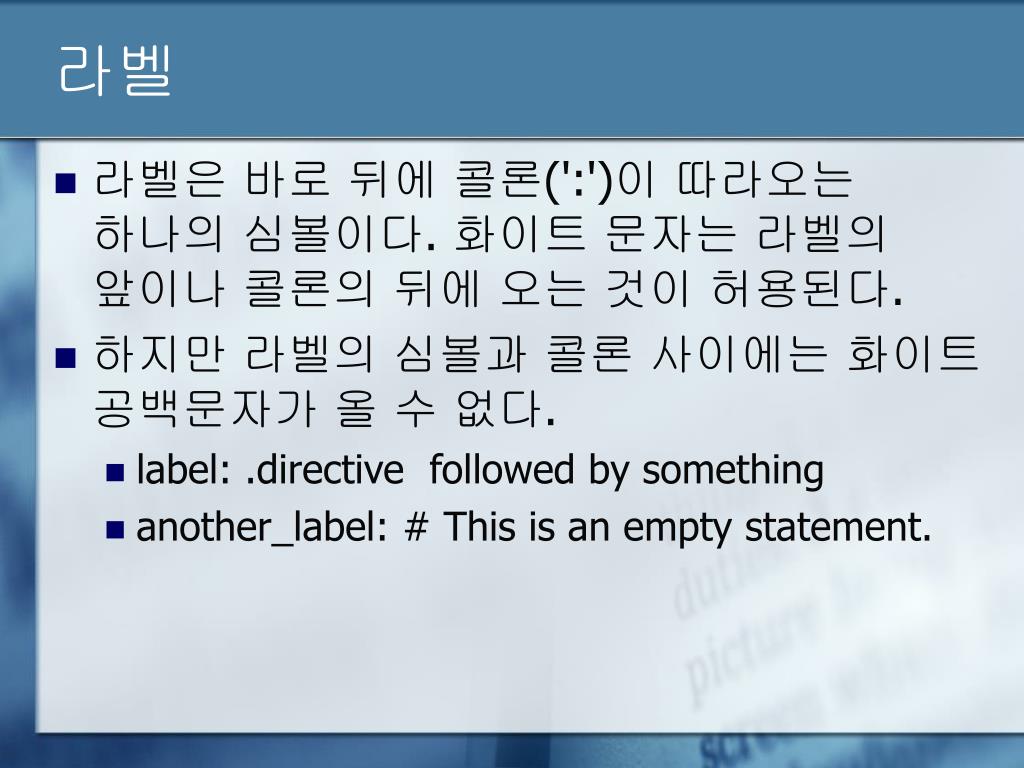

  6. 라벨 • 라벨은 바로 뒤에 콜론(':')이 따라오는 하나의 심볼이다. 화이트 문자는 라벨의 앞이나 콜론의 뒤에 오는 것이 허용된다. • 하지만 라벨의 심볼과 콜론 사이에는 화이트 공백문자가 올 수 없다. • label: .directive  followed by something • another_label: # This is an empty statement.

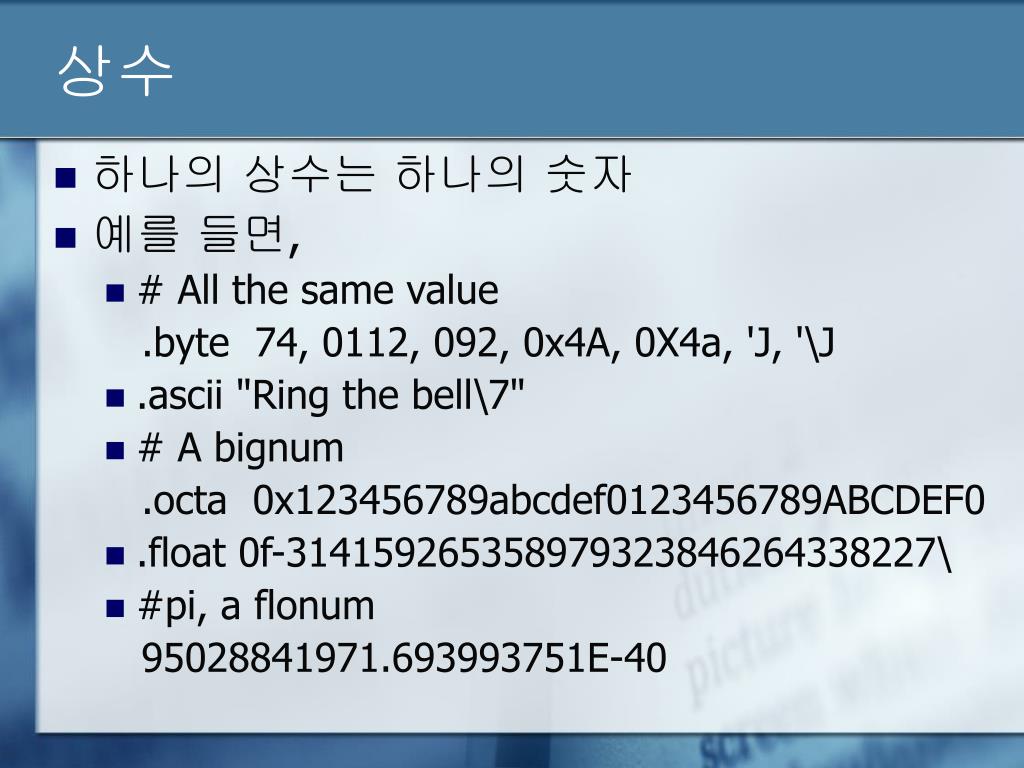

  7. 상수 • 하나의 상수는 하나의 숫자 • 예를 들면, • # All the same value .byte  74, 0112, 092, 0x4A, 0X4a, 'J, '\J • .ascii "Ring the bell\7"  • # A bignum .octa  0x123456789abcdef0123456789ABCDEF0 • .float 0f-314159265358979323846264338227\ • #pi, a flonum 95028841971.693993751E-40

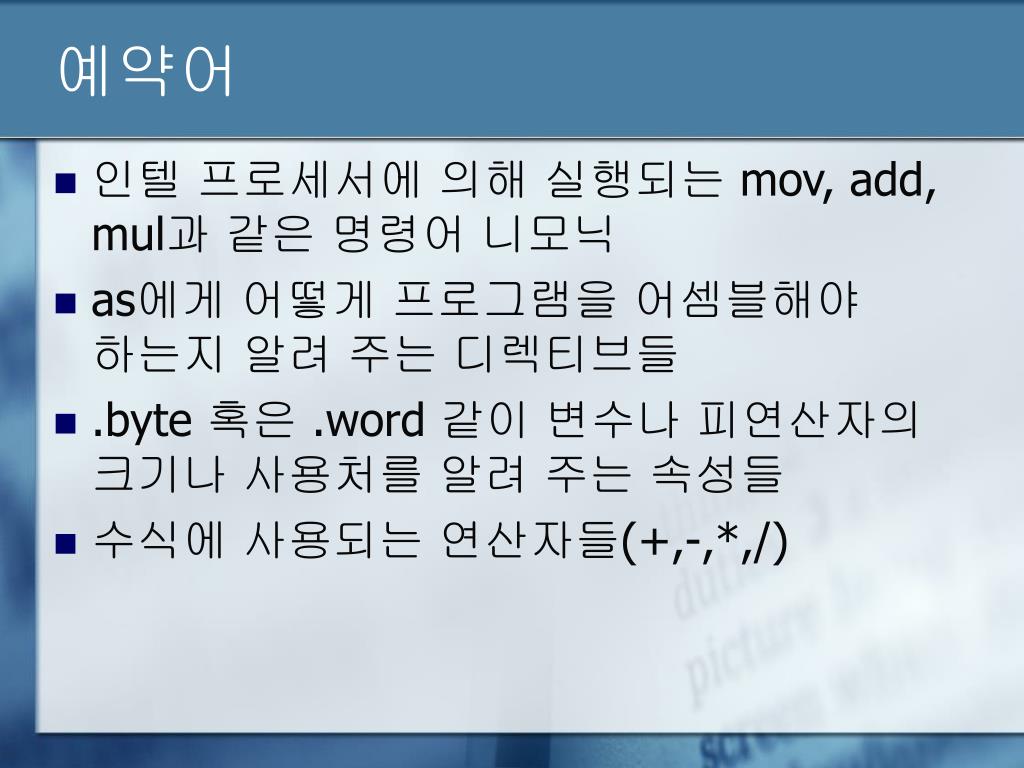

  8. 예약어 • 인텔 프로세서에 의해 실행되는 mov, add, mul과 같은 명령어 니모닉 • as에게 어떻게 프로그램을 어셈블해야 하는지 알려 주는 디렉티브들 • .byte 혹은 .word 같이 변수나 피연산자의 크기나 사용처를 알려 주는 속성들 • 수식에 사용되는 연산자들(+,-,*,/)

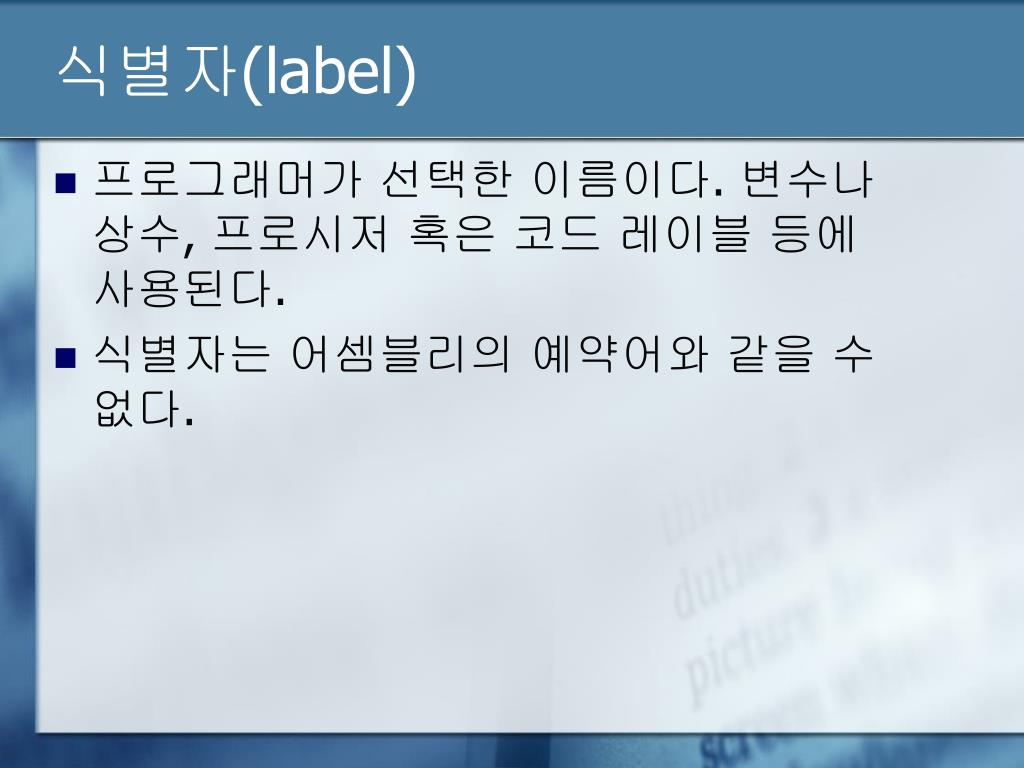

  9. 식별자(label) • 프로그래머가 선택한 이름이다. 변수나 상수, 프로시저 혹은 코드 레이블 등에 사용된다. • 식별자는 어셈블리의 예약어와 같을 수 없다.

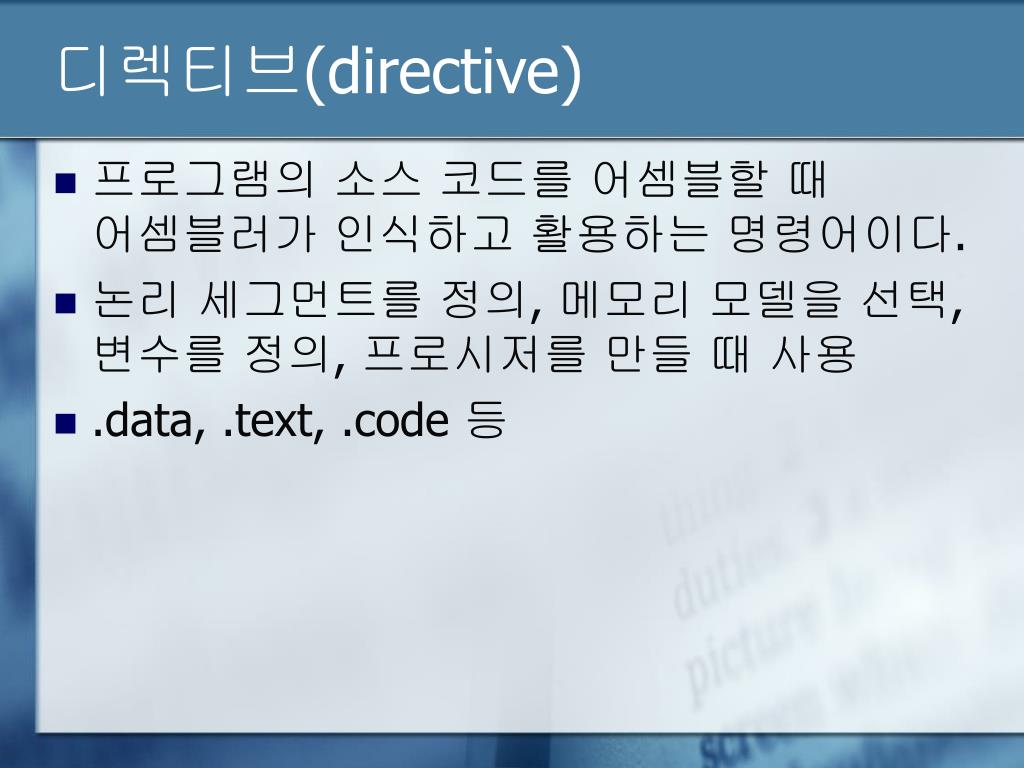

  10. 디렉티브(directive) • 프로그램의 소스 코드를 어셈블할 때 어셈블러가 인식하고 활용하는 명령어이다. • 논리 세그먼트를 정의, 메모리 모델을 선택, 변수를 정의, 프로시저를 만들 때 사용 • .data, .text, .code 등

  11. 명령어(instruction) • 프로그램이 메모리에 탑재되어 실행될 때 프로세서에 의하여 실행되는 문장 • 명령어는 기본적으로 4개의 부분으로 구성된다. 1. 레이블(선택사항) - 명령어 혹은 데이터의 위치를 표시하는 하나의 식별자이다. 소스 프로그램을 스캔할 때 어셈블러는 각 프로그램 문장에 숫자 주소를 할당한다. • 코드 레이블 : 프로그램의 코드 영역(명령어가 있는 영역)에서 레이블은 콜론(;)으로 끝난다. 일한 문에서 레이블은 점프나 루프 명령어에 사용된다. • target: move ax, bx • 데이터 레이블 : 만약 레이블이 프로그램의 데이터 영역(변수가 정의된 영역)에서 사용될 경우 콜론으로 끝날 수 없다. • first BYTE 1 2. 명 령 니모닉(필수) - 명령어에 의하여 수행되는 동작을 식별하기 위한 짧은 단어이다. mov, add, sub, mul, jmp, call 등과 같은 이름을 갖는지를 설명한다. 3. 피연산자들(보통 필수) 4. 주석(선택사항)

  12. 섹션과 재배치 • 섹션은 빈틈이 없는 어드레스들의 범위이다. • 섹션 안에 있는 모든 데이터들은 같은 어떤 특별한 목적으로 취급된다. • 링커 ld는 많은 목적 파일 (프로그램의 일부분인)을 읽어들여서 그것들을 결합하여 실행가능한 프로그램 형식을 구성한다. as가 목적 파일을 만들어낼 때 그 부분적인 프로그램은 어드레스 0에서 시작하는 것으로 가정된다. ld 는 마지막 어드레스를 그 부분적인 프로그램으로 할당하는 데, 그래서 다른 부분적인 프로그램들이 겹쳐지지 않는다. 이것은 실지로 하나의 간략화이다. • ld 는 프로그램의 블록 바이트를 이들의 실행시간 주소로 옮긴다. 이러한 블록들은 이들의 실행시간 주소로 바뀐다. 이들 블록들의 길이는 변하지 않는다. 이러한 블록을 섹션(section)이라고 부른다. • 실행시 주소를 섹션에 할당하는 것을 "재배치(relocation)"라 부른다. 'relocation'은 목적 파일의 주소의 기록을 조절하는 테스크를 포함 하는데, 그래서 그들은 고유의 실행 시간 주소로 참조된다. • .text, .code, .data, .bss 등

  13. Intel/AT&T 문법 비교 - 1 • immediate value, $ • AT&T에서 즉시적인 피연산자 앞에는 '$'이 붙는다. 인텔에서의 즉시적인 피연산자에는 제한이 없다 • Intel: 'push 4‘ • AT&T:'pushl $4'

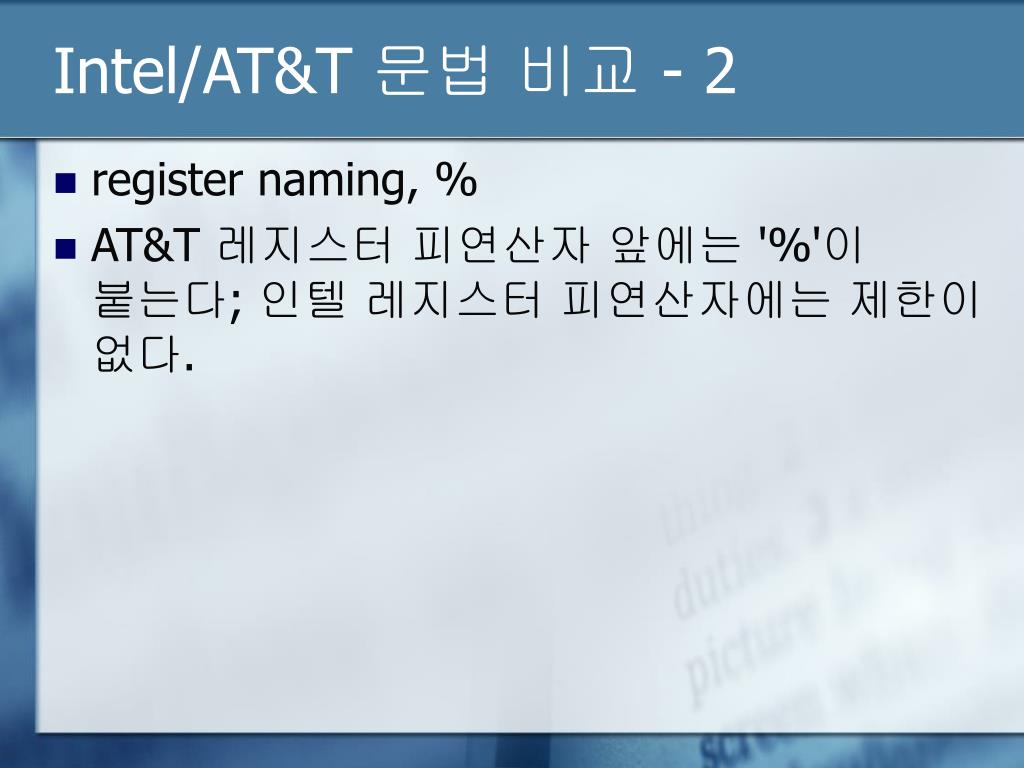

  14. Intel/AT&T 문법 비교 - 2 • register naming, % • AT&T 레지스터 피연산자 앞에는 '%'이 붙는다; 인텔 레지스터 피연산자에는 제한이 없다.

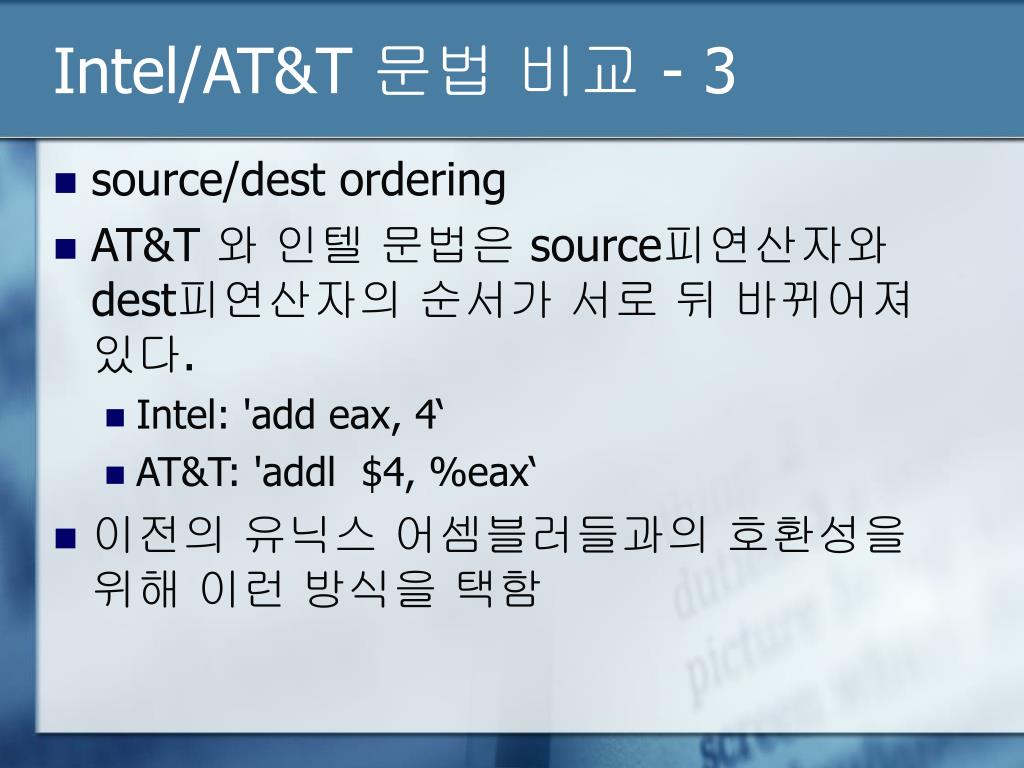

  15. Intel/AT&T 문법 비교 - 3 • source/dest ordering • AT&T 와 인텔 문법은 source피연산자와 dest피연산자의 순서가 서로 뒤 바뀌어져 있다. • Intel: 'add eax, 4‘ • AT&T: 'addl $4, %eax‘ • 이전의 유닉스 어셈블러들과의 호환성을 위해 이런 방식을 택함

  16. Intel/AT&T 문법 비교 - 4 • operator size specification • AT&T 문법에서 메모리 피연산자의 크기는 작동자 이름의 마지막 글자로 검사된다. 작동자에는 'b', 'w', 'l'의 접미사가 붙는다. 이것은 각각 byte (8-bit), 워드(16-bit), long (32-bit)메모리 참조를 의미한다. 인텔 문법에서는 이러한 것들을 메모리 피연산자 앞에 'byte ptr', 'word ptr' 과 같은 접두사를 붙임으로써 (작동자(opcode)에 붙는 것이 아닌) 해결한다. 그래서 • Intel: 'mov al, byte ptr FOO‘ • AT&T'movb FOO, %al'

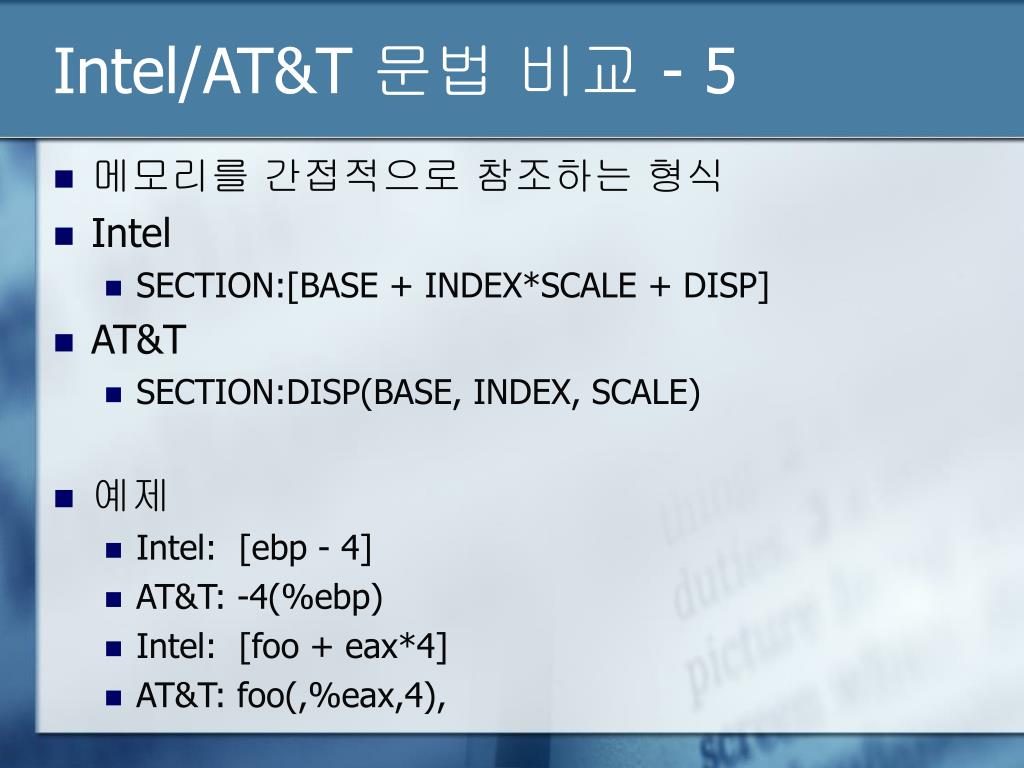

  17. Intel/AT&T 문법 비교 - 5 • 메모리를 간접적으로 참조하는 형식 • Intel • SECTION:[BASE + INDEX*SCALE + DISP] • AT&T • SECTION:DISP(BASE, INDEX, SCALE) • 예제 • Intel:  [ebp - 4] • AT&T: -4(%ebp) • Intel: [foo + eax*4] • AT&T: foo(,%eax,4),

  18. Intel/AT&T 문법 비교 - 6 • far jump와 call • AT&T: lcall/ljmp $SECTION, $OFFSET • Intel: call/jmp far SECTION:OFFSET • far return 명령 • Intel: ret far STACK-ADJUST • AT&T: lret $STACK-ADJUST‘

  19. Intel/AT&T 문법 비교 - 7 • AT&T 어셈블러는 다중 섹션 프로그램을 위한 지원을 하지 않는다. 유닉스 스타일의 시스템들은 모든 프로그램들이 싱글 섹션이라고 생각한다.

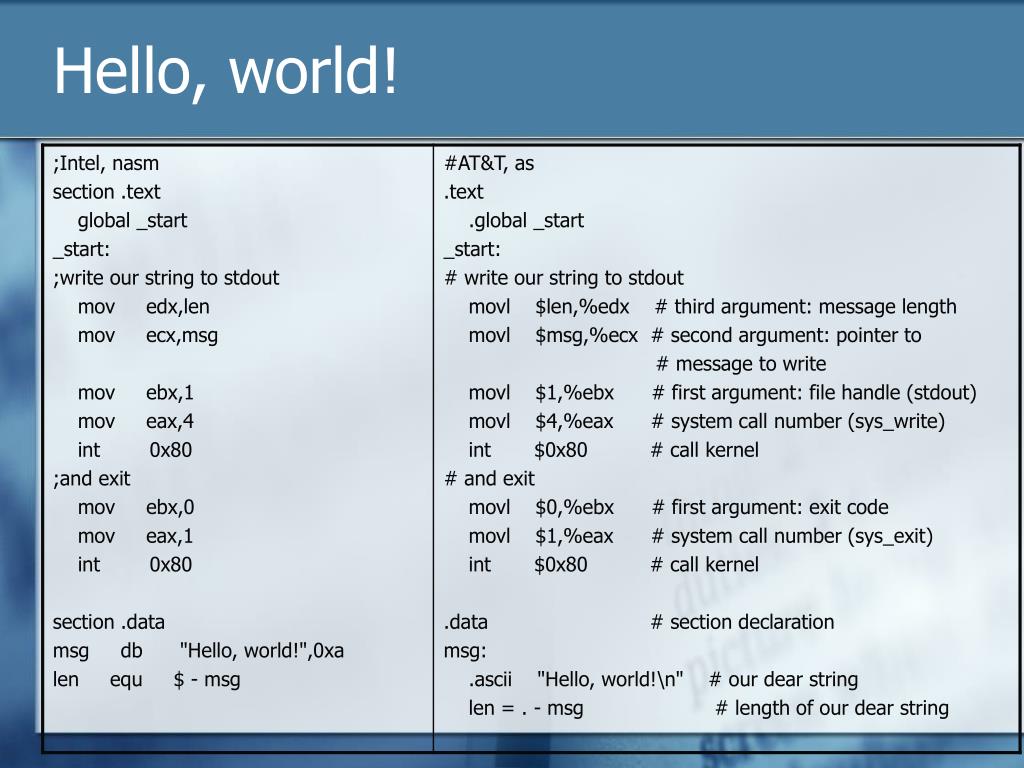

  20. Hello, world!

  21. Q & A
