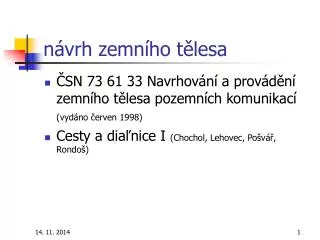

  1. návrh zemního tělesa • ČSN 73 61 33 Navrhování a provádění zemního tělesa pozemních komunikací (vydáno červen 1998) • Cesty a diaľnice I (Chochol, Lehovec, Pošvář, Rondoš)

  2. tvary zemního tělesa • násyp • výkop (zářez) • odřez • nulový profil podle polohy nivelety a kóty terénu v daném profilu a podle sklonu terénu optimálně mírný násyp

  3. sklony svahů násyp: odstupňované sklony 1:2 do 3,0m 1:1,75 do 6,0 m 1:1,5 do 10,0 m • dle geotechnického posouzení • v jednoduchých podmínkách lze použít základní hodnoty dle ČSN 736133 a ČSN 736101 přednost má geotechnický posudek zářez: základní hodnota 1:2 pro hloubku 2,0 až 6,0 m 1:1,75

  4. vhodnost zeminy dle čl. 3.1 min. obj. hmotnost 1500 kg.m-3 mez tekutosti > 60% (vhodná zrnitost aj.) násypy • využití vytěžené zeminy z výkopů • podmíněno geotech. vlastnostmi • posouzení • vytváří se násypové svahy, zemní pláň (sypaná a zhutněná) posouzení: vlastního tělesa podloží násypu (sedání podloží)

  5. zářezy • vytváří se výkopový svah, zemní pláň (rostlá), odvodňovací zařízení (příkopy, trativody) • zákl. sklon 1:2 do hloubky až 6,0 m posouzení stabilita – usmyknutí po válcové ploše

  6. návrh zemního tělesa – čl. 5 • čl. 5.2.3 - nenáročná stavba zemního tělesa do 3,0 m hl. nebo výš. a terén do 10% • čl. 5.2.4 ostatní náročná • dále i pod 3,0 m, pokud je ohrožena stabilita přilehlého území a pokud dochází k velkým deformacím a pokud se buduje vyztužené zemní těleso

  7. návrh zemního tělesa – čl. 5 OPATŘENÍ (pro stabilitu): snížení h.p.v. zajištění paty svahu (stěna, piloty, zatěžovací násyp, ..) kotvení svahu a jiné zajištění • OPATŘENÍ (proti erozi a vymílání • a proti porušení vztlakem): • - výběr vhodných zemin (málo soudržné • a nesoudržné, žádné disperzní jíly) • - filtr proti vyplavování částic (zemina o vhodné zrnitosti) • zlepšení zemin • odvodňovací vrty (snížení hydraulického tlaku) • čl. 5.4 mezní stavy: - ztráta celkové stability- porušení vnitřní erozí nebo vymíláním- porušení vztlakem- velké deformace • OPATŘENÍ (proti neúměrným deformacím) • menší rozměry tělesa • zlepšení vlastností zeminy a podloží • kotvení, žebra, …

  8. návrh přijetím vzorových řešení čl. 5.7 • ve fázi zpracování studie a dokumentace pro územní rozhodnutí • ve vyšších fázích projektování do 6 m v jednoduchých geotech. poměrech

  9. stupňované násypy (vz. řeš.) • 1:2 do 2,0 m • 1:1,75 - 2,0 m až 6,0 m • 1:1,5 – 6,0 m až 10,0 m

  10. 7.1.1.1 násyp • prostý (z jednoho druhu materiálu) • vrstevnatý • vyztužený (geotextilie, geomříže, … zachycení tahových napětí) • vylehčené násypy

  11. sklon zářezu • do 2,0 m jednotně ne strměji než 1:2 • do 6,0 m jednotně ne strměji než 1:75 • hlubší než 6,0 m na základě výpočtu!

  12. podloží • u násypů >6,0 m nutno stanovit časový průběh sedání podloží – min. 70% do dokončení stavby • 6.2.1 při sklonu terénu >10% svahové stupně

  13. 6.2.2.1 neúnosné podloží • výměna neúnosné zeminy • roznášecí písčitoštěrkové polštáře • odvedení vody • zlepšení zemin pojivy • výztuž podloží geosyntetickými prvky • dynamická konsolidace • štěrkové piloty • postupná výstavba s monitorováním

  14. zásady budování násypů • 7.1.3.2 po celou dobu chránit před účinky srážkových vod – p=min.3% • 7.1.3.8.1 ne ze zmrzlé zeminy a ne na zmrzlé podloží • ukládat PO VRSTVÁCH • hutnit PO VRSTVÁCH • technolog. pojezdy ne v jedné stopě • …

  15. zpevňování svahů • vegetace - humusování, osetí - hydroosev • drnování • plůtky, hatě (na svahu) • obrovnávka svahu – kamenný zához, rovnanina, dlažba • osázení svahů
