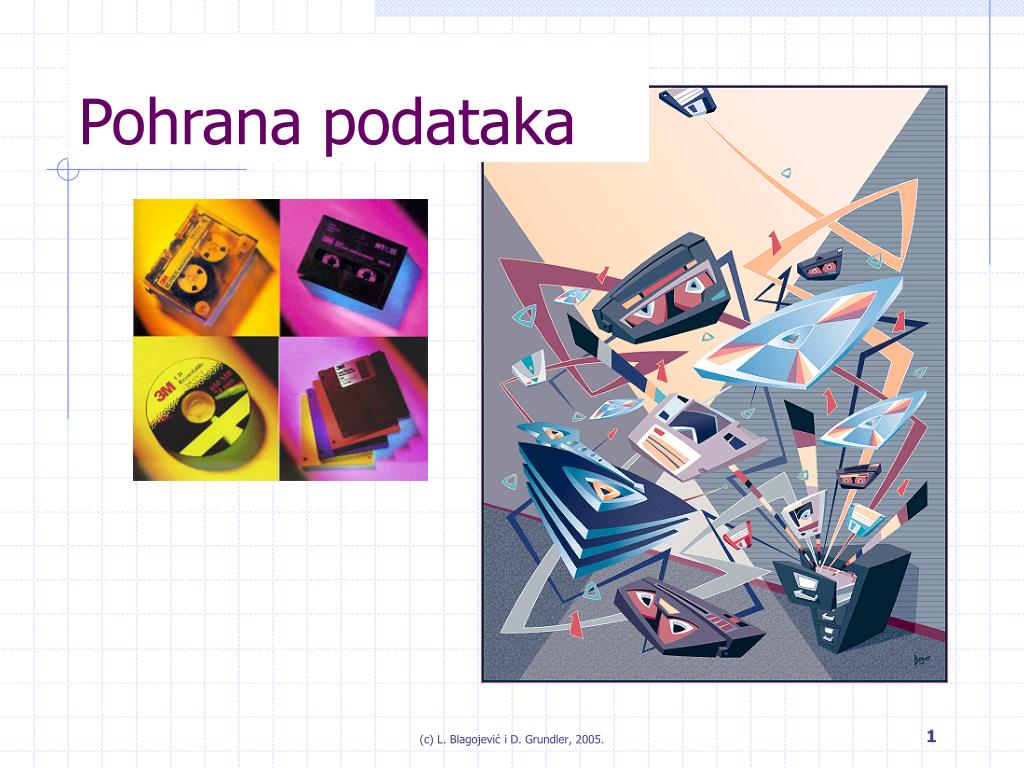

  1. Pohrana podataka (c) L. Blagojević i D. Grundler, 2005.

  2. Backup CD-R CD-ROM Disketa DVD Elektromagnetska indukcija Laser Magnetska kartica Magnetska vrpca Magnetski disk Optički disk Tvrdi disk Ključne riječi (c) L. Blagojević i D. Grundler, 2005.

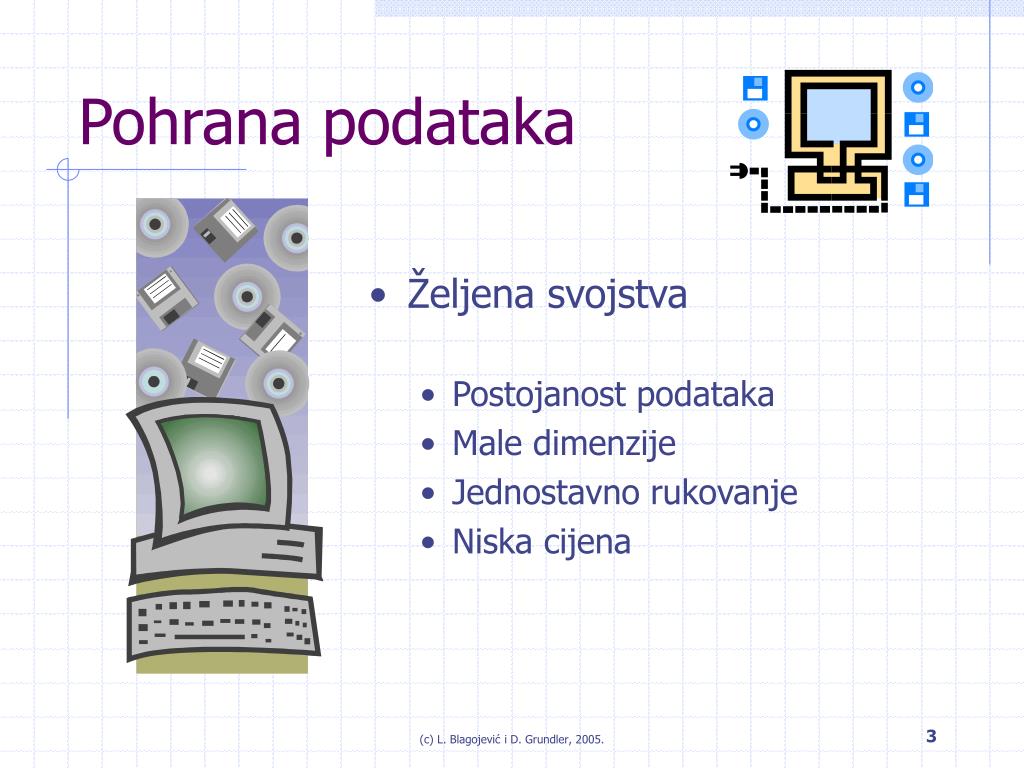

  3. Pohrana podataka • Željena svojstva • Postojanost podataka • Male dimenzije • Jednostavno rukovanje • Niska cijena (c) L. Blagojević i D. Grundler, 2005.

  4. Podjela uređaja za pohranu • Magnetski mediji • Magnetski disk, disketa, tvrdi magnetski disk, magnetska vrpca, magnetska kartica • Optički mediji • Optički disk, CD-ROM, CD-R, CD-RW, DVD (c) L. Blagojević i D. Grundler, 2005.

  5. Magnetska pohrana podataka Mikroskopska snimka magnetskih medija na površini magnetskog diska (c) L. Blagojević i D. Grundler, 2005.

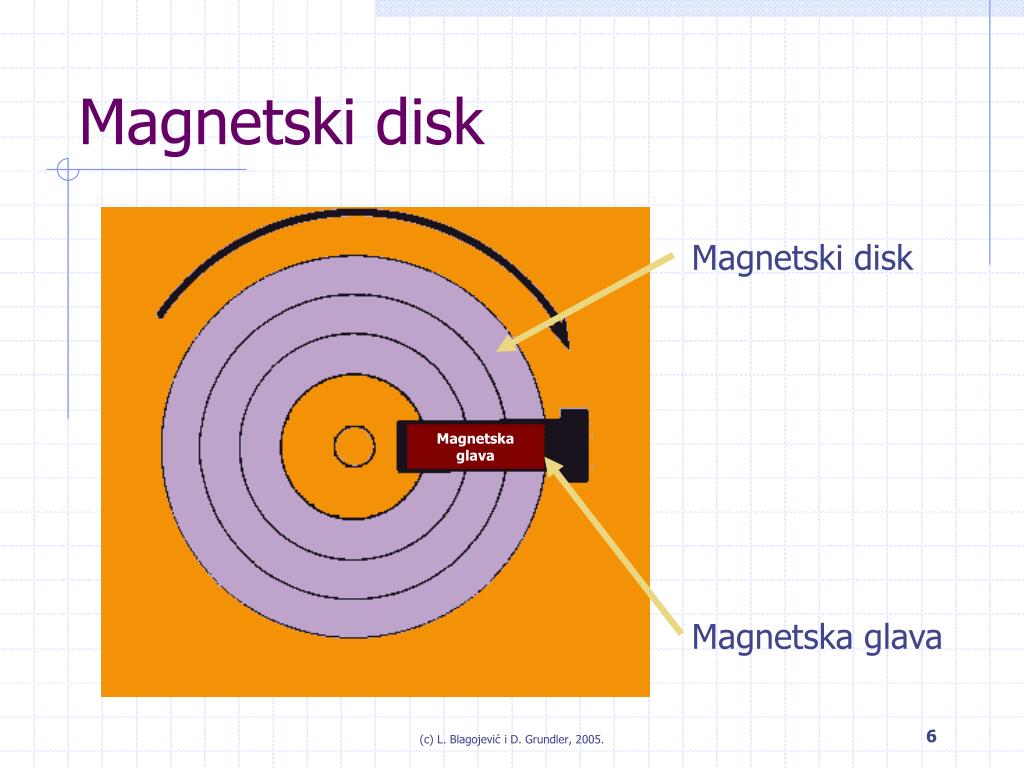

  6. Magnetski disk Magnetski disk Magnetska glava Magnetska glava (c) L. Blagojević i D. Grundler, 2005.

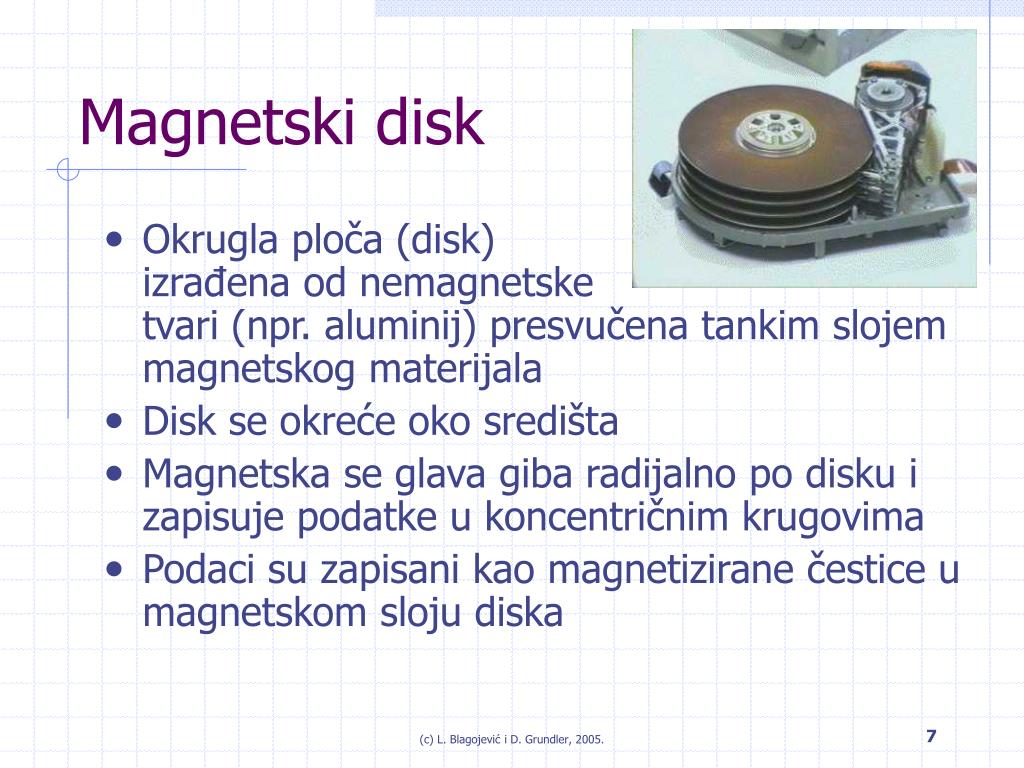

  7. Magnetski disk • Okrugla ploča (disk) izrađena od nemagnetske tvari (npr. aluminij) presvučena tankim slojem magnetskog materijala • Disk se okreće oko središta • Magnetska se glava giba radijalno po disku i zapisuje podatke u koncentričnim krugovima • Podaci su zapisani kao magnetizirane čestice u magnetskom sloju diska (c) L. Blagojević i D. Grundler, 2005.

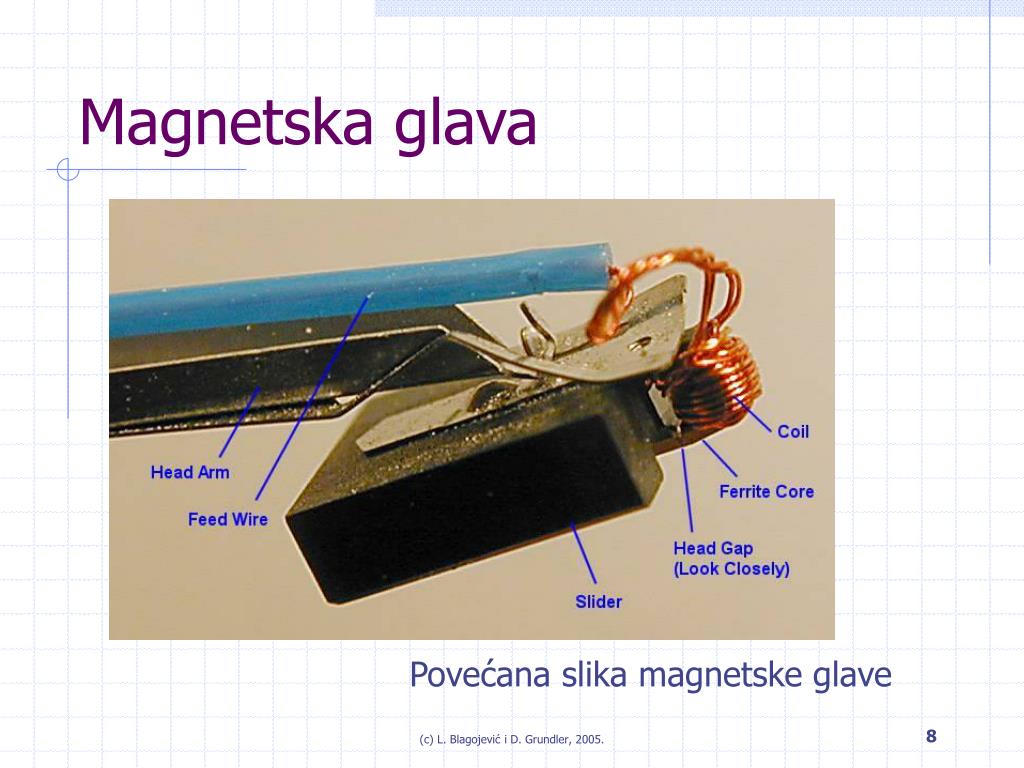

  8. Magnetska glava Povećana slika magnetske glave (c) L. Blagojević i D. Grundler, 2005.

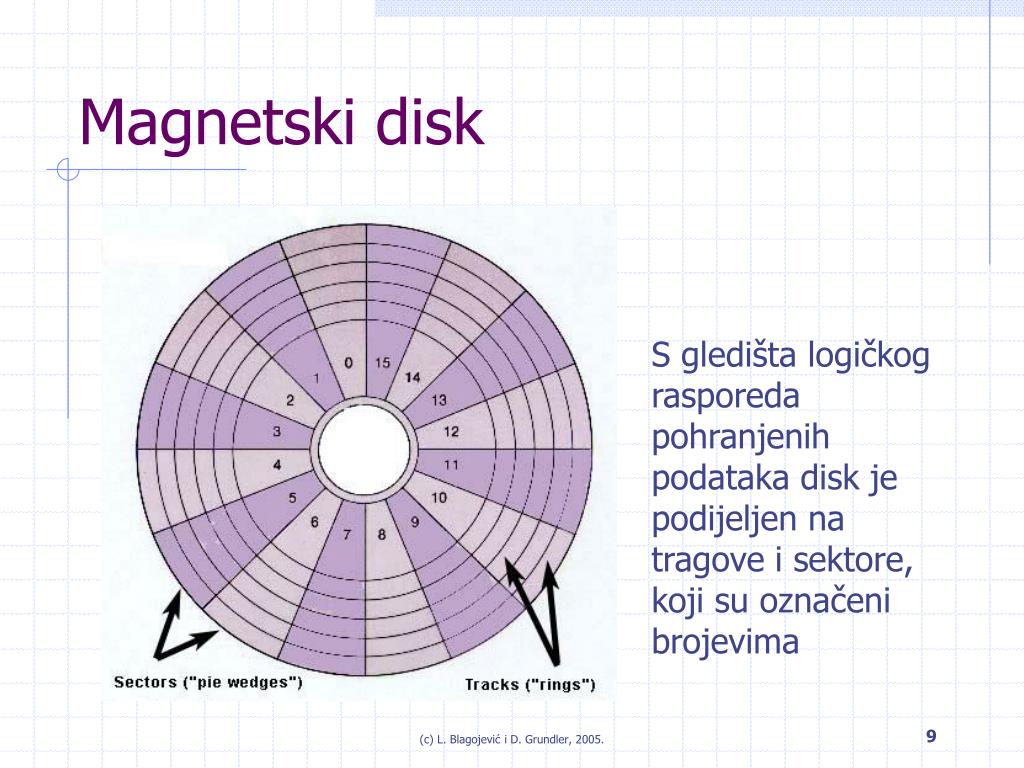

  9. Magnetski disk S gledišta logičkog rasporeda pohranjenih podataka disk je podijeljen na tragove i sektore, koji su označeni brojevima (c) L. Blagojević i D. Grundler, 2005.

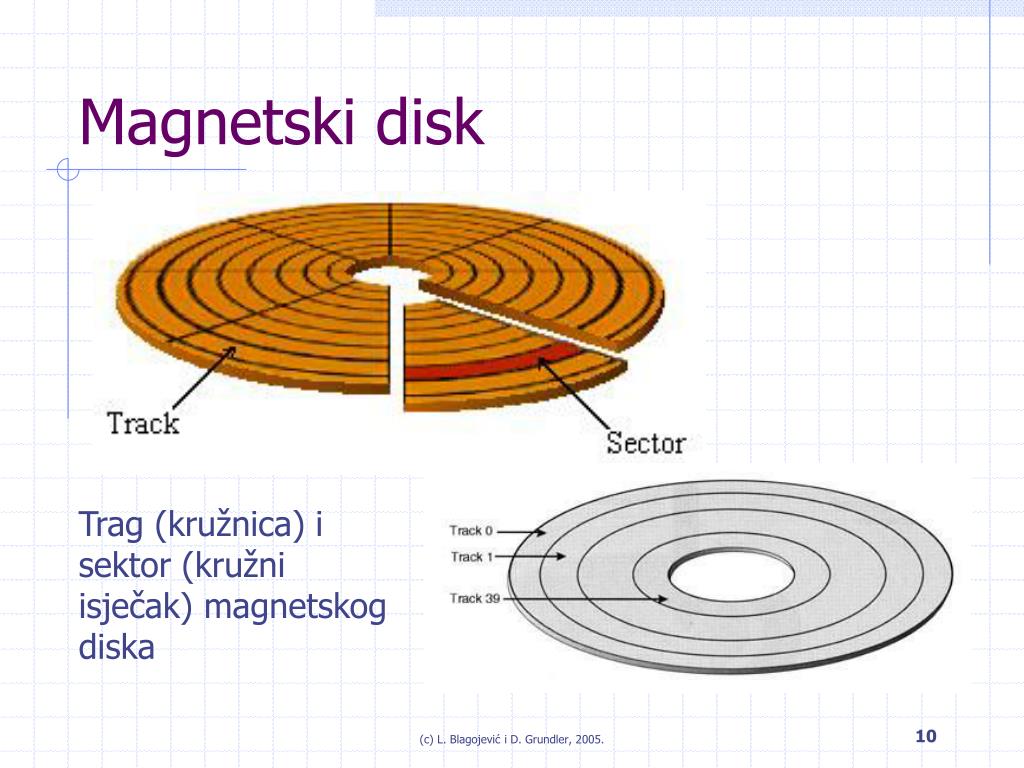

  10. Magnetski disk Trag (kružnica) i sektor (kružni isječak) magnetskog diska (c) L. Blagojević i D. Grundler, 2005.

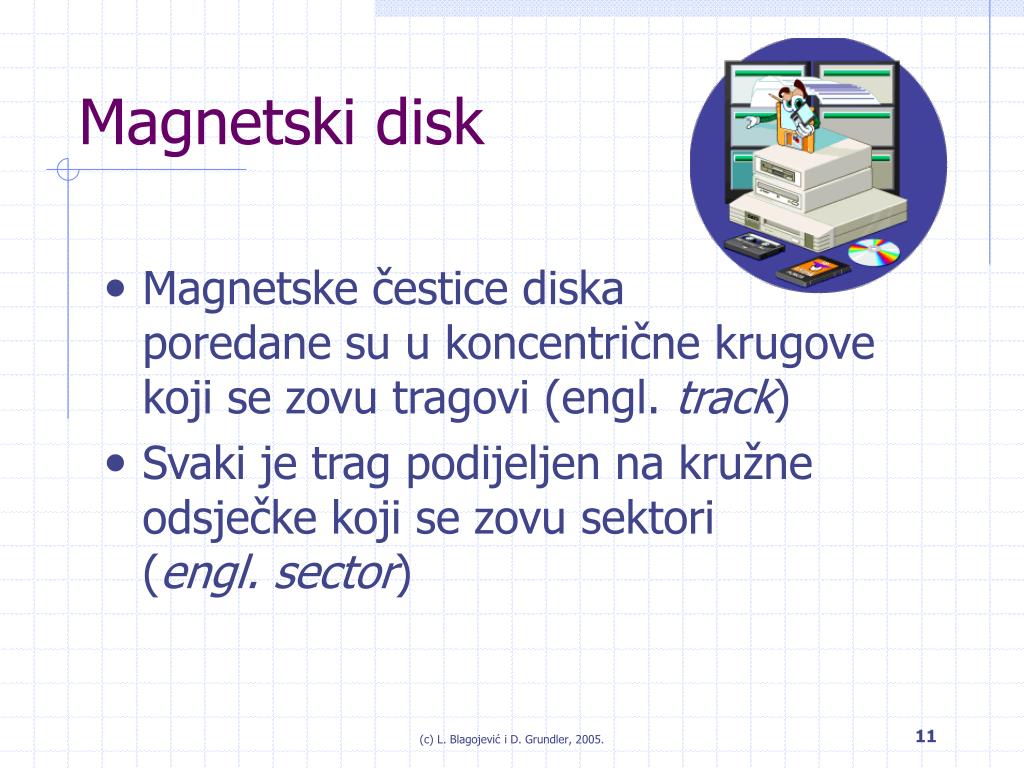

  11. Magnetski disk • Magnetske čestice diska poredane su u koncentrične krugove koji se zovu tragovi (engl. track) • Svaki je trag podijeljen na kružne odsječke koji se zovu sektori(engl. sector) (c) L. Blagojević i D. Grundler, 2005.

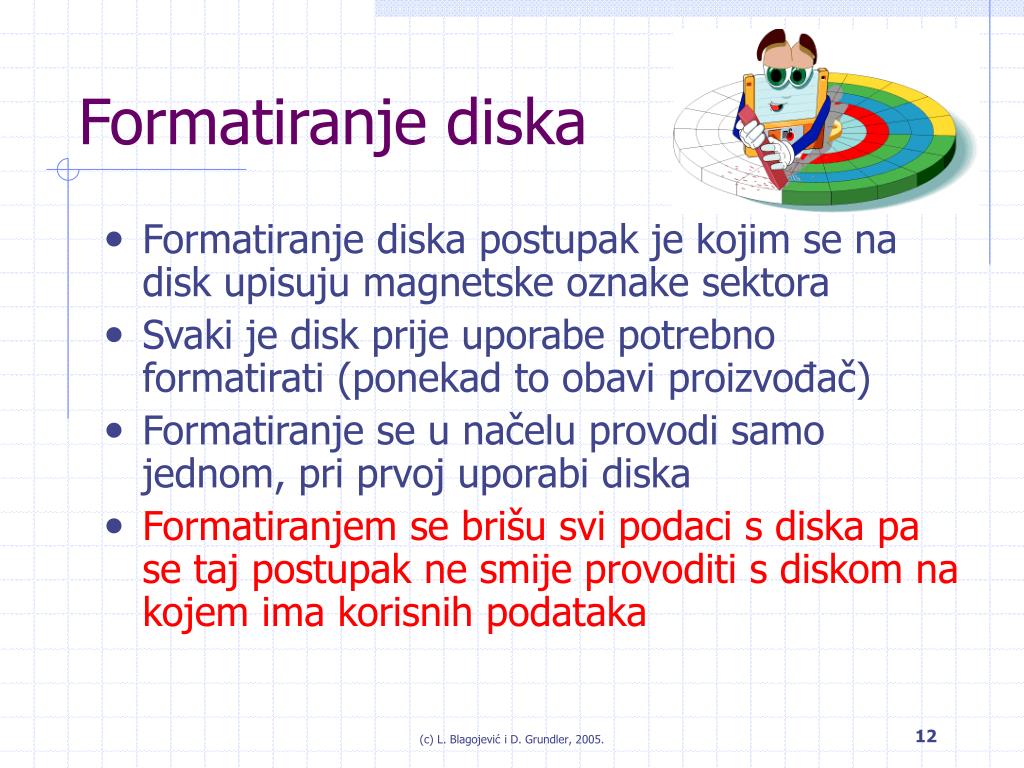

  12. Formatiranje diska • Formatiranje diska postupak je kojim se na disk upisuju magnetske oznake sektora • Svaki je disk prije uporabe potrebno formatirati (ponekad to obavi proizvođač) • Formatiranje se u načelu provodi samo jednom, pri prvoj uporabi diska • Formatiranjem se brišu svi podaci s diska pa se taj postupak ne smije provoditi s diskom na kojem ima korisnih podataka (c) L. Blagojević i D. Grundler, 2005.

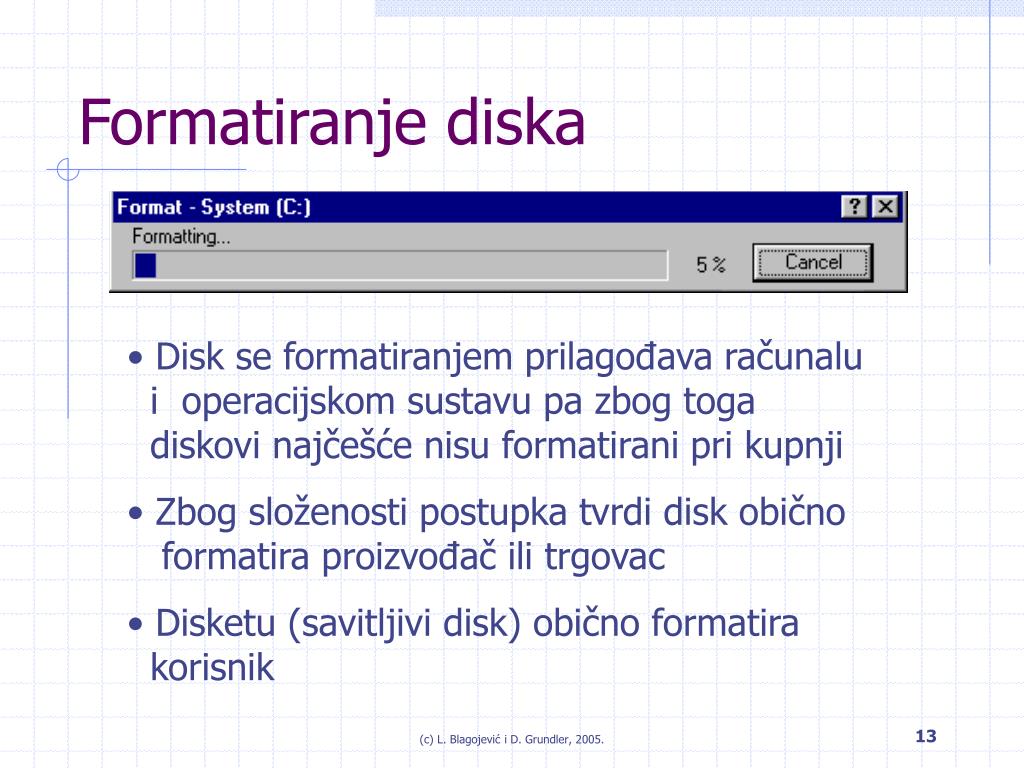

  13. Formatiranje diska • Disk se formatiranjem prilagođava računalu i operacijskom sustavu pa zbog toga diskovi najčešće nisu formatirani pri kupnji • Zbog složenosti postupka tvrdi disk obično formatira proizvođač ili trgovac • Disketu (savitljivi disk) obično formatira korisnik (c) L. Blagojević i D. Grundler, 2005.

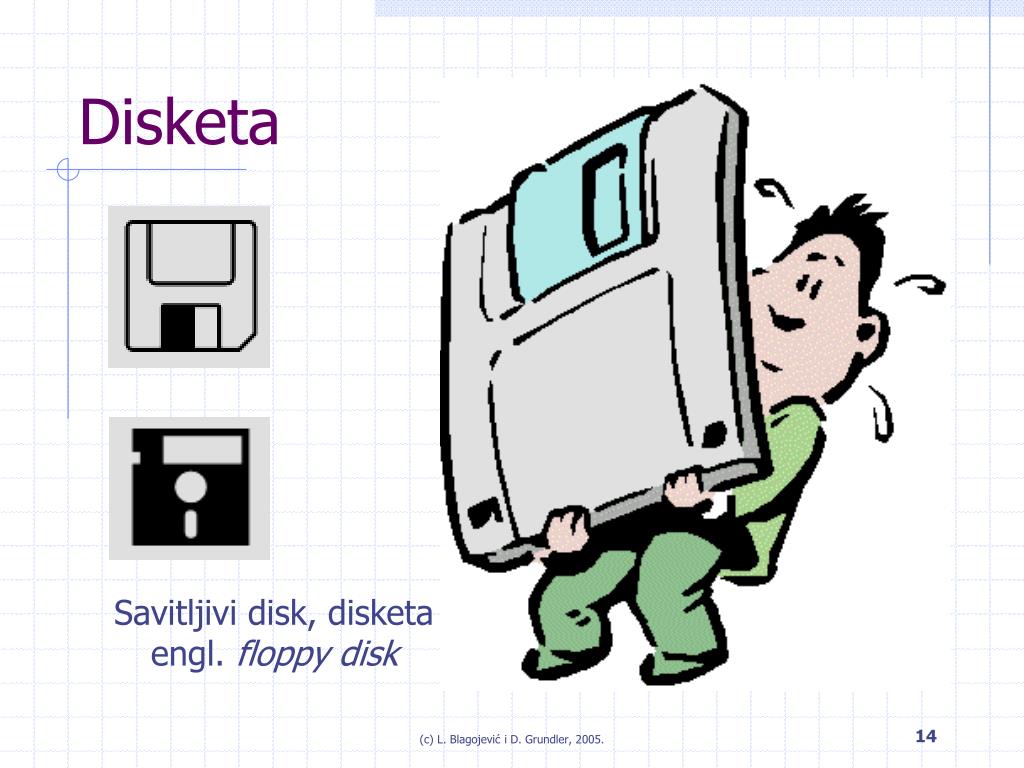

  14. Disketa Savitljivi disk, disketa engl. floppy disk (c) L. Blagojević i D. Grundler, 2005.

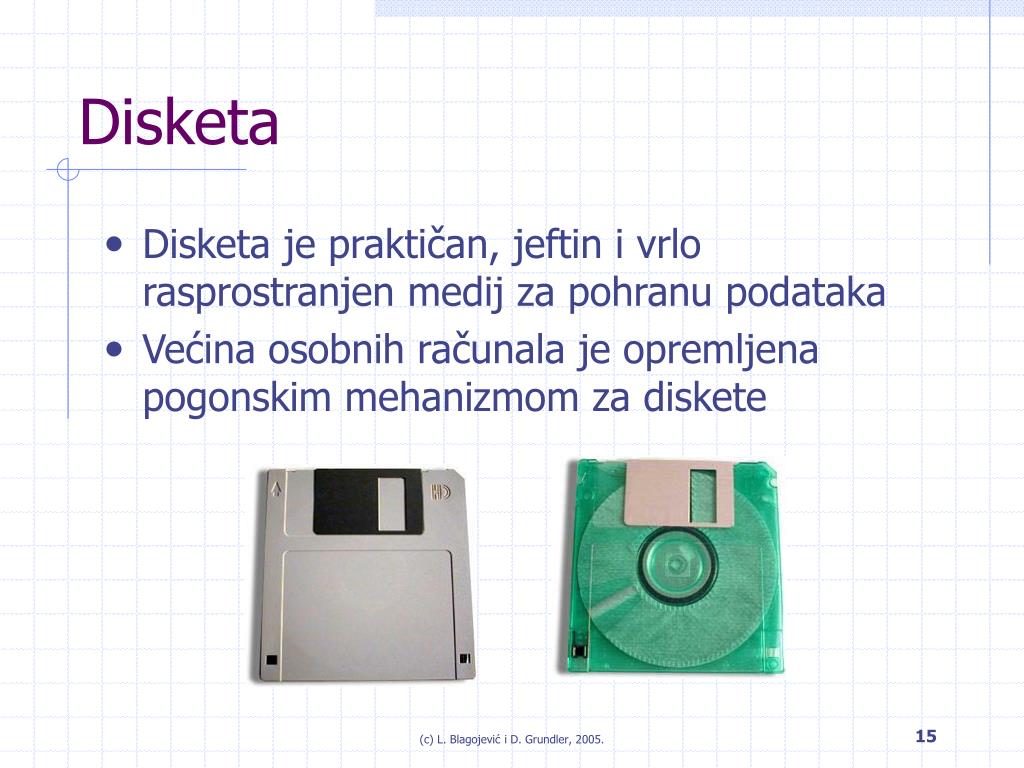

  15. Disketa • Disketa je praktičan, jeftin i vrlo rasprostranjen medij za pohranu podataka • Većina osobnih računala je opremljena pogonskim mehanizmom za diskete (c) L. Blagojević i D. Grundler, 2005.

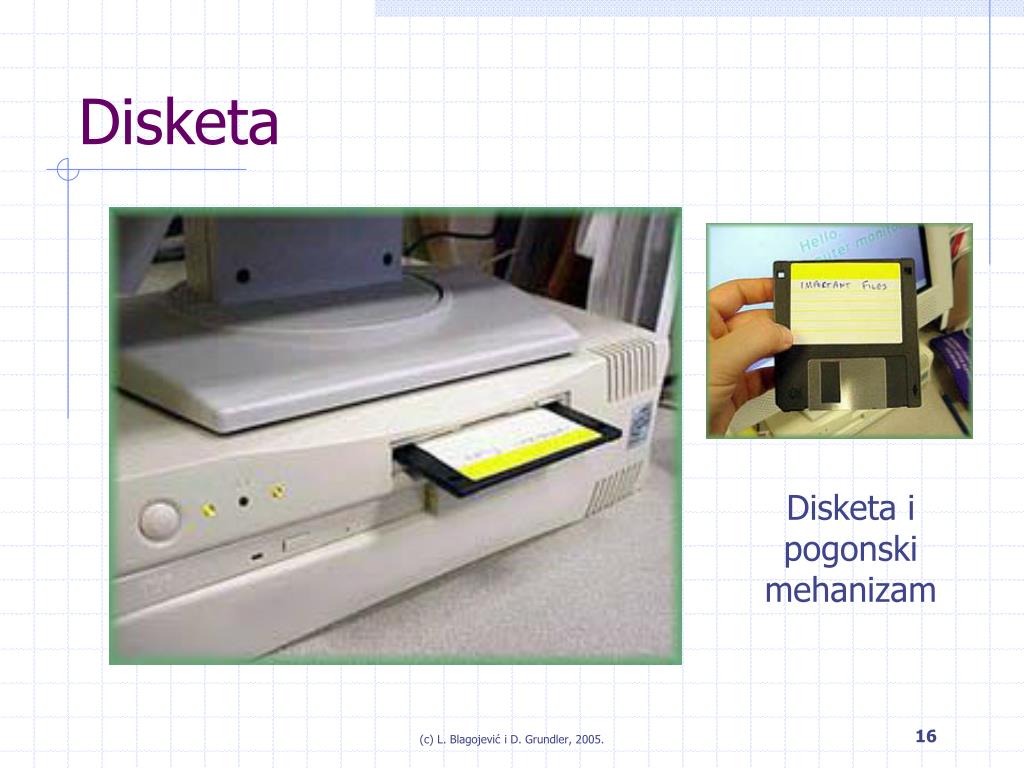

  16. Disketa Disketa i pogonski mehanizam (c) L. Blagojević i D. Grundler, 2005.

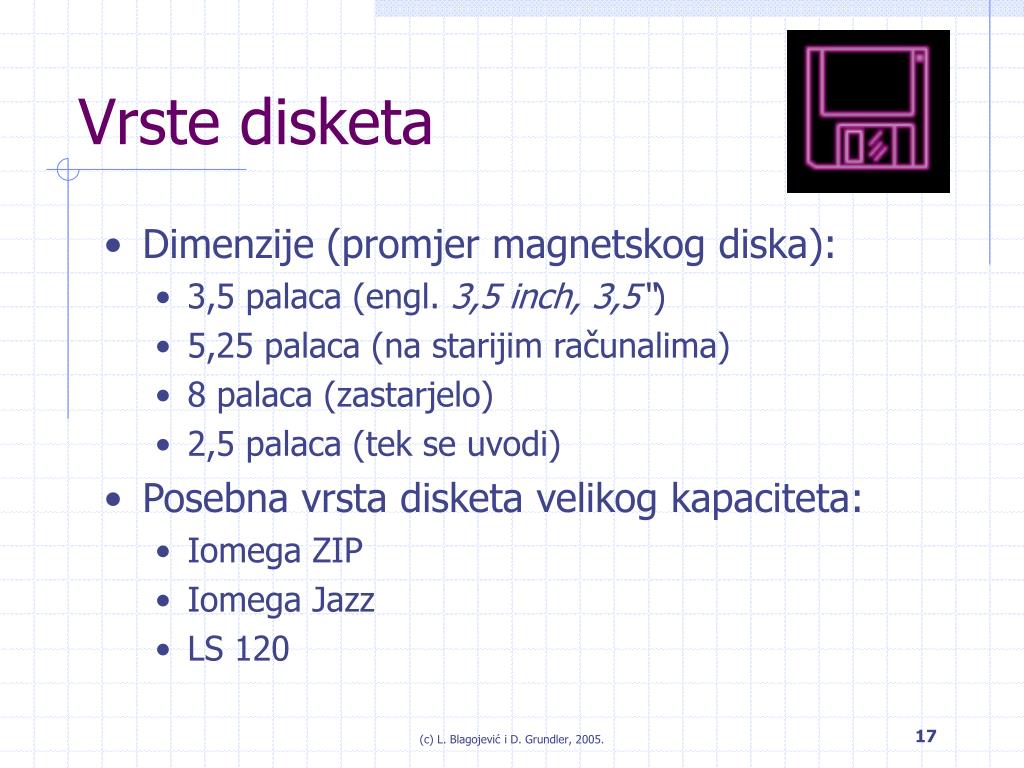

  17. Vrste disketa • Dimenzije (promjer magnetskog diska): • 3,5 palaca (engl. 3,5 inch, 3,5“) • 5,25 palaca (na starijim računalima) • 8 palaca (zastarjelo) • 2,5 palaca (tek se uvodi) • Posebna vrsta disketa velikog kapaciteta: • Iomega ZIP • Iomega Jazz • LS 120 (c) L. Blagojević i D. Grundler, 2005.

  18. Disketa 3,5 i 5,25 palaca Usporedni prikaz 3,5 i 5,25 palačnih disketa (c) L. Blagojević i D. Grundler, 2005.

  19. Usporedba disketa Disketa 8”, 5,25” i 3,5” (c) L. Blagojević i D. Grundler, 2005.

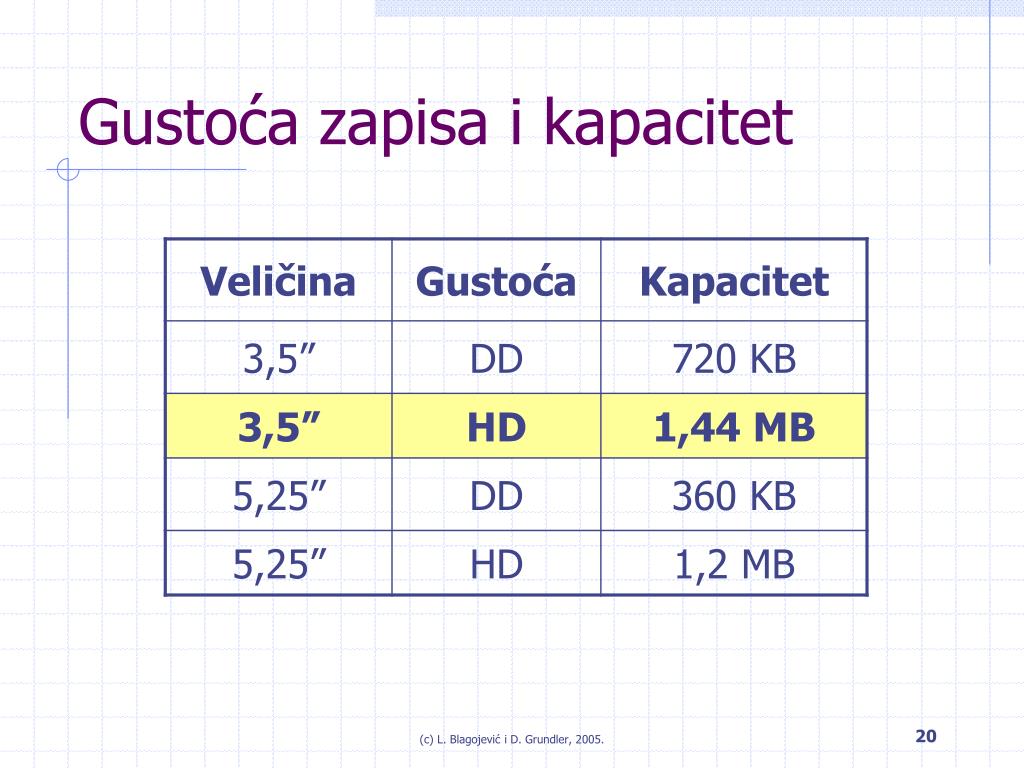

  20. Gustoća zapisa i kapacitet (c) L. Blagojević i D. Grundler, 2005.

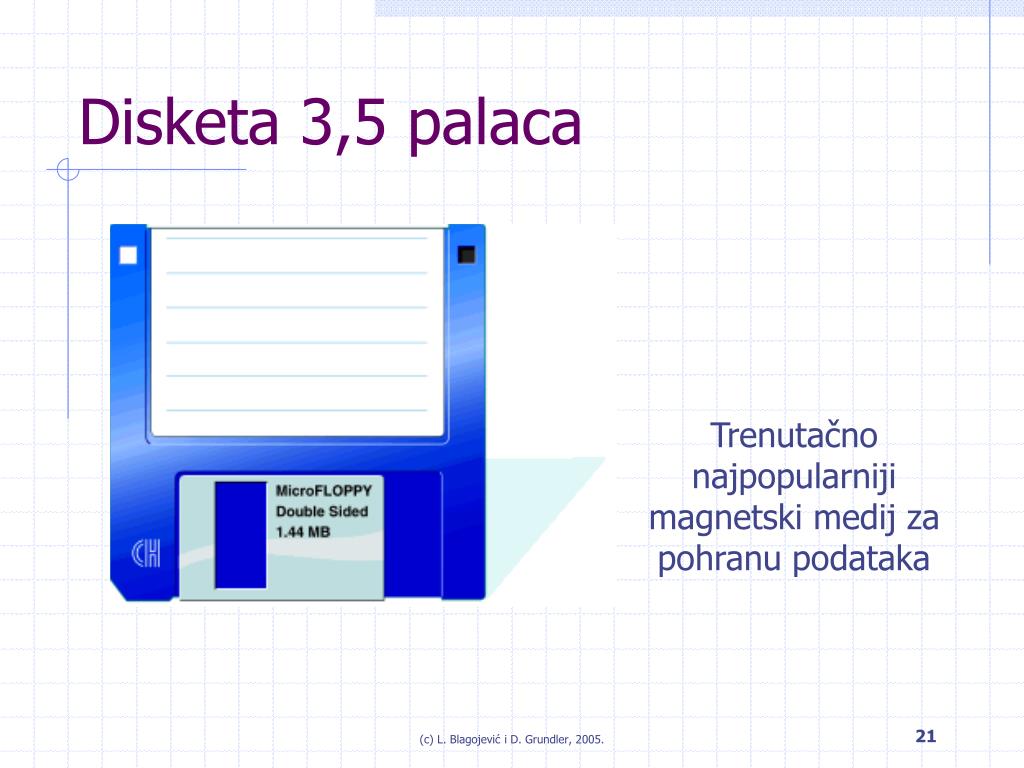

  21. Disketa 3,5 palaca Trenutačno najpopularniji magnetski medij za pohranu podataka (c) L. Blagojević i D. Grundler, 2005.

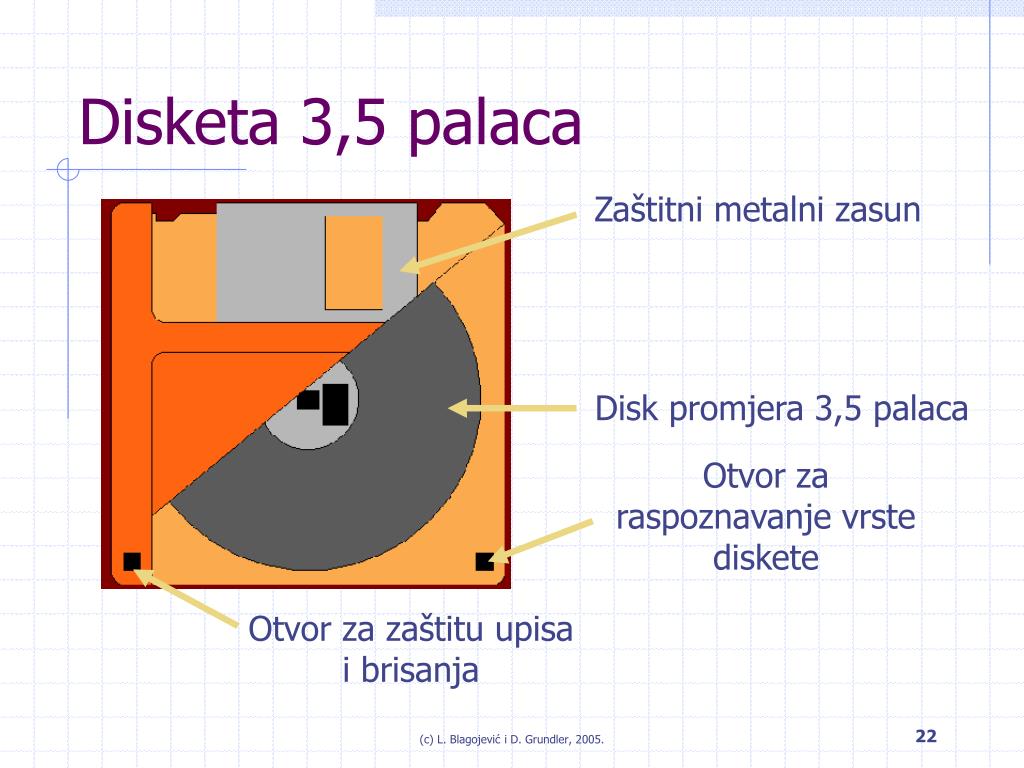

  22. Disketa 3,5 palaca Zaštitni metalni zasun Disk promjera 3,5 palaca Otvor za raspoznavanje vrste diskete Otvor za zaštitu upisa i brisanja (c) L. Blagojević i D. Grundler, 2005.

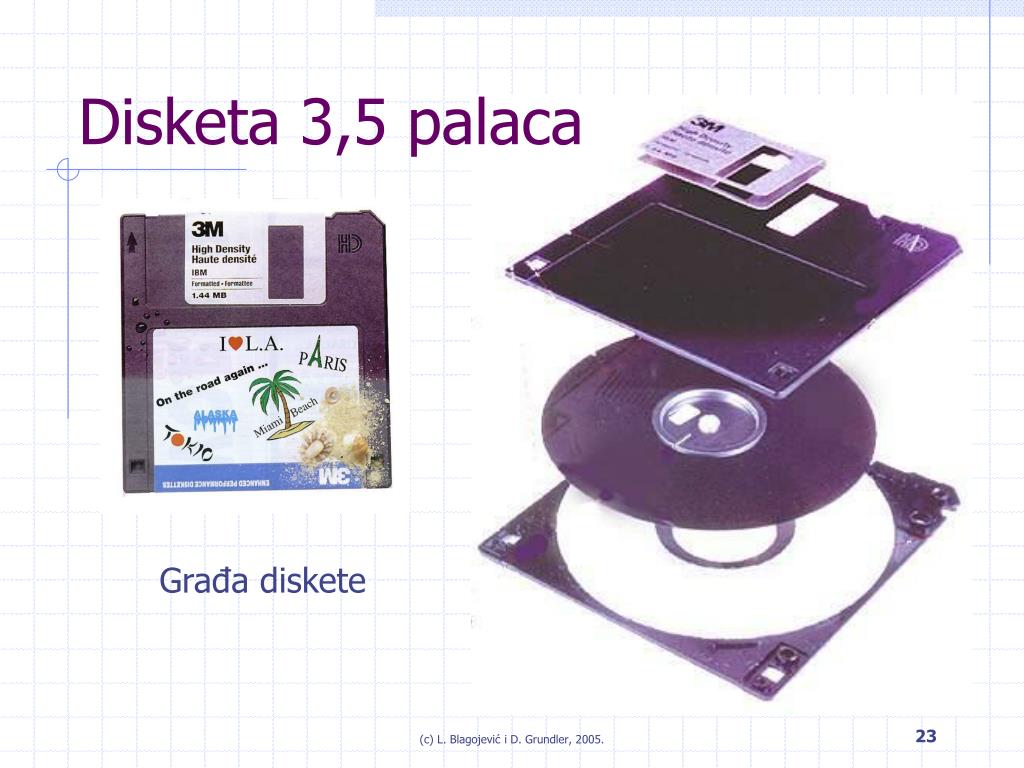

  23. Disketa 3,5 palaca Građa diskete (c) L. Blagojević i D. Grundler, 2005.

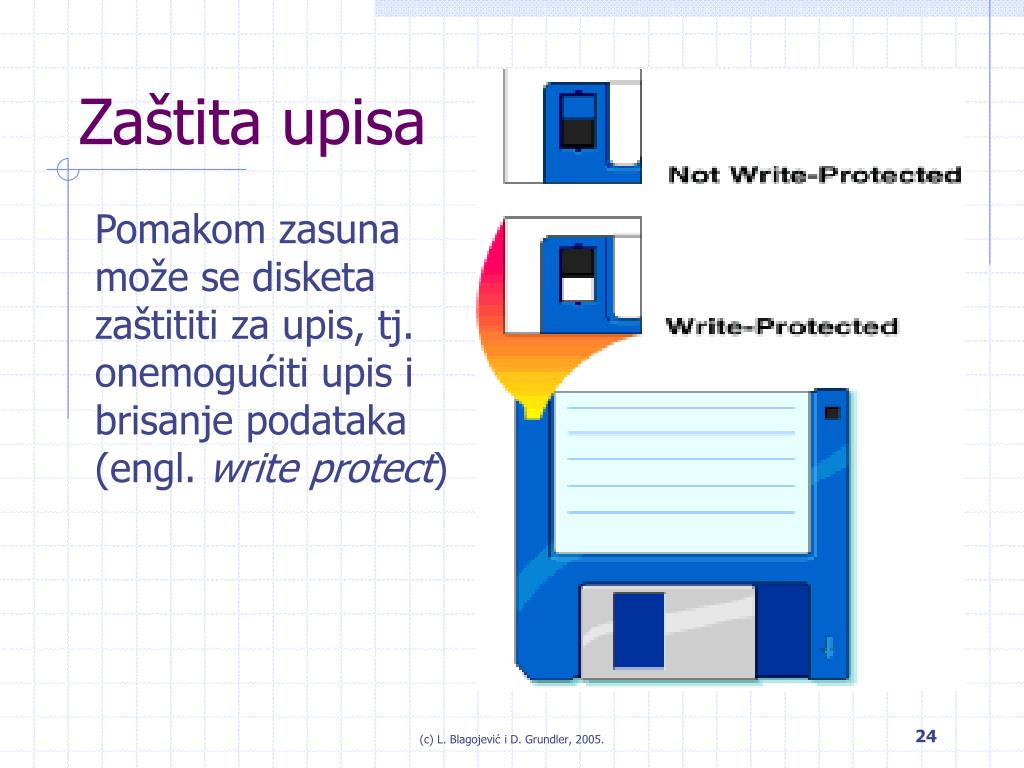

  24. Zaštita upisa Pomakom zasuna može se disketa zaštititi za upis, tj. onemogućiti upis i brisanje podataka(engl. write protect) (c) L. Blagojević i D. Grundler, 2005.

  25. Pogonski mehanizam diskete FDDengl. floppy disk drive (c) L. Blagojević i D. Grundler, 2005.

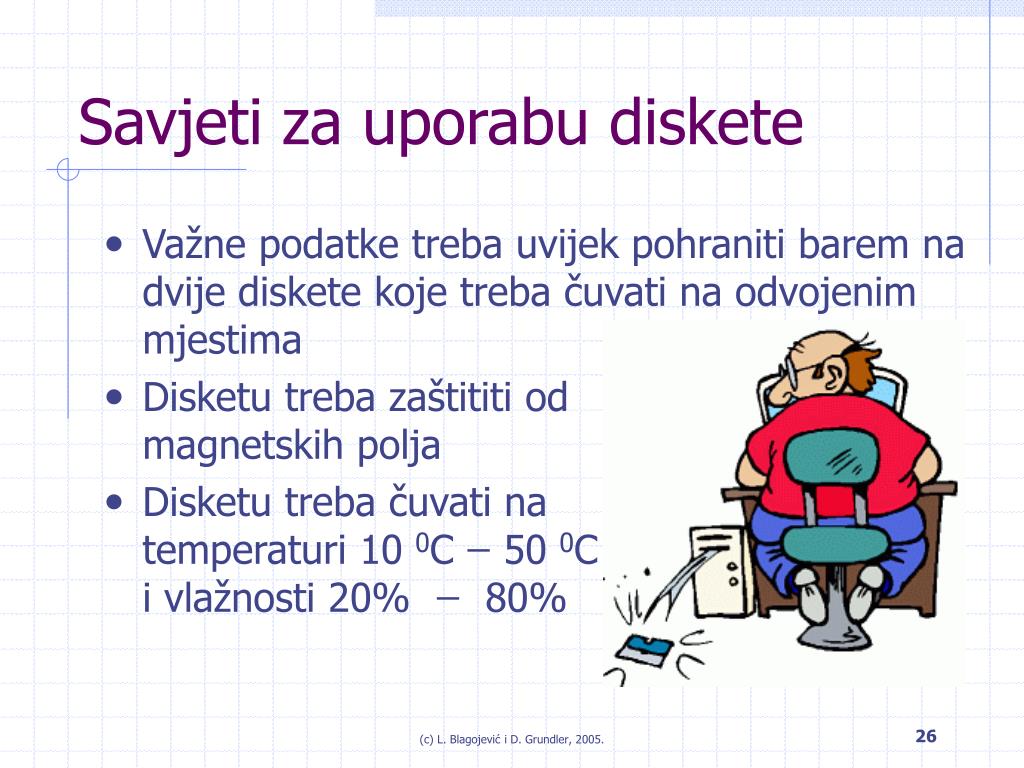

  26. Savjeti za uporabu diskete • Važne podatke treba uvijek pohraniti barem na dvije diskete koje treba čuvati na odvojenim mjestima • Disketu treba zaštititi od magnetskih polja • Disketu treba čuvati na temperaturi 10 0C ̶ 50 0Ci vlažnosti 20% ̶ 80% (c) L. Blagojević i D. Grundler, 2005.

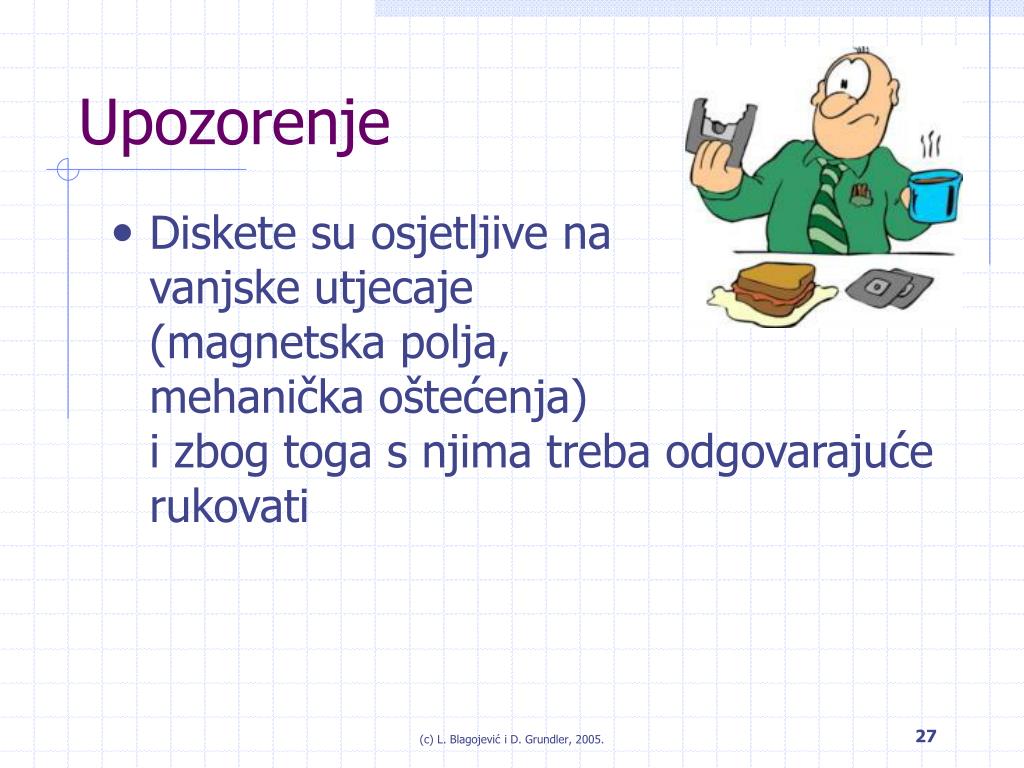

  27. Upozorenje • Diskete su osjetljive na vanjske utjecaje (magnetska polja, mehanička oštećenja) i zbog toga s njima treba odgovarajuće rukovati (c) L. Blagojević i D. Grundler, 2005.

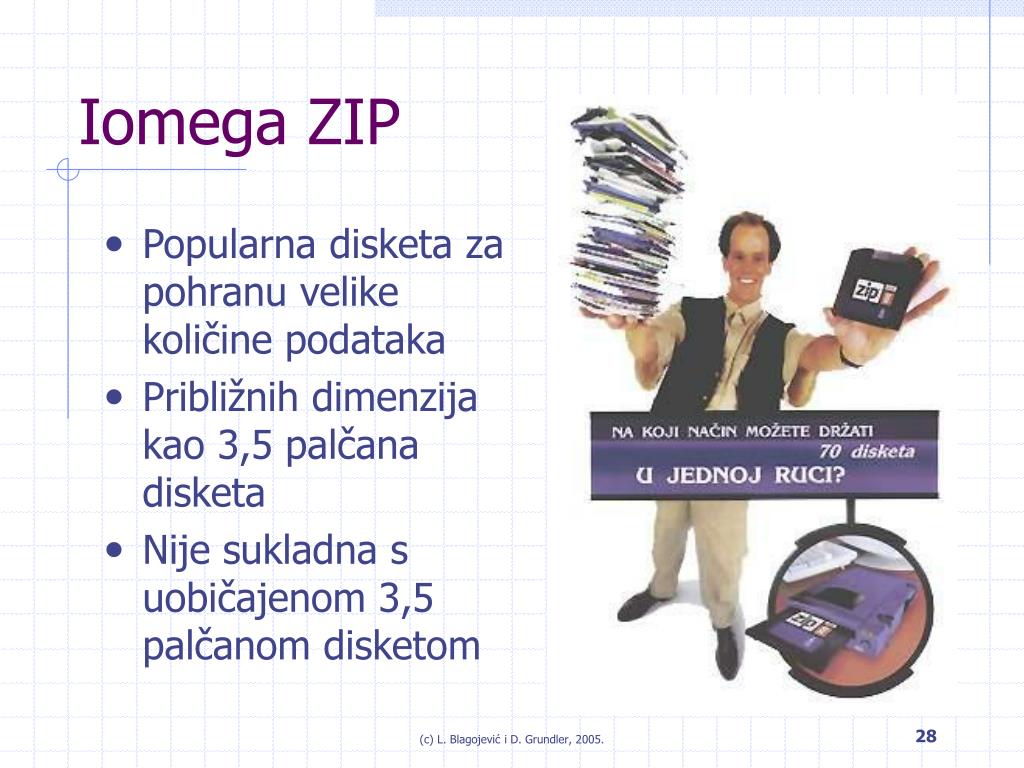

  28. Iomega ZIP • Popularna disketa za pohranu velike količine podataka • Približnih dimenzija kao 3,5 palčana disketa • Nije sukladna s uobičajenom 3,5 palčanom disketom (c) L. Blagojević i D. Grundler, 2005.

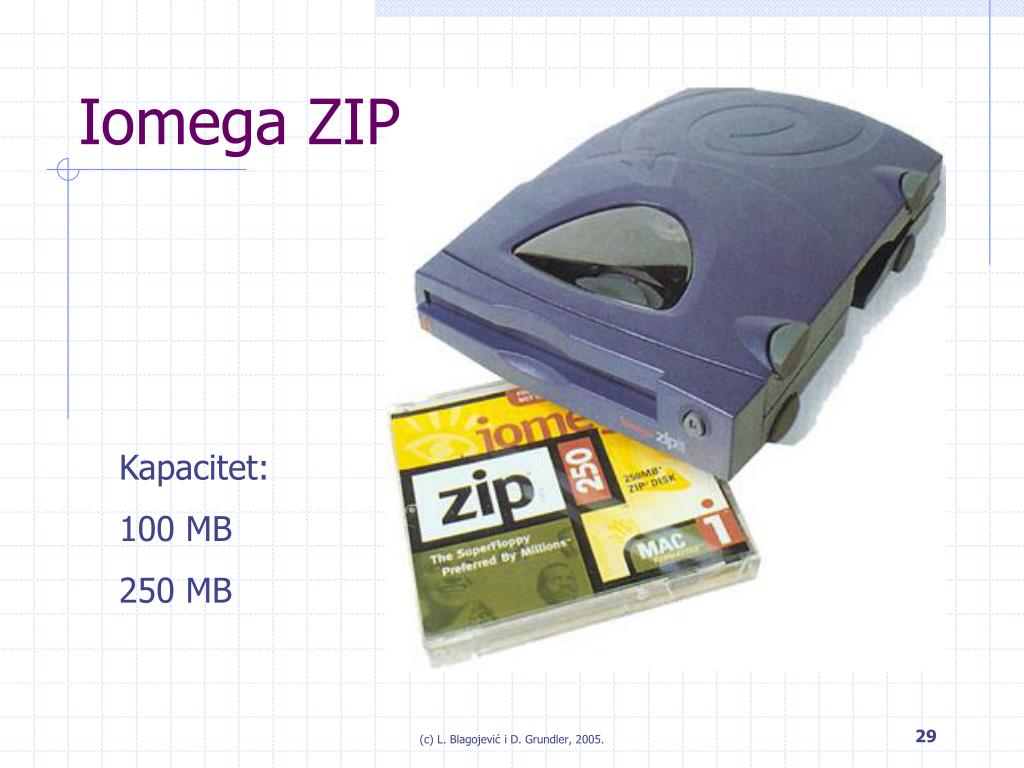

  29. Iomega ZIP Kapacitet: 100 MB 250 MB (c) L. Blagojević i D. Grundler, 2005.

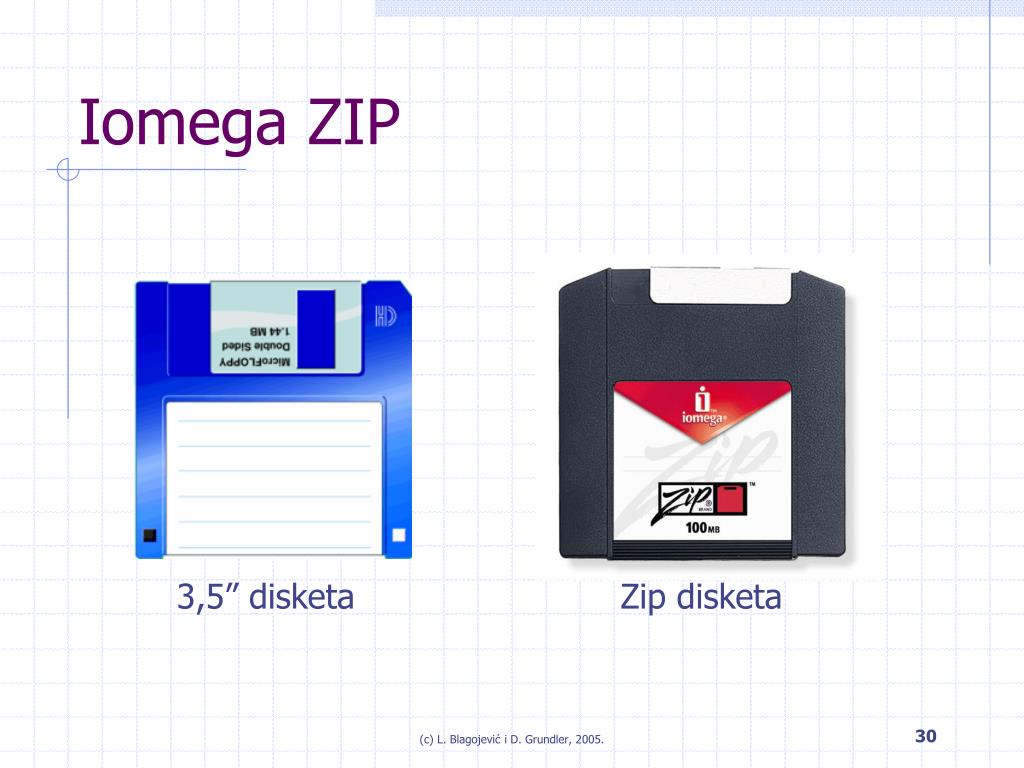

  30. Iomega ZIP 3,5” disketa Zip disketa (c) L. Blagojević i D. Grundler, 2005.

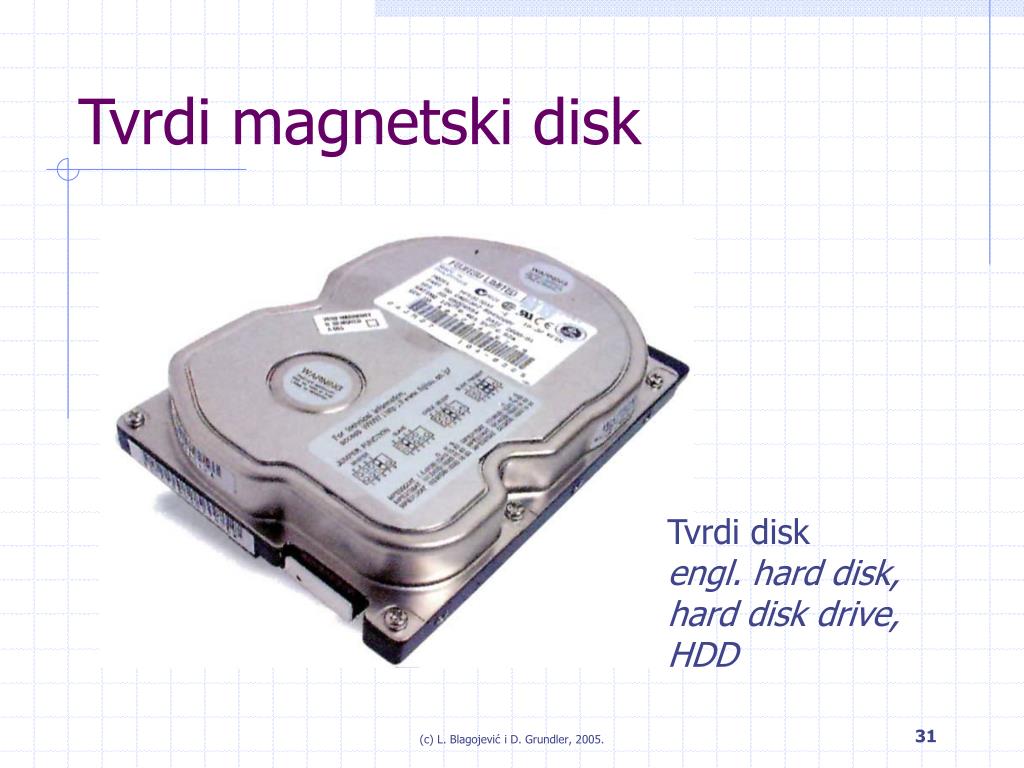

  31. Tvrdi magnetski disk Tvrdi diskengl. hard disk,hard disk drive,HDD (c) L. Blagojević i D. Grundler, 2005.

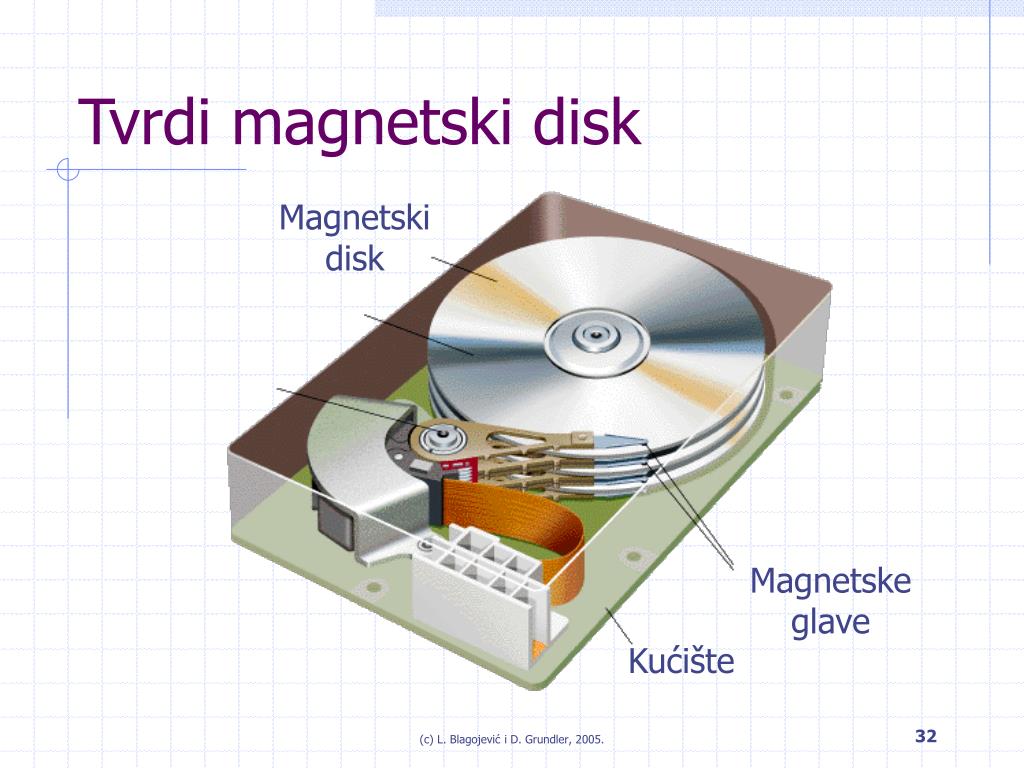

  32. Tvrdi magnetski disk Magnetski disk Magnetske glave Kućište (c) L. Blagojević i D. Grundler, 2005.

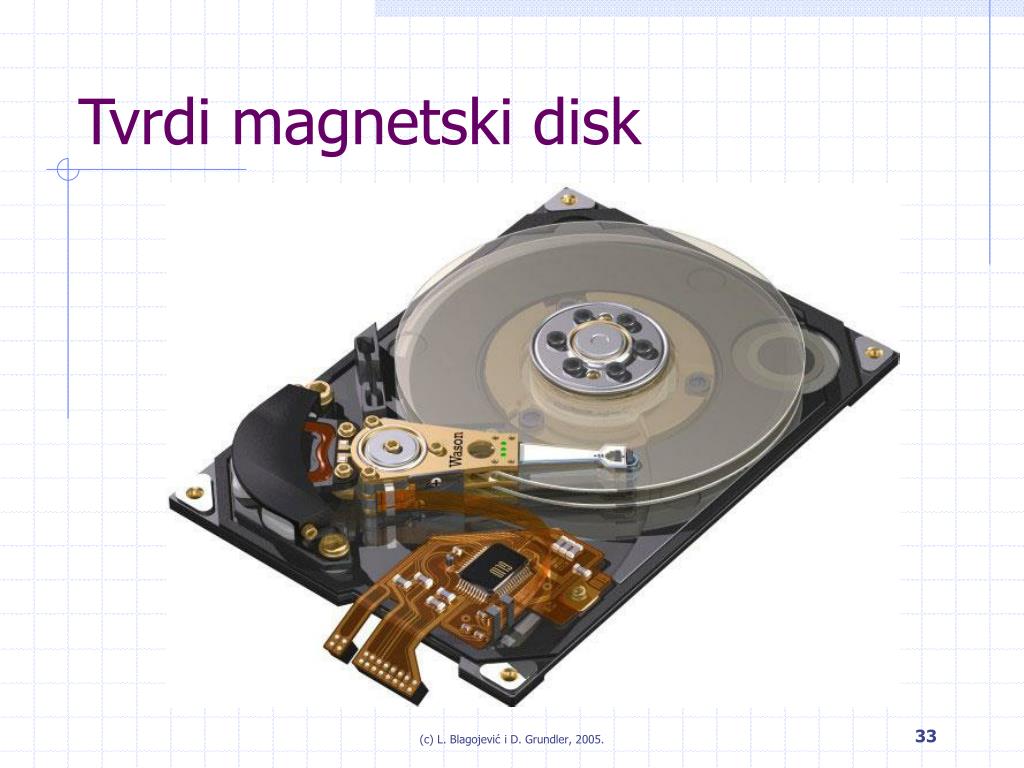

  33. Tvrdi magnetski disk (c) L. Blagojević i D. Grundler, 2005.

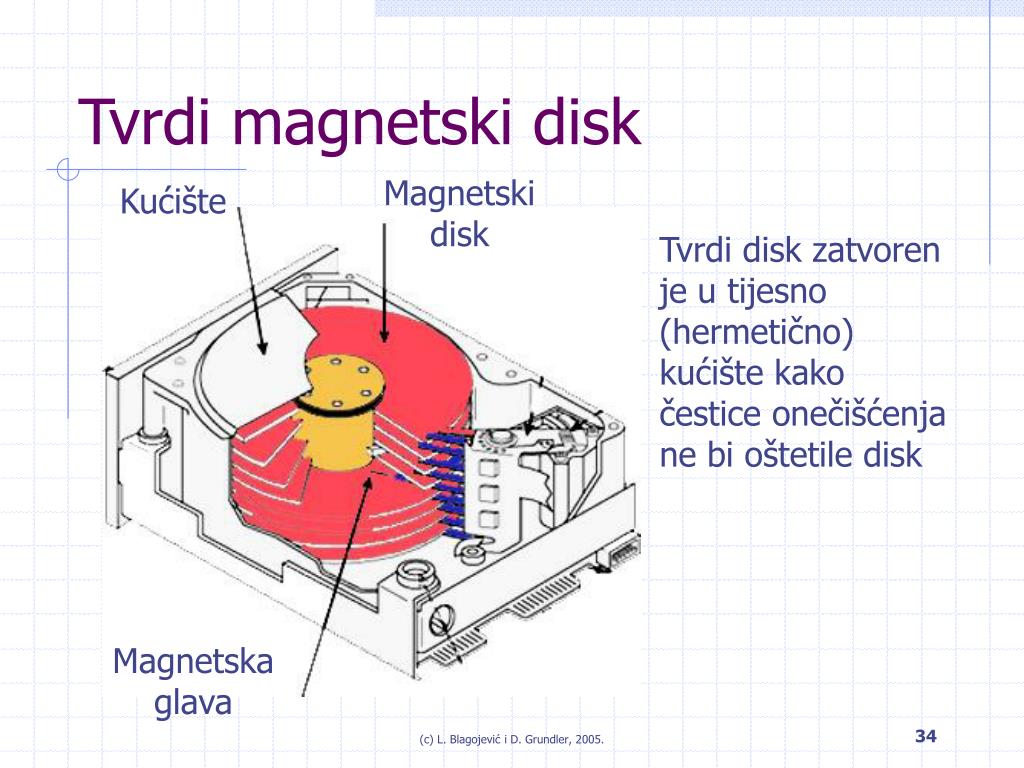

  34. Tvrdi magnetski disk Magnetski disk Kućište Tvrdi disk zatvoren je u tijesno (hermetično) kućište kako čestice onečišćenja ne bi oštetile disk Magnetska glava (c) L. Blagojević i D. Grundler, 2005.

  35. Tvrdi magnetski disk Magnetska glava lebdi iznad površine diska Magnetski disk je izrađen od krute nemagnetske tvari (npr. aluminij, staklo) i okreće se mnogo većom brzinom od diskete (c) L. Blagojević i D. Grundler, 2005.

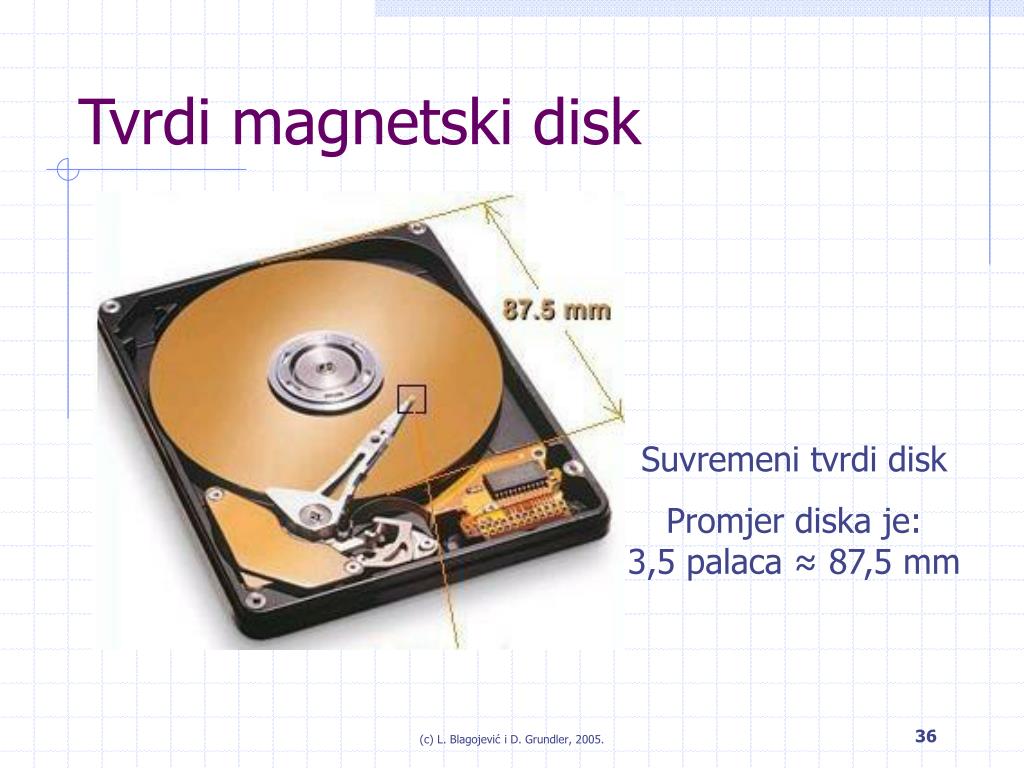

  36. Tvrdi magnetski disk Suvremeni tvrdi disk Promjer diska je: 3,5 palaca ≈ 87,5 mm (c) L. Blagojević i D. Grundler, 2005.

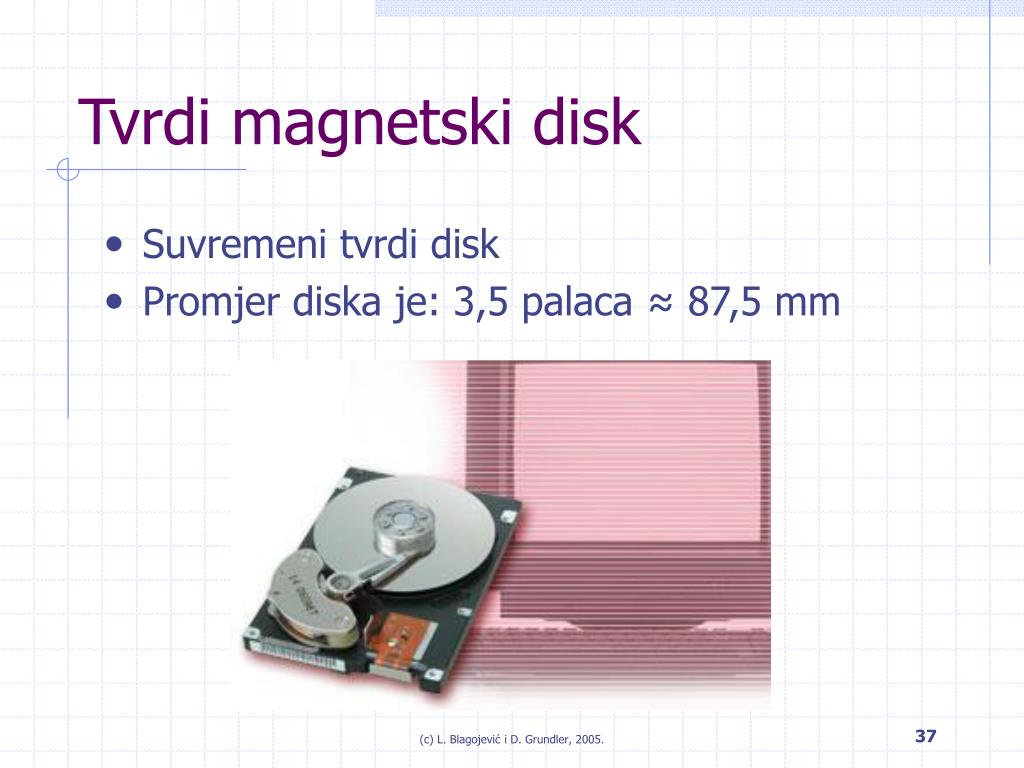

  37. Tvrdi magnetski disk • Suvremeni tvrdi disk • Promjer diska je: 3,5 palaca≈87,5 mm (c) L. Blagojević i D. Grundler, 2005.

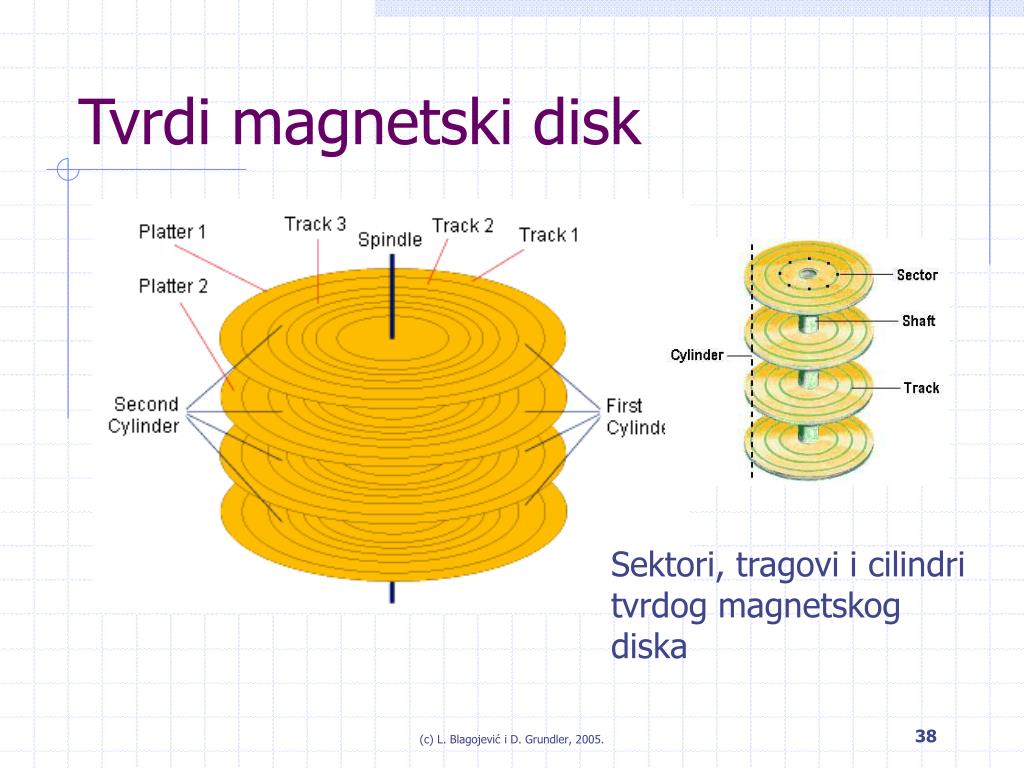

  38. Tvrdi magnetski disk Sektori, tragovi i cilindri tvrdog magnetskog diska (c) L. Blagojević i D. Grundler, 2005.

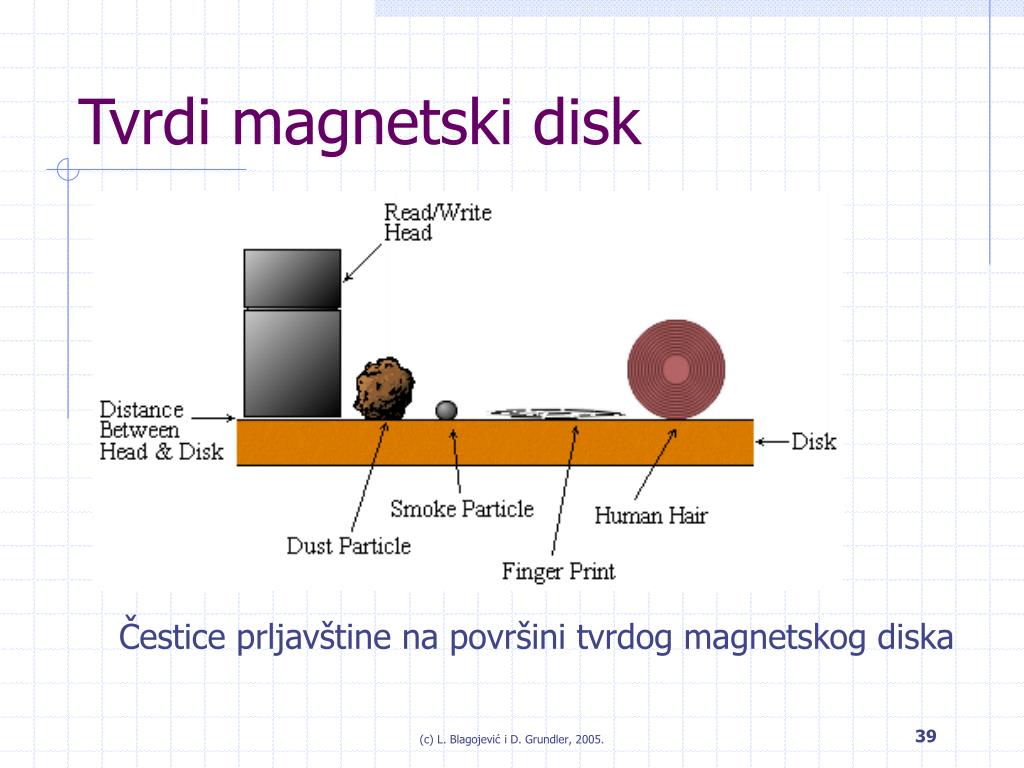

  39. Tvrdi magnetski disk Čestice prljavštine na površini tvrdog magnetskog diska (c) L. Blagojević i D. Grundler, 2005.

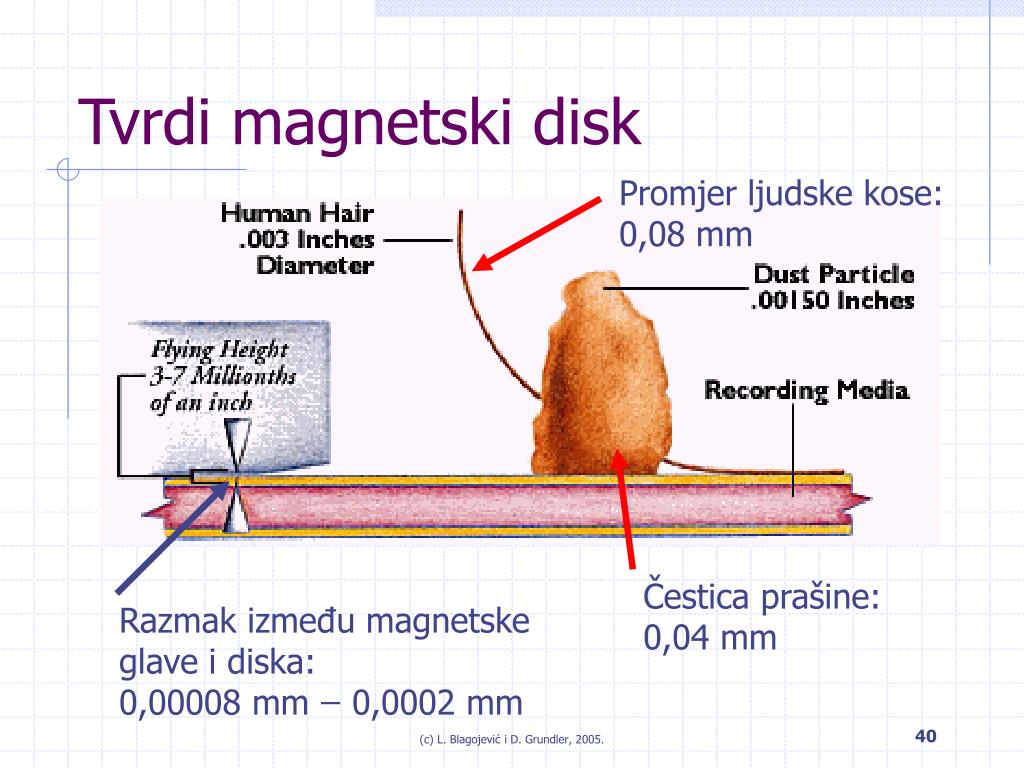

  40. Tvrdi magnetski disk Promjer ljudske kose:0,08 mm Čestica prašine:0,04 mm Razmak između magnetske glave i diska:0,00008 mm ̶ 0,0002 mm (c) L. Blagojević i D. Grundler, 2005.

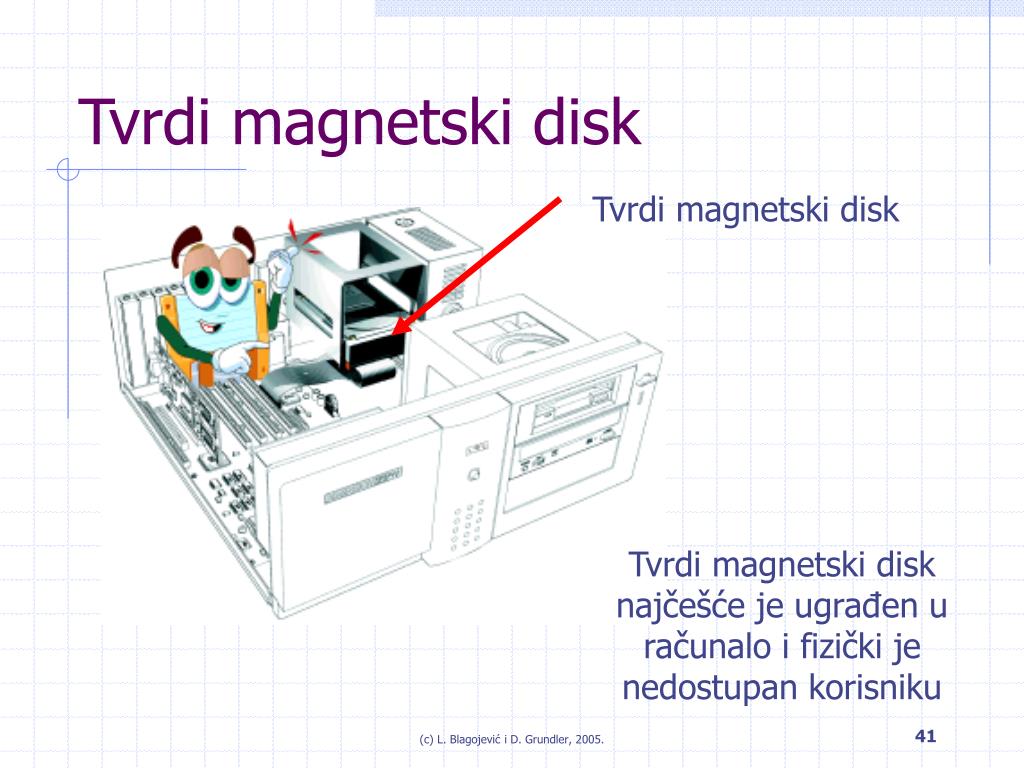

  41. Tvrdi magnetski disk Tvrdi magnetski disk Tvrdi magnetski disk najčešće je ugrađen u računalo i fizički je nedostupan korisniku (c) L. Blagojević i D. Grundler, 2005.

  42. Tvrdi magnetski disk (c) L. Blagojević i D. Grundler, 2005.

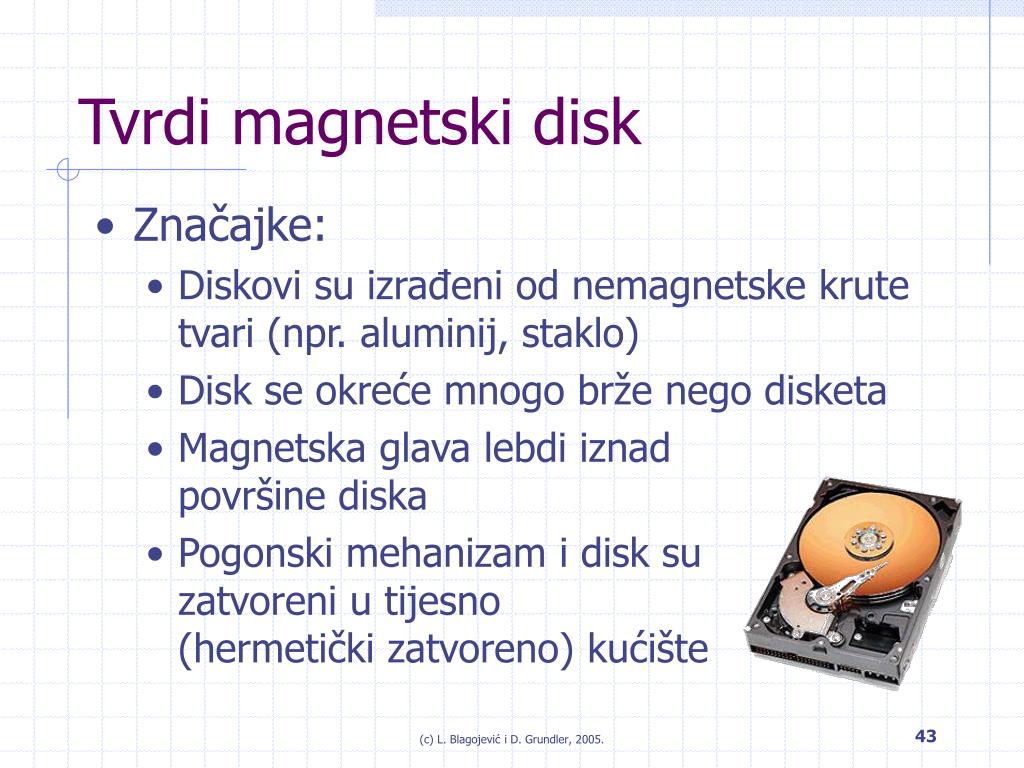

  43. Tvrdi magnetski disk • Značajke: • Diskovi su izrađeni od nemagnetske krute tvari (npr. aluminij, staklo) • Disk se okreće mnogo brže nego disketa • Magnetska glava lebdi iznad površine diska • Pogonski mehanizam i disk su zatvoreni u tijesno (hermetički zatvoreno) kućište (c) L. Blagojević i D. Grundler, 2005.

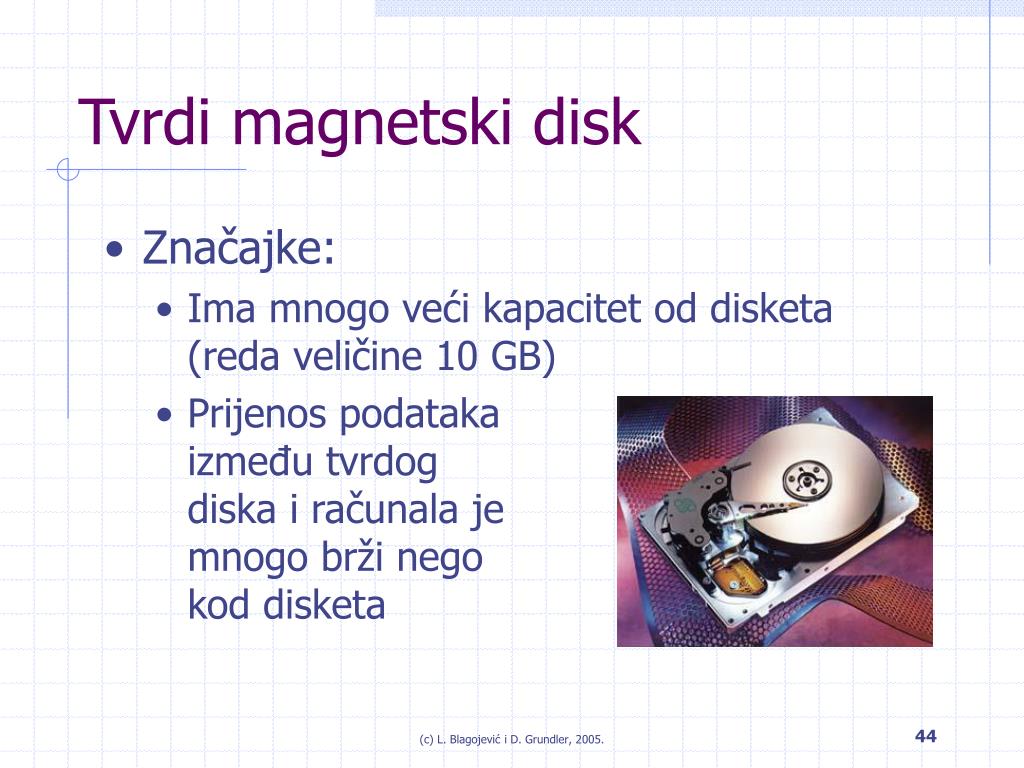

  44. Tvrdi magnetski disk • Značajke: • Ima mnogo veći kapacitet od disketa(reda veličine 10 GB) • Prijenos podataka između tvrdog diska i računala je mnogo brži nego kod disketa (c) L. Blagojević i D. Grundler, 2005.

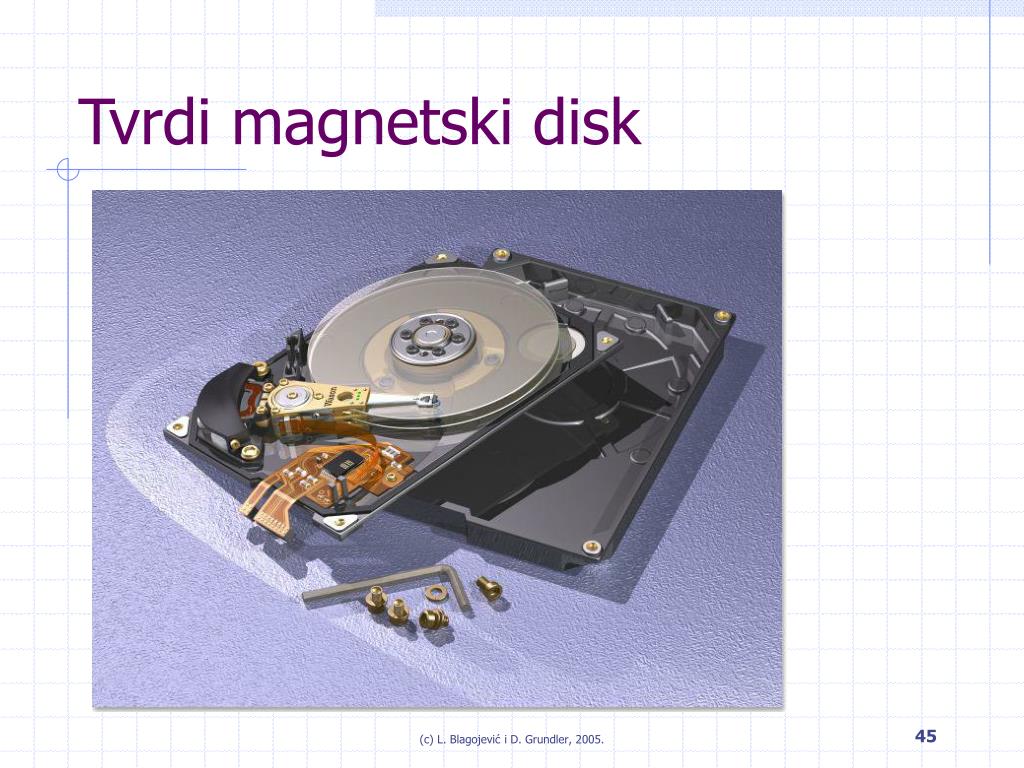

  45. Tvrdi magnetski disk (c) L. Blagojević i D. Grundler, 2005.

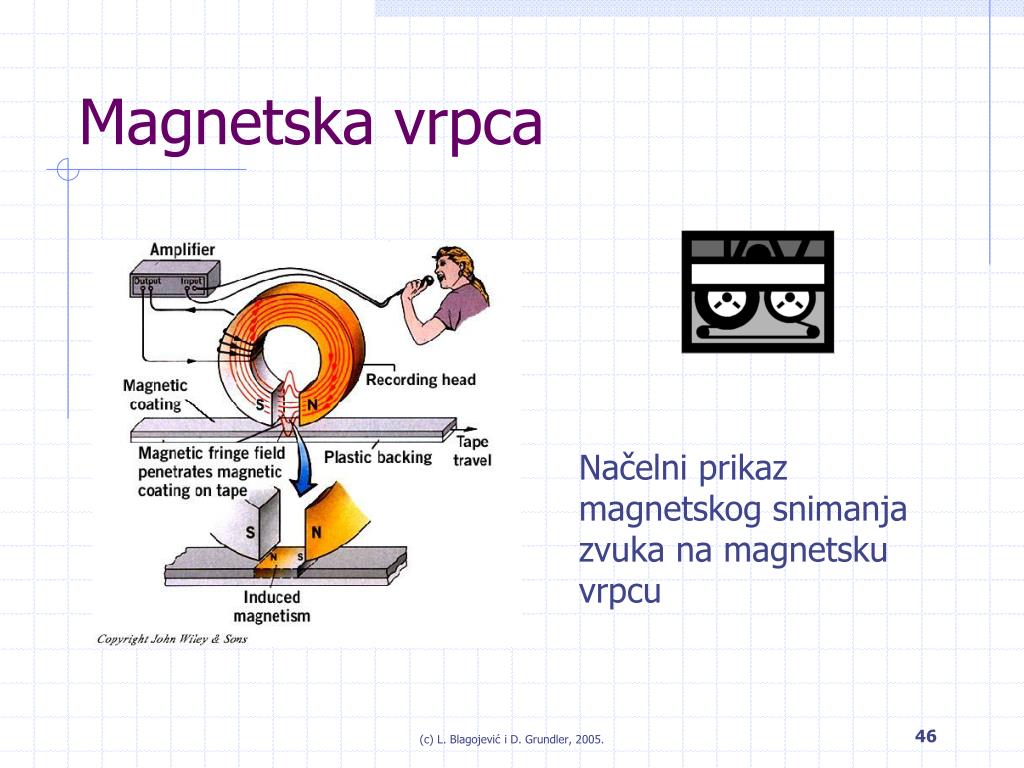

  46. Magnetska vrpca Načelni prikaz magnetskog snimanja zvuka na magnetsku vrpcu (c) L. Blagojević i D. Grundler, 2005.

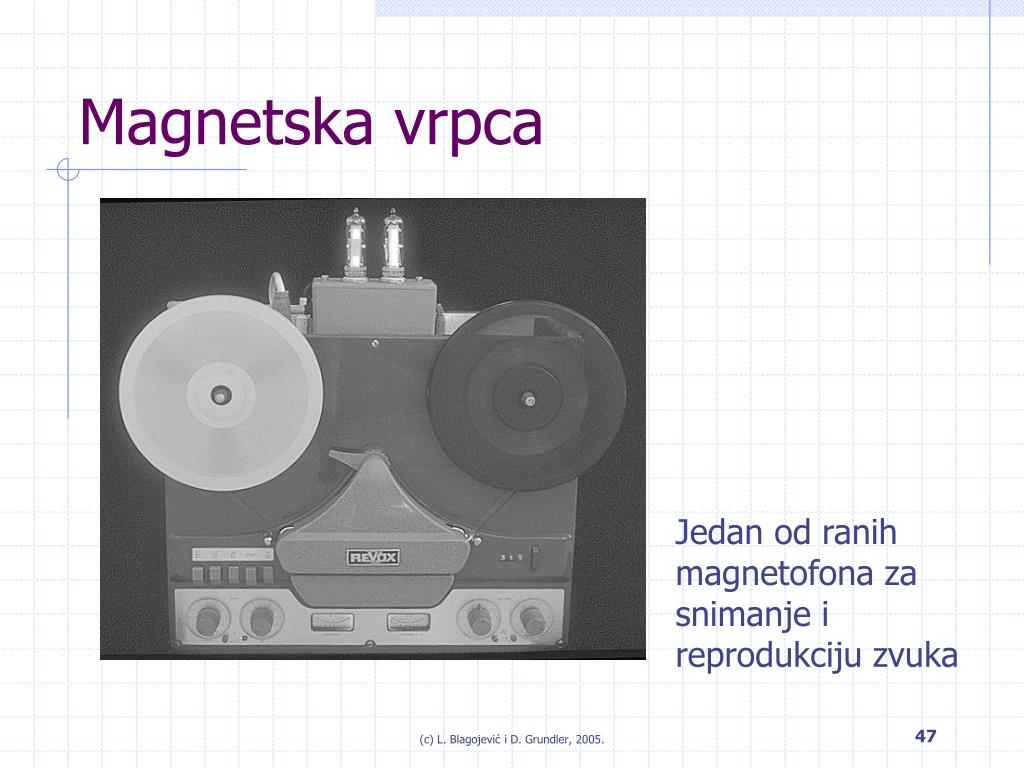

  47. Magnetska vrpca Jedan od ranih magnetofona za snimanje i reprodukciju zvuka (c) L. Blagojević i D. Grundler, 2005.

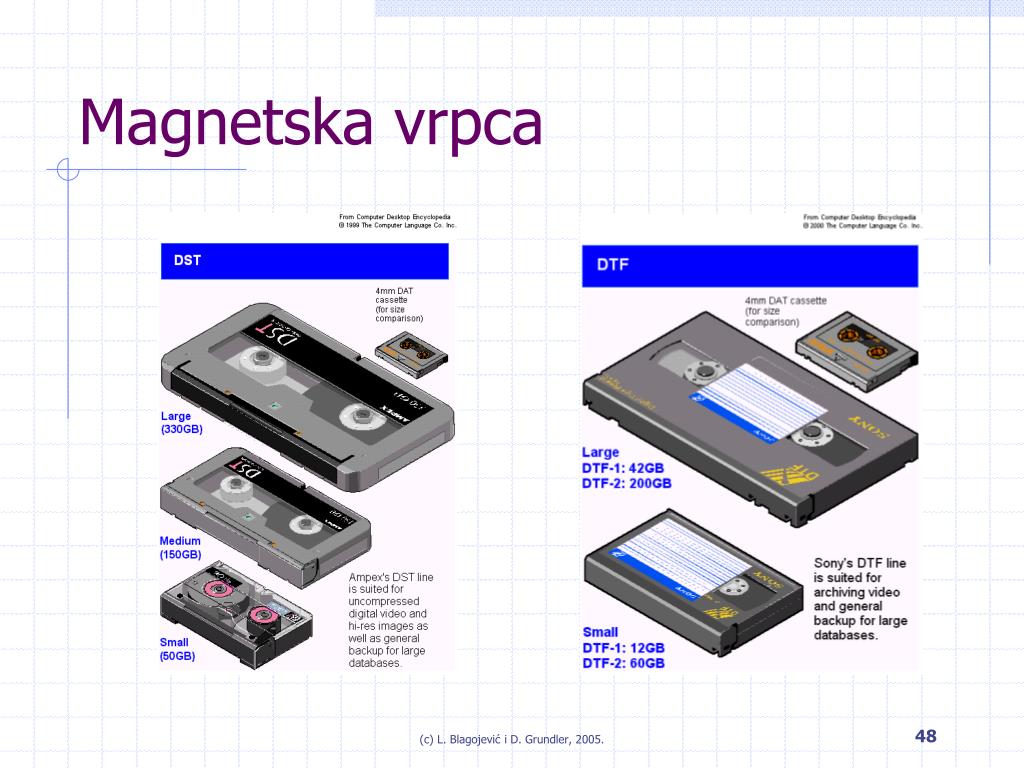

  48. Magnetska vrpca (c) L. Blagojević i D. Grundler, 2005.

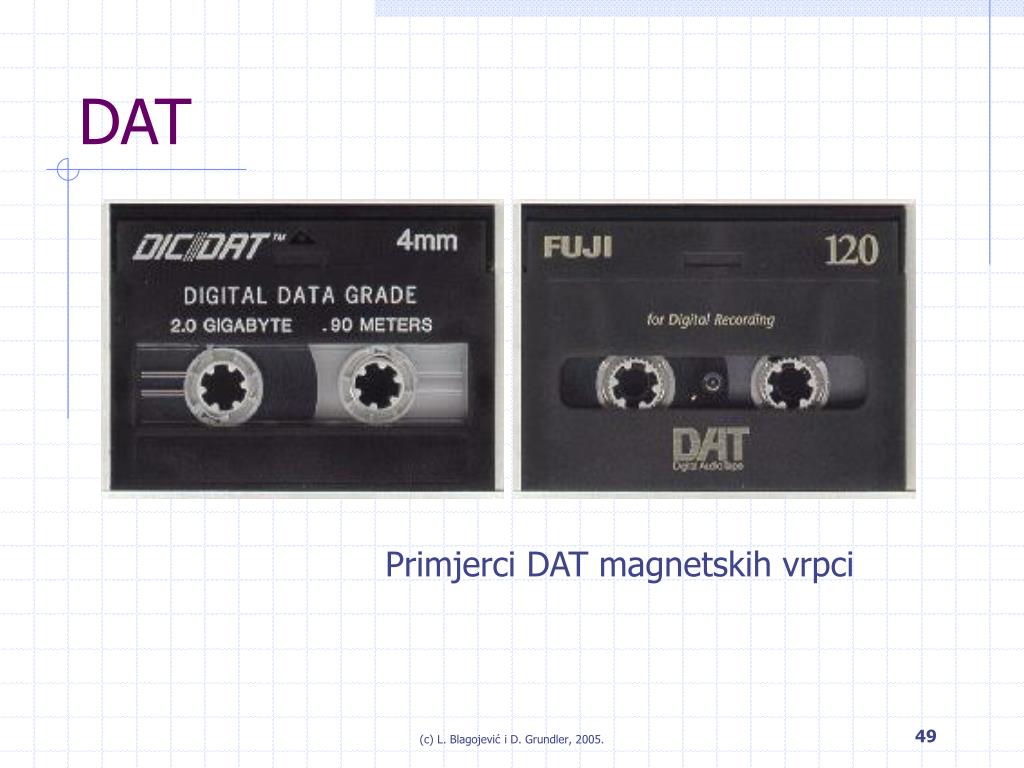

  49. DAT Primjerci DAT magnetskih vrpci (c) L. Blagojević i D. Grundler, 2005.

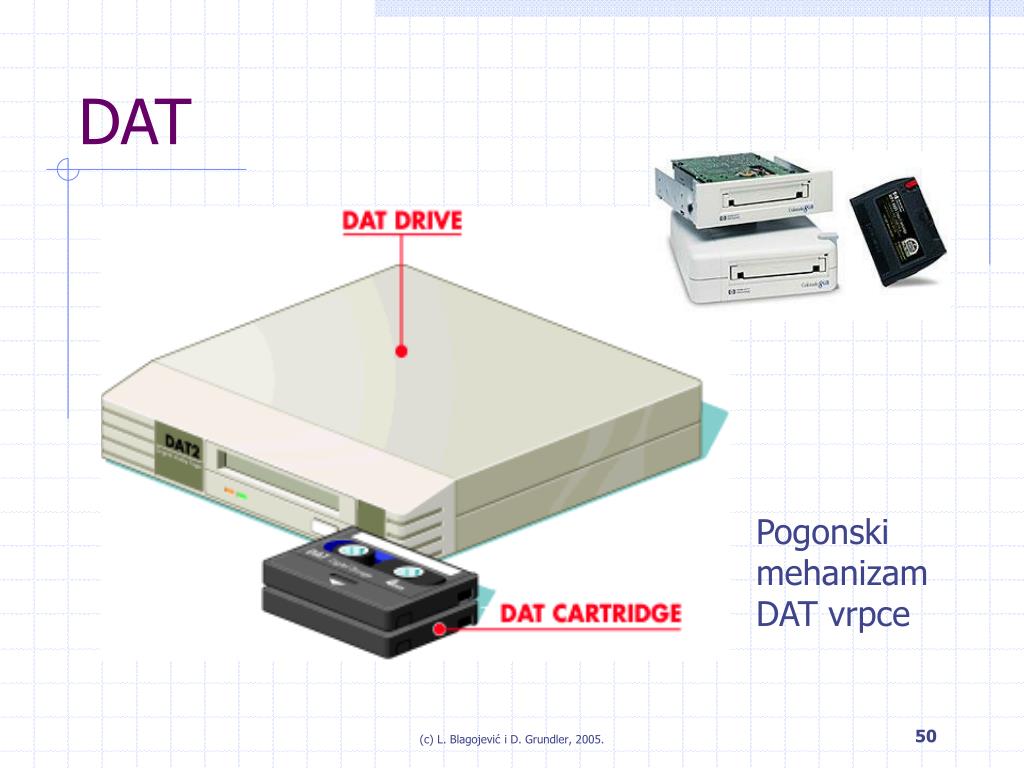

  50. DAT Pogonski mehanizam DAT vrpce (c) L. Blagojević i D. Grundler, 2005.
