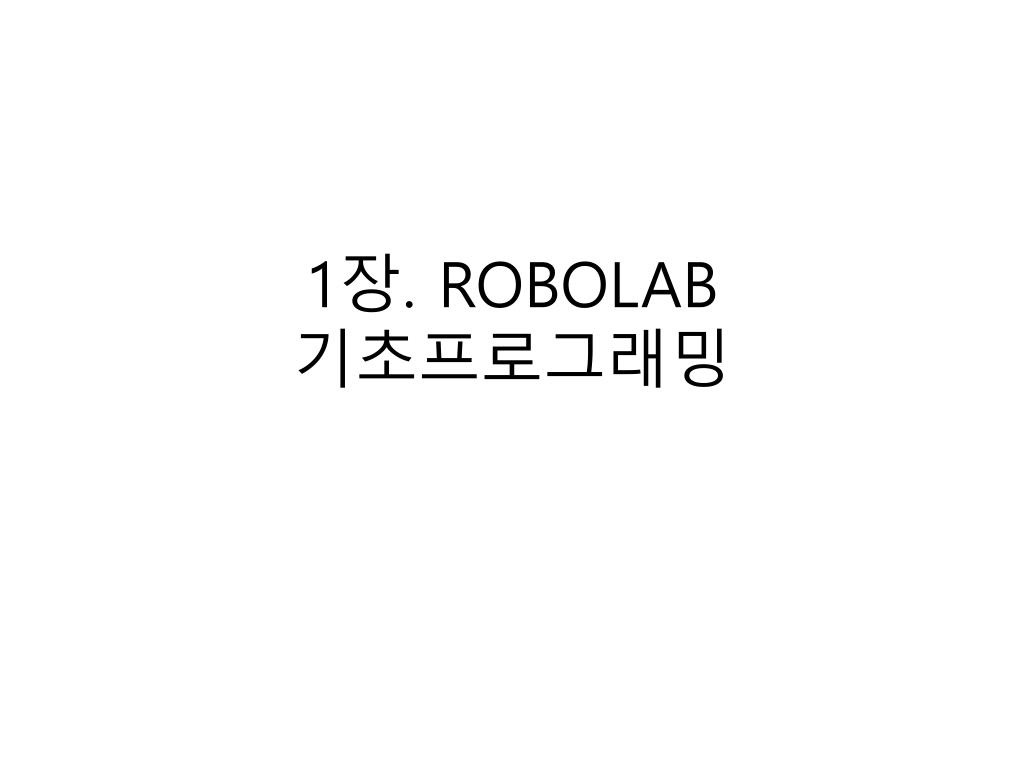

  1. 1장. ROBOLAB기초프로그래밍

  2. LEGO MindStorm 이란? • 레고의 특징인 손쉬운 조립을 바탕으로 프로그래밍 및 로보틱스 수업이 가능하도록 출시된 레고사의 교육제품군의 명칭 • 레고를 이용하여 독자적인 로봇을 설계하고, 그래픽 개발 환경에서 프로그래밍 이론 학습 가능 • 공학에 대하여 보다 손쉽게 창의적인 접근이 가능하며 기존의 수업 방식에 비해 더욱 흥미 유발

  3. 용어정의 • 레고블럭 • 덴마크의 레고사 개발 • RCX -> NXT(후속버전) • 레고 로봇을 제어하기 위한 콘트롤러 • 미국 MIT 대학에서 개발 • ROBOLAB • 그래픽 프로그래밍 언어인 LabVIEW기반의소프트웨어 • 미국 Tuffs 대학에서개발

  4. 다양한 프로그램 언어 인터페이스 LabVIEW C언어 JAVA Visual Basic MS Robot Studio Robolab NXT-G

  5. ROBOLAB의 실행

  6. 펌웨어 다운로드 화살표를 클릭해서 자신의 NXT 이름이 나오면 V표시 클릭

  7. 펌웨어 다운로드(PC의 운영체제 설치의 개념) 약 20여초 소요됨 펌웨어가 설치된 후 사용자는 자신의 프로그램 입력 가능 펌웨어 다운로드

  8. 로보랩 프로그래밍

  9. 패널 창 함수 팔레트 다이어그램 창 VI 로보랩 프로그램 창

  10. RoboLab Work Space Context Sensitive Help를 이용하라

  11. 기본구동

  12. WaitFor 그룹

  13. 멀티타스킹 • 2가지 이상의 일을 동시에 수행

  14. 회전하기 • PointTurn (최소반경회전)

  15. 회전하기-계속 • SwingTurn (한쪽바퀴중심 회전)

  16. 회전하기-계속 • CurveTurn (크게 회전)

  17. 사각턴 주행

  18. Loop • Loop Forever : • Jump-Land :

  19. Subroutine

  20. Timer Fork

  21. Container

  22. 스파이럴주행

  23. LCD창에 프린트

  24. 도전과제 • 출발에서 도착까지 병 2개 사이를 S자로 주행하여 병을 건드리지 않고 가장 빨리 도착한 팀 우승

  25. 유용한기능 • Ctrl-c : 복사 • Ctrl-b : clear • Automatic tool selection • Help -> Show context help • Error 더블클릭
