  1. Macías Quintero Stiffen Alejandro Meza Valdez Héctor Alejandro IMPLEMENTACIóN DE UN CAVE DE 5 CARAS PARA LA VISUALIZACIóN DE APLICACIONES 3D Asesores: D. en C. Jesús Alberto Verduzco Ramírez D. en C. Nicandro Farías Mendoza

  2. Desarrollo del proyecto • El proyecto está subdividido en dos partes: • Diseño y Armado del CAVE. • Armado del Cluster e Implementación del Software y aplicación

  3. Armado del Cluster e Implementación del Software y Aplicación Diseño General del Cave esta Compuesto por: Área de Proyección: Área de Procesamiento de Datos P1 CAVE P2 P4 P3 Servidor 2 Servidor 3 Servidor 4 Servidor 5 Servidor 6 Computador Maestro

  4. Cuatro de los seis servidores que conforman el CAVE. • Procesador Intel Xeon. • Tarjeta grafica Nvidia 2Gb. • Sistema Linux Ubuntu 11.04 Servidor. • Área de Trabajo: Dos computadores de prueba para instalación de DisplayCluster. • Procesador Intel i7. • Tarjeta grafica Nvidia1Gb. • Sistema Linux Ubuntu 12.04 LTS.

  5. VrJuggler es una plataforma para el desarrollo de aplicaciones de realidad virtual. Es un software escalable. Permite desarrollar aplicaciones que pueden ser desarrollados en diferentes entornos CAVE. Programación: SOFTWARE

  6. Librerías: Cppdom Boost Flagpol Gtml Perl Programación: INSTALACION

  7. Programación: Capas vrjuggler VR Juggler: se encarga de mantener una integridad y mantiene la cohesión, necesaria en este tipo de entornos. Gadgeteer: sistema de manejo de dispositivos. Controla la configuración, control, adquisición de datos y su representación en pantalla. VR Juggler Portable Runtime: es la capa de abstracción que interactúa con el sistema operativo. JCCL:es el módulo que provee con una colección de herramientas de monitoreo y de configuración.

  8. 13 Tubular de acero 1’’ (c-18) x=$97.38 pza.* • 1 Tubular de acero ¾’’ (c-18) y=$72.17 pza.* material 13x+1y=1338.11 *1pza = 6.1m

  9. material

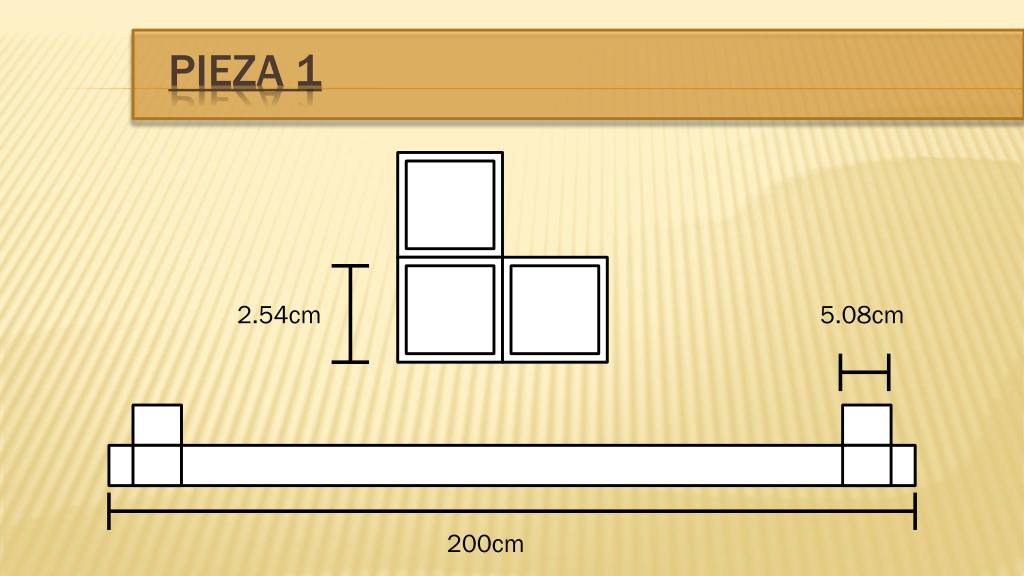

  10. Pieza 1 2.54cm 5.08cm 200cm

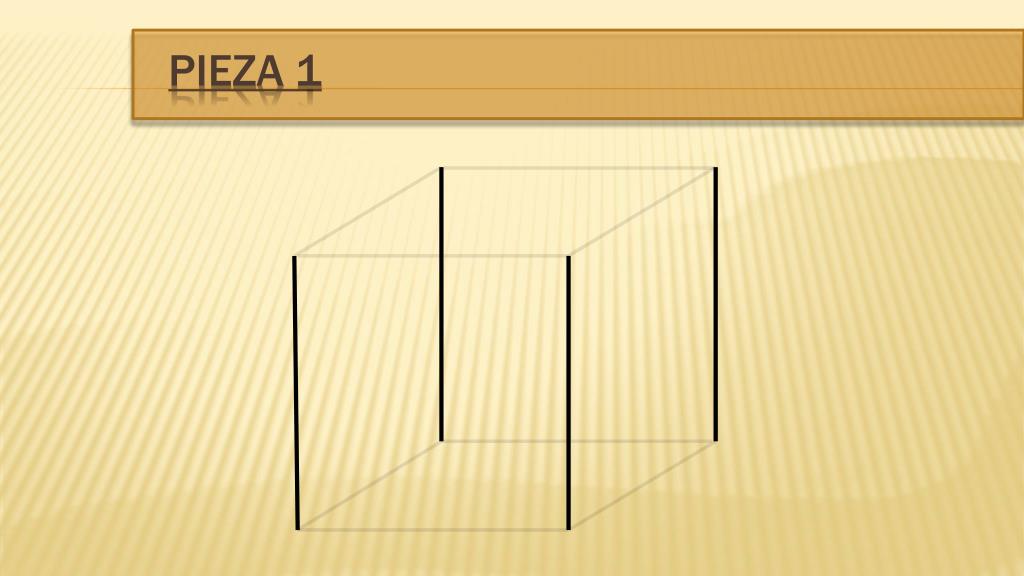

  11. Pieza 1

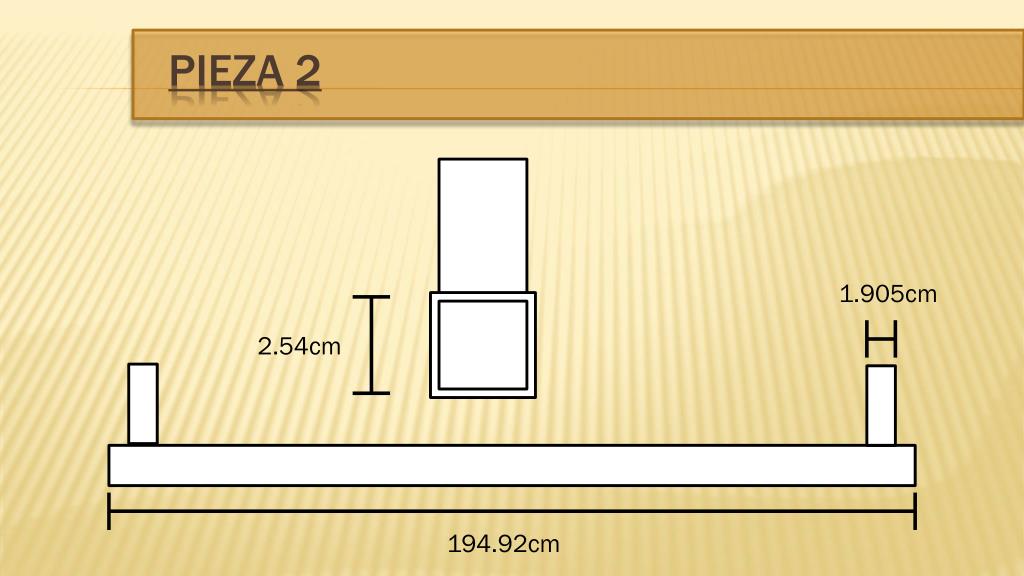

  12. Pieza 2 1.905cm 2.54cm 194.92cm

  13. Pieza 2
