  1. Exchange 2010 SP1Protection native 08/02/2011TeruinLaurent [Mvp]Consultant Communication unifiéeshttp://UnifiedIt.wordpress.com

  2. Sommaire • Problématiques • Concept de protection Native • Cas concret

  3. Protection Native • Problématiques • Demande de volumétries importantes • Augmentation moyenne de la taille des messages • Average Message Size (KB) • Augmentation des échanges de messagerie • Demande plus forte de rétention de l’information • Aspects Légaux/ Restauration • Multiplication des bases de données (Dag) • Haute disponibilité systématique • En parallèle • Diminution des IO requis pour Exchange 2010 SP1 • Augmentation des capacités disques (Sata/ Jbod)

  4. Protection Native • Principes de bases • La protection native repose sur la protection des données de messagerie sans l’utilisation des solutions de sauvegarde traditionnelles (VSS,Backup) • Ce que l’on est en droit d’attendre • Avantages Financiers • Cout du stockage en baisse (Sata, Jbod) • Charges d’administration • Pas ou peu de gestion de quota • Boites aux lettres < 10 Go et Archives (online) 10 a 30 Go • Suppression des problématiques des Pst. • Réponse à la demande utilisateurs • Stockage « illimité »… • Réponse aux exigences légales • Diminution des appels aux supports

  5. Protection Native • Absence de sauvegarde : Réaliste ? • Oui !. Techniquement -> Protection native Exchange 2010 • Attention cependant à • L’externalisation des données dans un environnement non connecté • L’évolution des mentalités et réflexes d’administration • Bonne connaissance des techniques de protection natives • Argumentaires • Impacts / risques couverts E t maintenant il va falloir démontrer que cela n’est pas forcement nécessaire Ca fait quand même 10 Ans que l’on conseille de sauvegarder impérativement les données de messagerie !

  6. Diminution des IOs disques -90 %

  7. Scénarios de recupérationsEnvironnement Exchange 2010 Risque Exchange 2010 Résilience de boites aux lettres Logiciel / Matériel / Panne Datacenter SAUVEGARDE BASE ACTIVES Exchange 2010 Vss peuvent uniquement sauvegarder les bases actives ou non répliquées Suppression accidentelle ou Intentionnelle d’éléments Single Item Recovery • Corruption Physique Single Page Restore • Single Item Recovery • CalendarRepair • Déplacement de boites aux lettres • New-MailboxRepairRequest • Et / ou • PIT Backup Corruption logique SAUVEGARDE BASES PASSIVES DPM ou solution tierces Erreur administration ou de traitements • Administrateurs Malveillants RBAC or iPIT Backup Pré-requis Legaux ou réglementaires Exchange 2010 features, Third Party Solution or iPIT Backup Rétention de données a long terme • Personal Archive

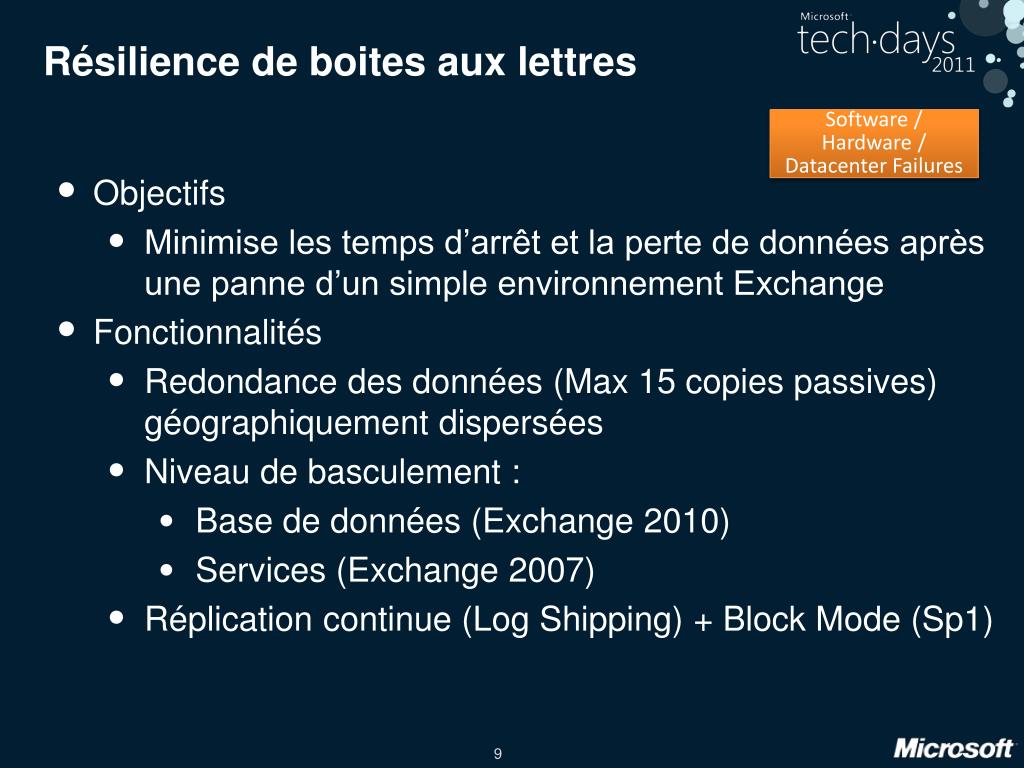

  8. Résilience de boites aux lettres Software / Hardware / Datacenter Failures • Objectifs • Minimise les temps d’arrêt et la perte de données après une panne d’un simple environnement Exchange • Fonctionnalités • Redondance des données (Max 15 copies passives) géographiquement dispersées • Niveau de basculement : • Base de données (Exchange 2010) • Services (Exchange 2007) • Réplication continue (Log Shipping) + Block Mode (Sp1)

  9. Aperçu de la résilience de base de données Site AD: Paris Log Log Client Access Server Hub Transport DB1 Les clients seconnectentdirectementsur les serveurs CAS Client DB3 Serveur de Bal 6 DB5 Client Access Server Hub Transport Site AD: Marseille Facilités d’étendre a travers plusieurs sites Database Availability Group Basculement géré par Exchange Serveur de Bal 1 Serveur de Bal 2 Serveur de Bal 3 Serveur de Bal 4 Serveur de Bal 5 DB1 DB1 DB1 DB4 DB2 DB5 DB3 Basculement au niveau de la base de données DB2 DB5 DB3 DB4 DB1 DB1 DB3 Log DB2 DB5 DB4

  10. Réplication continue Envoi moi le dernier fichier de log … j’ai le journal 2 ESE Log Buffer Replication Log Buffer • Log incomplet détecté et converti en log complet • Le journal estconstruit et inspecté • La copie de base de donnéesestsynchro Exx.log Log File 3 Log File 1 Log File 2 Log File 1 Log File 4 Log File 3 Log File 5 Log File 4 Log File 2 Log File 6 Log File 6 Log File 7 Log File 5 Continuous Replication – File Mode Replication continue– Mode Block

  11. Restauration de page unique(Single page restore) Physical Corruption • Définition d’une corruption physique. Corruption de la structure sous-jacente ESE. • Pourquoi avoir implémenté la restauration de page ? • L’utilisation de stockage Jbod et la suppression de la protection RAID nécessite que l’application fournissent un mécanisme d’auto-réparation dans le cas ou des mauvais block sont détectés sur l’espace de stockage. Ce qui cause des corruptions physiques aux sein des bases de données Exchange. • Uniquement utilisé pour réparer les copies de bases de données. • Les bases de données différées (Laggeddatabases) n’incluent pas ces fonctionnalités • Pour les bases différées – Utilisez le raid.

  12. Restauration de page unique (Copie Active) Groupe de disponibilité de base de données Corruption de page détectée sur la copie Active (Ev 1018) Serveur de boites aux lettre N1 Serveur de boites aux lettreN2 Serveur de boites aux lettreN3 La BD place un marqueur dans le journal pour avertir la copie passive de renvoyer la page a jours DB1-Active DB1-CopyA DB1-CopyB Log Log Log La copie passive reçois le journal et le rejoue jusqu'au marqueur, retrouve la bonne page, appelle le service Replay service et envoie la page Page1 Page1 Page1 Page2 Page2 Page2 La base active reçois la bonne page, écris la page dans le journal. La page est patché Page3 Page3 Page3 Database Database Database les autre pages de réparation des autres copies sont ignorées

  13. Restauration de page unique (Copiepassive) Groupe de Disponibilité de base de données(DAG) Corruption de page détectée sur la copie Passive (Ev 1018) Serveur de boites aux lettres N1 Serveur de boites aux lettresN2 Serveur de boites aux lettresN3 La base de données passive stoppe la rééxécution des journaux (La copie des journaux continue) DB1-Active DB1-CopyA DB1-CopyB La base de données passive retrouve la page défaillante depuis l'envoi de la base active Log Log Log Page1 Page1 Page1 La copie passive attend jusqu'a ce que le fichier de journal qui satisfait au prérequis is copié, inspecté et patche la page Page2 Page2 Page2 Page3 Page3 Page3 Database Database Database La copie passive reprend l'exécution des journaux

  14. Résilience de boites aux lettres • Avantages • Augmentation de la disponibilité, remise en service rapide avec minimisation des pertes de données • Activation de bases de données en 30 Secondes • Inspection des journaux et correction de page • Nouveauté : SP1 Réplication continue en mode Block • Permet un déploiement de boites aux lettres a volumétrieimportante à coutréduit (stockage a coutréduit) • Processus de basculementidentique de basculementselon le type de panne • ( Disque/serveur / réseau)

  15. Benne de transport 1.0Problématiques Accidental/Malicious Item Deletion • Que ce passe t’il si la durée de vie des éléments supprimés dépasse la durée de rétention ? • Vous devez restaurez ces derniers depuis une sauvegarde antérieure à la période de purge • Pas de fonctionnalité limitant l’action des utilisateurs sur la benne de transport • La benne de transport 1.0 est une vue par dossier • Pas de recherche possible • Pas d’indexation possible • N’est pas déplacer avec la boite aux lettres

  16. Benne de Transport 2.0 • Implémentée comme une hiérarchie de dossier • Non_imp_subtree de la boite aux lettres • Suit la boite aux lettres en cas de déplacement • Permet la recherche • Possède des quota configurables afin de gérer les problèmes d’attaque de type Dos • Utilise deux mécanismes pour retenir les données • Préservation à moyen terme (Single Item Recovery) • Préservation à long terme (rétention légale)

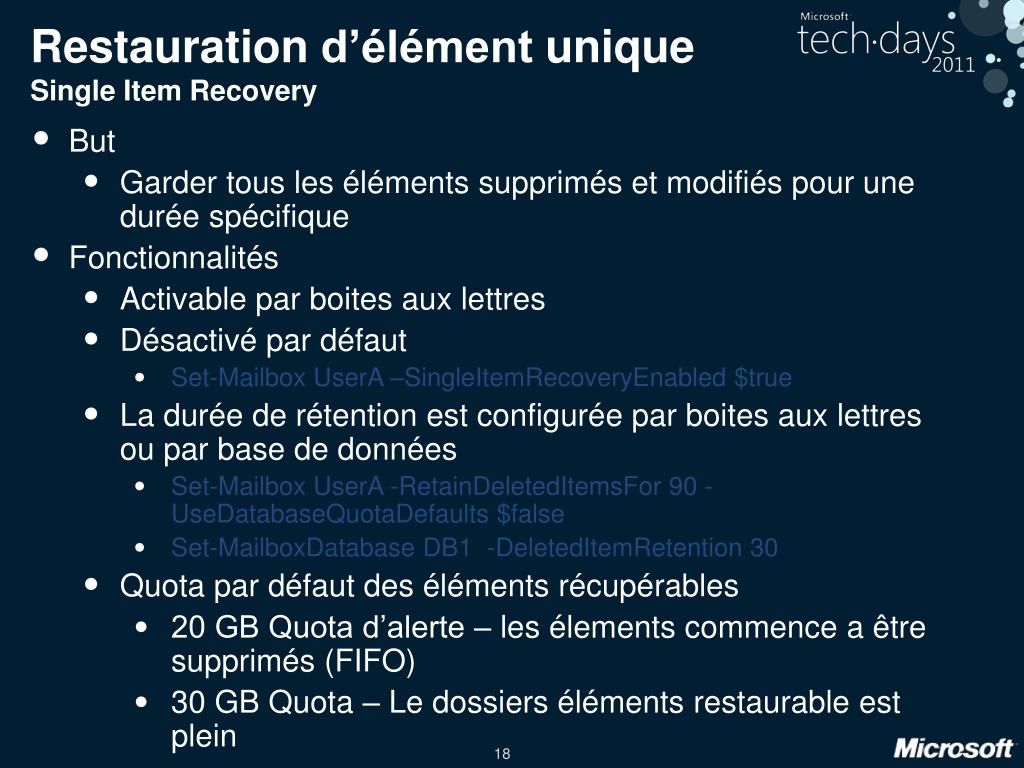

  17. Restaurationd’élément uniqueSingle Item Recovery • But • Garder tous les éléments supprimés et modifiés pour une durée spécifique • Fonctionnalités • Activable par boites aux lettres • Désactivé par défaut • Set-Mailbox UserA –SingleItemRecoveryEnabled $true • La durée de rétention est configurée par boites aux lettres ou par base de données • Set-Mailbox UserA -RetainDeletedItemsFor 90 -UseDatabaseQuotaDefaults $false • Set-MailboxDatabase DB1 -DeletedItemRetention 30 • Quota par défaut des éléments récupérables • 20 GB Quota d’alerte – les élements commence a être supprimés (FIFO) • 30 GB Quota – Le dossiers éléments restaurable est plein

  18. Restaurationd’élements unique (1) Message délivré Mailbox • 1-2 yrs of E-mail • Size 2-10GB • Online and Offline Inbox … (2) Message déplacerdans les dossier elements supprimés (5) Messagemodifié Deleted Items Recoverable Items (3) Message supprimés Deletions Versions (4) Message purgé par l’utilisateur Purges (6) Messages purgés après 14 jours Messages purged by 14 day (or custom DIRW) policy

  19. Rétentionlégale • Objectifs • Retenir tout les élementssupprimé et modifiés pour unedurée fixe ou pour des contrainteslégales • Fonctionnalités • Activation par boites aux lettres • Désactivée par défaut • Set-Mailbox UserA -LitigationHoldEnabled $true • Un utilisateur 2010 peutêtreprevenu par message quesaboite aux lettres fait l’objetd’unerétentionlegale. • Set-Mailbox UserA -RetentionURL <legal URL> • Set-Mailbox UserA -RetentionComment <legal note> • Recoverable items folder quota defaults • 20 GB Warning Quota – application event is logged • 30 GB Quota – recoverable items folder full Rétention légale <> Archivage Legal

  20. Retention Légale (1) Message Délivré Boite aux lettres • 1-2 yrs of E-mail • Size 2-10GB • Online and Offline Inbox … (2) Message déplacerdans le dossier élementssupprimés (5) Le message est édité Deleted Items Recoverable Items (3) Message supprimé Deletions Versions (4) Le message estpurgé par l’utilisateur (6) Les messages sont déplacé dans le dossier de Purge mais ne sont pas supprimés par le système Purges

  21. Principaux avantage de la restauration d’élément • Principaux avantages • Facilité de restauration pour les administrateurs via ECP • Nécessite une licence d’accès Entreprise (eCal) • Utilisation possible des commandes Powershell pour la restauration • Ne nécessite pas de licence d’accès Entreprise (eCal) • http://msexchangeteam.com/archive/2010/04/26/454733.aspx • Pas de nécessité de faire de sauvegarde spécifique pour pouvoir restaurer un message. • Brick Level • Solution économique

  22. Corruption logique Logical Corruptions • Il existe deux types de corruption logique • Corruption de base logique • Les checksum de page sont Ok, mais les données de page sont corrompues. (données invalides) • Store Logical Corruption – • Des modifications dans les données de page ont été faites qui ne correspondent pas a ce qu’attend l’application • Causes principales: Produits tiers, Ancienne solution de mobilité spécifiquement sur des données de calendrier

  23. Gestion des corruptions logiques • Restauration d’élément unique • Possibilité de restaurer la version originale • Pas de possibilité de restaurer la version de l’item corrompu • L’assistant de réparation de calendrier détecte et corrige les inconsistance de rendez-vous simple ou récurrent pour les boites aux lettres reposant sur le serveur de boites aux lettres. • Pas de perte d’informations, • Lors d’un déplacement des boites aux lettres, le service de réplication de boites aux lettres détecte les éléments corrompus et ne les reconduits pas. • Le service Pack1 fournit une nouvelle commande powershellNew-MailboxRepairRequest qui gére les corruptions de dossiers sur des problématiques comme les dossiers de recherches, le comptage d’item, les vues, les relations de dossier parents enfants. • Pour les autres cas, il faut utiliser la restauration ou les bases de données différée (laggeddatabase copy)

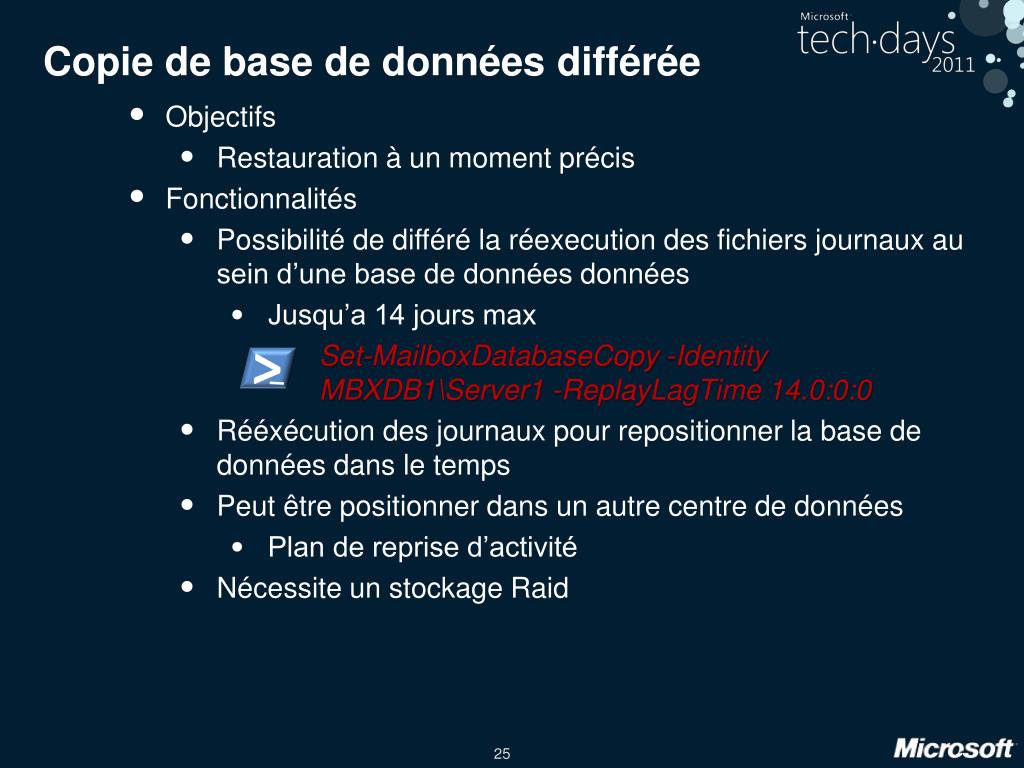

  24. Copie de base de données différée • Objectifs • Restauration à un moment précis • Fonctionnalités • Possibilité de différé la réexecution des fichiers journaux au sein d’une base de données données • Jusqu’a 14 jours max • Set-MailboxDatabaseCopy -Identity MBXDB1\Server1 -ReplayLagTime 14.0:0:0 • Rééxécution des journaux pour repositionner la base de données dans le temps • Peut être positionner dans un autre centre de données • Plan de reprise d’activité • Nécessite un stockage Raid > _

  25. Etapes de récupération avec un base de donnéesdifférée ServeurBal 1 Serveur Bal 2 Serveur Bal 3 ServeurBal 4 Copiedifférée DB 1 DB 1 DB 1 DB 1 DB 1 1 2 3 4 5 6 7 Groupe de disponibilité de base de données(DAG) 1. Suspendre la réplication 2. Effectué un cliché instantané (Vss) RecoveryDatabase DB 1 3. Sélectionner les journaux a rejouer 4. Rejouer les journaux avec ESEUtil 1 2 3 4 5 5. Copier la base et récupérer les éléments 6. Remettre la base en route (Application du snap) 6 7 7. Relancer la réplication

  26. Base de donnéesdifférées(Lagged Database) • Principaux avantages • Restauration plus facile pour les bases de données importantes Vs Backup and restore • Moins de duplication de données que de multiple copie de données dans le temps • Securité – Permet de réduire les risques • A retenir ! • Non nécessaire en cas d’utilisation de solution de sauvegarde VSS (DPM 2010) • Les bases de données différées ne doivent pas être des bases activables. • Le support disque doit offrir de la tolérance de panne (raid) • Leurs mises en place à des conséquences sur le stockage

  27. Protection Native des données Exchange Un petit résumé • Le concept • La PNDE se base sur les mécanismes internes du produit pour protéger les données de messagerie hors sauvegarde VSS. • Les pré-requis sont • 3 copies minimum de base de données en haute disponibilité (Dag) • Activation des fonctionnalités de Restauration d’élément unique avec une fenêtre de rétention des éléments supprimés (FRES) en rapport avec le SLA • Les copies de base de données à écritures différées sont optionnelles

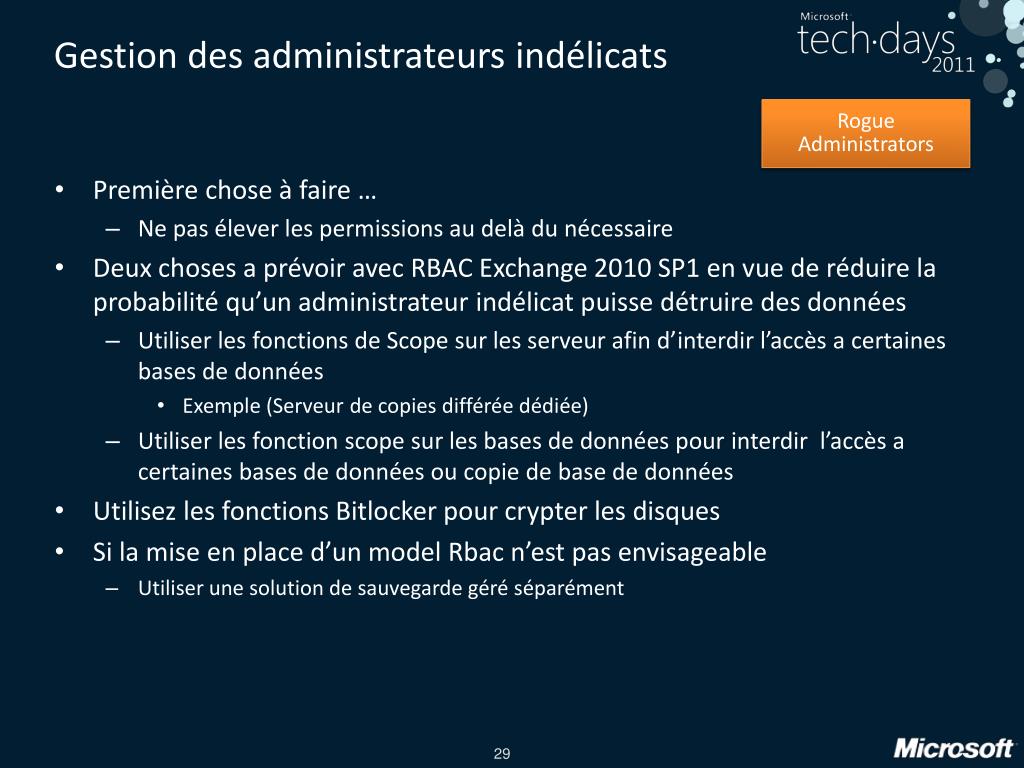

  28. Gestion des administrateurs indélicats Rogue Administrators • Première chose à faire … • Ne pas élever les permissions au delà du nécessaire • Deux choses a prévoir avec RBAC Exchange 2010 SP1 en vue de réduire la probabilité qu’un administrateur indélicat puisse détruire des données • Utiliser les fonctions de Scope sur les serveur afin d’interdir l’accès a certaines bases de données • Exemple (Serveur de copies différée dédiée) • Utiliser les fonction scope sur les bases de données pour interdir l’accès a certaines bases de données ou copie de base de données • Utilisez les fonctions Bitlocker pour crypter les disques • Si la mise en place d’un model Rbac n’est pas envisageable • Utiliser une solution de sauvegarde géré séparément

  29. Compliance Policy in Exchange 2010 SP1 • Provide a richer feature set incorporating customer feedback and take archive and discovery to the cloud Préserver Découverte Strategie Rétention Stratégie D’audit Recherche Multi Boites aux lettres Archive Personnelle Move/Delete Policy • Archive sur DB différente • Archive dans le the cloud • Outlook 2007 Support l’import PST directementdansl’Archive • Délégationd’Admin • Support Webservice • Gérer par EMC • EWS supporte les archives • Déplacementautomatique du contenu de la balprimaireversl’archive • Audit de Boites aux lettres • Gestion a travers ECP cmdlets • Report and exports results • Search Preview • De-duplication • Search and Destroy • Annotations • Cross Premise Search • Cmdlet Auditing • Non-Owner Auditing • Géréepar ECP

  30. Cas Concret

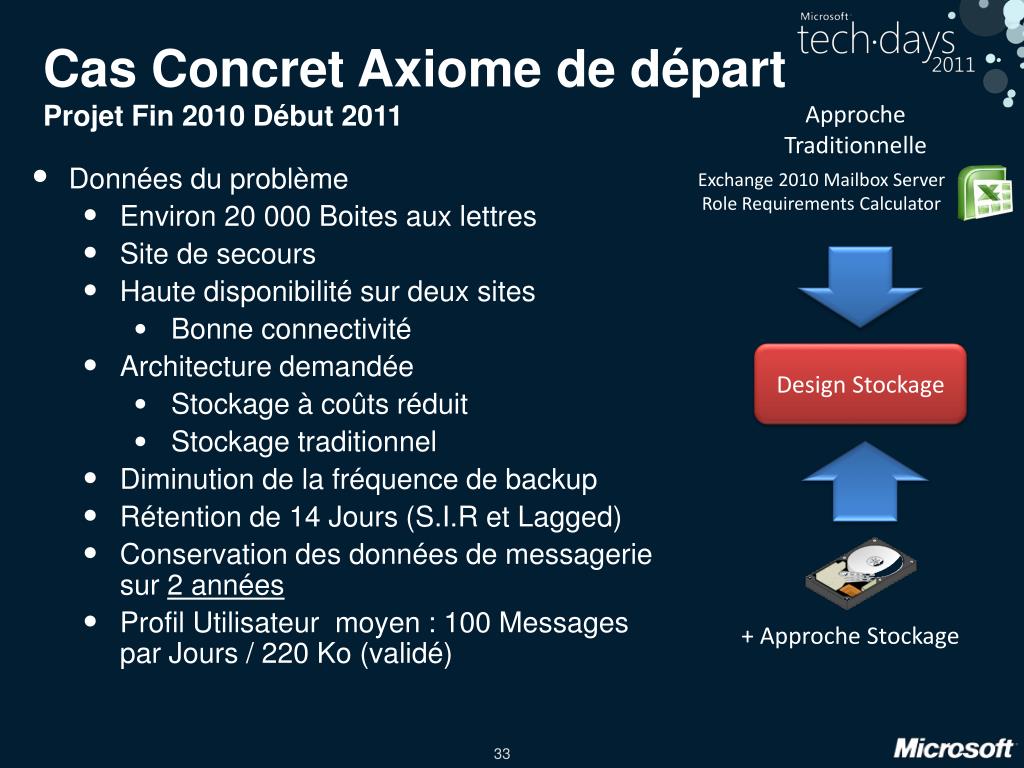

  31. Cas Concret Axiome de départProjet Fin 2010 Début 2011 ApprocheTraditionnelle • Données du problème • Environ 20 000 Boites aux lettres • Site de secours • Haute disponibilité sur deux sites • Bonne connectivité • Architecture demandée • Stockage à coûts réduit • Stockage traditionnel • Diminution de la fréquence de backup • Rétention de 14 Jours (S.I.R et Lagged) • Conservation des données de messagerie sur 2 années • Profil Utilisateur moyen : 100 Messages par Jours / 220 Ko (validé) Exchange 2010 Mailbox Server RoleRequirementsCalculator Design Stockage + Approche Stockage

  32. Ratio IC Un calcul qui peut aider • Principe • Trouver le type de disque le plus adapté • Méthode • Divise l’IO pour une bal / taille de la boites aux lettres • 0,06 Io & 1 Gb de Quota • 0,06/1 = 0,06 • Disque Sata • 500 Gb = 75/500 • 1 Tb=75 /1000 • 2 Tb = 75/2000

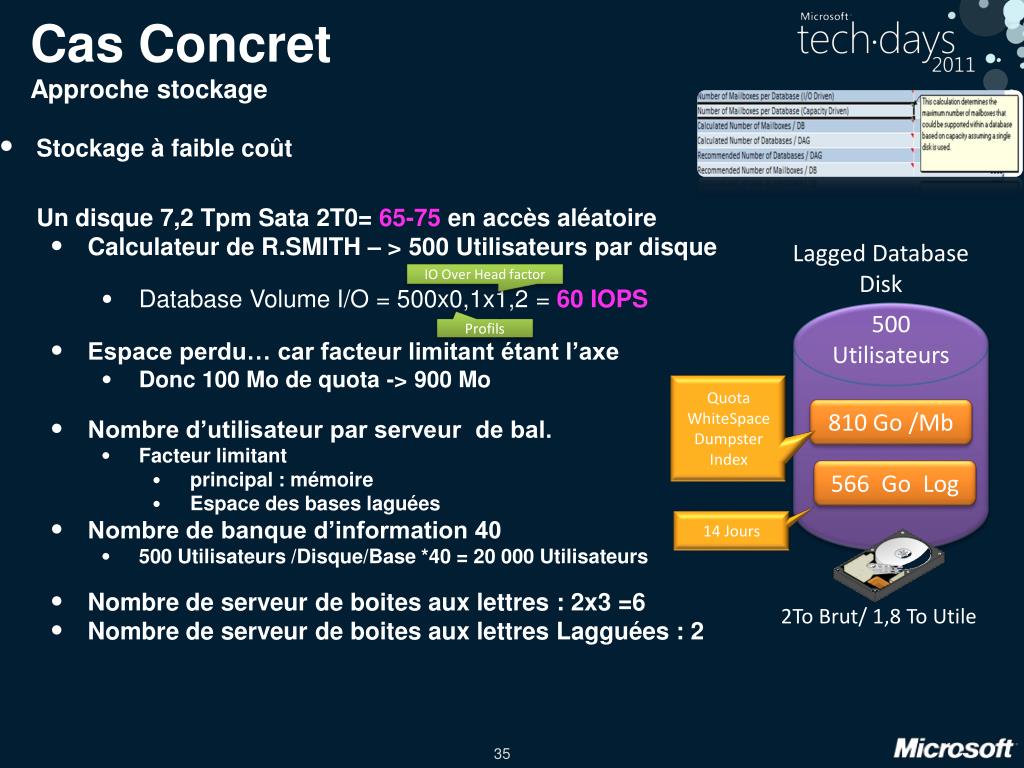

  33. Cas ConcretApproche stockage • Stockage à faiblecoûtUn disque 7,2 Tpm Sata 2T0= 65-75 en accès aléatoire • Calculateur de R.SMITH – > 500 Utilisateurs par disque • Database Volume I/O = 500x0,1x1,2 = 60 IOPS • Espace perdu… car facteur limitant étant l’axe • Donc 100 Mo de quota -> 900 Mo • Nombre d’utilisateur par serveur de bal. • Facteur limitant • principal : mémoire • Espace des bases laguées • Nombre de banque d’information 40 • 500 Utilisateurs /Disque/Base *40 = 20 000 Utilisateurs • Nombre de serveur de boites aux lettres : 2x3 =6 • Nombre de serveur de boites aux lettres Lagguées : 2 LaggedDatabase Disk IO Over Head factor 500 Utilisateurs Profils Quota WhiteSpace Dumpster Index 810 Go /Mb 566 Go Log 14 Jours 2To Brut/ 1,8 To Utile

  34. Architecture proposée Question pour vous : Pourquoi 4 serveurs ?

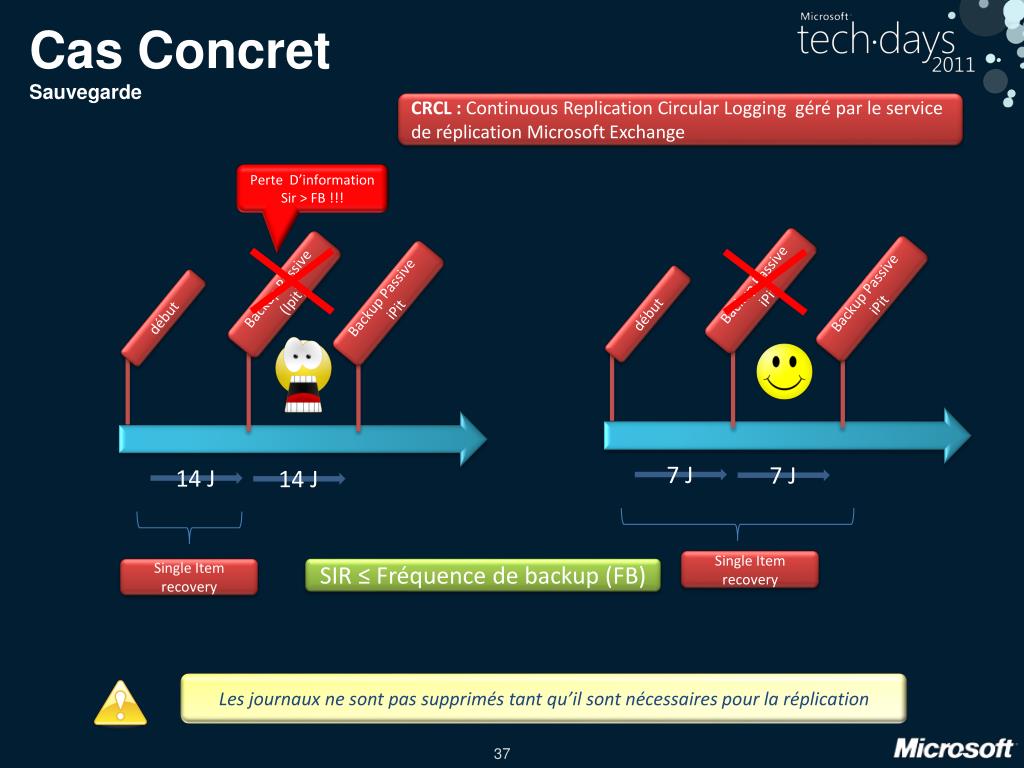

  35. Cas ConcretSauvegarde CRCL : ContinuousReplicationCircularLogging géré par le service de réplication Microsoft Exchange Perte D’information Sir > FB !!! Backup Passive iPit Backup Passive (Ipit) Backup Passive iPit Backup Passive iPit début début 7 J 7 J 14 J 14 J Single Item recovery Single Item recovery SIR ≤ Fréquence de backup (FB) Les journaux ne sont pas supprimés tant qu’il sont nécessaires pour la réplication

  36. Points d’attention • Native Protection = 3 copies de bases de données a minima sur du disque non sécurisé (Jbod) • Préciser vos données de RTO / RPO • Conditionne fortement l’architecture technique • Valider que les ressources réseaux soient capables d’accepter l’environnement Dag. (bande passante de réplication) • Envisagez précisément l’ensemble des scénarios catastrophes • Perte base/Perte de serveur/ Perte de centre de données • Corruption généralisée • Si envisagé , valider vos temps de sauvegarde et de restoration

  37. Remerciements • Damien Caro (Microsoft) • Anthony Costeseque (Apx) (http://diskshadow.fr/) • Thierry Lelan (Apx) • David Pekmez (Exakis) • Visiteurs UnifiedIt (http://Unifiedit.wordpress.com) Rencontre MVP Exchange Techdays • Ask The Experts (Stand ATE Exchange) • David Pekmez(a survivor MVP Exchange guy !!) • Mardi PM • Mercredi PM

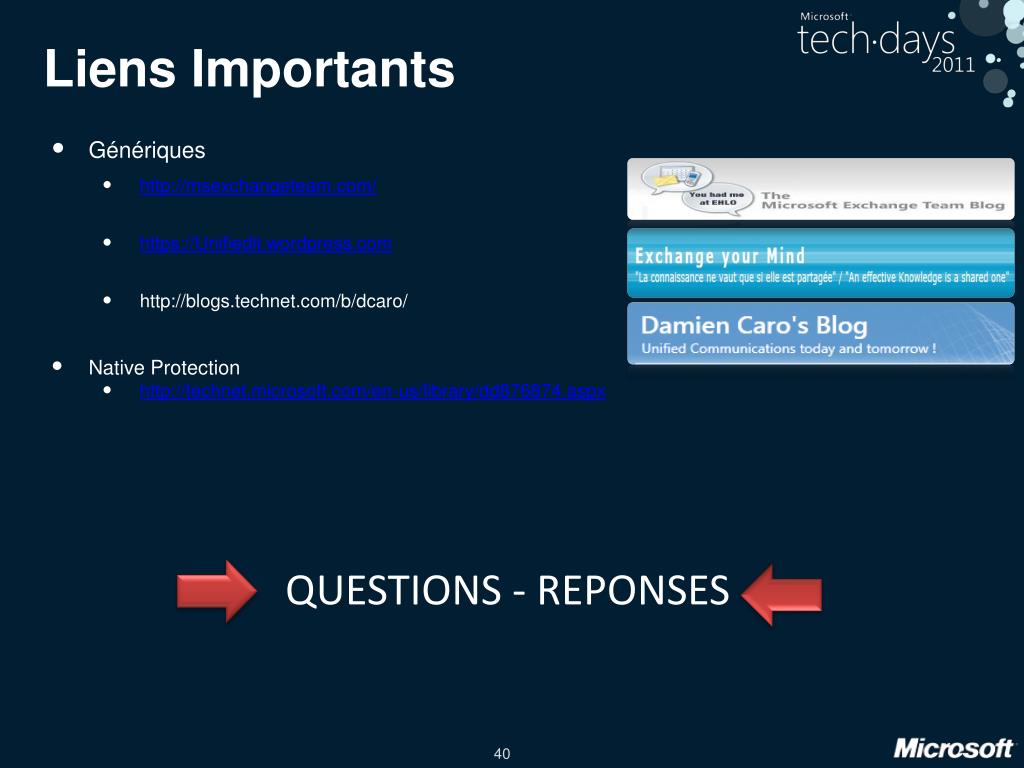

  38. Liens Importants • Génériques • http://msexchangeteam.com/ • https://Unifiedit.wordpress.com • http://blogs.technet.com/b/dcaro/ • Native Protection • http://technet.microsoft.com/en-us/library/dd876874.aspx QUESTIONS - REPONSES
