  1. TDRTime-domainreflectometer

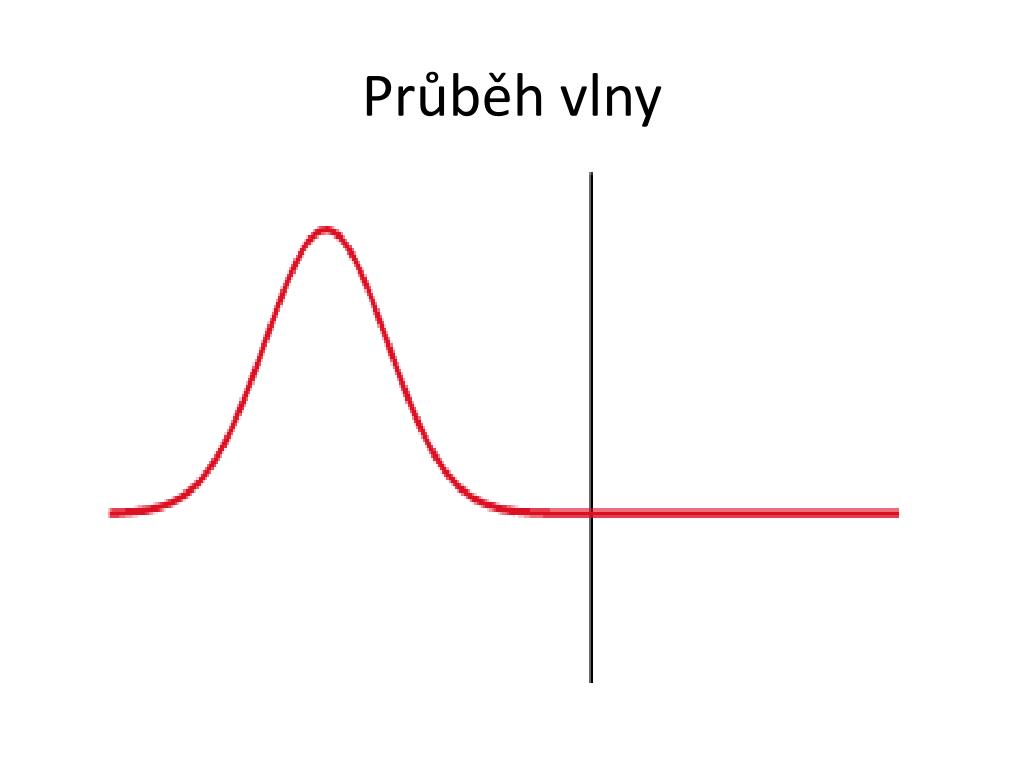

  2. Průběh vlny

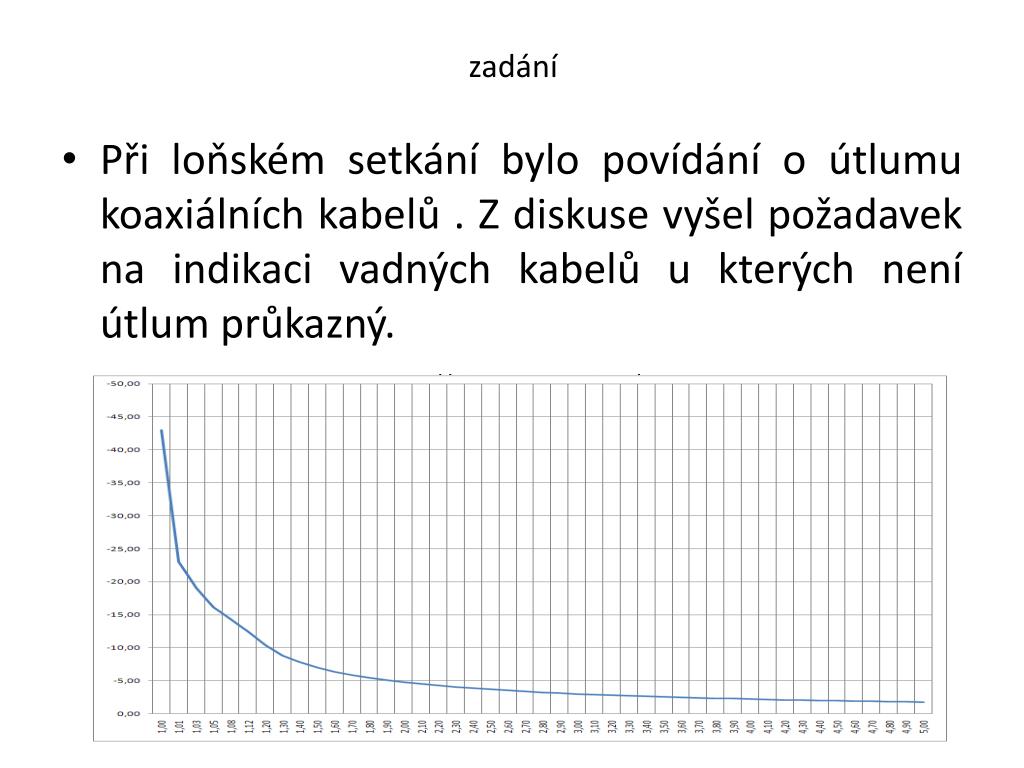

  3. zadání • Při loňském setkání bylo povídání o útlumu koaxiálních kabelů . Z diskuse vyšel požadavek na indikaci vadných kabelů u kterých není útlum průkazný. http://ok1vvm.aitech.cz/

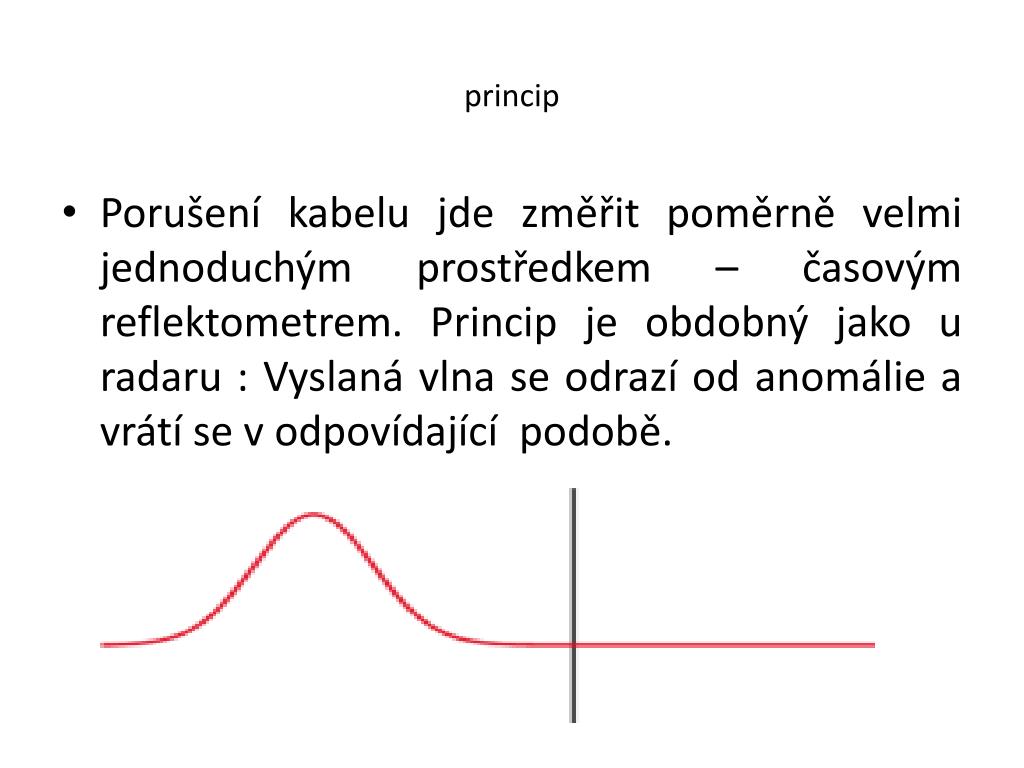

  4. princip • Porušení kabelu jde změřit poměrně velmi jednoduchým prostředkem – časovým reflektometrem. Princip je obdobný jako u radaru : Vyslaná vlna se odrazí od anomálie a vrátí se v odpovídající podobě.

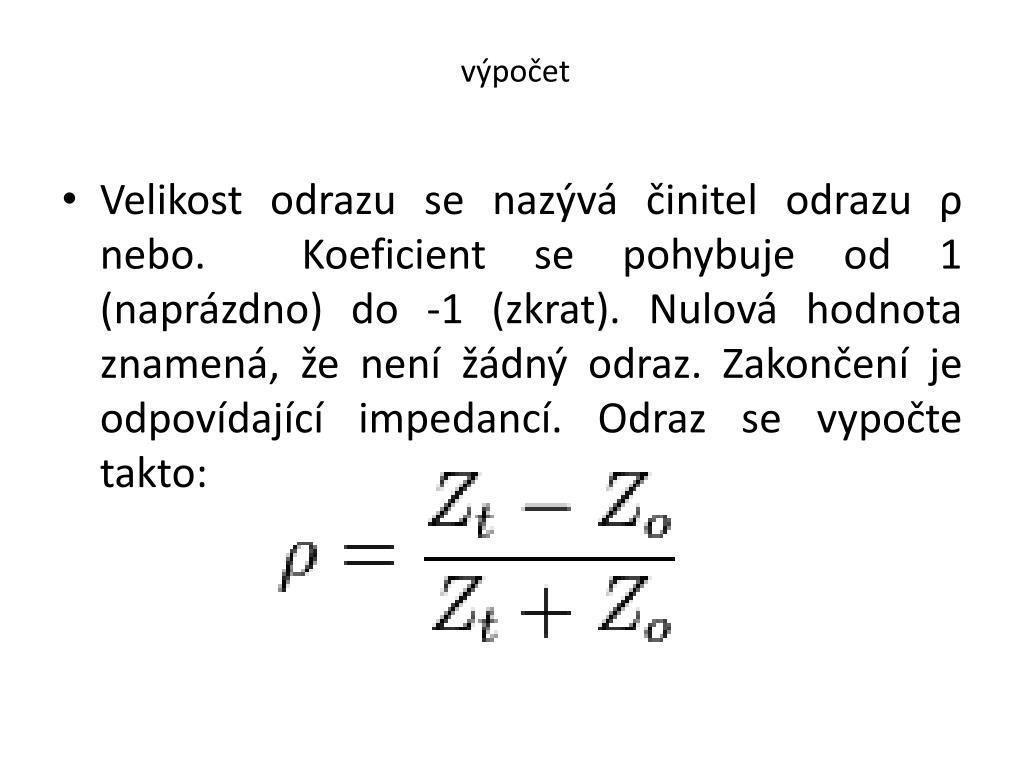

  5. výpočet • Velikost odrazu se nazývá činitel odrazu ρ nebo. Koeficient se pohybuje od 1 (naprázdno) do -1 (zkrat). Nulová hodnota znamená, že není žádný odraz. Zakončení je odpovídající impedancí. Odraz se vypočte takto:

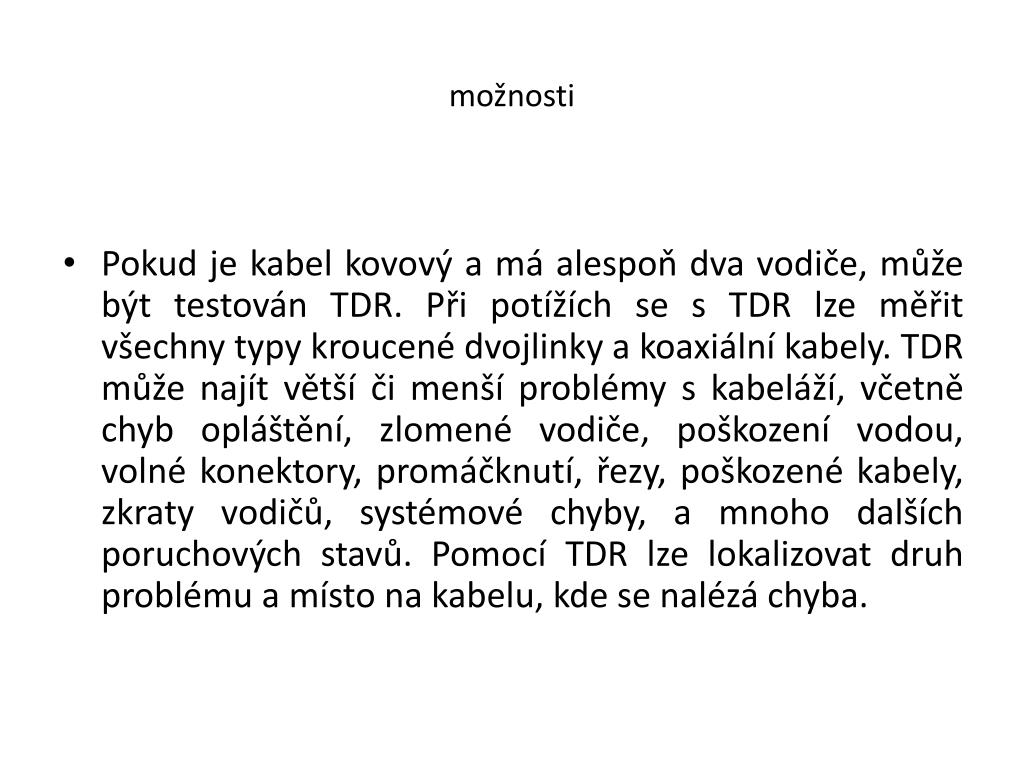

  6. možnosti • Pokud je kabel kovový a má alespoň dva vodiče, může být testován TDR. Při potížích se s TDR lze měřit všechny typy kroucené dvojlinky a koaxiální kabely. TDR může najít větší či menší problémy s kabeláží, včetně chyb opláštění, zlomené vodiče, poškození vodou, volné konektory, promáčknutí, řezy, poškozené kabely, zkraty vodičů, systémové chyby, a mnoho dalších poruchových stavů. Pomocí TDR lze lokalizovat druh problému a místo na kabelu, kde se nalézá chyba.

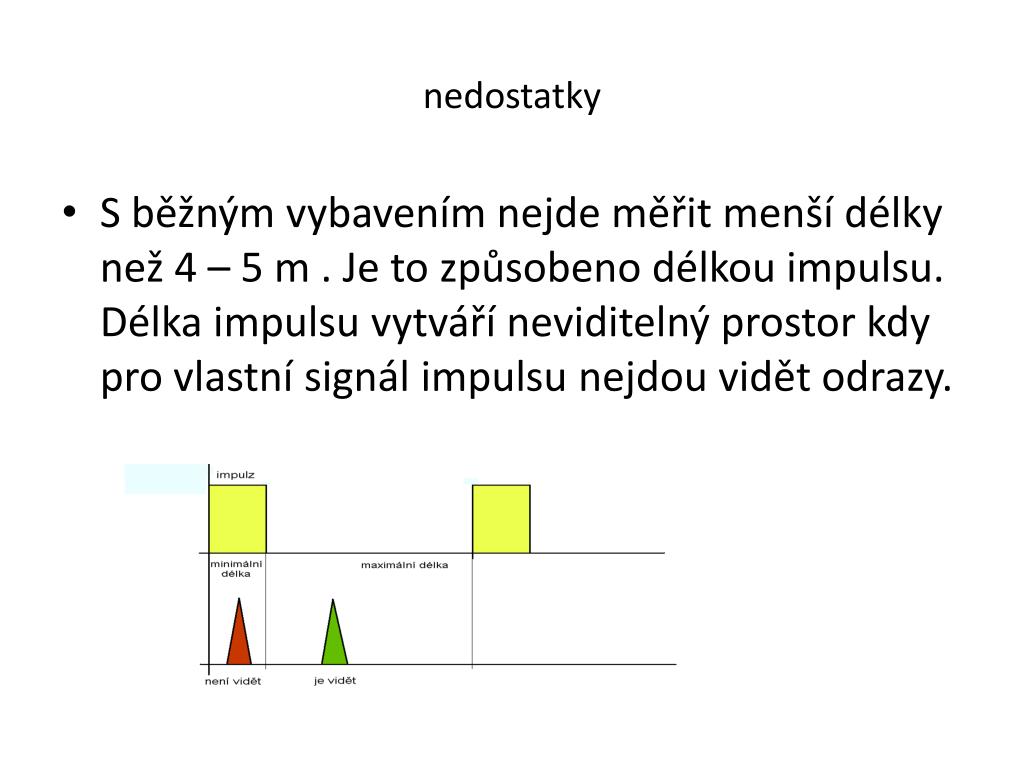

  7. nedostatky • S běžným vybavením nejde měřit menší délky než 4 – 5 m . Je to způsobeno délkou impulsu. Délka impulsu vytváří neviditelný prostor kdy pro vlastní signál impulsu nejdou vidět odrazy.

  8. Pokud je kabel delší, nezbude nám nic jiného než ho otočit 

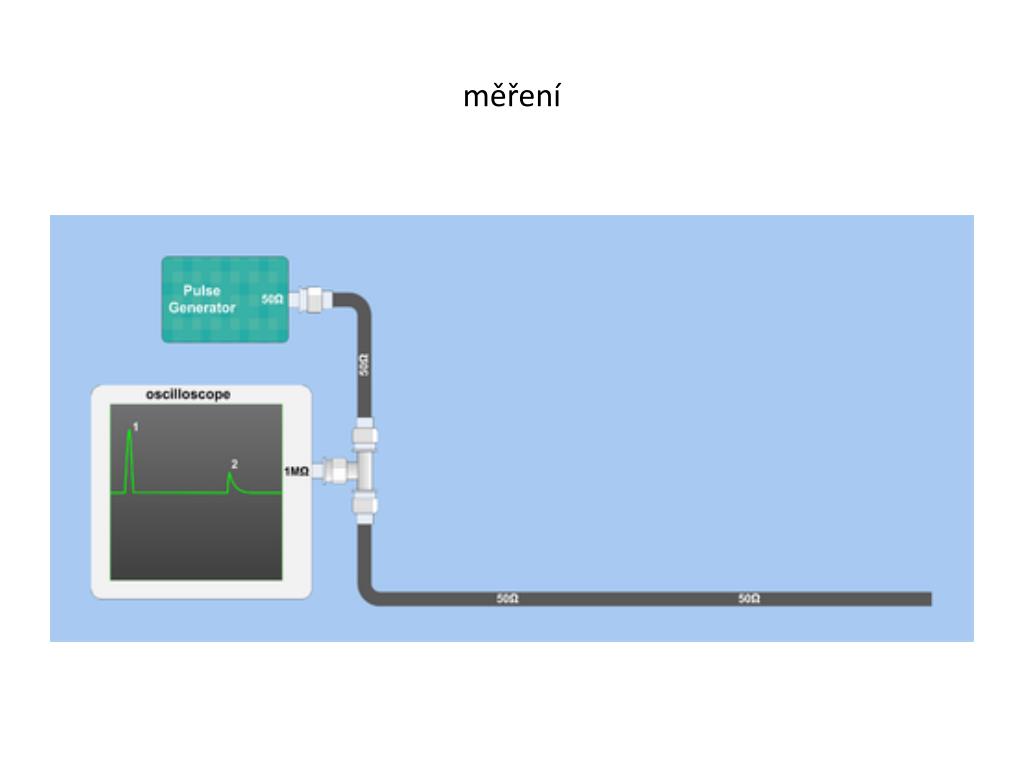

  9. měření

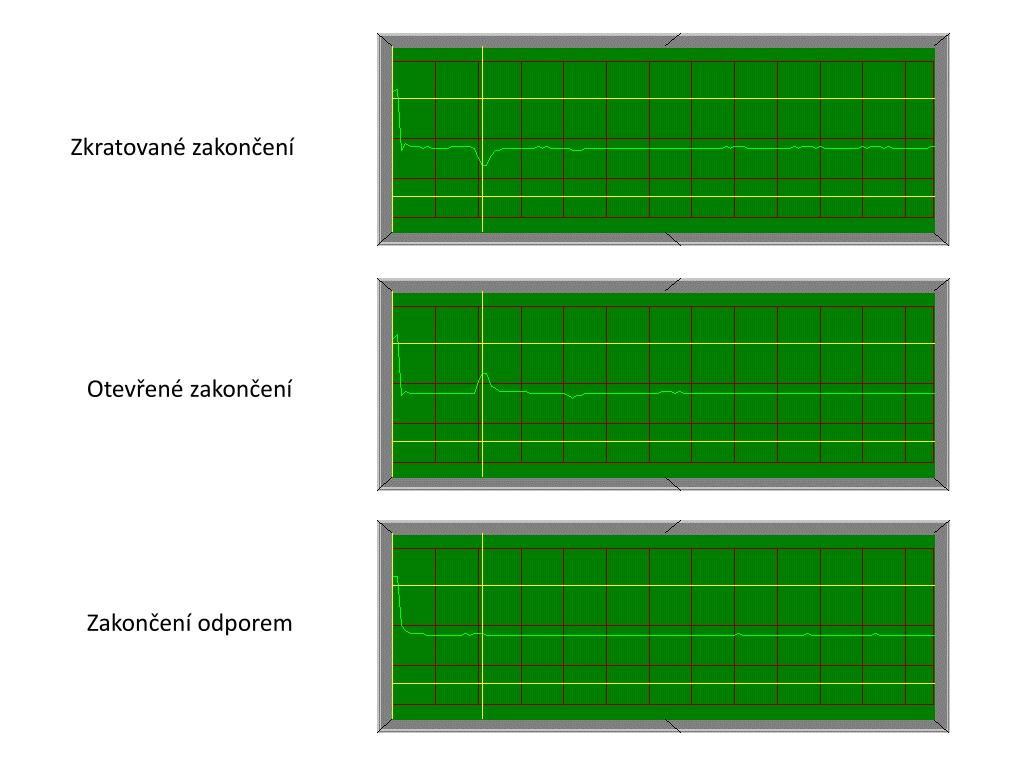

  10. Zkratované zakončení Otevřené zakončení Zakončení odporem

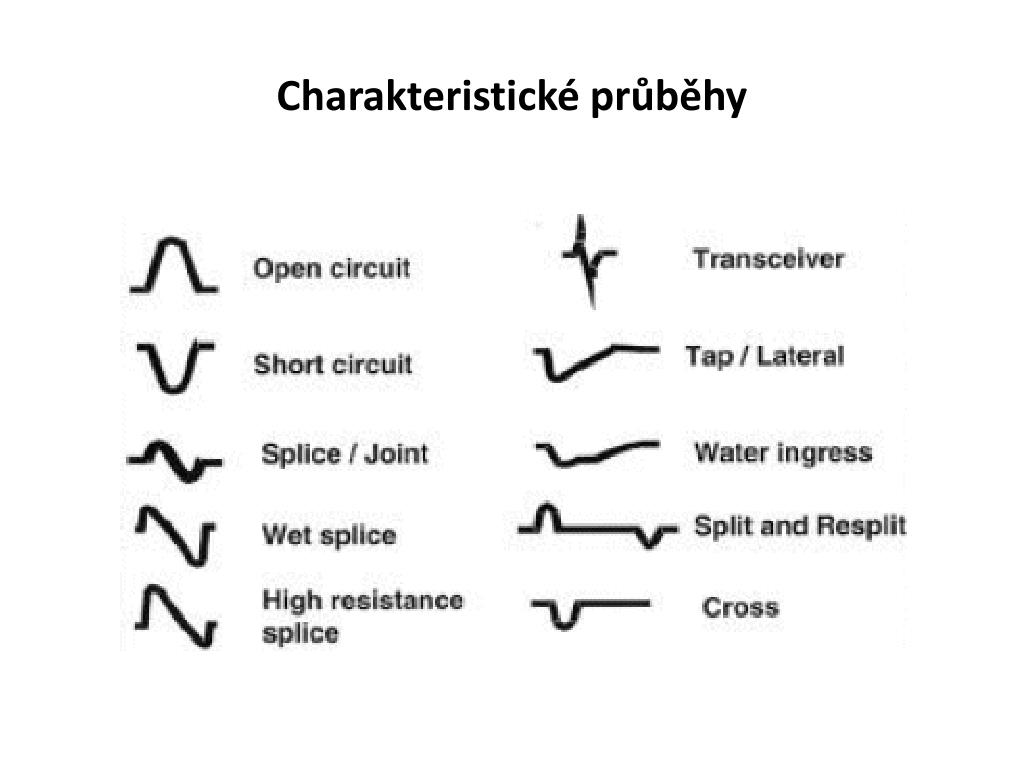

  11. Charakteristické průběhy

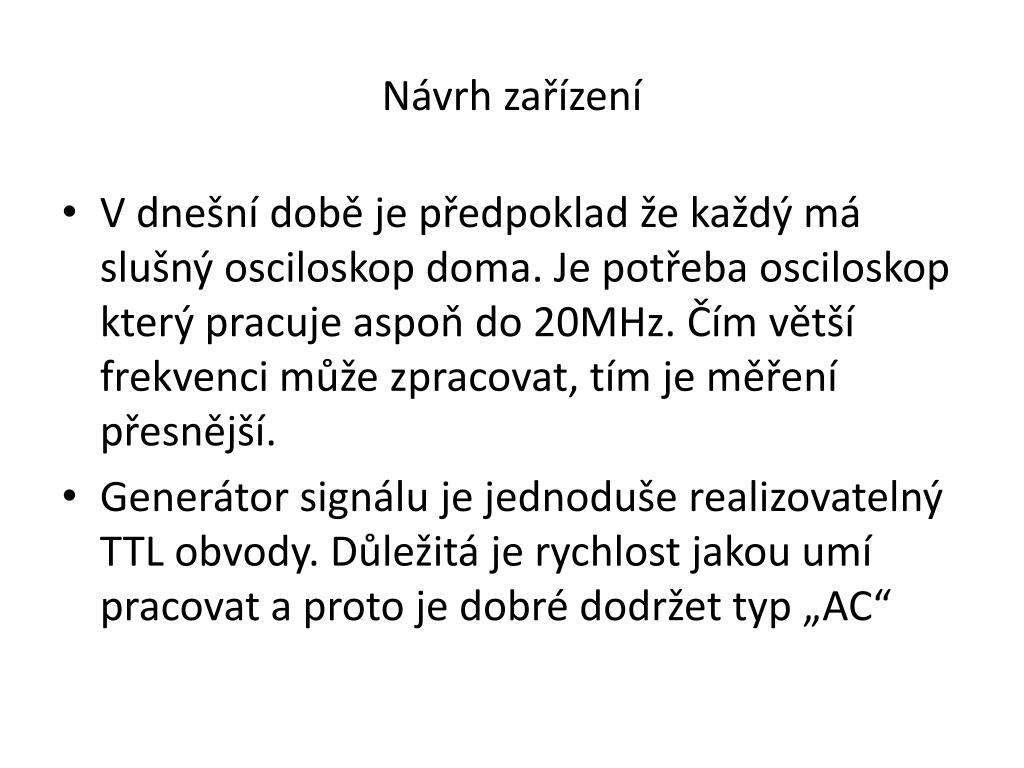

  12. Návrh zařízení • V dnešní době je předpoklad že každý má slušný osciloskop doma. Je potřeba osciloskop který pracuje aspoň do 20MHz. Čím větší frekvenci může zpracovat, tím je měření přesnější. • Generátor signálu je jednoduše realizovatelný TTL obvody. Důležitá je rychlost jakou umí pracovat a proto je dobré dodržet typ „AC“

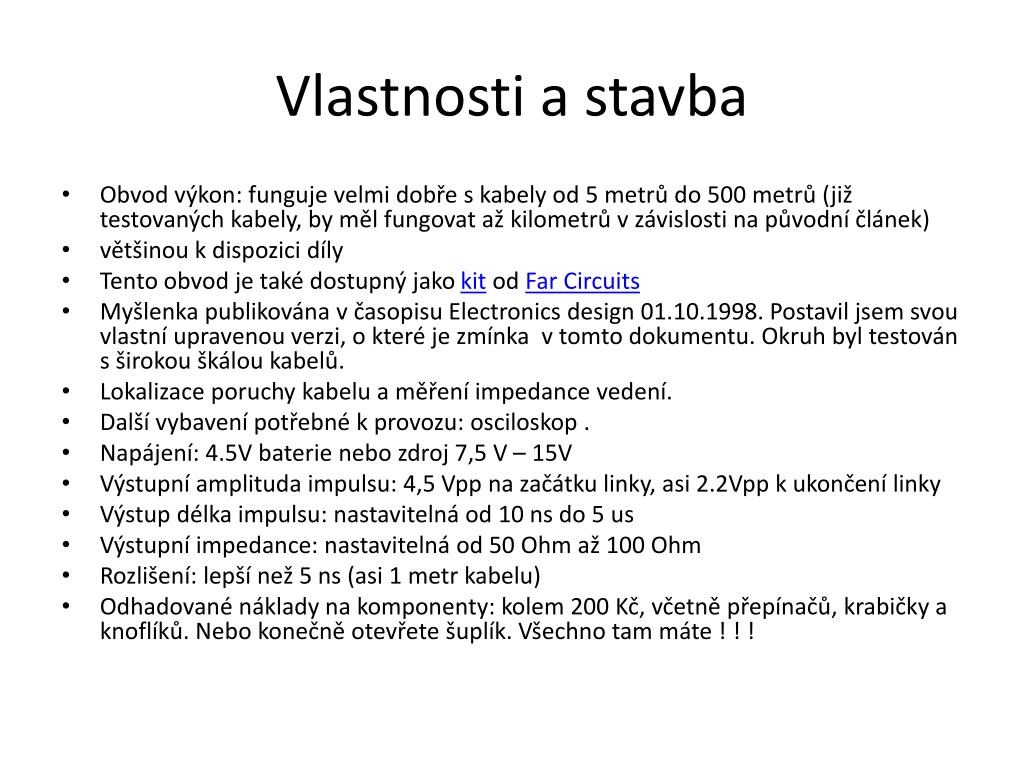

  13. Vlastnosti a stavba • Obvod výkon: funguje velmi dobře s kabely od 5 metrů do 500 metrů (již testovaných kabely, by měl fungovat až kilometrů v závislosti na původní článek) • většinou k dispozici díly • Tento obvod je také dostupný jako kit od Far Circuits • Myšlenka publikována v časopisu Electronics design 01.10.1998. Postavil jsem svou vlastní upravenou verzi, o které je zmínka v tomto dokumentu. Okruh byl testován s širokou škálou kabelů. • Lokalizace poruchy kabelu a měření impedance vedení. • Další vybavení potřebné k provozu: osciloskop . • Napájení: 4.5V baterie nebo zdroj 7,5 V – 15V • Výstupní amplituda impulsu: 4,5 Vpp na začátku linky, asi 2.2Vpp k ukončení linky • Výstup délka impulsu: nastavitelná od 10 ns do 5 us • Výstupní impedance: nastavitelná od 50 Ohm až 100 Ohm • Rozlišení: lepší než 5 ns (asi 1 metr kabelu) • Odhadované náklady na komponenty: kolem 200 Kč, včetně přepínačů, krabičky a knoflíků. Nebo konečně otevřete šuplík. Všechno tam máte ! ! !

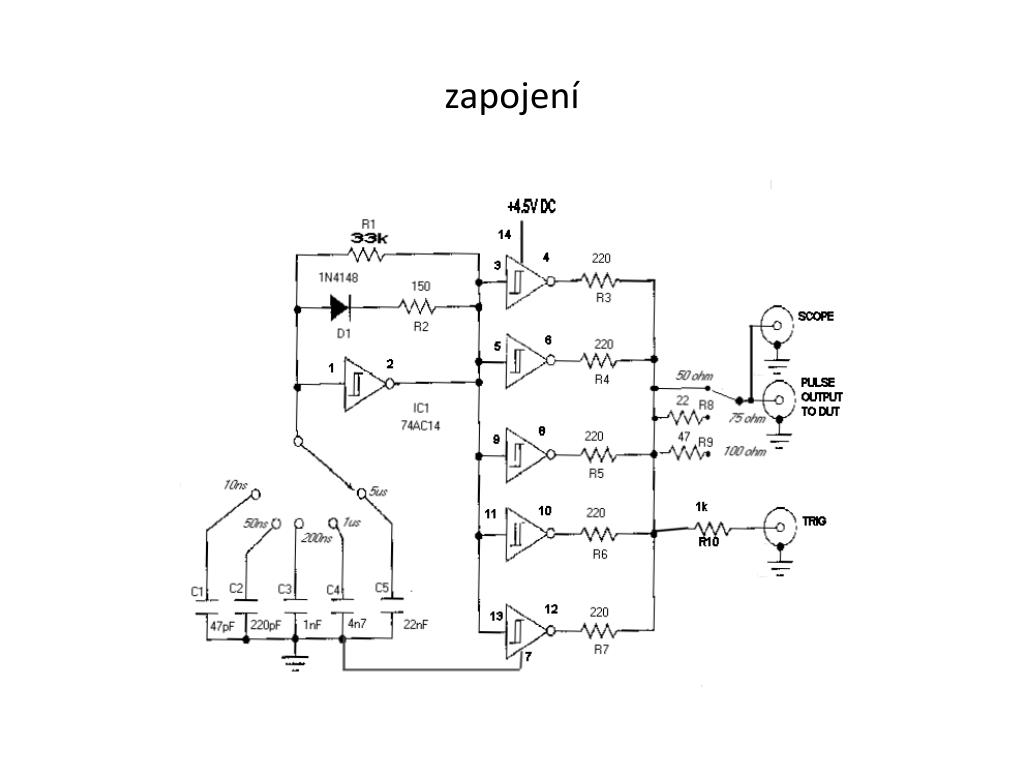

  14. zapojení

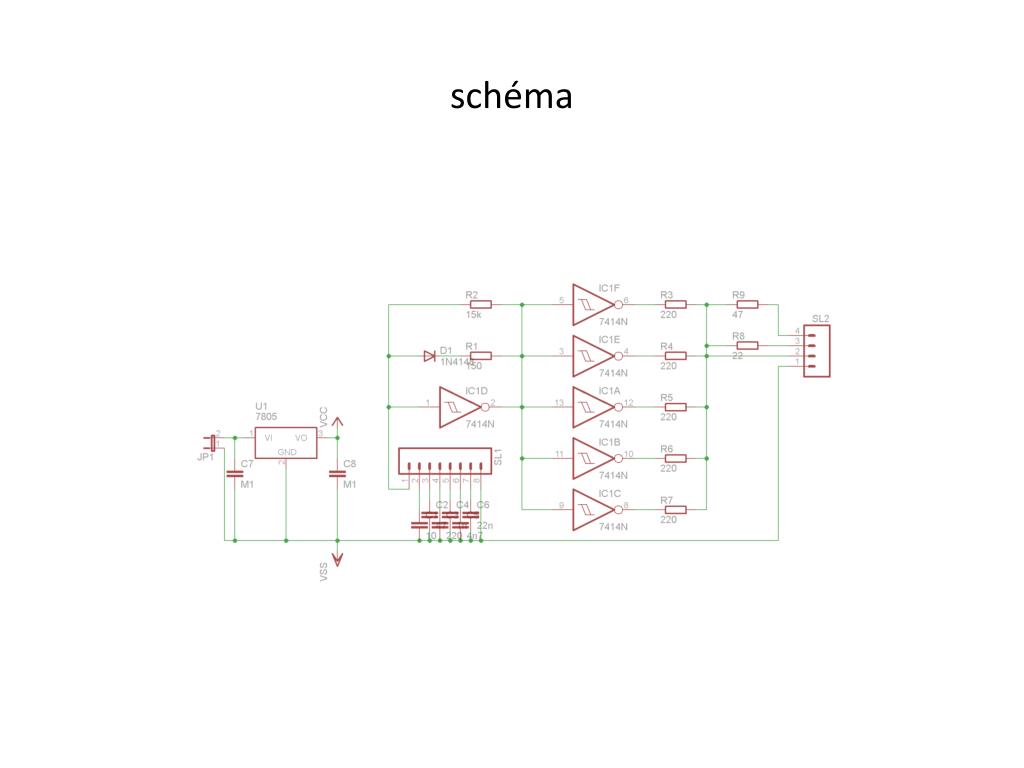

  15. schéma

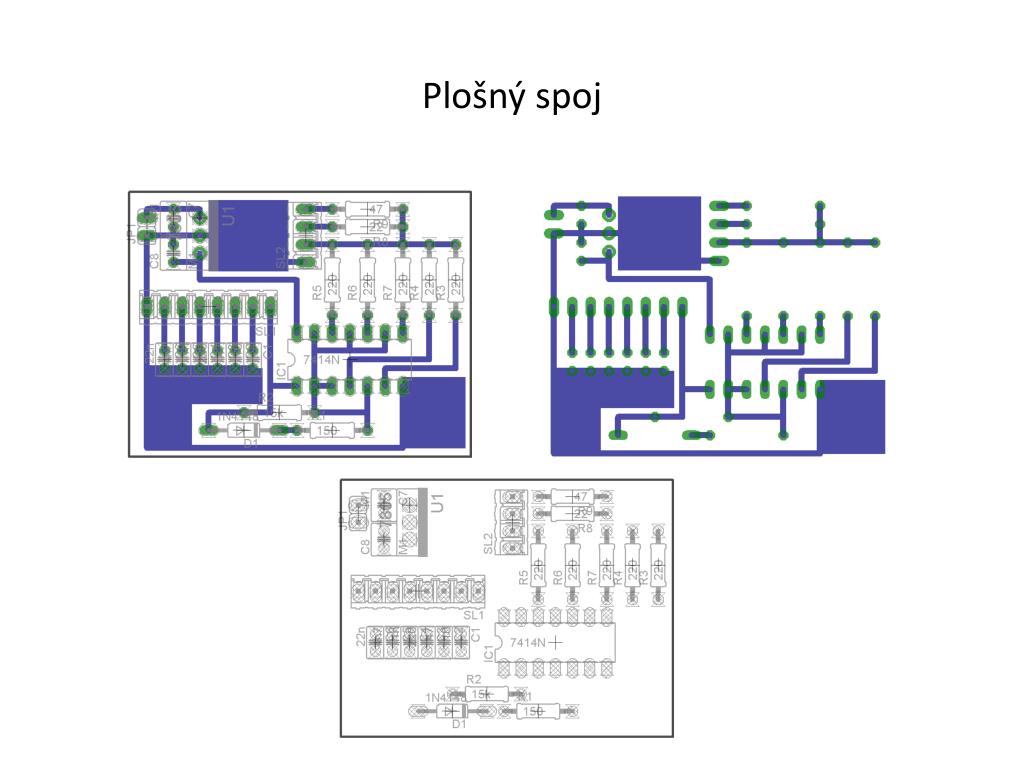

  16. Plošný spoj

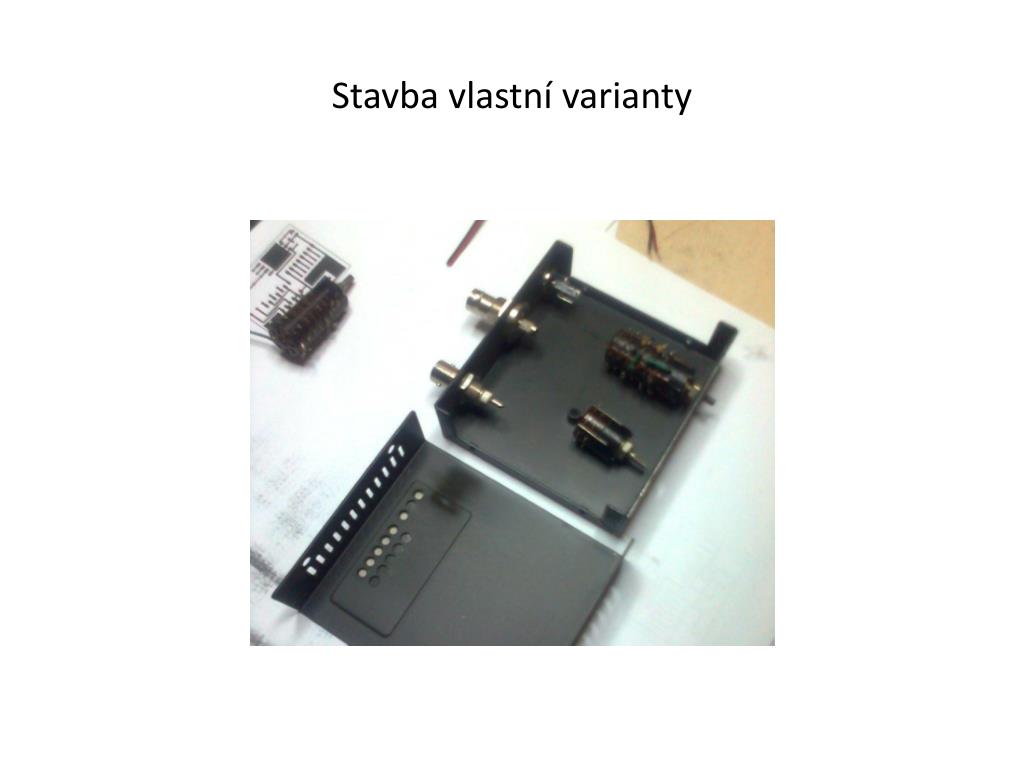

  17. Stavba vlastní varianty

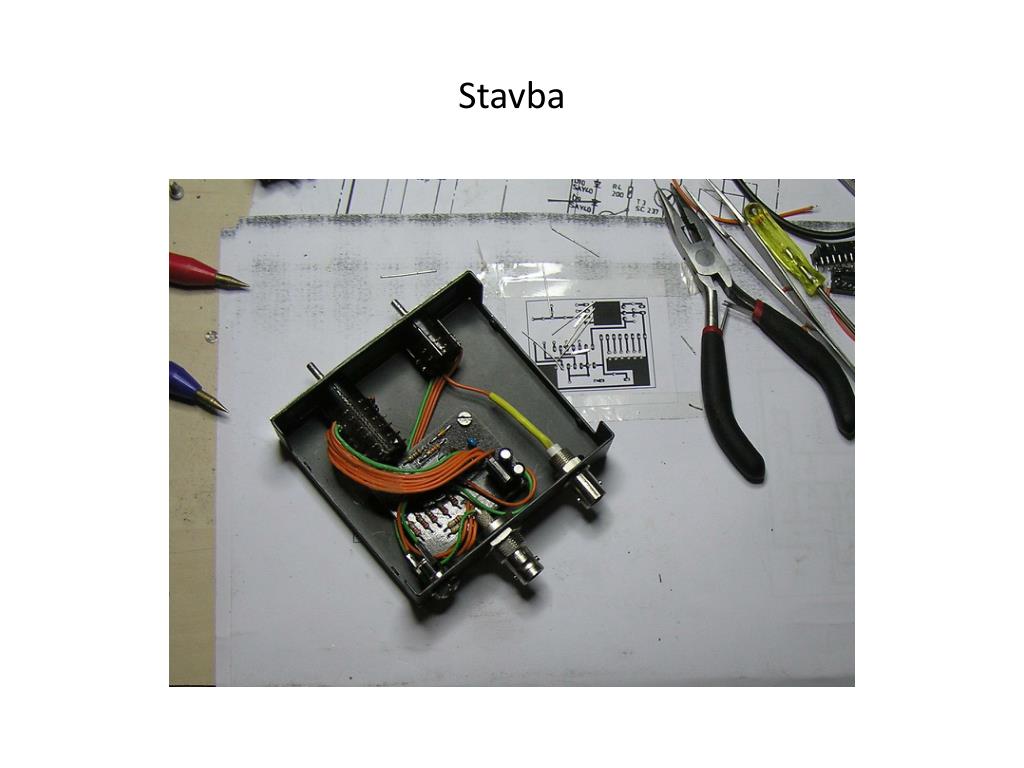

  18. Stavba

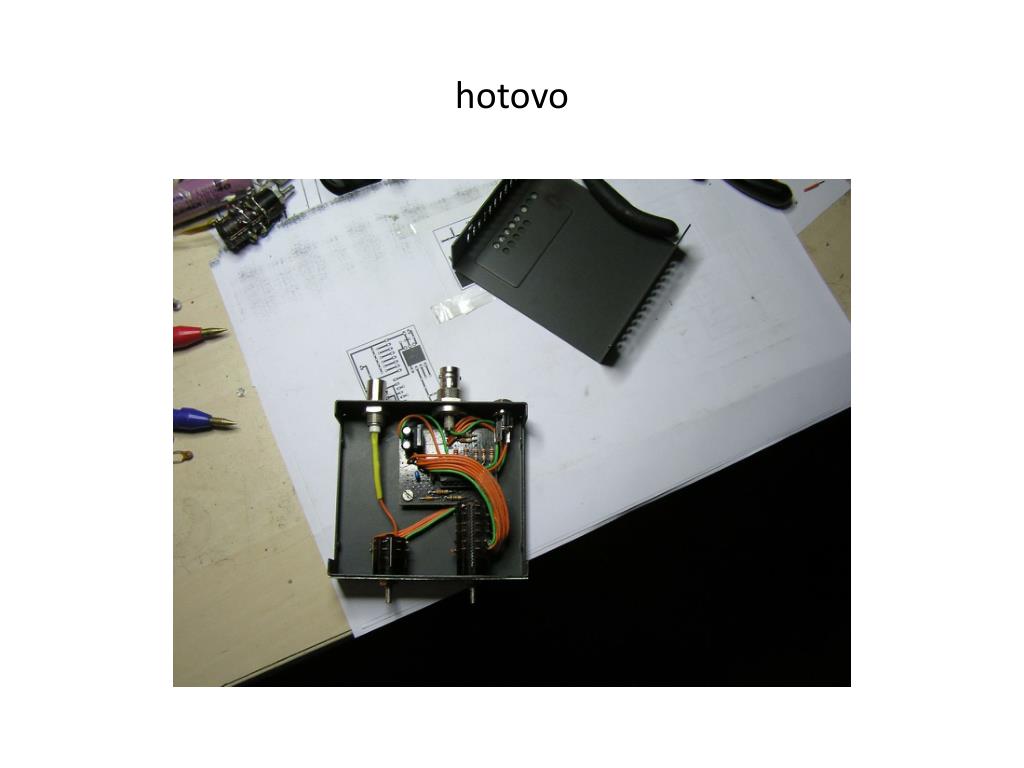

  19. hotovo

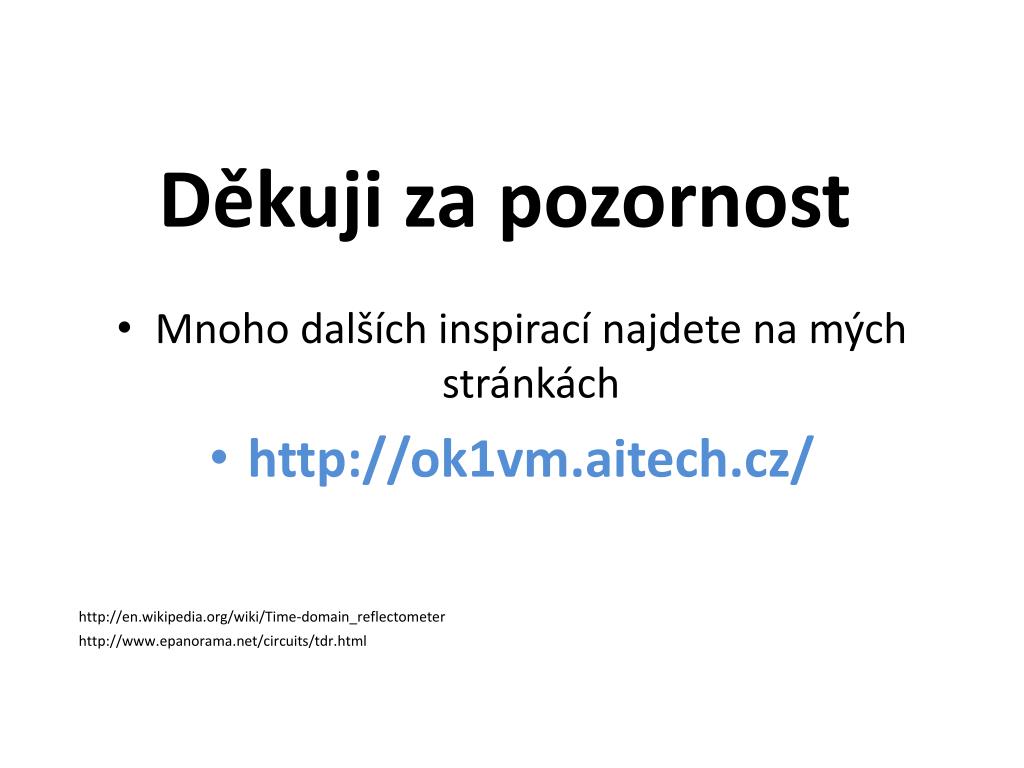

  20. Děkuji za pozornost • Mnoho dalších inspirací najdete na mých stránkách • http://ok1vm.aitech.cz/ http://en.wikipedia.org/wiki/Time-domain_reflectometer http://www.epanorama.net/circuits/tdr.html
