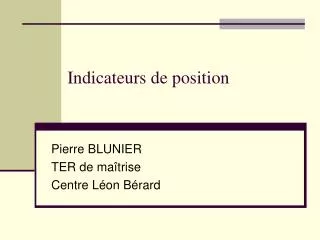

  1. Indicateurs de position Pierre BLUNIER TER de maîtrise Centre Léon Bérard

  2. 1 Plan • Contexte du TER • Description du projet • Réalisation • Outils utilisés • Amélioration de l’interface visuelle • Intégration des indicateurs de position • Conclusion / Perspectives

  3. Contexte du stage

  4. Radiothérapie Chimiothérapie Chirurgie Contexte - Le centre Léon Bérard 2 Le Centre Léon Bérard • Centre de Lutte contre le Cancer

  5. Contexte - La Radiothérapie 3 La radiothérapie • But : • Irradier une tumeur cancéreuse avec des rayons X de haute densité

  6. Contexte - La Radiothérapie 4 La radiothérapie • Principe : • Localiser une tumeur à partir d’un volume scanner 3D • Positionner le patient sur la table

  7. Contexte - Problématique 5 Problématique du projet de recherche • Positionnement du patient

  8. Contexte - Collaboration 6 Collaboration • Des médecins radiothérapeute • Des physiciens (mettent en place le plan de traitement) • Des Informaticiens (chercheurs) • Plusieurs laboratoires lyonnais (LIRIS, CREATIS)

  9. Description du projet 7

  10. Description du projet - Matériel disponible - Les volumes scanner 8 Matériel disponible • Les volumes scanner (1)

  11. Description du projet - Matériel disponible - Les volumes scanner 9 Matériel disponible • Volume scanner (2)

  12. Description du projet - Matériel disponible - DRR 10 Matériel disponible • DRR

  13. Description du projet - Matériel disponible - DRR 11 Matériel disponible • DRR

  14. Description du projet - Matériel disponible - IP • IP (Images portales) 12 Matériel disponible

  15. Description du projet - Matériel disponible - IP • IP (Images portales) 13 Matériel disponible

  16. Description du projet - Matériel disponible – Application réalisée en stage • interface visuelle permettant au médecin de contrôler de manière interactive la position du patient au moment du traitement. 14 Matériel disponible • Application réalisée en stage

  17. Objectif du TER 15 Objectif du TER • Améliorer l’interface visuelle. • Ajouter une fonctionnalité rendant plus précise l’appréciation de la concordance entre les images portales et les DRR.

  18. Réalisation

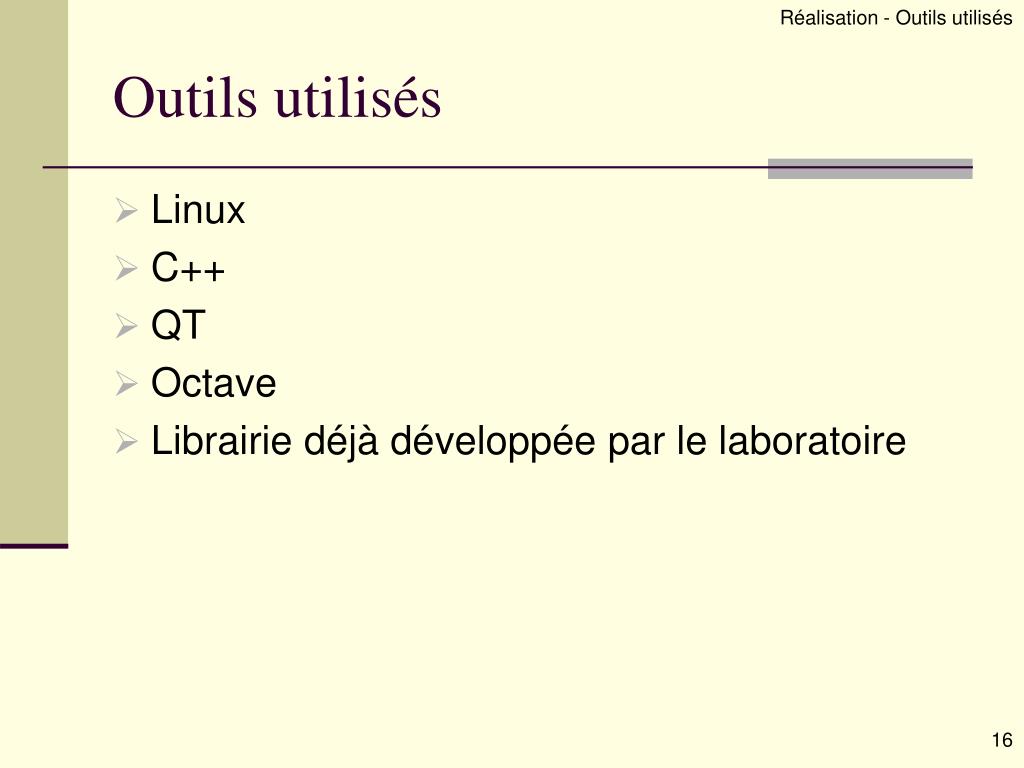

  19. Réalisation - Outils utilisés 16 Outils utilisés • Linux • C++ • QT • Octave • Librairie déjà développée par le laboratoire

  20. Réalisation –Amélioration de l’interface visuelle 17 Amélioration de l’interface visuelle • Utilisation des classes définie dans QT

  21. 18

  22. 19

  23. Réalisation – Amélioration de l’interface visuelle 20 Amélioration de l’interface visuelle • Utilisation des QScrollView et QSplitter

  24. 21

  25. Réalisation – Intégration des indicateurs de position 22 Intégration des indicateurs de position • Permet au médecin d’avoir un jugement plus précis de la position du patient par rapport à la DRR courante

  26. Réalisation – Intégration des indicateurs de position 23 Intégration des indicateurs de position

  27. Réalisation – Difficultés 24 Difficultés • Il ne faut pas effacer les indicateurs de position lors de la mises à jour des DRR • Intégrer une fonctionnalité supplémentaire dans une application existante.

  28. Réalisation – Implémentation 25 Implémentation

  29. Réalisation – Implémentation 26 Implémentation

  30. Réalisation – Implémentation 27 Implémentation : Ip/DrrCanvas • Gestion des indicateurs à l'intérieur de la classe

  31. Réalisation – Implémentation 28 Exemple

  32. Réalisation – Implémentation 29 Résultats

  33. 30 Conclusion / Perspective • Amélioration des indicateurs : • Personnalisation de la couleur • Gérer l'effacement • Permettre l'ouverture d'une seule vue

  34. Fin
