Presentation Transcript

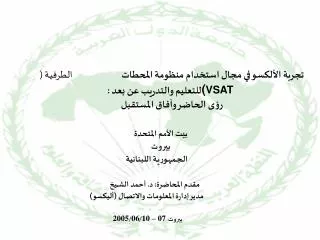

  1. تجربة الألكسو في مجال استخدام منظومة المحطات الطرفية ( (VSATللتعليم والتدريب عن بعد : رؤى الحاضر وآفاق المستقبل بيت الأمم المتحدة بيروت الـجـمـهـوريـة اللبنانية مقدم المحاضرة: د. أحمد الشـــيخ مدير إدارة المعلومات والاتصال (أليكسو) بيروت 10 – 07/06/2005

  2. 1/1 المقدمة • الخـطـط • 1 الخطة طويلة المدى الأولى 2002 - 1984 • 2 الدورة الوسطية : 2004 – 2003 • 3 خطة العمل المستقبلية : 2010 – 2005 • استراتيجيه التوثيق والمعلومات في الوطن العربي للفترة2002 – 1997 وامتدادها إلى الدورة الوسطية 2004-2003 المنتهية في آخر ديسمبر 2004. /12 أين نحن الآن من مخطط إنشاء الشبكة العربية للمعلومات • العتاد : Hardware • المحتوى وقواعد المعلومات • الشبكة على النطاق العربي والدولي : • موقع المنظمة على شبكة الإنترنت • مواقع مترابطة

  3. 1/2لمحة سريعة عن المشروع • التنسيق مع اتحاد إذاعات الدول العربية • إقرار المشروع من قبل الهيئات التشريعية • مكونات المنظومة • بالمنظمة(شكل1 و شكل2) • بهيئات الإذاعة والتلفزيون والأجهزة الخارجية(شكل3 و شكل4 ) رسومات توضيحية (شكل1 و شكل 2 وشكل 3 وشكل4)

  4. شــكل 1:محطة الإرسالUplink Station ، وتتكون من: • المحطة المرسلةMulti Cast Uplink Station وتشتمل : • 1/مشفر الفيديو والأوديو Video and/ or audio encoder • 2/الخادم المدفقStreaming Server • 3/منفذ بروتوكول الإنترنت IP Gate way • 4/Modulator and RF amplification Chain • 5/الصحن القمري Satellite Dish

  5. شــكل 2:محطة الاستقبال Down Link Station، وتتكون من : • 1/الصحن القمريSatellite Dish • 2/خافض الصوتLow Noise Block convertor LNB • 3/مستقبل الإشاراتSatellite Data Receiver . • 4/ جهاز تشغيل الوسائطMedia Payer .

  6. شــكل 3:منظومة المحطات الطرفية بالدول العربية والأجهزة الخارجية التابعة للمنظمة إرسال واستقبال تفاعلي Interactive Transmission 1- الإمارات 2- الأردن 3- البحرين 4- تونس 5- الجزائر 6- السعودية 7- السودان 8- سورية 9- عمان 10- قطر 11- الكويت 12- ليبيا 13- مصر 14- المغرب 15- اليمن 1- United Arab Emirates 2- Hashemite Kingdom of JORDAN 3- BAHRAIN 4- Republic of TUNISIA 5- ALGERIAN People Democratic Republic 6- Kingdom of SAUDI ARABIA 7- Republic of the SUDAN 8- Arab Republic of SYRIA 9- Sultanate of OMAN 10- State of QATAR 11- State of KUWAIT 12- Arab LIBYAN Jamhiriya 13- Arab Republic of EGYPT 14- Kingdom of MOROCCO 15- Republic of YEMEN هيئات الإذاعة والبتلفزيون (إتحاد إذاعات الدول العربية) Arab Broadcasting & TV Corporations (ASBU) محطة طرفية وأستديو سمعي بصري للاصال عن بعد ( مقر الألكسو في تونس) Terminal Station & an Audio-Video Studio(ALECSO HQ in Tunis) استقبال فقط One Way Transmission اللجان الوطنية (الألكسو) National Commissions (ALECSO) 1- معهد البحوث والدراسات العربية ومعهد المخطوطات العربية (القاهرة ) 2- مكتب تنسيق التعريب (الرباط ) 3- معهد الخرطوم الدولي للغة العربية (الخرطوم) 4- المركز العربي للتعريب والترجمة والتأليف والنشر (دمشق ) 1- Institute of Arab Research and Studies and Institute of Arab Manuscript (Cairo ) 2- Arabization Co-ordination Bureau 3- Khartoum International Institute for ArabicLanguage ( Khartoum ) 4- Arab Centre for Arabization, Translation, Authorship and Publication ( Damascus )

  7. شــكل 4منظومة المحطات الطرفية للتعليم عن بعدALECSO VSAT System for Distance Learning القمر الصناعي العربي َArab Satellite محطة طرفية خاصة بالأكسو (تونس) ALECSO VSAT Station Located in Tunis محطات طرفيةخاصة بخمس عشرة دولة عربية في هيئات الإذاعة والتلفزيون VSAT Stations in 15 ArabTV & Radio Corporations محطات الاستقبال فقط للأجهزة الخارجيةللألكسو Receive Only Stations (TVRO) for ALECSO External Bodies القاهرة CAIRO الرباط RABAT الخرطوم KHARTOUM دمشق DAMASCUS اللجان الوطنية في 15 دولة عربية (الألكسو) 15 Corresponding Arab National Commissions (ALECSO)

  8. /21 الأهداف المنظورة • استكمال المنظومة • التسكين الكامل لمادة المحاضرات على موقع المنظمة فير شبكة الانترنت • التسجيل الكامل للمحاضرات في شكل أفلام على اقراص DVD • التوسع خارج نطاق المنظومة • مشروعات مقدمة إلى قمة المعلومات 2/2الأهداف بعيدة المدى • بناء القدرات • نشر المعرفة

  9. 1/3 قياس الجدوى بدون حساب استهلاك الأجهزة ومستحقات الاستشارة لاتحاد إذاعات الدول العربيةوإيجار القمر الصناعي • مقارنة تكلفة المتدرب الواحد حسب أنماط الدورات التدريبية(نظريا-رسم1) • مقارنة أعداد المتدربين حسب أنماط الدورات التدريبية (نظريا-رسم 2)

  10. مقارنة أعداد المتدربين حسب أنماط التدريب الثلاثة: عن بعد والقطرية والقومية

  11. 1/3 قياس الجدوى باعتبار حساب استهلاك الأجهزة ومستحقات الاستشارة لاتحاد إذاعات الدول العربيةوإيجار القمر الصناعي • حساب الحالات بحسب عدد الدورات وفي ضوء إدخال استهلاك الأجهزة ومستحقات • الاستشارة الفنية لاتحاد إذاعات الدول العربية • (الشرائح 14 الى 19 : الجداول) • (الشريحتين 20 و 21: رسومات بيانية)

  12. الحالة الأولى:حساب دورة تدريبية واقعية واحدة وعدد متدربين بلغ 400 متدربا، الدورة التدريبية حول نظام IDAMS للمعالجات الإحصائية والمكتبات في عصر المعلومات 24/04/2004 – 30/04/2004 *حساب استهلاك الأجهزة: 1/ تكلفة محطة المنظمة = 174977€ 2/ تكلفة محطات الأجهزة الخارجية الأربع التابعة للمنظمة = 81051€ 3/ تكلفة ترقية المحطات الطرفية = 125219€ الإجمالـــــــي = 381247€ الـــخـصـــم = 22000€ صافي التكلفة باليورو = 359247€ صافي التكلفة بالدولار (15 مارس 2001) 359247× 0.92$ = 330507$ وباعتبار العمر الافتراضي هو 10 سنوات تكون التكلفة السنوية لبند الاستهلاك هي:330507$/10=33051$ تكلفة المتدرب الواحد: 138051$/400 = 345 $

  13. الحالة الثانية:بافتراض تنظيم دورتين تدريبيتين خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى800 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 166051$/800 = 208 $ الحالة الثالثة:بافتراض تنظيم ثلاث دورات تدريبية خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى1200 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 194051$/1200 = 162 $

  14. الحالة الرابعة:بافتراض تنظيم أربع دورات تدريبية خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى1600 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 222051$/1600 = 139 $ الحالة الخامسة:بافتراض تنظيم خمس دورات خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى2000 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 250051$/2000 = 125 $

  15. الحالة السادسة:بافتراض تنظيم ست دورات خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى1400 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 278051$/2400 = 116 $ الحالة السابعة:بافتراض تنظيم سبع دورات خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى2000 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 306051$/2800 = 109 $

  16. الحالة الثامنة :بافتراض تنظيم ثمان دورات خلال الدورة المالية وبالتالي رفع عدد المتدربين إلى1400 متدرب، تصبح حساب التكلفة للمتدرب الواحد كما يلي: تكلفة المتدرب الواحد: 334051$/2400 = 104 $

  17. حساب تكلفة المتدرب الواحد باعتبار استهلاك أجهوة المحظات الطرفية بالمنظمة ولأجهزة الخارجية

  18. وشكرا لكم على حسن الاستماع
