Presentation Transcript

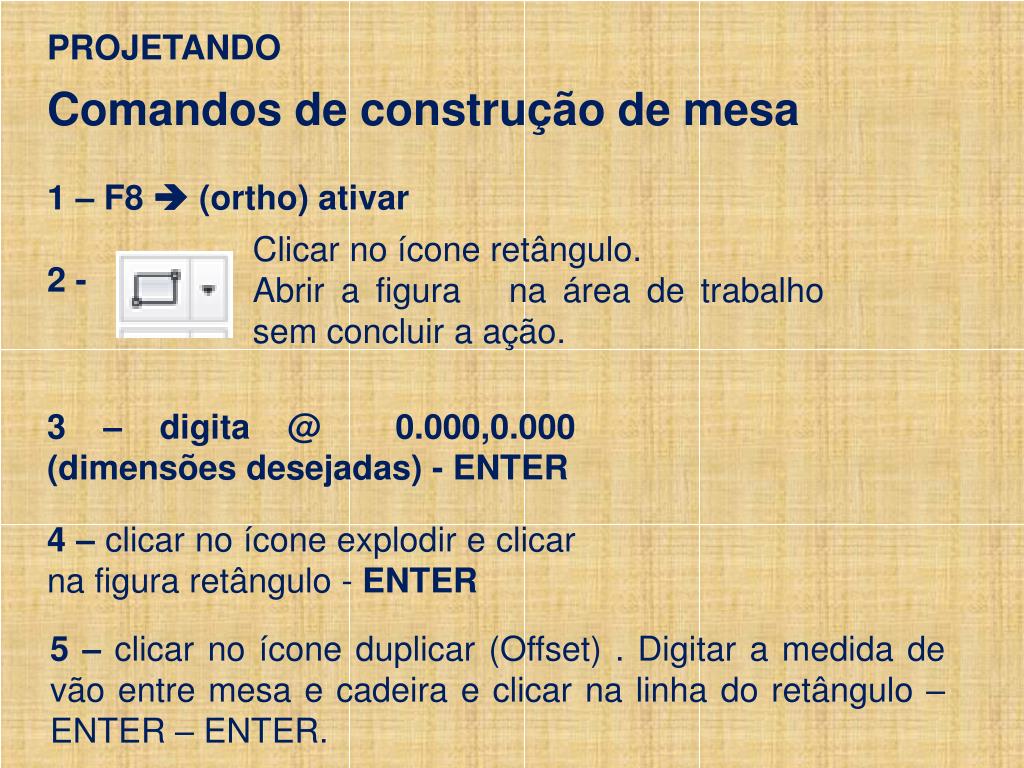

slide2

PROJETANDO

Comandos de construção de mesa

1 – F8  (ortho) ativar

2 -

Clicar no ícone retângulo.

Abrir a figura na área de trabalho sem concluir a ação.

3 – digita @ 0.000,0.000 (dimensões desejadas) - ENTER

4 – clicar no ícone explodir e clicar na figura retângulo - ENTER

5 – clicar no ícone duplicar (Offset) . Digitar a medida de vão entre mesa e cadeira e clicar na linha do retângulo – ENTER – ENTER.

slide3

6 – Clicar no ícone fillet

Ou digiar f e ENTER

7 – Digitar a letra R e dar ENTER

8 – Digitar a dimensão do raio e dar ENTER

9 – Clacar nas linas de arestas e dar ENTER

COMANDO MIRROR

1 – Clicar no comando Mirror ou tecle MI e ENTER

2 – selecionar a peça a ser espelhada. ENTER

3 – Posicionar o comando ativado no meio da peça, paralelo a peça a ser espelhada e clicar com o botão esquerdo para puxar a linha de cima para baixo ou de baixo para cima para clicar de3 novo com o botão esquerdo e depois dar Enter.

slide4

Comando MOVE e ROTATE

1 – Clicar no comando MOVE ou digitar M e ENTER

2 – selecionar a peça a ser movida. ENTER

3 – Posicionar o comando ativado no ponto da peça, e clicar com o botão esquerdo para mover a peça onde se queira e depois ENTER.

1 – Clicar no comando ROTATE ou digitar RO e ENTER

2 – selecionar a peça a ser rotacionada. ENTER

3 – Posicionar o comando ativado no ponto da peça, e clicar com o botão esquerdo para rotacionar a peça onde se queira e depois ENTER.

slide5

Comando Hachuras

1 – Desenhar em planta uma mesa de 1,50 por 0,80 m com 6 cadeira de 0,50 por 0,20 m com espessura de madeira de 0,03 m

2 – Clicar no comando hachura e utilizar uma hachura para cada mobiliário (mesa e Cadeira)

Comando Layers

1 – Clicar no comando LAYERS PROPERTIES

2 – Clicar no comando conforme a figura ao lado

slide6

3 – Designar um nome para o layer “cadeira”

4 – clicar no quadrado de cores e designar uma cor para o objeto nomeado

5– Selecionar a peça que esta na área de trabalho e clicar na aba layers e selecionar o tipo de layercriasdo para a peça conforme a figura ao lado
