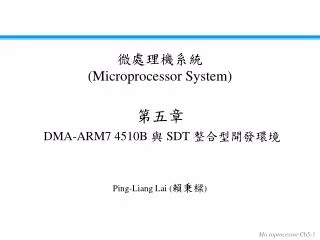

  1. 微處理機系統(Microprocessor System) 第五章DMA-ARM7 4510B 與 SDT 整合型開發環境 Ping-Liang Lai (賴秉樑)

  2. ARM Linux嵌入式開發系統

  3. ARM Linux嵌入式開發系統 • 系統硬體套件 • 基於S3C4510B的系統主板，包含S3C4510B、16MB SDRAM和 2MB Flash; • 系統擴展板，包含鍵盤、ADC、DAC、UART、LED、CPLD、乙太網路、HDLC、GPIO、RTC、IIC等等介面; • 64×128點陣液晶顯示器，可顯示各種中、英文字元及圖形; • 9pin RS-232C串列埠電纜線一條，用於與其他主機的串列通訊; • UTP乙太網路線一條，用於高速乙太網路; • 20線扁平電纜一條，用於系統與JTAG模擬器的連接; • 並列埠電纜綫一條，用於JTAG模擬器與PC的連接; • 內置JTAG模擬器電路，用於應用程式的除錯開發，免去複雜的模擬器連接。

  4. ARM Linux嵌入式開發系統 • 系統軟體套件 • ADS和SDT整合型開發環境，用於應用程式的除錯與開發。 • 移植到該系統並穩定執行的uClinux作業系統及檔案系統原始程式和已編譯好的二進位檔。 • 移植到該系統並穩定執行的uC/OSII作業系統原始程式和已編譯好的二進位檔。 • 所有實驗的原始碼。 • BOOTLOADER原始碼及可執行檔，系統快閃記憶體的抹除、燒錄程式。

  5. ARM Linux嵌入式開發系統 • 系統結構 • ARM Linux嵌入式系統可分為分為兩大部分 • 一部分為系統主板，為基於S3C4510B的最小系統，包括S3C4510B、Flash、SDRAM及擴展連接線模組。 • 另一部分為系統擴展板，它提供了用於完成各個不同實驗的功能模組。系統主板與擴展板採用上下層插槽連接方式。

  6. ARM Linux嵌入式開發系統 • 系統硬體描述 • 8KB内建的Cache/SRAM。 • 10M/100M乙太網路控制器。 • 儲存媒體控制器可以以8位元、16位元、32位元的外部匯流排寬度支援ROM/SRAM、FLASH、SDRAM、DRAM及外部I/O的存取。 • 2個32位元的可程式化定時/計數器。 • 1個可程式化的中斷控制器。 • 2個HDLC（High –Level Data Link Control）通道。 • 2個UART介面。 • 18個可程式化的GPIO。 • 單通道主控制模式IIC串列介面。

  7. 嵌入式開發環境的建立 • 系統連接

  8. 嵌入式開發環境的建立 • 配置SDT整合型開發環境 • 執行JTAG-NT&2000.exe並最小化。 • 執行ARM Debugger，選擇功能表Options → Configure Debugger。 • 設置Target Environment為Remote_A

  9. 嵌入式開發環境的建立 • 單擊Configure按鈕，進行下一步設置。如圖所示：

  10. 嵌入式開發環境的建立 • 單擊OK按鈕後，出現如下的對話方塊後，請先RESET實驗目標板，然後在點擊Yes按鈕確認。此時，ARM Debugger通過JTAG模擬器與硬體系統的ARM微處理機建立了連缐。 • 到此SDT2.5的開發環境安裝配置完成，可以進行使用者程式的除錯開發。

  11. 嵌入式開發環境的使用 • 於每個實習時介紹與操作。
