sistemas dinamicos
SISTEMAS DINAMICOS
  • Sistemas Dinamicos
  • Ing. Carlos Bacalla Villalobos
  • Universidad Peruana Union
  • Filial Tarapoto
  • Semana 07.2
slide4

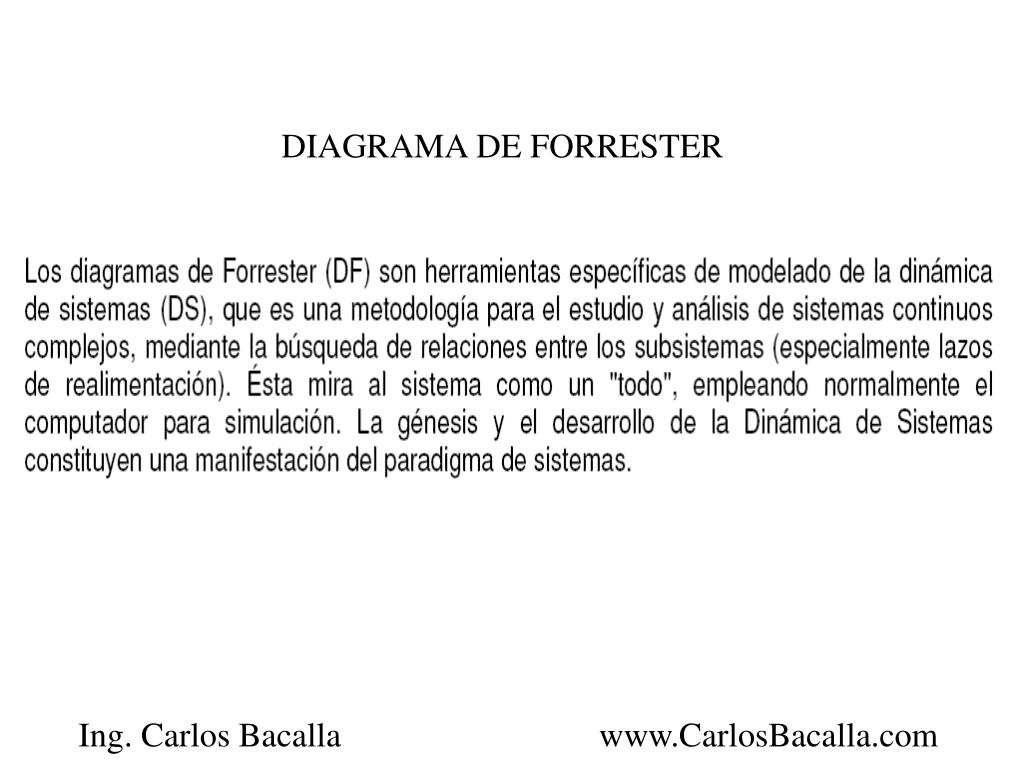

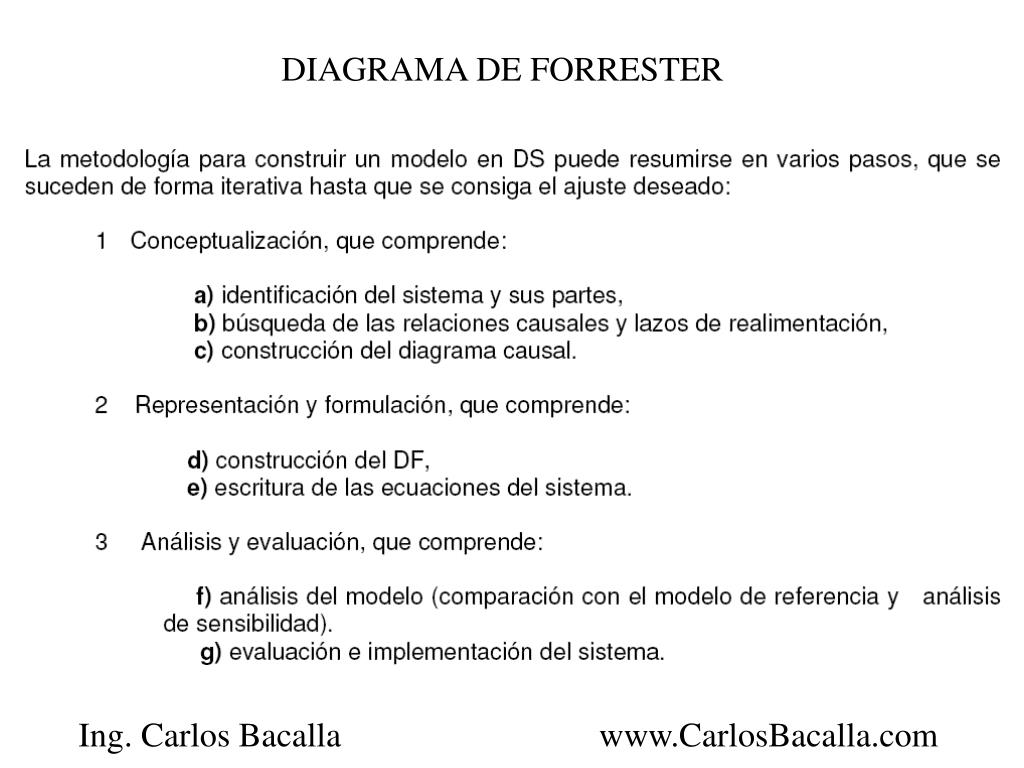

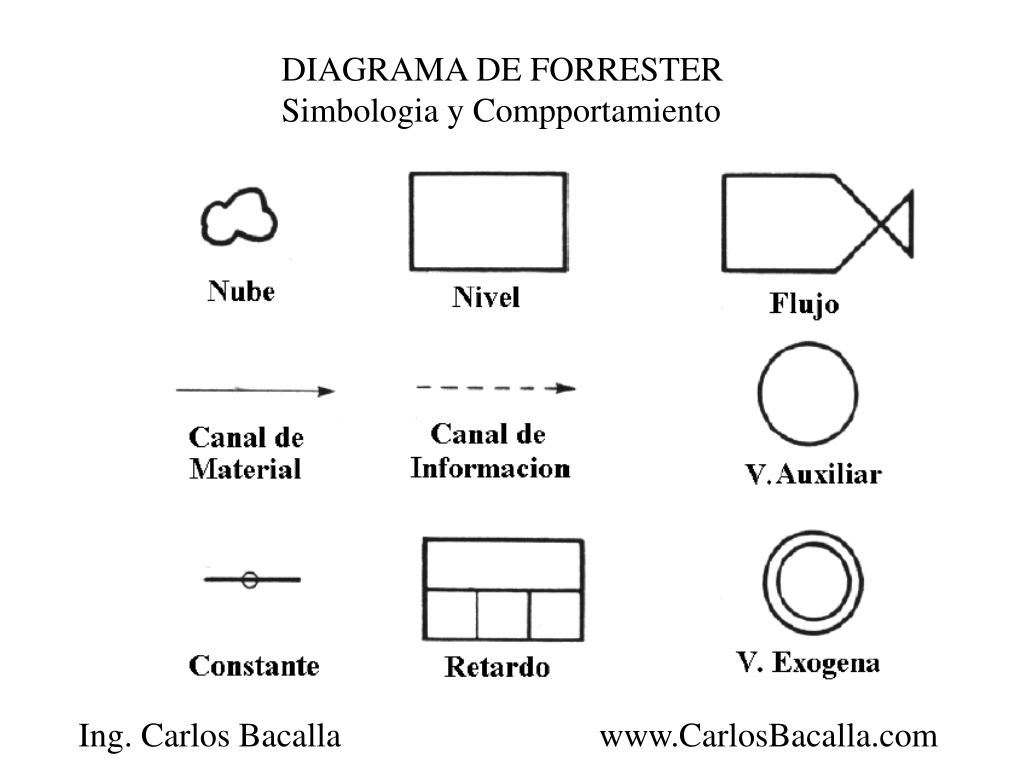

DIAGRAMA DE FORRESTER

Simbologia y Compportamiento

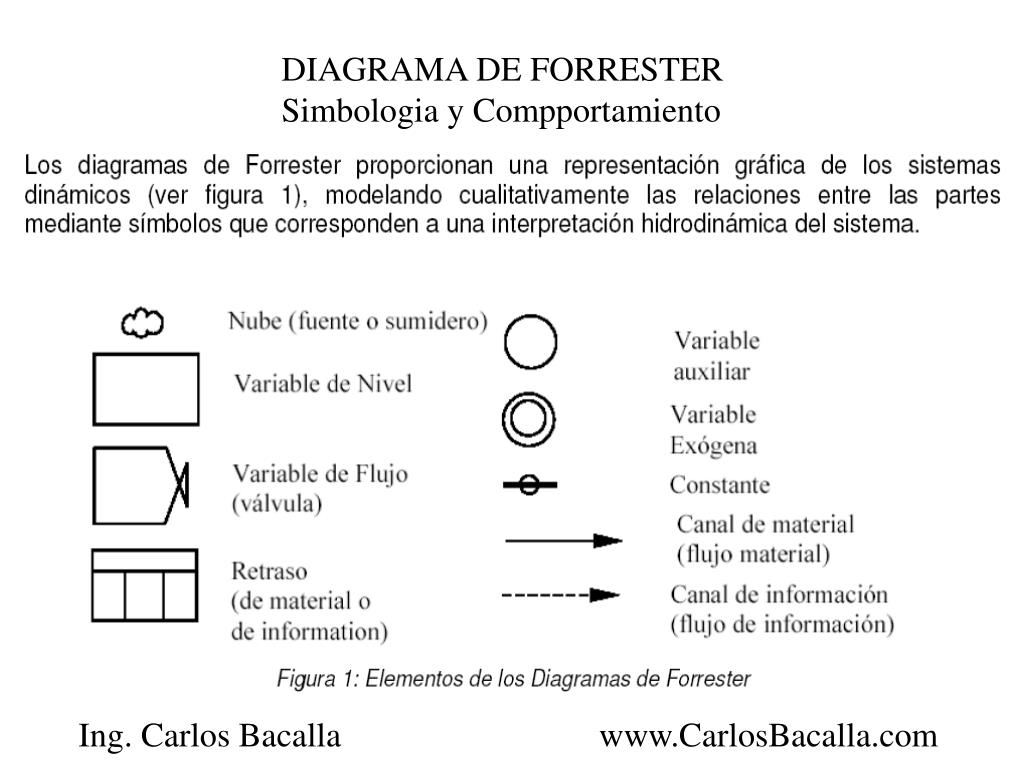

slide5

DIAGRAMA DE FORRESTER

Simbologia y Compportamiento

slide7

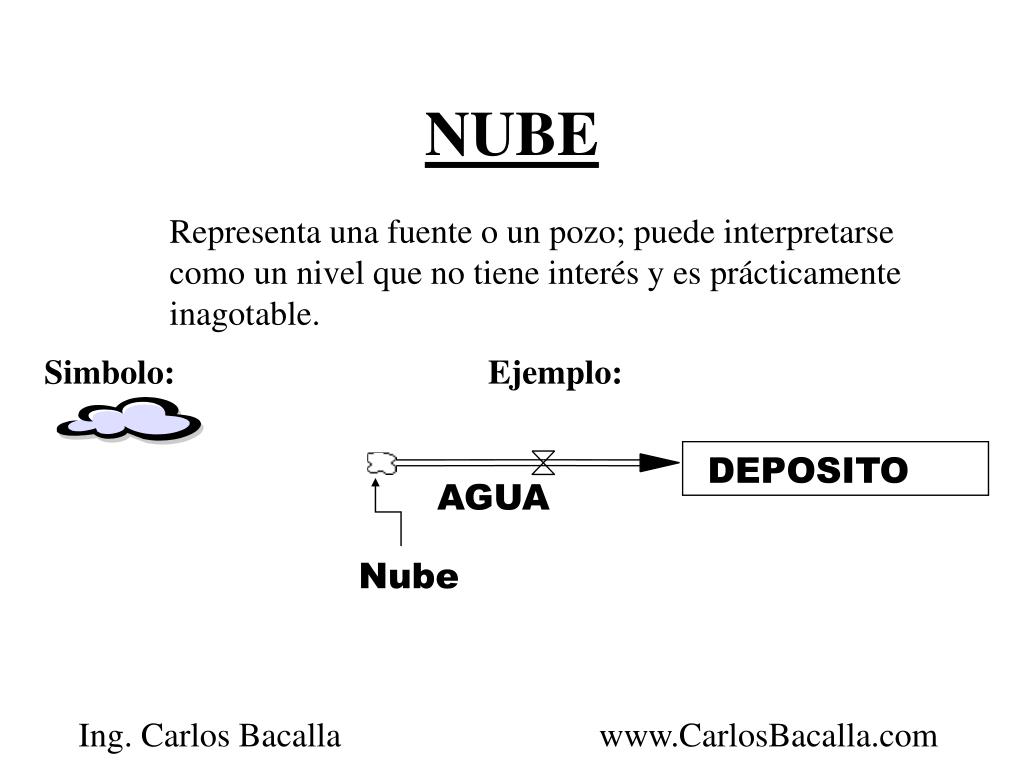

NUBE

Representa una fuente o un pozo; puede interpretarse como un nivel que no tiene interés y es prácticamente inagotable.

Simbolo:

Ejemplo:

DEPOSITO

AGUA

Nube

niveles

N(t+dt)

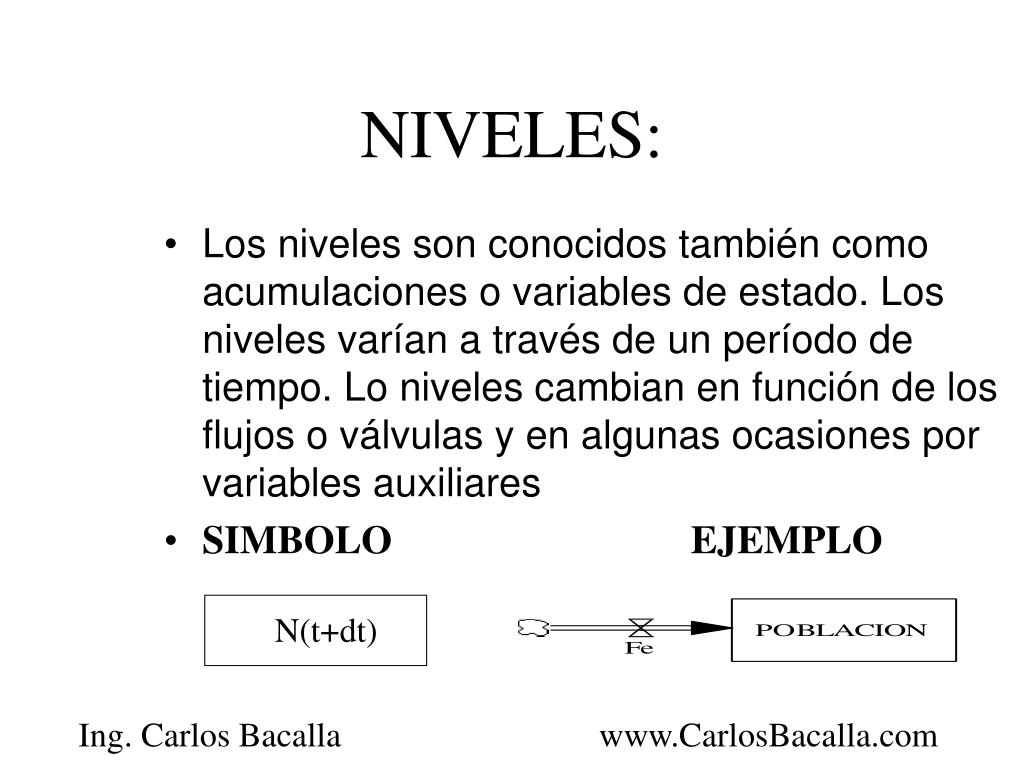

NIVELES:
  • Los niveles son conocidos también como acumulaciones o variables de estado. Los niveles varían a través de un período de tiempo. Lo niveles cambian en función de los flujos o válvulas y en algunas ocasiones por variables auxiliares
  • SIMBOLO EJEMPLO
flujos
FLUJOS:
  • Los flujos o válvula, como también se les conoce, son variables que están conectadas a una tubería y son las que hacen que un nivel crezca o disminuya su valor. Los flujos se utilizan cuando los niveles están incrementándose (o disminuyendo) en partículas reales o concretas, es decir “algo” está siendo acumulado en dicho nivel.

SIMBOLO: EJEMPLO

auxiliares

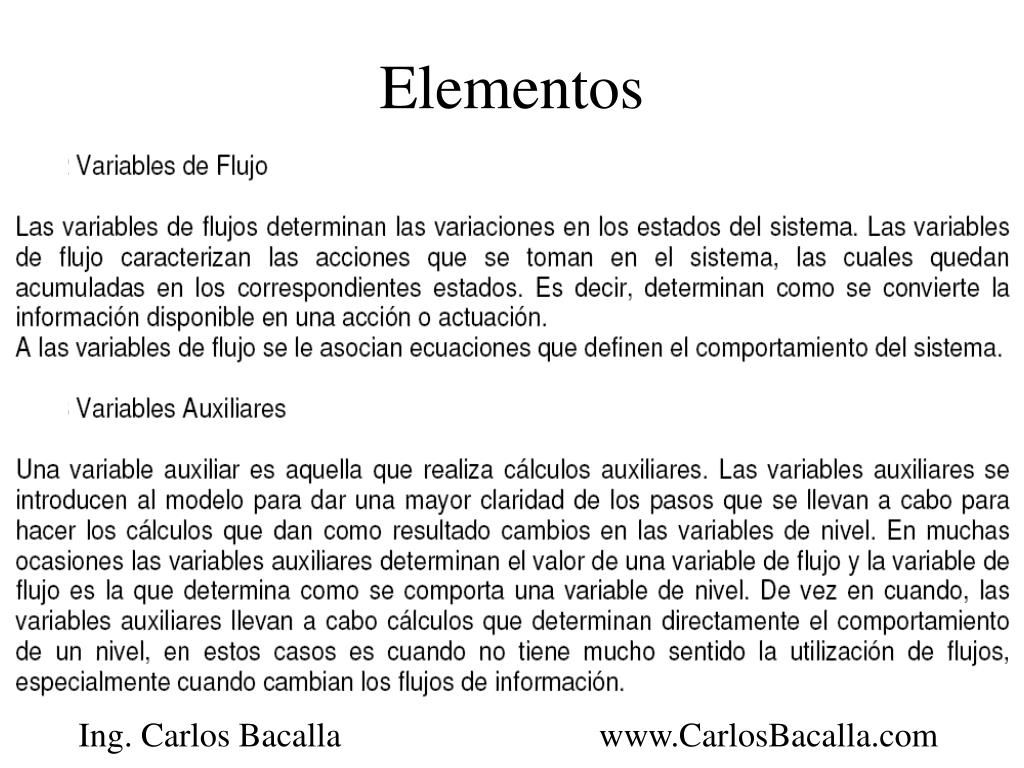

AUXILIARES.
  • Una variable auxiliar es aquella que realiza cálculos auxiliares. Las variables auxiliares se introducen al modelo para dar una mayor claridad de los pasos que se llevan a cabo para hacer los cálculos que dan como resultado cambios en las variables de nivel. En muchas ocasiones las variables auxiliares determinan el valor de una variable de flujo y la variable de flujo es la que determina como se comporta una variable de nivel. De vez en cuando, las variables auxiliares llevan a cabo cálculos que determinan directamente el comportamiento de un nivel, en estos casos es cuando no tiene mucho sentido la utilización de flujos, especialmente cuando cambian los flujos de información.
  • SIMBOLOGIA EJEMPLO
constantes

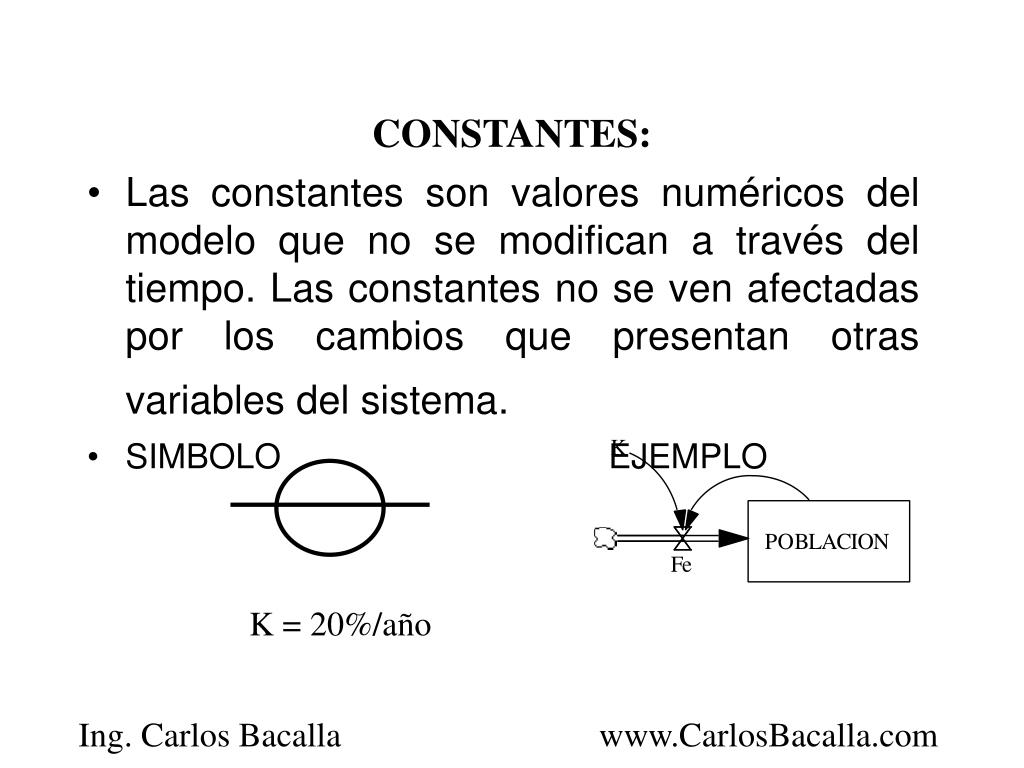

CONSTANTES:
  • Las constantes son valores numéricos del modelo que no se modifican a través del tiempo. Las constantes no se ven afectadas por los cambios que presentan otras variables del sistema.
  • SIMBOLO EJEMPLO

K = 20%/año

flechas

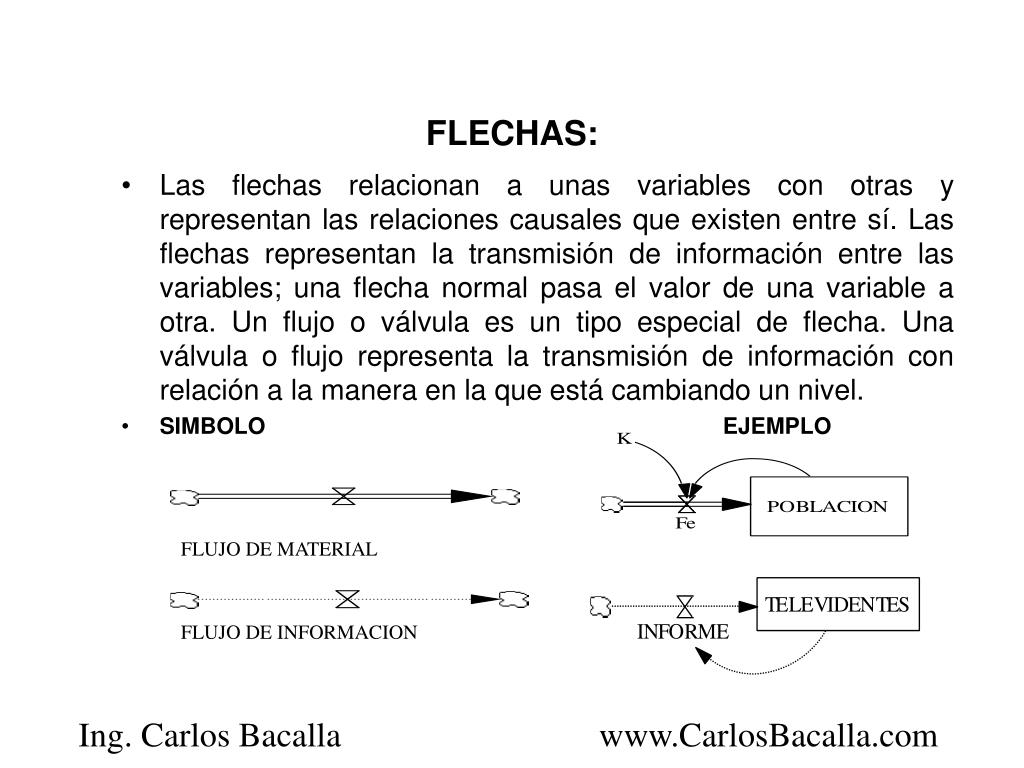

FLECHAS:
  • Las flechas relacionan a unas variables con otras y representan las relaciones causales que existen entre sí. Las flechas representan la transmisión de información entre las variables; una flecha normal pasa el valor de una variable a otra. Un flujo o válvula es un tipo especial de flecha. Una válvula o flujo representa la transmisión de información con relación a la manera en la que está cambiando un nivel.
  • SIMBOLO EJEMPLO

FLUJO DE MATERIAL

FLUJO DE INFORMACION

retardo

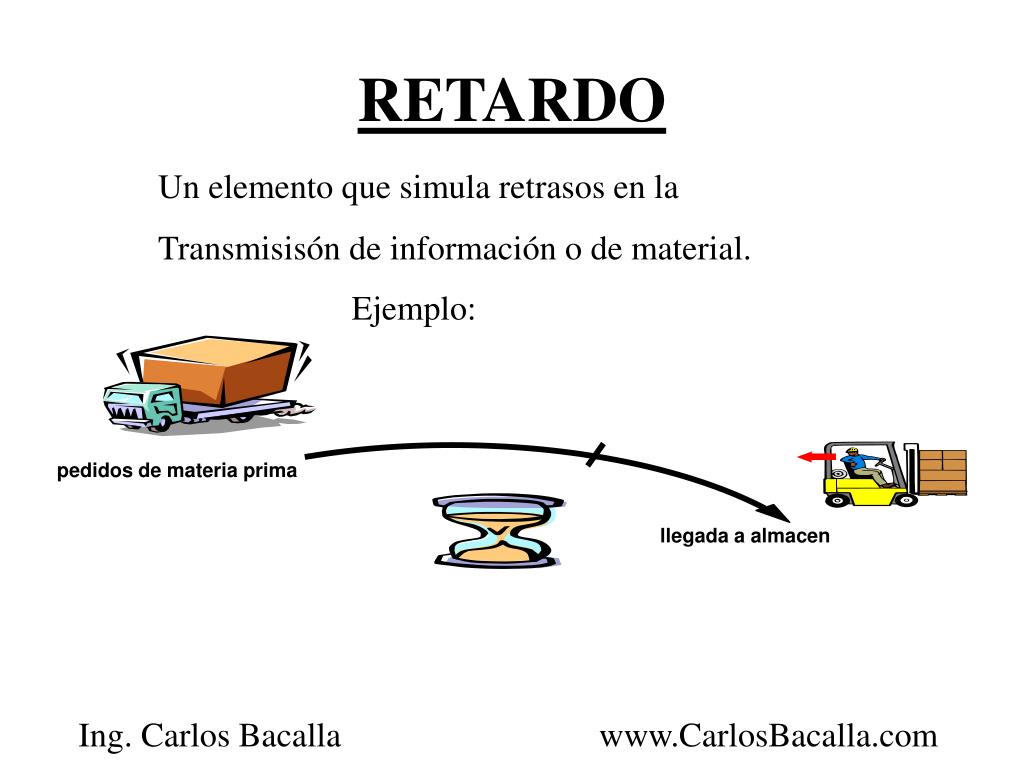

RETARDO

Un elemento que simula retrasos en la

Transmisisón de información o de material.

Ejemplo:

pedidos de materia prima

llegada a almacen

variable exogena

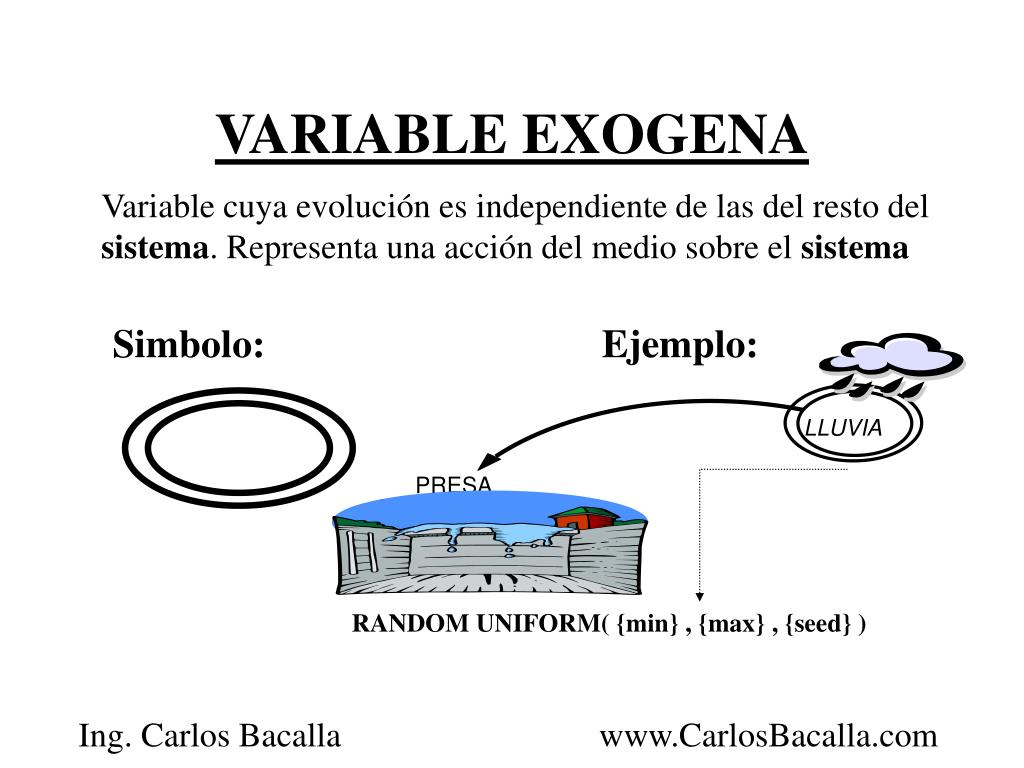

VARIABLE EXOGENA

Variable cuya evolución es independiente de las del resto del sistema. Representa una acción del medio sobre el sistema

Simbolo:

Ejemplo:

LLUVIA

PRESA

RANDOM UNIFORM( {min} , {max} , {seed} )

relacion no lineal

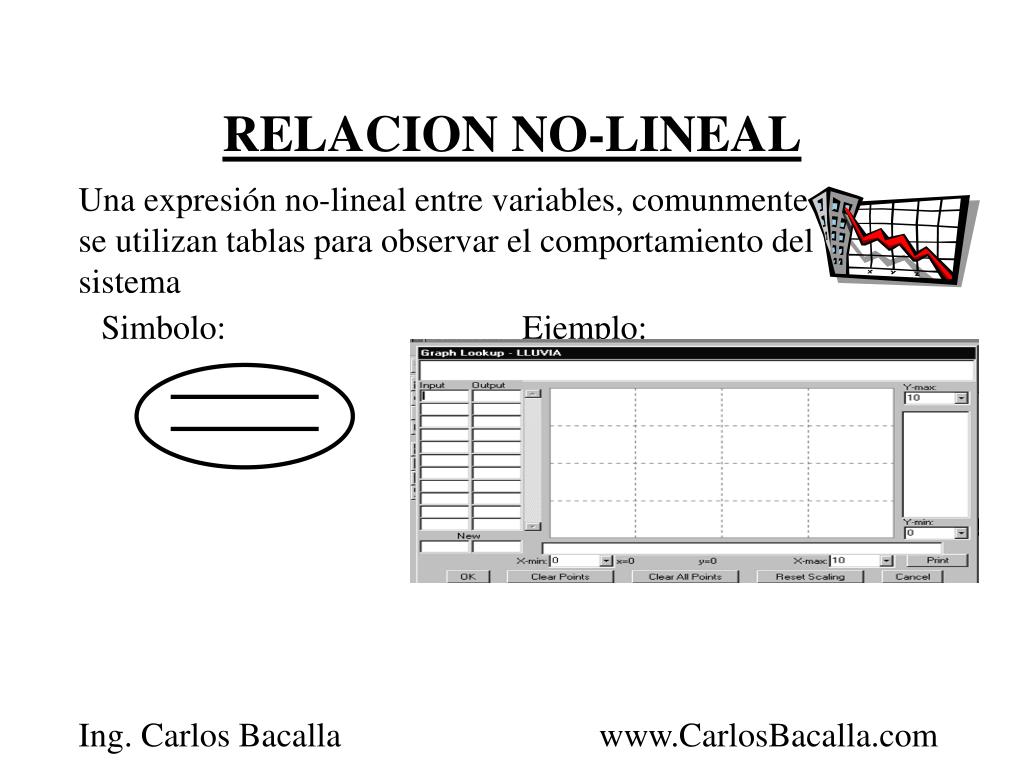

RELACION NO-LINEAL

Una expresión no-lineal entre variables, comunmente se utilizan tablas para observar el comportamiento del sistema

Simbolo:

Ejemplo:

slide33

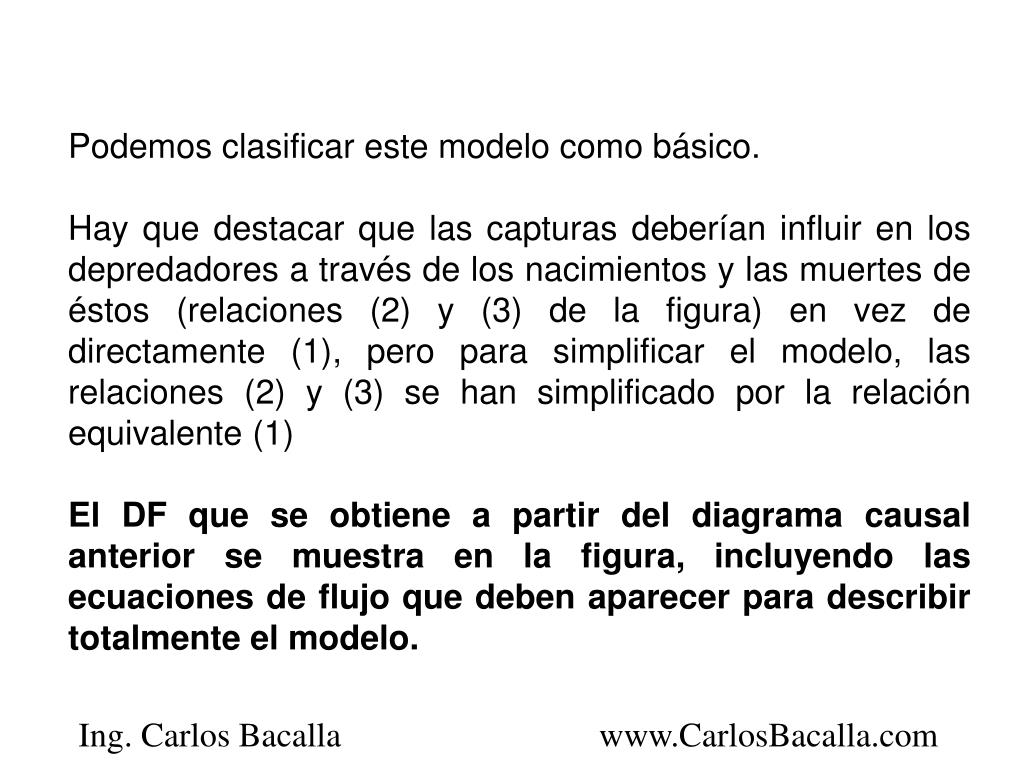

Podemos clasificar este modelo como básico.

Hay que destacar que las capturas deberían influir en los depredadores a través de los nacimientos y lasmuertes de éstos (relaciones (2) y (3) de la figura) en vez de directamente (1), pero para simplificar el modelo,las relaciones (2) y (3) se han simplificado por la relación equivalente (1)

El DF que se obtiene a partir del diagrama causal anterior semuestra en la figura,incluyendo las ecuaciones de flujo que deben aparecer para describir totalmente el modelo.

slide35

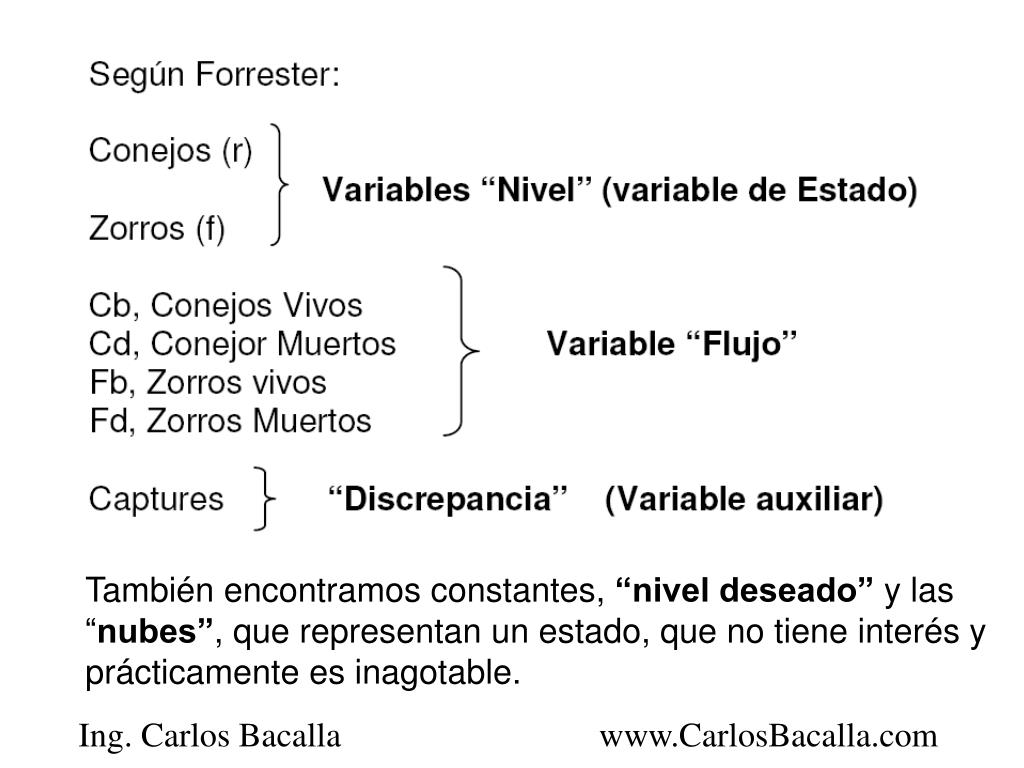

También encontramos constantes, “nivel deseado” y las “nubes”, que representan unestado, que no tiene interés y prácticamente es inagotable.

slide37

Modelo Empresa.

Aquí encontramos un modelo más elaborado, donde estudian una empresa Innovadora.

Primero, realizan el Diagrama Causal, para luego analizar las distintas áreas de laorganización.

En este ejemplo, solo se analizó el área I+D (Investigación y Desarrollo)

Fuente: Juan Martin García, articulo: DESARROLLO SOSTENIBLE DE EMPRESAS INNOVADORAS,

slide38

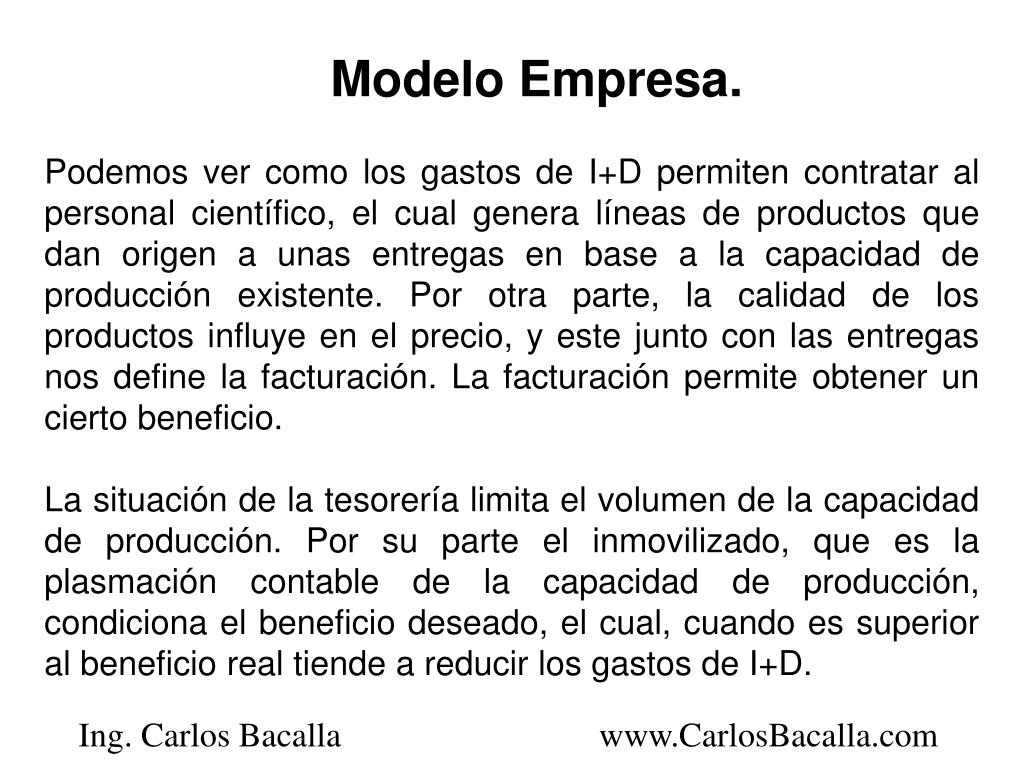

Modelo Empresa.

Podemos ver como los gastos de I+D permiten contratar al personal científico, el cual generalíneas de productos que dan origen a unas entregas en base a la capacidad de producciónexistente. Por otra parte, la calidad de los productos influye en el precio, y este junto con lasentregas nos define la facturación. La facturación permite obtener un cierto beneficio.

La situación de la tesorería limita el volumen de la capacidad de producción. Por su parte elinmovilizado, que es la plasmación contable de la capacidad de producción, condiciona elbeneficio deseado, el cual, cuando es superior al beneficio real tiende a reducir los gastos deI+D.

slide39

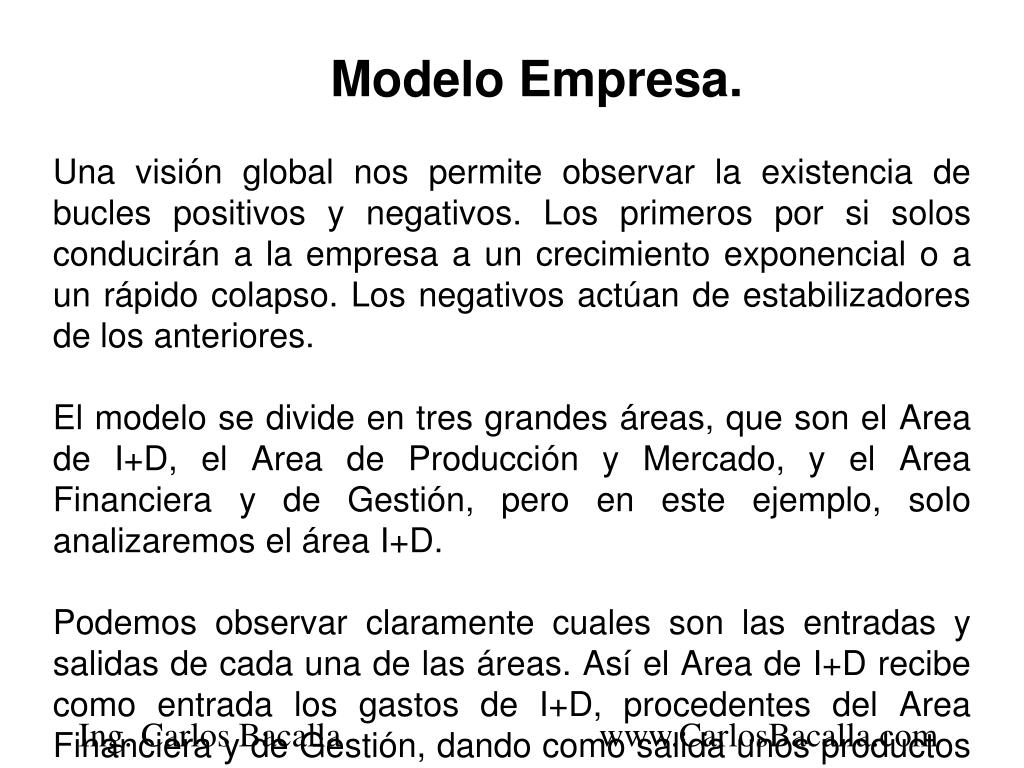

Modelo Empresa.

Una visión global nos permite observar la existencia de bucles positivos y negativos. Losprimeros por si solos conducirán a la empresa a un crecimiento exponencial o a un rápidocolapso. Los negativos actúan de estabilizadores de los anteriores.

El modelo se divide en tres grandes áreas, que son el Area de I+D, el Area de Producción yMercado, y el Area Financiera y de Gestión, pero en este ejemplo, solo analizaremos el áreaI+D.

Podemos observar claramente cuales son las entradas y salidas de cada una de las áreas.Así el Area de I+D recibe como entrada los gastos de I+D, procedentes del Area Financiera yde Gestión, dando como salida unos productos con una cierta calidad.

slide40

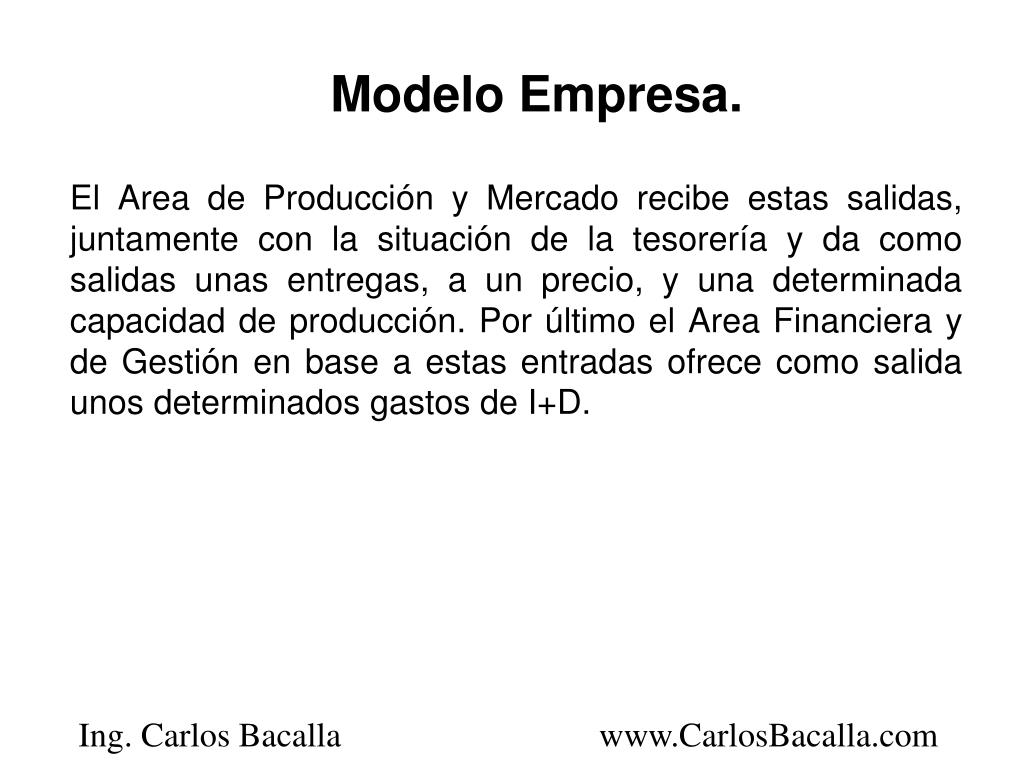

Modelo Empresa.

El Area deProducción y Mercado recibe estas salidas, juntamente con la situación de la tesorería y dacomo salidas unas entregas, a un precio, y una determinada capacidad de producción. Porúltimo el Area Financiera y de Gestión en base a estas entradas ofrece como salida unosdeterminados gastos de I+D.
