СЕМЕЙСТВО EMC VPLEX С GEOSYNCHRONY 5.0

1. СЕМЕЙСТВО EMC VPLEX С GEOSYNCHRONY 5.0 Распределенность. Динамичность. Интеллектуальность.

2. Современные задачи сферы ИТ Ответ на постоянно растущие требования предприятий • Перемещение приложений и данных • В пределах центров обработки данных и между ними Высоконадежная доступность приложений Одновременный доступ к одной и той же версии данных в нескольких центрах обработки данных

3. Современные задачи сферы ИТ Три простых категории • Мобильность • Доступность • Совместная работа

4. Задача №1: мобильность Беспрепятственное перемещение приложений между различными местоположениями Традиционное решение С использованием VPLEX Неизбежность простоя при перемещении приложений Прозрачное совместное использование и балансировка ресурсов между центрами обработки данных

5. Задача №2: доступность Непрерывное выполнение бизнес-операций Традиционное решение С использованием VPLEX Устранение незапланированных простоев приложений Простой

6. Задача №3: совместная работа Одновременный доступ к данным в различных местоположениях Традиционное решение С использованием VPLEX Мгновенный доступ к данным для обеспечения поддержки удаленных пользователей в режиме реального времени Пересылка и загрузка данных между узлами с большой задержкой во времени

7. Обзор семейства VPLEX Чтоэто? • Платформавиртуализацииаппаратного и программногообеспечения • Реализована в качестверешениянаосновеSAN • Поддерживаетлокальноеи распределенноеобъединение В чемуникальность? • AccessAnywhere — доступизлюбойточки • Высокаядоступность, масштабируемаякластернаяархитектура • Уникальнаятехнологияпозволяетосуществлятьсовместнуюработуудаленно

8. Отвечает последним требованиям бизнеса и ИТ НОВИНКА Распределенность. Динамичность. Интеллектуальность. VS1 VS2 НОВИНКА VPLEX Geo VPLEX Metro VPLEX Local Системы с одним, двумя или четырьмя узлами Доступ из любой точки на синхронных расстояниях Доступ из любой точки на асинхронных расстояниях В пределах центра обработки данных

9. Примеры использования семейства VPLEX МОБИЛЬНОСТЬ СОВМЕСТНАЯ РАБОТА ДОСТУПНОСТЬ Кластер A Кластер Б ДОСТУП ИЗ ЛЮБОЙ ТОЧКИ ДОСТУП ИЗ ЛЮБОЙ ТОЧКИ ДОСТУП ИЗ ЛЮБОЙ ТОЧКИ Возможность одновременного доступа для чтения и записи к данным на различных узлах Удаленное перемещение VM, приложений и данных Обеспечение готовности и непрерывного доступа к данным благодаря зеркалированию данных между площадками Предотвращение аварийных ситуаций Миграция центра обработки данных Балансировка рабочей нагрузки Мгновенный и одновременный удаленный доступ к данным Оптимизация процесса работы Высокая доступность Предотвращение аварийного переключения операций хранения данных на резервный ресурс

10. Таблица продуктов семейства VPLEX Local Metro Geo Мобильность В пределахцентраобработкиданных Синхронно: около 100 км Асинхронно: около 1 000 км Доступность Высокаядоступность • Поддержка VPLEX Witness Межкластернаясетеваяконфигурация СовместнаяработаМеждудвумяплощадками

11. Семейство VPLEX Выходит в июне 2011 года НОВИНКА НОВИНКА GeoSynchrony 5.0 для VPLEX • Работает на оборудовании VPLEX VS1 и VS2 • VP-Copy для массивов EMC • Расширенная классификация массивов (ALUA) • VPLEX Witness • Кросс-кластер хоста подключен • API Element Manager VPLEX • VPLEX Geo VS2: Системноеоборудование VPLEX

12. VS2: Новое оборудование VPLEX • Более быстрые многоядерные процессоры Intel • Более быстрые интерфейсы подключения между модулями • Компактный форм-фактор системы • Поддержка стоек сторонних производителей Поддержка модернизации без потерьсистем VPLEX предыдущего поколения (VS1)

13. Активный/пассивный режимдоступа к данным До VPLEX Площадка А Площадка Б Активная-пассивная площадка Данные на узле аварийного восстановления используются при сбое Простой при перемещенииприложений СИНХРОННАЯ/АСИНХРОННАЯ РЕПЛИКАЦИЯ

14. Объединенный доступ к данным С использованием VPLEX Площадка А Площадка Б Активная-активная площадка VPLEX Metro или VPLEX Geo РАСПРЕДЕЛЕННЫЙ ВИРТУАЛЬНЫЙ ТОМ ПРОТОКОЛ ПЕРЕДАЧИ VPLEX обеспечивает активное использование ресурсов на двух площадках

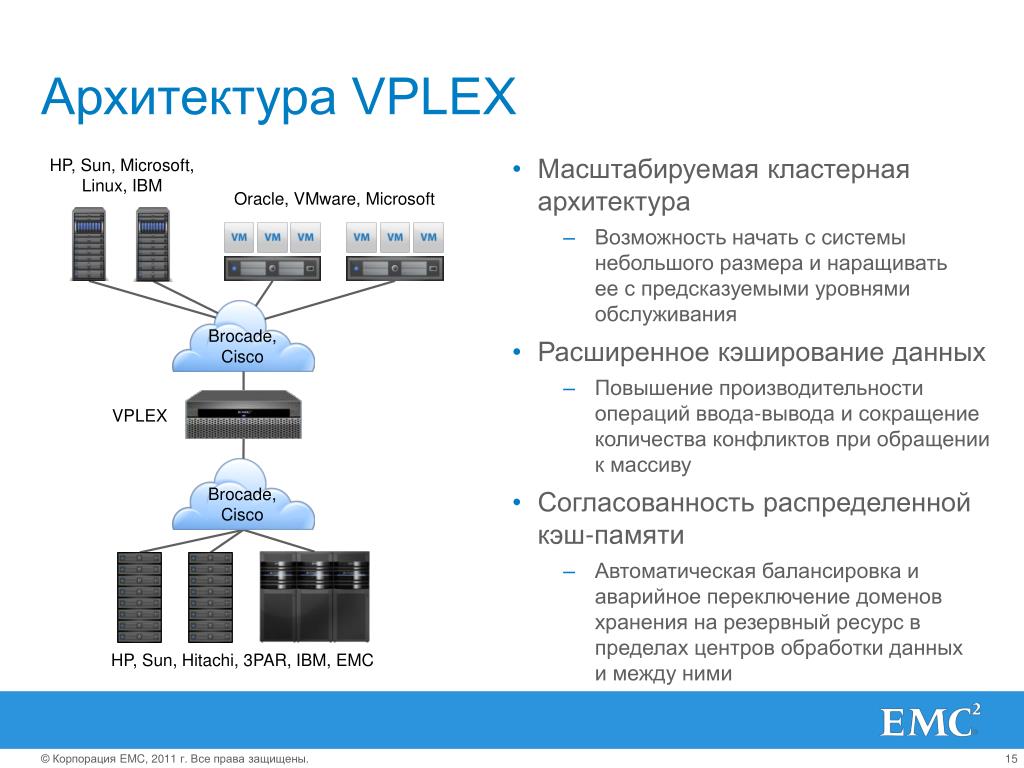

15. Архитектура VPLEX • Масштабируемая кластерная архитектура • Возможность начать с системы небольшого размера и наращивать ее с предсказуемыми уровнями обслуживания • Расширенное кэширование данных • Повышение производительности операций ввода-вывода и сокращение количества конфликтов при обращении к массиву • Согласованность распределенной кэш-памяти • Автоматическая балансировка и аварийное переключение доменов хранения на резервный ресурс в пределах центров обработки данныхи между ними HP, Sun, Microsoft, Linux, IBM Oracle, VMware, Microsoft Brocade, Cisco VPLEX Brocade, Cisco HP, Sun, Hitachi, 3PAR, IBM, EMC

16. Экосистема и партнеры VPLEX HP, Sun, Microsoft, Linux, IBM HP, Sun, Microsoft, Linux, IBM Oracle, VMware, Microsoft Oracle, VMware, Microsoft Brocade, Cisco Brocade, Cisco VPLEX VPLEX Brocade, Cisco Brocade, Cisco HP, Sun, Hitachi, 3PAR, IBM, EMC HP, Sun, Hitachi, 3PAR, IBM, EMC

17. Экосистема и партнеры VPLEX HP, Sun, Microsoft, Linux, IBM HP, Sun, Microsoft, Linux, IBM Таблица поддерживаемых систем продолжает расширяться Oracle, VMware, Microsoft Oracle, VMware, Microsoft • Oracle • RAC 11g • Sanbolic • Melio FS • Oracle • OCFS • IBM • PowerHA (HACMP) • Veritas • VCS • Linux • MPIO Brocade, Cisco Brocade, Cisco VPLEX VPLEX Brocade, Cisco Brocade, Cisco HP, Sun, Hitachi, 3PAR, IBM, EMC HP, Sun, Hitachi, 3PAR, IBM, EMC

18. Чтение: Блок 3 Новая запись: Блок 3 Каталогкэш-памяти D Каталогкэш-памяти F Каталогкэш-памяти H Каталогкэш-памяти C Каталогкэш-памяти E Каталогкэш-памяти G Каталогкэш-памяти B Согласованность распределенной кэш-памяти Благодаря согласованности распределенной кэш-памяти на основе каталогов эффективно поддерживается целостность кэша во всех системах Каталогкэш-памяти A Кэш-память Кэш-память Кэш-память Кэш-память

19. Интерфейсы управления VPLEX Графический веб-интерфейс пользователя • Консоль управления VPLEX • Поддержка просмотра хранилищ и выделения ресурсов для них • Локально • Распределенно • Интерактивная справка Интерфейс командной строки • Универсальный • Поддержка конфигурации, выделения ресурсов и расширенных возможностей управления системой

20. Семейство VPLEX Мобильность и доступ к данным нового поколения EMC VPLEX В мировыхмасштабах Любыерасстояния VPLEXGeo Асинхронныерасстояния VPLEXLocal Центробработкиданных VPLEXMetro Синхронныерасстояния Май 2010 г. Июнь 2011 г. В будущем

21. Екатеринбургский ИВЦ до внедрения VPLEX HPblades VMware Brocade, Brocade, HP, Hitachi, EMC

22. Основной и резервный ЦОД после внедрения VPLEX Основной ЦОД Резервный ЦОД HPblades HP blades VMware VMware Brocade, Brocade, Распределённый том EMC VPLEX EMC VPLEX Brocade, Brocade, HP, Hitachi, EMC HP, Hitachi,EMC

23. ПРОТОКОЛ ИСПЫТАНИЙ (1/3) Миграция данных SAP между вычислительными комплексами МИВЦ и ГВЦ. Исследование влияния технологии виртуализации EMC VPLEX на производительность инфраструктуры хранения. B1, B2, B3, B4, B5, C1a, C2c, C3b Дата проведения тестирования: 29-08-2011, 31-08-2011, 17-08-2011 Список тестов:  B1: Замер базовой производительности на невиртуализованных томах  B2: Производительность виртуализованных томов  B3: Производительность виртуализованных томов в режиме RemoteExport  B4: Производительность виртуализованных распределенных томов  B5: Производительность во время миграции данных  C1a: Ре-презентация существующих продуктивных томов через VPLEX без миграции данных.  C1b: Вывод VPLEX из эксплуатации без потери данных.  C2c: RemoteExport: доступ к емкости удаленной площадки  C3b: Удаленная миграция данных между двумя площадками

25. ПРОТОКОЛ ИСПЫТАНИЙ (2/3) Обеспечение высокой доступности и катастрофоустойчивости приложений с помощью технологии EMC VPLEX. A1, A2, B4, С1b Дата проведения тестирования: 29-08-2011, 31-08-2011, 17-08-2011 A1. Устойчивость к отказам массивов A2. Устойчивость к авариям на площадке – перезапуск SAP, VMware HA B4. Производительности виртуализованных распределенных томов C1. Базовая презентация емкости b. Вывод VPLEX из эксплуатации без потери данных

27. ПРОТОКОЛ ИСПЫТАНИЙ (3/3) Работа с виртуальными серверами VMware: миграция данных, объединение SAN и безостановочное переключение между ГВЦ и МИВЦ при помощи технологии EMC VPLEX A3, B4, B5, C2a, C2b, C3a Дата проведения испытаний: 30-08-2011 Состав испытаний:  А3: Заблаговременное предотвращение аварий  B4: Производительность виртуализированных распределенных томов  B5: Производительность во время миграции данных  С2а: Консолидация разнотипных SAN (Brocade и Cisco)  С2b: Распределение емкости на два массива  C3a: Локальная миграция между двумя массивам в пределах одной площадки
