  1. ZXMP S380/390 时分专题 V1.1

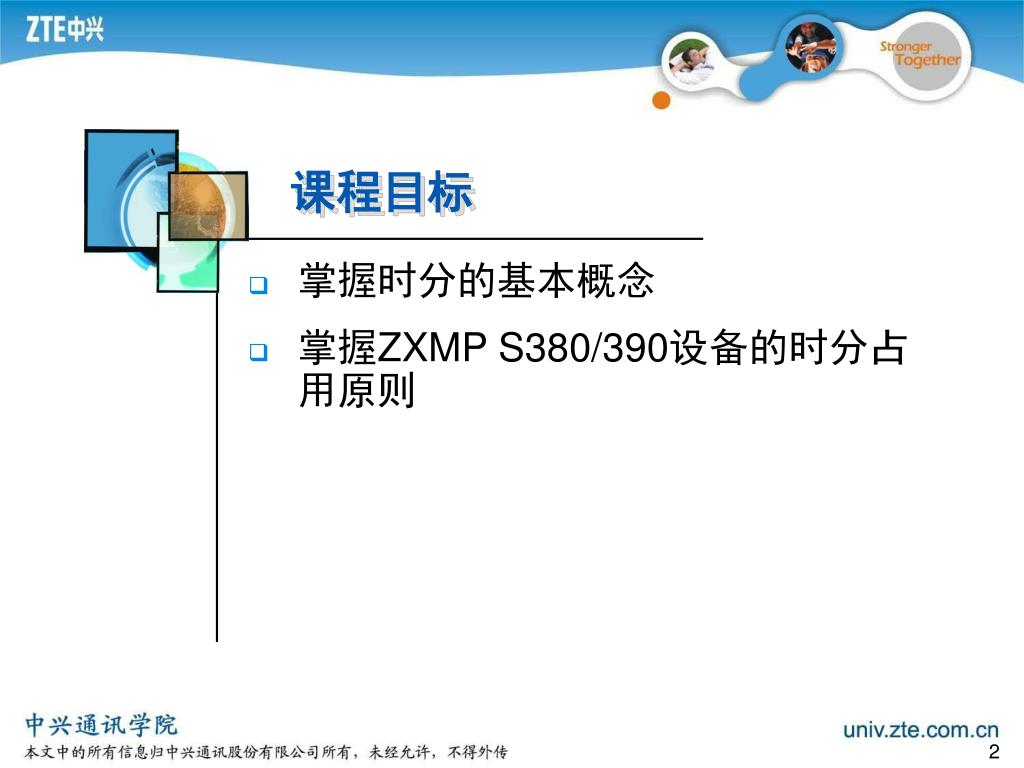

  2. 课程目标 • 掌握时分的基本概念 • 掌握ZXMP S380/390设备的时分占用原则

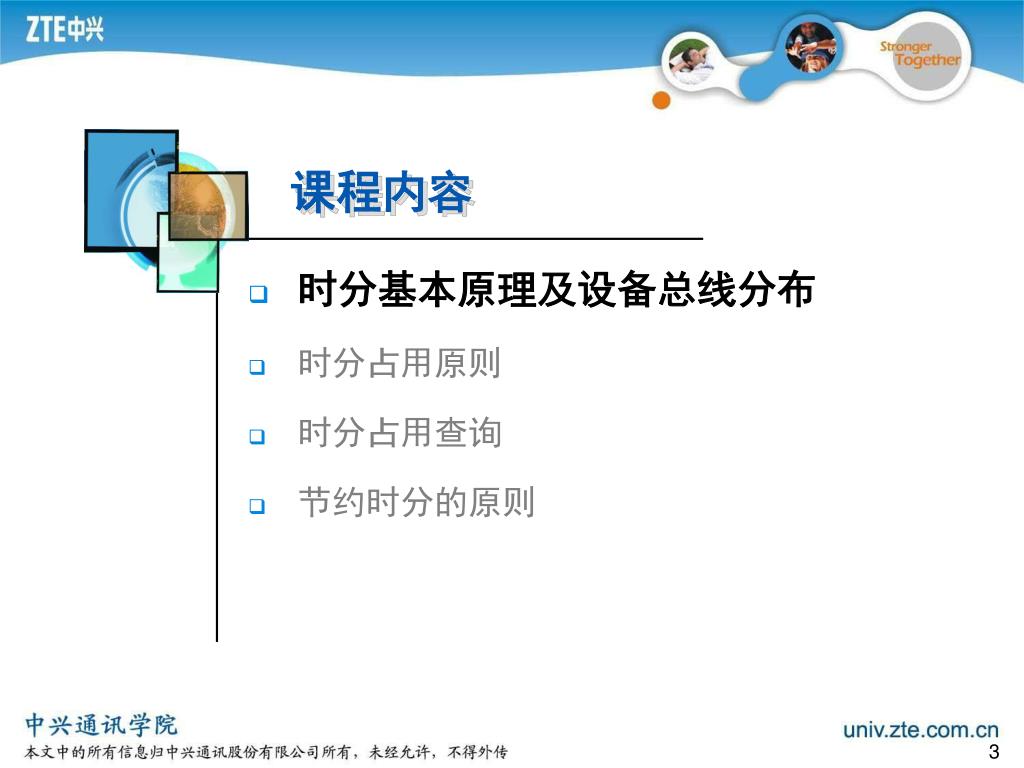

  3. 课程内容 • 时分基本原理及设备总线分布 • 时分占用原则 • 时分占用查询 • 节约时分的原则

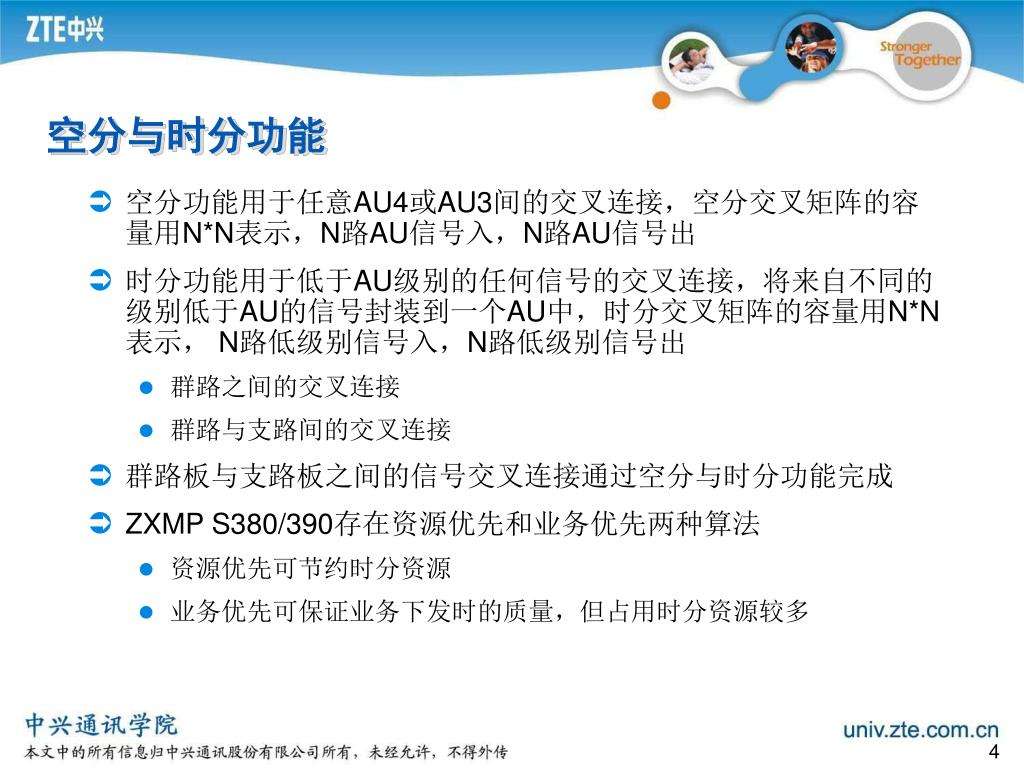

  4. 空分与时分功能 • 空分功能用于任意AU4或AU3间的交叉连接,空分交叉矩阵的容量用N*N表示,N路AU信号入,N路AU信号出 • 时分功能用于低于AU级别的任何信号的交叉连接,将来自不同的级别低于AU的信号封装到一个AU中,时分交叉矩阵的容量用N*N表示, N路低级别信号入,N路低级别信号出 • 群路之间的交叉连接 • 群路与支路间的交叉连接 • 群路板与支路板之间的信号交叉连接通过空分与时分功能完成 • ZXMP S380/390存在资源优先和业务优先两种算法 • 资源优先可节约时分资源 • 业务优先可保证业务下发时的质量,但占用时分资源较多

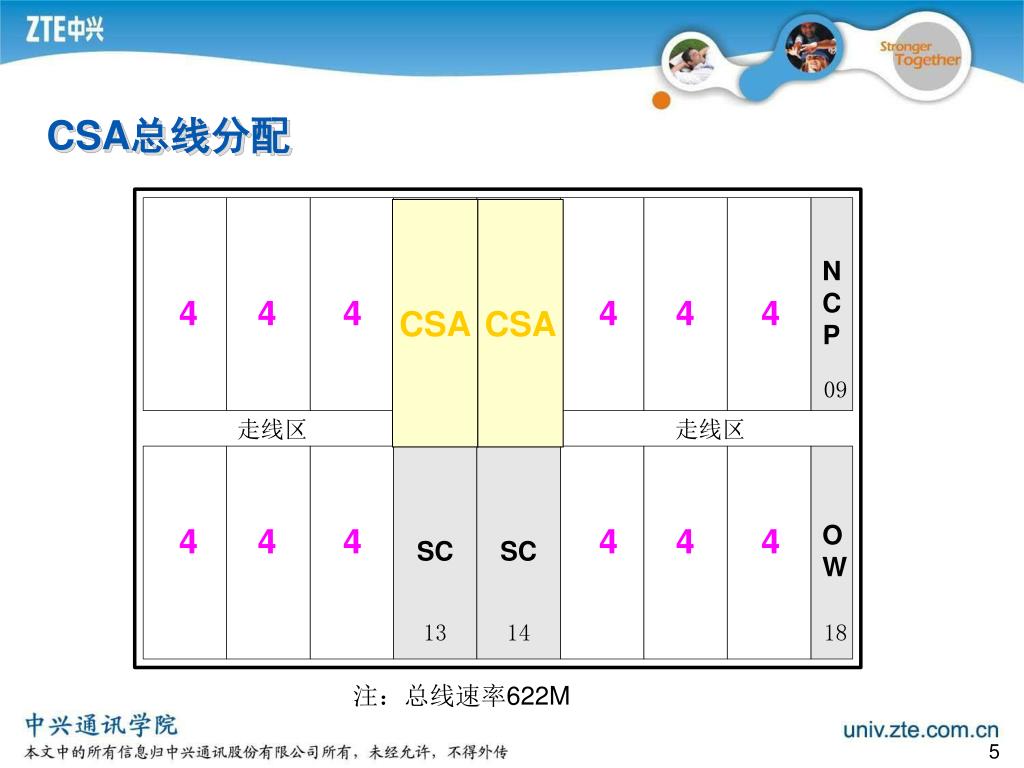

  5. CSA CSA 4 4 4 4 4 4 4 4 4 4 4 4 CSA总线分配 注:总线速率622M

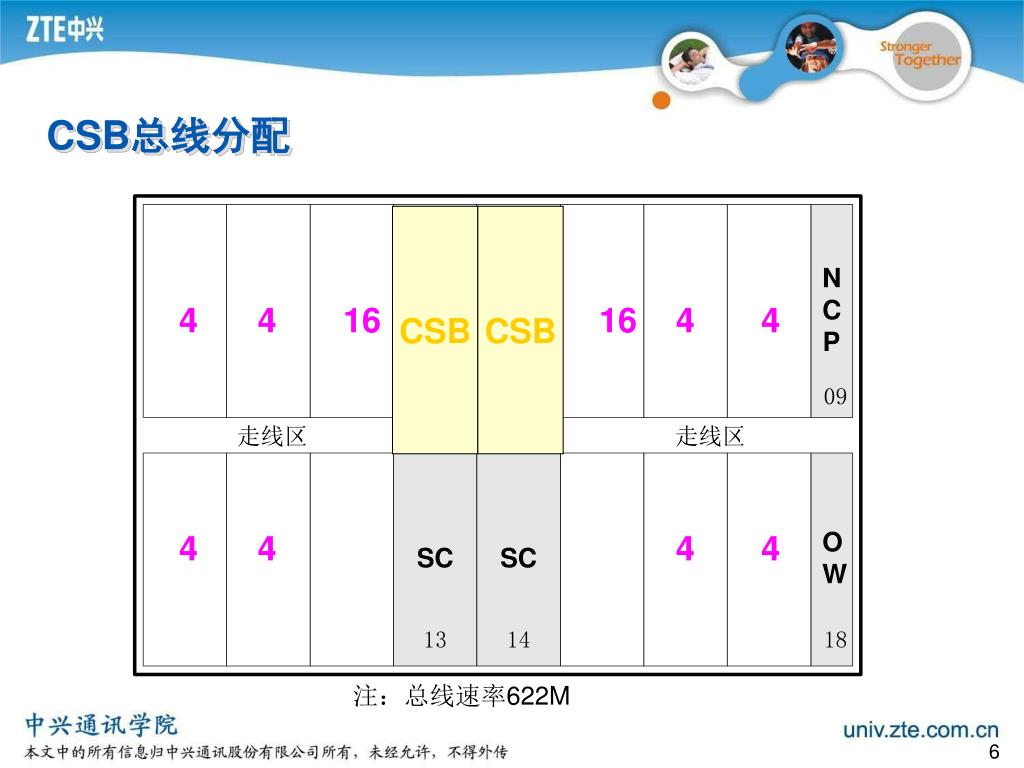

  6. CSB CSB 4 4 16 16 4 4 4 4 4 4 CSB总线分配 注:总线速率622M

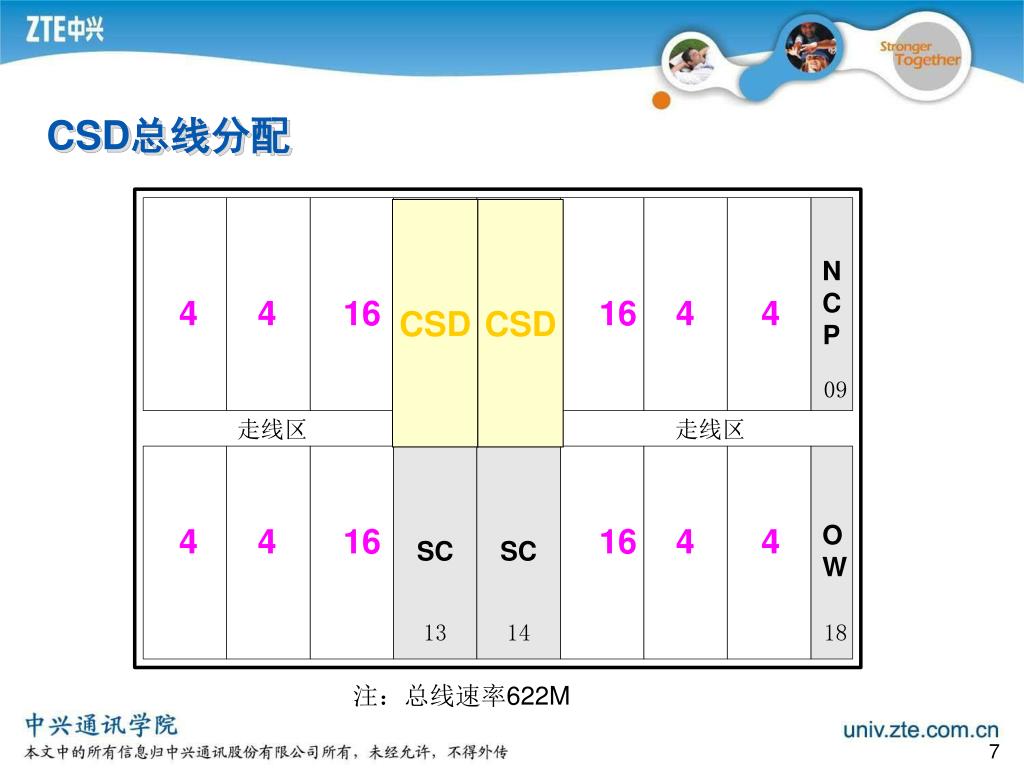

  7. CSD CSD 4 4 16 16 4 4 4 4 16 16 4 4 CSD总线分配 注:总线速率622M

  8. CSE CSE 4 4 8 8 4 4 4 4 4 4 4 4 CSE总线分配 注:总线速率2.5G

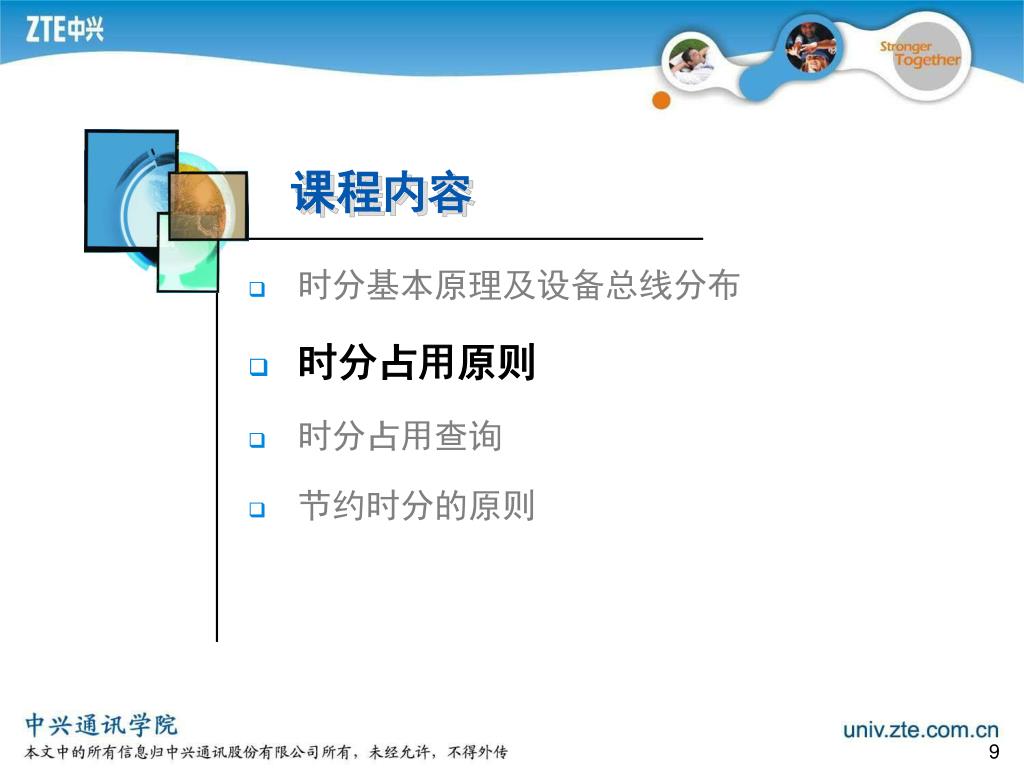

  9. 课程内容 • 时分基本原理及设备总线分布 • 时分占用原则 • 时分占用查询 • 节约时分的原则

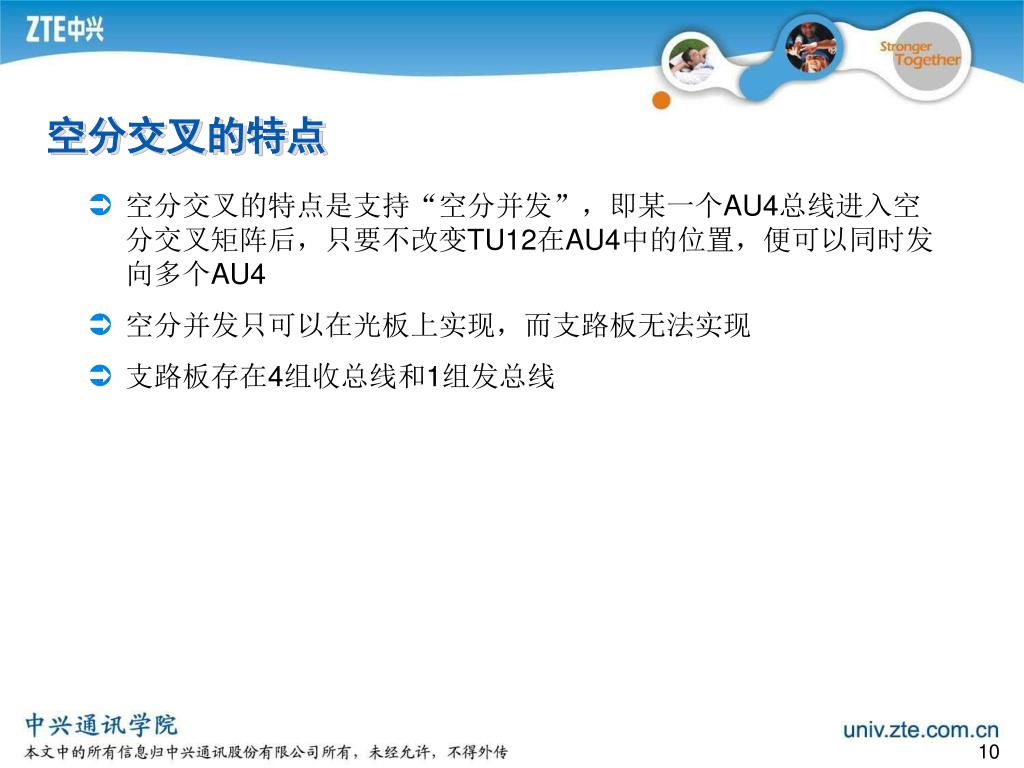

  10. 空分交叉的特点 • 空分交叉的特点是支持“空分并发”,即某一个AU4总线进入空分交叉矩阵后,只要不改变TU12在AU4中的位置,便可以同时发向多个AU4 • 空分并发只可以在光板上实现,而支路板无法实现 • 支路板存在4组收总线和1组发总线

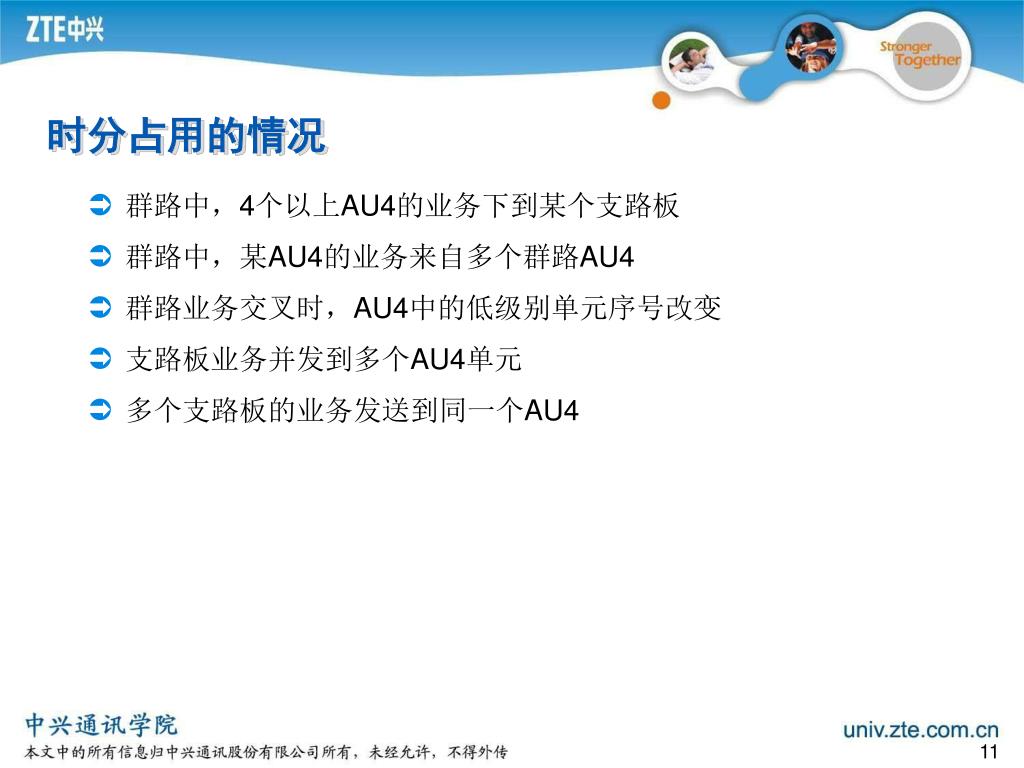

  11. 时分占用的情况 • 群路中,4个以上AU4的业务下到某个支路板 • 群路中,某AU4的业务来自多个群路AU4 • 群路业务交叉时,AU4中的低级别单元序号改变 • 支路板业务并发到多个AU4单元 • 多个支路板的业务发送到同一个AU4

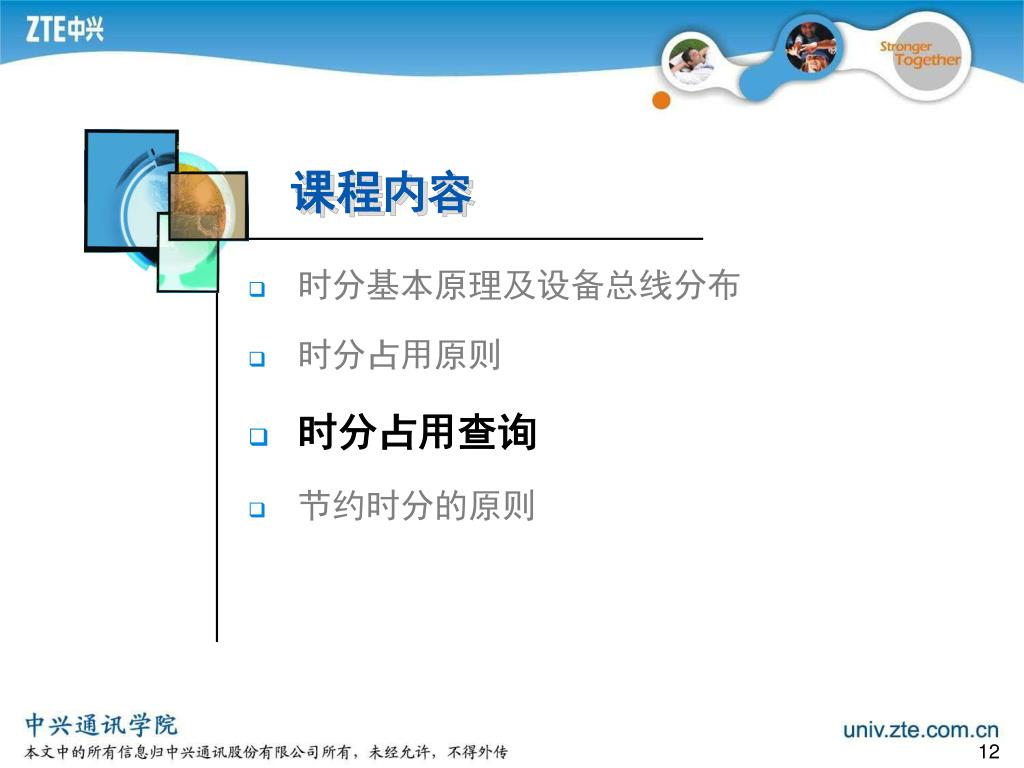

  12. 课程内容 • 时分基本原理及设备总线分布 • 时分占用原则 • 时分占用查询 • 节约时分的原则

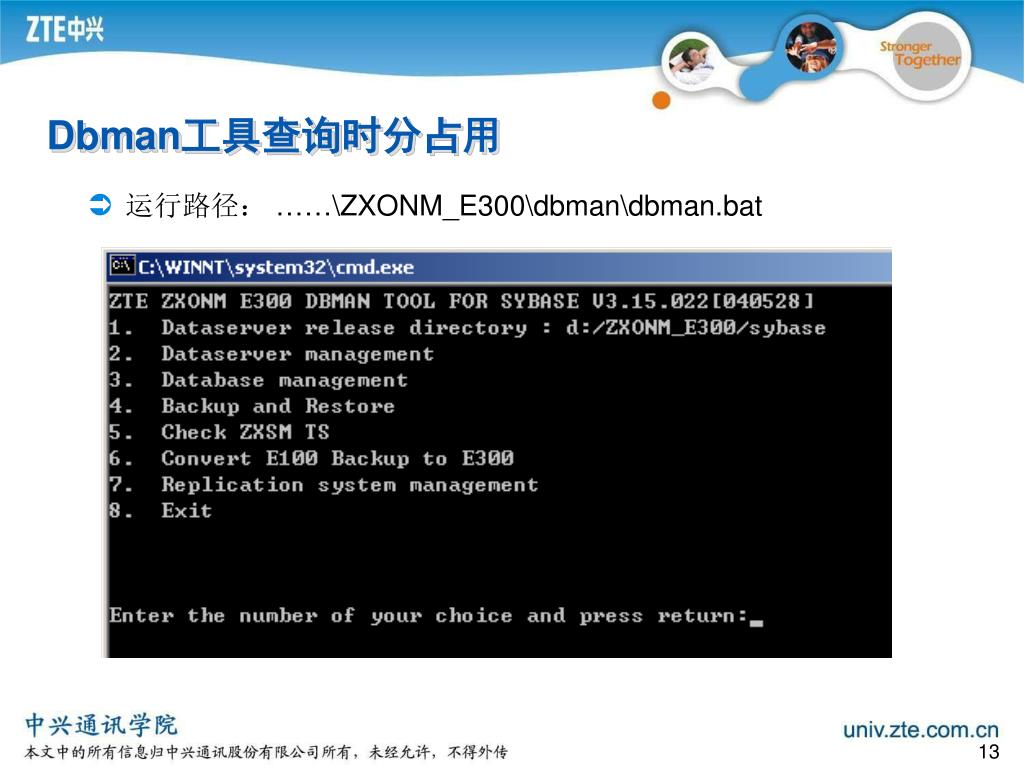

  13. Dbman工具查询时分占用 • 运行路径: ……\ZXONM_E300\dbman\dbman.bat

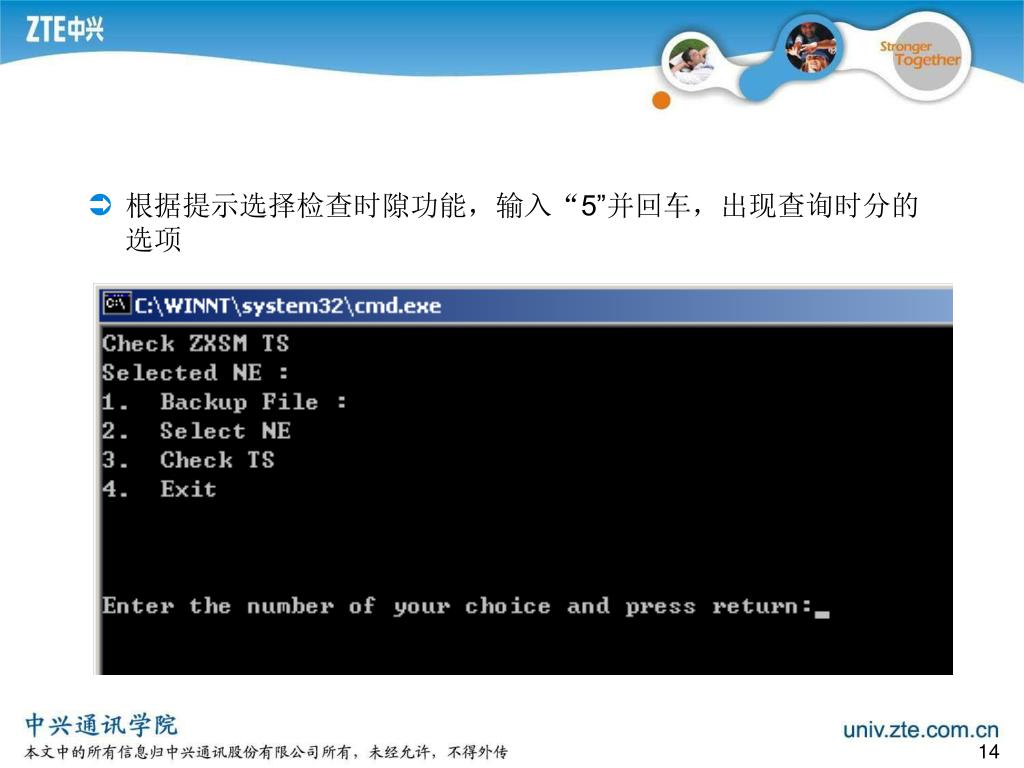

  14. 根据提示选择检查时隙功能,输入“5”并回车,出现查询时分的选项根据提示选择检查时隙功能,输入“5”并回车,出现查询时分的选项

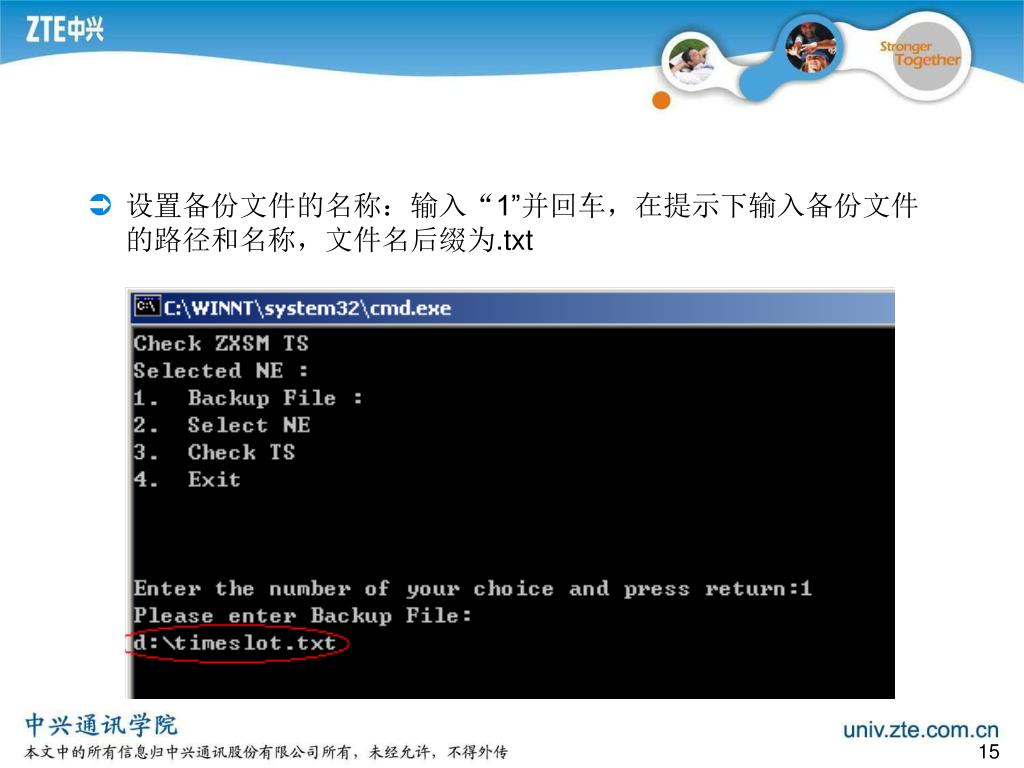

  15. 设置备份文件的名称:输入“1”并回车,在提示下输入备份文件的路径和名称,文件名后缀为.txt设置备份文件的名称:输入“1”并回车,在提示下输入备份文件的路径和名称,文件名后缀为.txt

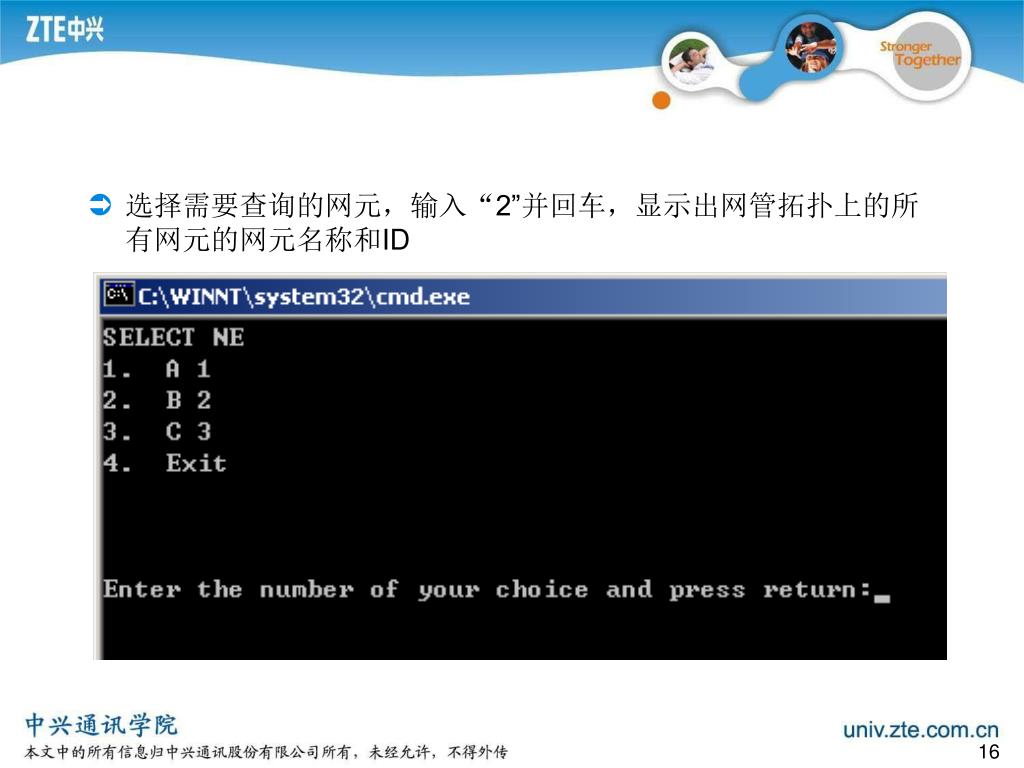

  16. 选择需要查询的网元,输入“2”并回车,显示出网管拓扑上的所有网元的网元名称和ID选择需要查询的网元,输入“2”并回车,显示出网管拓扑上的所有网元的网元名称和ID

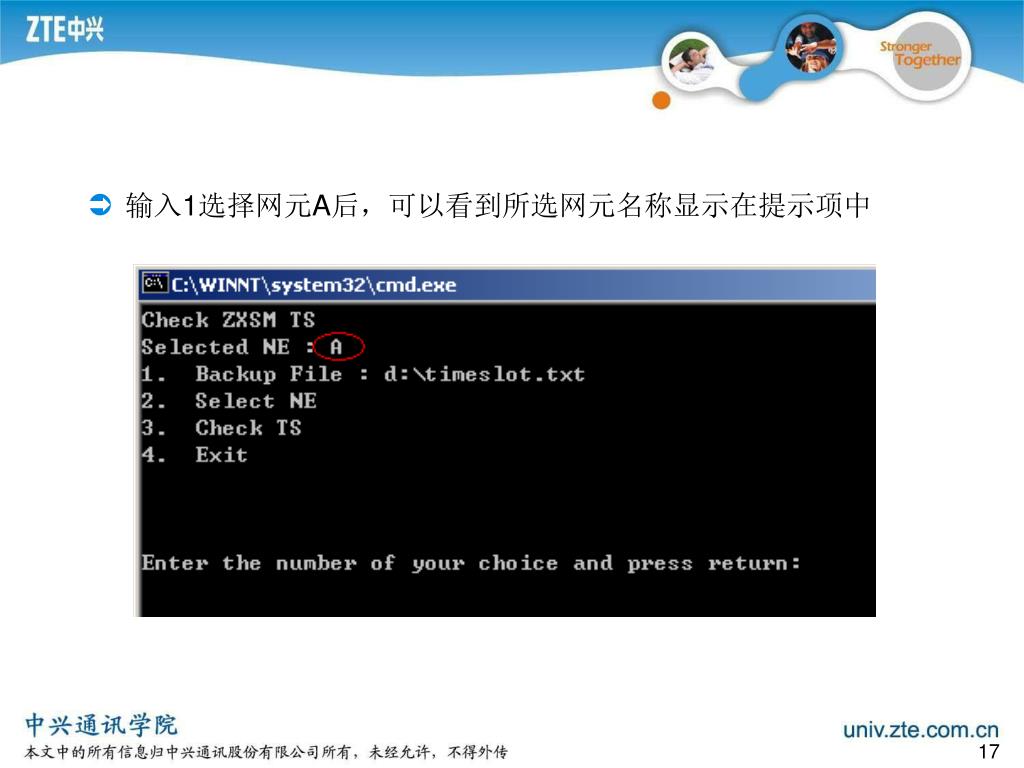

  17. 输入1选择网元A后,可以看到所选网元名称显示在提示项中输入1选择网元A后,可以看到所选网元名称显示在提示项中

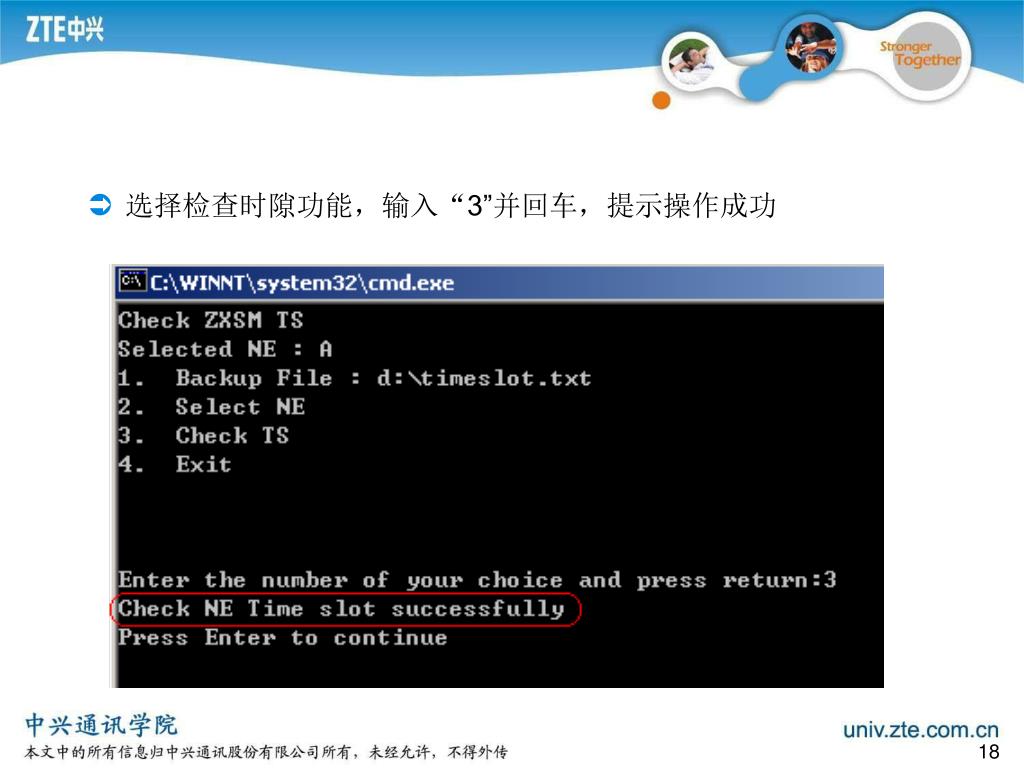

  18. 选择检查时隙功能,输入“3”并回车,提示操作成功选择检查时隙功能,输入“3”并回车,提示操作成功

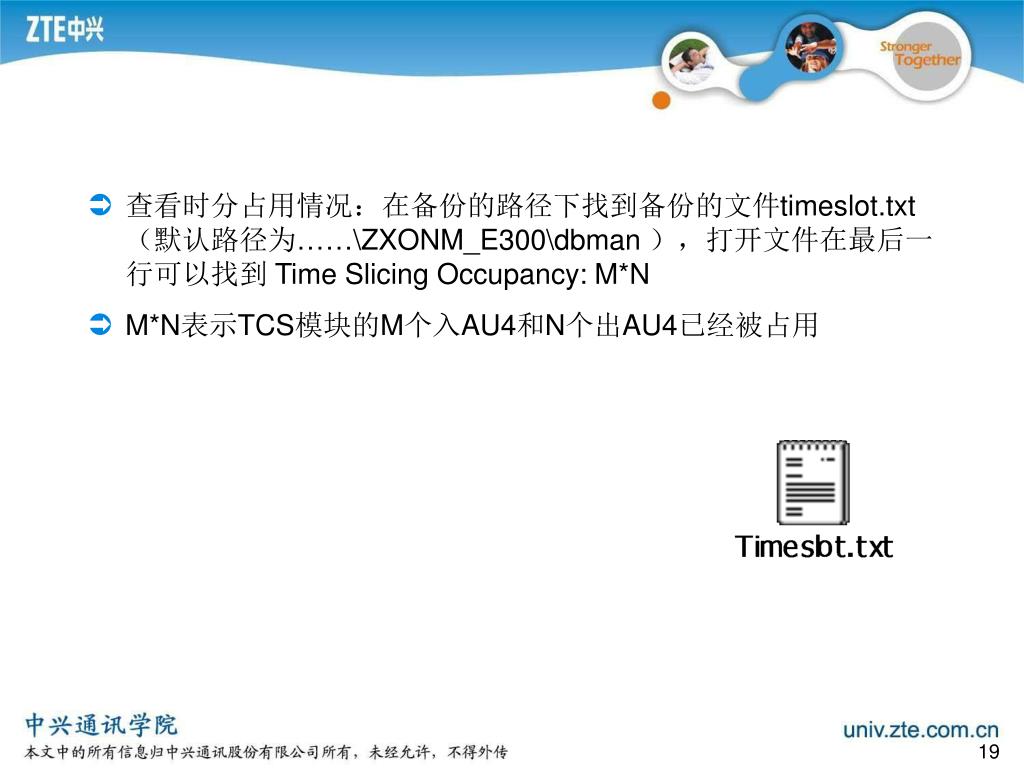

  19. 查看时分占用情况:在备份的路径下找到备份的文件timeslot.txt(默认路径为……\ZXONM_E300\dbman ),打开文件在最后一行可以找到 Time Slicing Occupancy: M*N • M*N表示TCS模块的M个入AU4和N个出AU4已经被占用

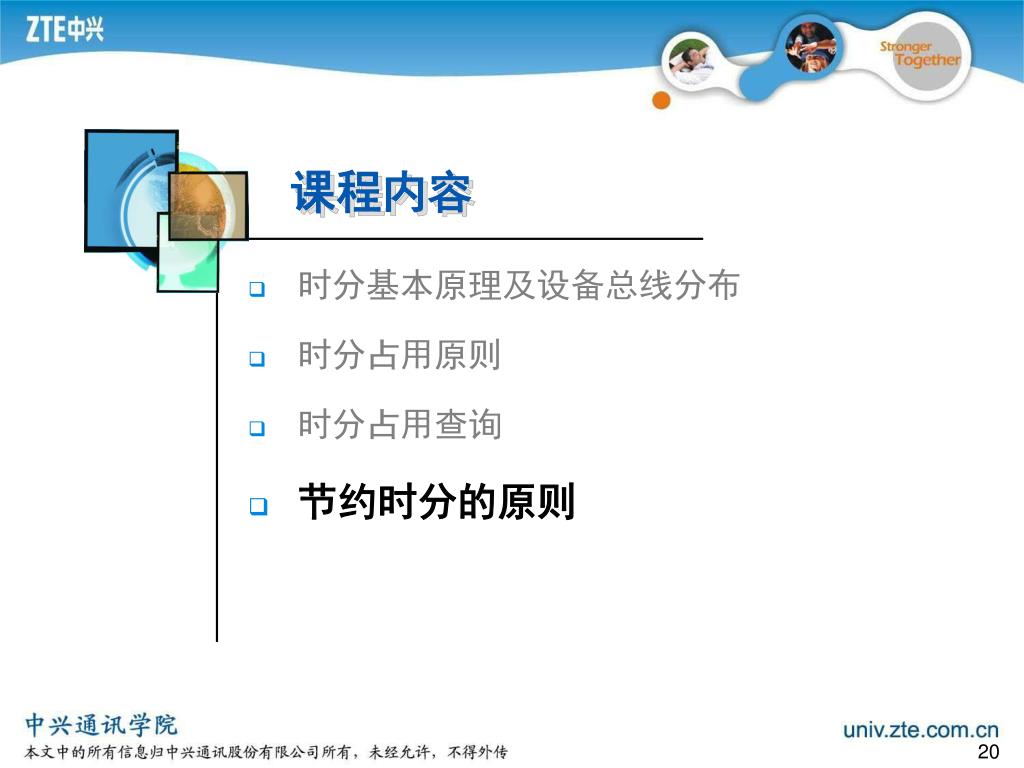

  20. 课程内容 • 时分基本原理及设备总线分布 • 时分占用原则 • 时分占用查询 • 节约时分的原则

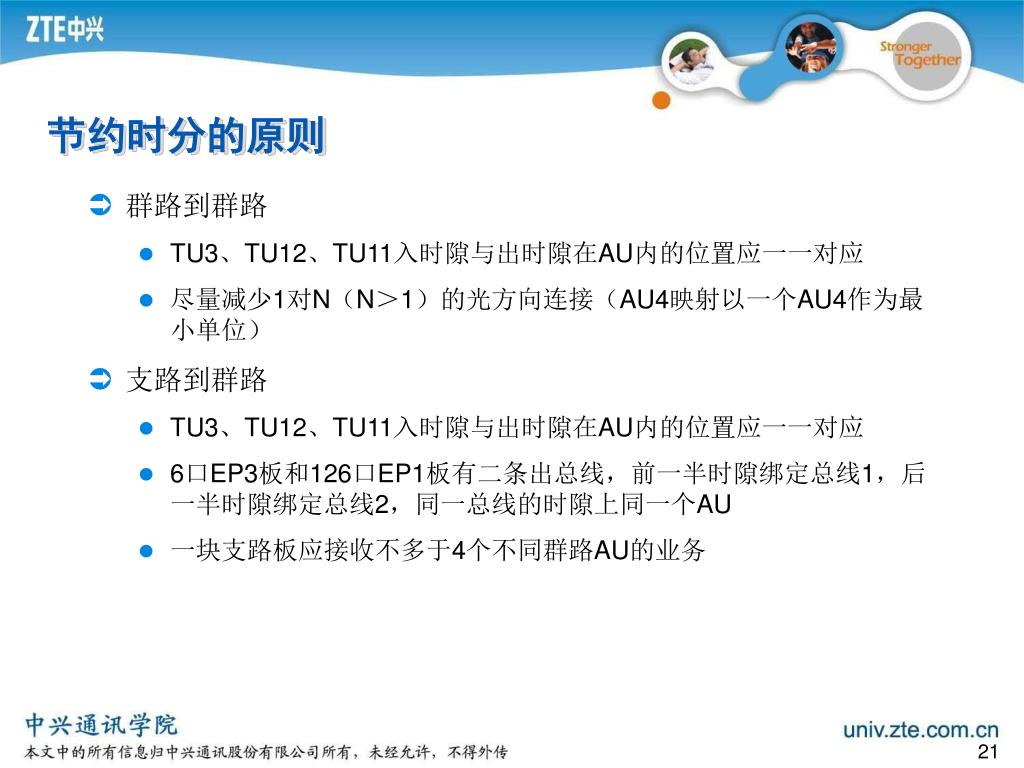

  21. 节约时分的原则 • 群路到群路 • TU3、TU12、TU11入时隙与出时隙在AU内的位置应一一对应 • 尽量减少1对N(N>1)的光方向连接(AU4映射以一个AU4作为最小单位) • 支路到群路 • TU3、TU12、TU11入时隙与出时隙在AU内的位置应一一对应 • 6口EP3板和126口EP1板有二条出总线,前一半时隙绑定总线1,后一半时隙绑定总线2,同一总线的时隙上同一个AU • 一块支路板应接收不多于4个不同群路AU的业务

  22. univ.zte.com.cn 谢谢!
