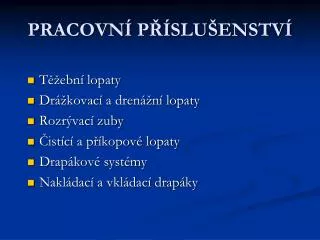

  1. PRACOVNÍ PŘÍSLUŠENSTVÍ • Těžební lopaty • Drážkovací a drenážní lopaty • Rozrývací zuby • Čistící a příkopové lopaty • Drapákové systémy • Nakládací a vkládací drapáky

  2. PRACOVNÍ PŘÍSLUŠENSTVÍ

  3. RYPADLO S DRAPÁKEM DRAPÁK NA TYČI DRAPÁK NA LANĚ

  4. PARAMETRY NÁSTROJE PRACOVNÍM NÁSTROJEM se rozumí ta část stroje pro zemní práce která bezprostředně působící na horninu • Zuby, nože • Radlice • Lopaty • Korečky • Korby

  5. RYPADLA Pojízdné stroje, které zeminu rozpojují, nabírají a přepravují v rozsahu svého akčního rádiusu Dělení: • S hloubkovou lopatou • S výškovou lopatou • S drapákovou lopatou • S vlečným korečkem • S kolesovým korečkem • S rozrývacím trnem • S bouracím zařízením • S beranícím zařízením • S pěchovacím zařízením • Se shrnovacím štítem • S recyklačním drapákem • S hydraulickými nůžkami

  6. Rypadla Kolové rypadlo Minirypadlo Pásové rypadlo Kráčející rypadlo

  7. KONSTRUKČNÍ ŘEŠENÍ • Malá rypadla-do objemu 0,75m3 • Mikrorypadla • Minirypadla • Malá • Střední rypadla-0,75-4m3 • Velká rypadla nad 4m3 určení dle objemu lopaty

  8. SPECIÁLNÍ RYPADLA • Korečková - • Drapáková • Rypadlo sací • Rozplavovací rypadlo • Demoliční rypadla • Frézová rypadla Řetězová Kolesová Rýhovače kolesové

  9. Demoliční rypadlo

  10. DOZERYzákladním nástrojem je radlice nesená vpředu Stroje určené na těžení zeminy ve vrstvách max0,25m a na přemístění horniny. Dále slouží k urovnávání ploch terénu • Buldozer – čelní shrnovač, úhel řezu lze měnit • Ageldozer – boční shrnovač, úhel lze měnit vůči podélné ose dozeru ve vodorovné rovině • Tildozer – radlice nastavená v rovině kolmé na podélnou osu dozeru ( odřezávání svahů )

  11. Dozery

  12. SKREJPRY Pro velké zemní práce spíše plošného charakteru Stroje, které svým pohybem (pojezdem) těží horninu, která naplňuje korbu stroje, stroj ji dále převáží a na místě určení ji rozprostírá – plošně. • DO 500M – S PÁSOVÝMI TAHAČI • DO 3 500M – S TAHAČI KOLOVÝMI

  13. GREJDRY Stroje určené k rozprostírání hornin (štěrků) a pro přesné urovnání pláně výkopu nebo násypu • Základní pracovní zařízení je radlice, umístěná mezi předními a zadními koly (lze natáčet v rovině vodorovné, svislé, zvedat a vysouvat mimo stroj a kombinovat všechny uvedené pohyby) • Bez předchozího rozrytí těží zeminy do 2-3 třídy těžitelnosti

  14. ROZRÝVAČE Slouží k rozrytí ulehlých a hrubozrnných štěrků, suchých nebo zmrzlých jílovitých hornin • STROJE NEBO ZAŘÍZENÉ OPATŘENÉ TRNY • Rozpojují nesnadno rozpojitelné horniny, štěrkové, živičné, betonové vozovky, vytrhávají kořeny, uvolňují balvany • Nože dlouhé 0,5 – 2m (čím tvrdší podklad, tím kratší nůž volit ) • Různé tvary – poloohnuté, rovné, ohnuté

  15. Rozrývače Rozrývač pro extrémní podmínky pracovní hloubka do 1m rozrývání extrémně tvrdých štěrkových cest a asfaltových ploch přípravné práce pro předrcovač

  16. NAKLADAČE manipulace s materiálem • Nakládání a vykládání • Přemisťování na krátkou vzdálenost • Těžba zeminy 1.-2. třídy • Hrnutí zeminy do zásypů • Úprava pláně

  17. Nakladače Kolový nakladač Pásový mininakladač Kolový nakladač Pásový nakladač

  18. ZHUTŇOVACÍ STROJE CÍL – dosažení takových změn ve zhutňovaném materiálu, aby nové zemní těleso (násyp, zásyp) nepodléhalo dalšímu sedání • Válce • Statické - tlak • Vibrační – tlak, vibrace • Dusadla - údery • Vibrátory • Pěchy – vibrace • Desky - vibrace

  19. VÁLCE K HUTNĚNÍ ZEMNÍCH TĚLES • Tlakem • Vlastní tíhou stroje • Hnětením • Rázy, údery • Vibrací • Kombinací uvedeného

  20. Hutnění násypu

  21. STATICKÉ VÁLCE • Hladké • Ježkové • Segmentové • Pneumatické • Jednoosé – vlečené • Dvouosé tříběhounové • Dvouosé dvouběhounové • Tříosé tříběhounové

  22. VIBRAČNÍ VÁLCE Zhutňují nejen svou hmotností, ale i rázy běhounu, které následují rychle za sebou NEVÝHODA- běhoun není ve stálém styku se zhutňovaným povrchem (odskakuje)

  23. OSCILAČNÍ VÁLCE Odstraňují nevýhodu ODSKAKOVÁNÍ Základem válce jsou výstředníky, které jsou synchronně poháněny ozubenými řemeny. Běhoun tak zůstává ve stálém styku s povrchem zhutňovaného materiálu

  24. OSTATNÍ ZHUTŇOVACÍ STROJE • Výbušná dusadla • Vibrační pěchy • Vibrační desky • Kompaktory

  25. Vibrační desky Vibrační pěchy

  26. ZAJIŠTĚNÍ STĚN PROTI SESUNUTÍ • Provádí se roubením s pažením a to od hloubky: • 1,3 v zastavěném území • 1,5 v nezastavěném území • Šířka výkopu min. 0,80m • Nejsou-li stěny paženy, musí být vysvahovány

  27. Stěny výkopu

  28. Další bezpečnostní opatření • V obydlených územích, ne veřejných prostranstvích a v uzavřených objektech, kde se provádějí i jiné práce, musí být výkopy zakryty • U komunikací výstražná značka, v noci červené světlo • U výkopů hl.nad 50cm přechody š 75cm nebo 1,5m (+zábradlí 1,1m) • Nezatěžovat prostor 0,5m od hrany výkopu, zajistit bezpečné vstupy do výkopu

  29. DĚKUJI ZA POZORNOST
