Redondance UPS pour Racks Online UX85-D2

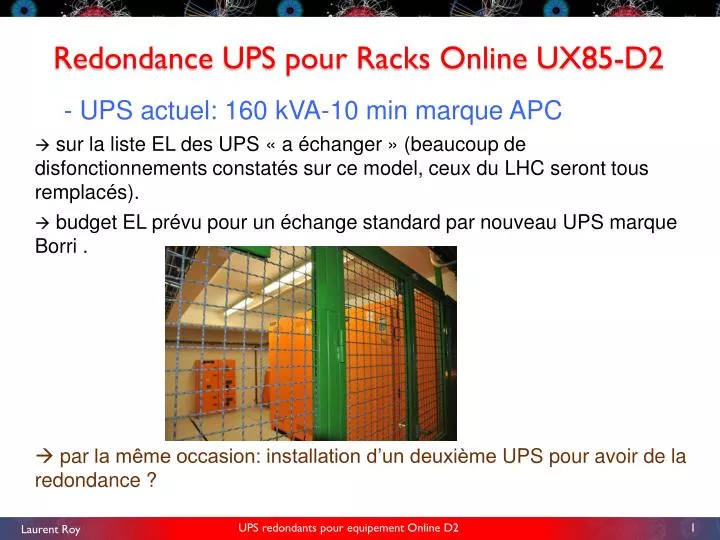

1. Redondance UPS pour Racks Online UX85-D2 - UPS actuel: 160 kVA-10 min marque APC • sur la liste EL des UPS « a échanger » (beaucoup de disfonctionnements constatés sur ce model, ceux du LHC seront tous remplacés). • budget EL prévu pour un échange standard par nouveau UPS marque Borri . •  par la même occasion: installation d’un deuxième UPS pour avoir de la redondance ? Laurent Roy

2. De plus en plus d’ équipement possèdent des doubles alim. (serveurs): •  profiter de cette possibilité pour alimenter par 2 sources différentes afin de garder l’équipement si on perd une des deux lignes d’alim. • Ex: erreur humaine (maintenance UPS SX8 en 2009 ), panne UPS (CMS: Aout 2012), problème sur un tiroir de distribution (échauffement Mai 2012), transfo… •  suppression du ‘petit’ UPS local pour le Force10 (4 Alim) • Installation similaire à celle déjà prévue pour SX8 et Magnet Control PZ85 • uniformisation pour LHCb des 3 sources UPS disponibles. • 2 lignes séparées depuis le 18kV (SE8) jusqu’à l’ équipement (serveur). •  1er ligne: transfo 605 + EXD1/85X , 2eme ligne: transfo 606+EXD2/85X •  transfo 606 dédié pour «l’ électronique  » (D3), pb harmoniques PCs ? • - avec UPS: normalement pas de pb de ce type, solution de secoure: tiroir 250A spare déjà en place dans EXD1. Avantages d’un deuxième UPS Laurent Roy

3. EXD1 EXD2 • 2 transfos UX85 • 2 tableaux EXD1 et EXD2 Principe de distribution Réseau 1 Réseau 2 Réseau 1 Réseau 2 UPS1 UPS2 Batteries Batteries • Couplage manuel possible entre les 2 ‘lignes’ (sans coupures) • on garde 1 tiroir TDM alimente 3 racks • mais racks alimentés alternativement par « ligne1 » et « ligne2 » ds la rangée • Equipements double alim redondantes • ceux avec simple alim. ? • Exemple:  cooling racks ? Start point IT? • Perte d’une ligne = 1 rack /2 sans ventillo mais avec équipement ‘On’… TDM TDM Rack D2C01 Rack D2C02 BoitierDistri BoitierDistri Serveur Serveur Alim1 AC/DC Alim2 AC/DC Alim1 AC/DC Alim2 AC/DC Laurent Roy

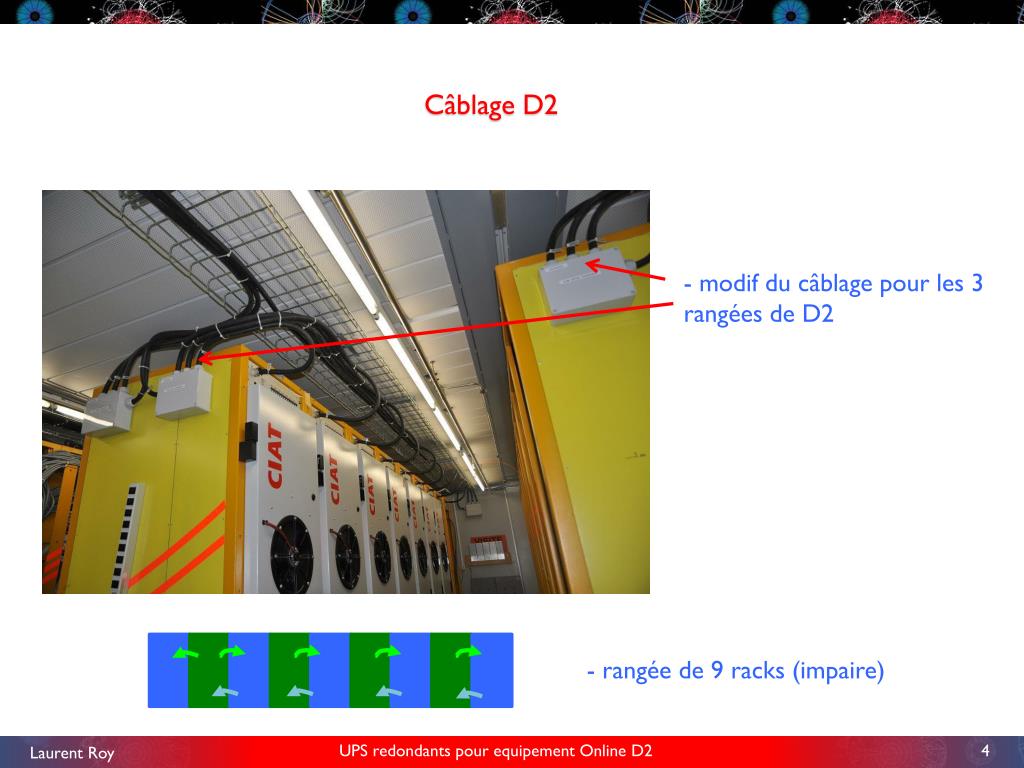

4. Câblage D2 • modif du câblage pour les 3 rangées de D2 • rangée de 9 racks (impaire) Laurent Roy

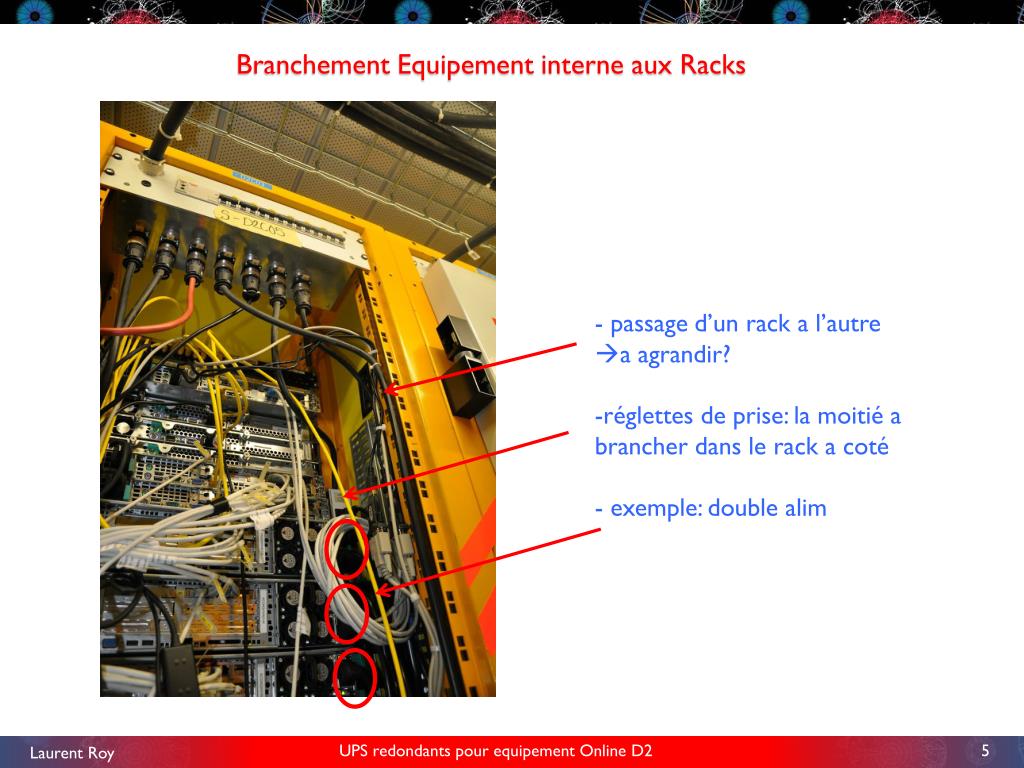

5. Branchement Equipement interne aux Racks • passage d’un rack a l’autre • a agrandir? • réglettes de prise: la moitié a brancher dans le rack a coté • exemple: double alim Laurent Roy

6. CaracteristiquesUPS • Charge actuelle: 32% maxi affichée en mode ‘Physic’ (= 51kVA). • Installation de 2 UPS de 100kVA identiques aux ~140 du LHC • En cas de perte d’une ligne d’alim.: • 1 seul UPS pourrait reprendre la consommation des équipements ‘double alim.’ de la ligne ‘en panne’ • les équipements 1 alim. situé sur la ligne en panne serraient perdus • Rq: situation identique à celle d’aujourd’hui pour ces équipements. • augmentation de 25% de l’autonomie globale (160200kVA) en cas de coupure générale du réseau électrique (perte du 18kV) ~30min40min. Laurent Roy

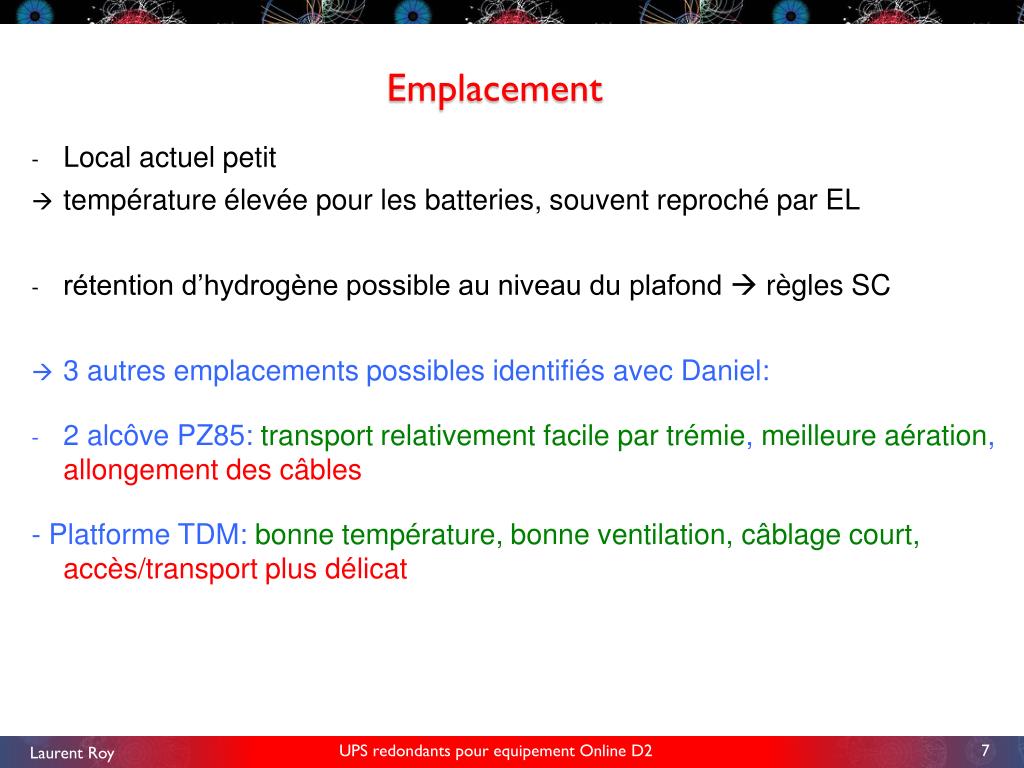

7. Emplacement • Local actuel petit • température élevée pour les batteries, souvent reproché par EL • rétention d’hydrogène possible au niveau du plafond  règles SC • 3 autres emplacements possibles identifiés avec Daniel: • 2 alcôve PZ85: transport relativement facile par trémie, meilleure aération, allongement des câbles • - PlatformeTDM: bonne température, bonne ventilation, câblage court, accès/transport plus délicat Laurent Roy

8. PlatformeTDM: Emplacement Laurent Roy

9. coût (~70-100kCHF, ~ 25% EL) • modification câblage en D2 (entre boites bout de racks: boitier de distri.) •  barraque D2 non disponible pour ~ 1-2 jours, switch off D2: 3 rangées • modification branchements équipements en D2 (Online) •  passage entre racks,  switch off équipements • planning serré: Spie, EMTEdéjà ‘overbooké ’ pour LS1, travaux pourraient être fait seulement avant LS1 ou à la fin (si pas de retard…) • 2 semaines en Décembre-Janvier, 3 semaines en Février après Ion-Proton (powering tests LHC), en // des travaux SX8 et UPSMagnet control Inconvénients Laurent Roy
