INTRODUÇÃO AO PROGRAMA ANATEM

1. INTRODUÇÃO AO PROGRAMA ANATEM Janaina Costa Oliveira janacoliveira@yahoo.com.br Maio de 2011

2. INTRODUÇÃO AO PROGRAMA ANATEM • 1. Introdução ao ANATEM • O ANATEM é o programa de análise de transitórios eletromecânicos • Os dados de entrada são definidos através de códigos de execução e do reestabelecimento do caso convergido de fluxo de potência • Os arquivos de saídaapresentam os principais resultados em forma de textos e gráficos

3. INTRODUÇÃO AO PROGRAMA ANATEM • 2. Inserção dos Dados da Rede no ANATEM • Através de um arquivo histórico • Criação e inicialização do arquivo histórico (ANAREDE) • Gravação do caso de fluxo de potência convergido no arquivo histórico (ANAREDE) • Abertura do caso de fluxo de potência convergido no ANATEM

4. INTRODUÇÃO AO PROGRAMA ANATEM • 3. Inserção dos Modelos Dinâmicos dos Componentes do Sistema • 3.1 Geradores • Gerador Térmico

5. INTRODUÇÃO AO PROGRAMA ANATEM • 3. Inserção dos Modelos Dinâmicos dos Componentes do Sistema • 3.1 Geradores • Gerador Hidráulico

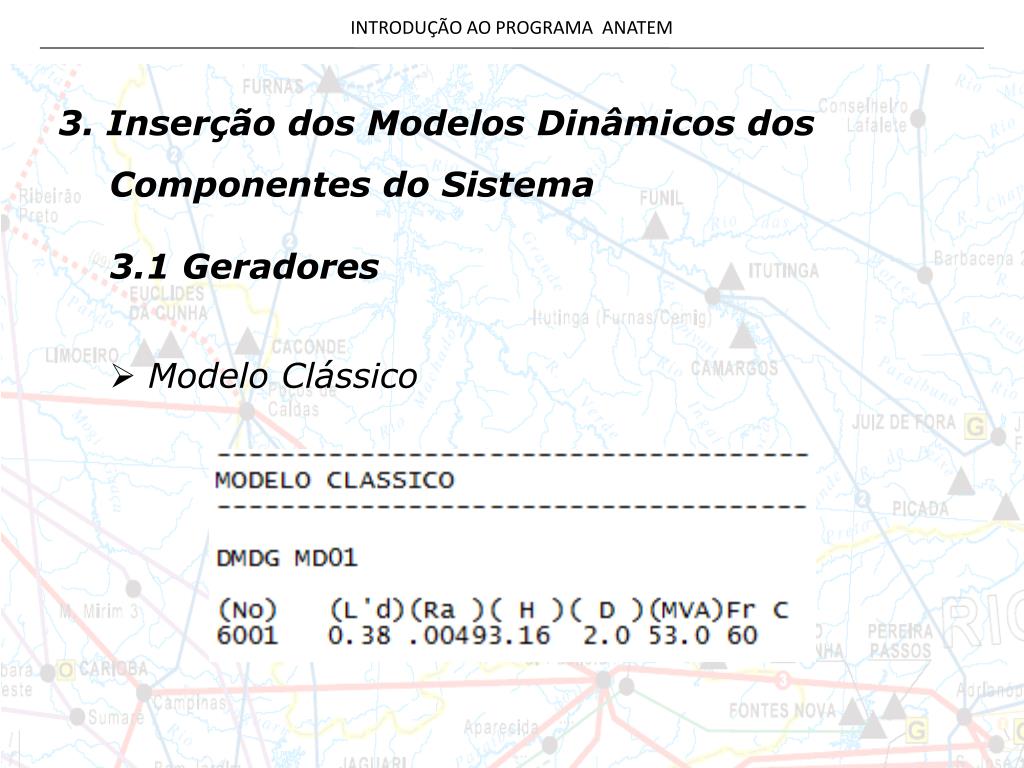

6. INTRODUÇÃO AO PROGRAMA ANATEM • 3. Inserção dos Modelos Dinâmicos dos Componentes do Sistema • 3.1 Geradores • Modelo Clássico

7. INTRODUÇÃO AO PROGRAMA ANATEM • 3. Inserção dos Modelos Dinâmicos dos Componentes do Sistema • 3.2 Controladores do Sistema • Reguladores de Velocidade • Reguladores de Tensão • Estabilizadores de Sistemas de Potência

8. INTRODUÇÃO AO PROGRAMA ANATEM • 4. Associação dos Geradores aos seus Respectivos Modelos e Controladores • DMAQ • Associação do Gerador com sua respectiva barra no Fluxo de Potência • Modelo do Gerador • Modelo do Regulador de Tensão • Modelo do Regulador de Velocidade • Modelo do Estabilizador de Potência

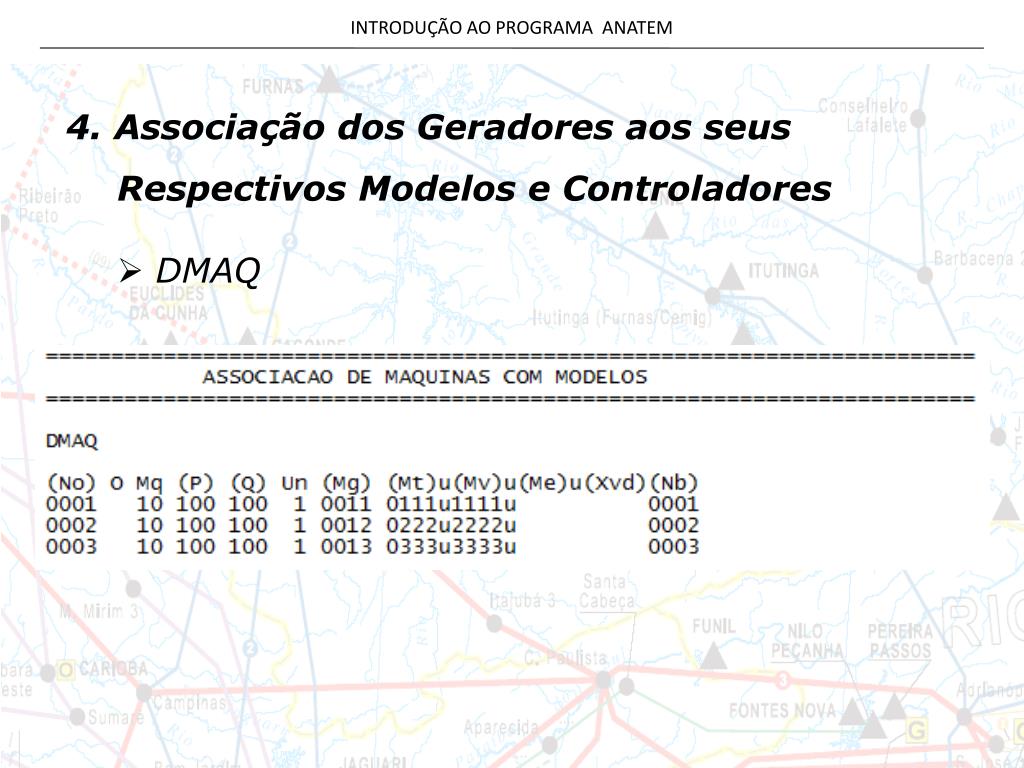

9. INTRODUÇÃO AO PROGRAMA ANATEM • 4. Associação dos Geradores aos seus Respectivos Modelos e Controladores • DMAQ

10. INTRODUÇÃO AO PROGRAMA ANATEM • 5. Dados de Eventos • DEVT- Define evento ou perturbação a ser aplicado na rede • APCB – Aplica CC3F na barra • RMCB – Remove CC3F da barra • ABCI – Abre Circuito • MDSH – Altera valor do elemento Shunt de uma barra • RMGR – Remove gerador • MDLP / MDLQ – Altera a carga de uma barra

11. INTRODUÇÃO AO PROGRAMA ANATEM • 5. Dados de Eventos • DEVT- Define evento ou perturbação a ser aplicada na rede

12. INTRODUÇÃO AO PROGRAMA ANATEM • 6. Variáveis a Serem Visualizadas • DPLT - Define as variáveis a serem plotadas • DELT – Ângulo delta entre dois geradores • PMEC – Potência Mecânica • PELE – Potência Elétrica • PACE – Potência Acelerante • QELE – Potência Reativa Fornecida Pelo Gerador • FMAQ – Freqüência do Gerador • VOLT – Tensão do Barramento • Outros (FLXA, FLXR, FLXM, FREQ, EFD, IFD, VSAD, etc)

13. INTRODUÇÃO AO PROGRAMA ANATEM • 6. Variáveis a Serem Visualizadas • DPLT - Define as variáveis a serem plotadas

14. INTRODUÇÃO AO PROGRAMA ANATEM • 7. Dados de Controle da Simulação • DSIM - Define Tempo de Simulação e passo de Integração

15. INTRODUÇÃO AO PROGRAMA ANATEM • 8. Exemplo de Aplicação • Todos os valores [%] foram calculados utilizando como base a potência do gerador

16. INTRODUÇÃO AO PROGRAMA ANATEM • 9. Lista de Defeitos • Curto-circuito trifásico franco • Aplicação na barra 04 e posterior abertura da LT 04 – 05 • Chaveamento de carga • Variação de 100% da carga ativa e reativa na barra 08 • Remoção de unidade geradora • Retirada UHE 01
